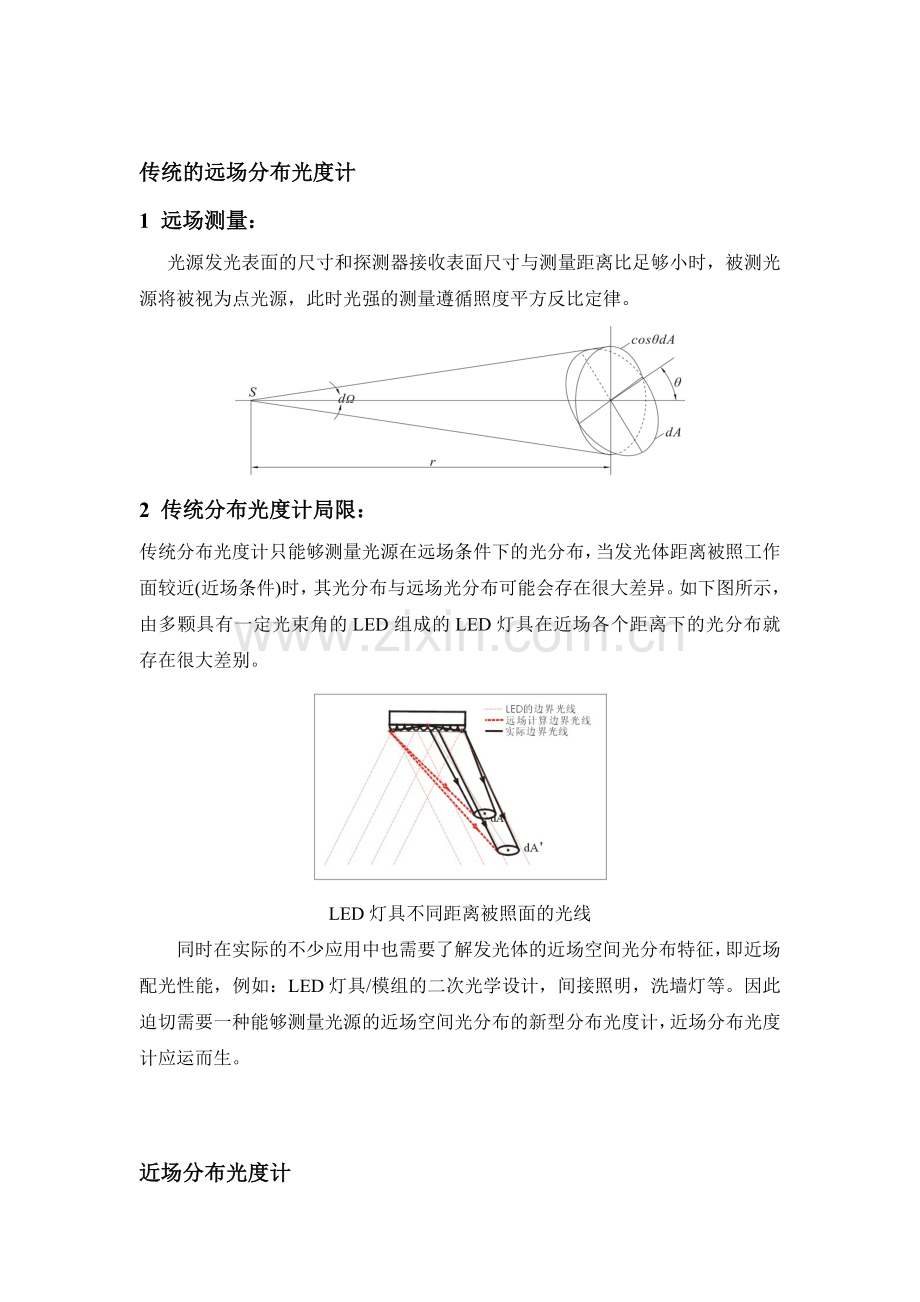

传统的远场分布光度计
1 远场测量：
光源发光表面的尺寸和探测器接收表面尺寸与测量距离比足够小时，被测光源将被视为点光源，此时光强的测量遵循照度平方反比定律。

2 传统分布光度计局限：
传统分布光度计只能够测量光源在远场条件下的光分布，当发光体距离被照工作面较近(近场条件)时，其光分布与远场光分布可能会存在很大差异。如下图所示，由多颗具有一定光束角的LED组成的LED灯具在近场各个距离下的光分布就存在很大差别。

LED灯具不同距离被照面的光线
同时在实际的不少应用中也需要了解发光体的近场空间光分布特征，即近场配光性能，例如：LED灯具/模组的二次光学设计，间接照明，洗墙灯等。因此迫切需要一种能够测量光源的近场空间光分布的新型分布光度计，近场分布光度计应运而生。

近场分布光度计

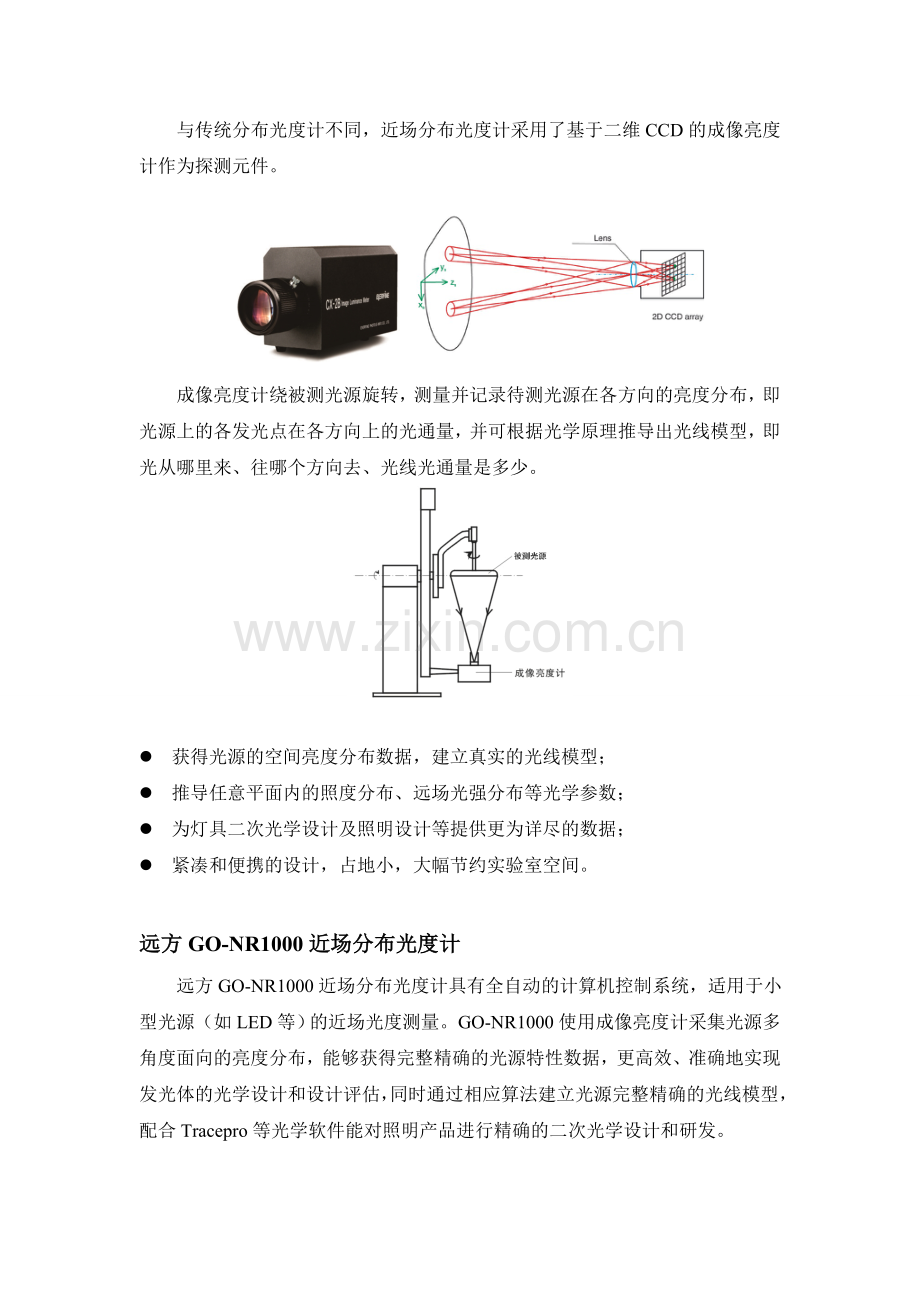

与传统分布光度计不同，近场分布光度计采用了基于二维CCD的成像亮度计作为探测元件。

成像亮度计绕被测光源旋转，测量并记录待测光源在各方向的亮度分布，即光源上的各发光点在各方向上的光通量，并可根据光学原理推导出光线模型，即光从哪里来、往哪个方向去、光线光通量是多少。

l 获得光源的空间亮度分布数据，建立真实的光线模型；
l 推导任意平面内的照度分布、远场光强分布等光学参数；
l 为灯具二次光学设计及照明设计等提供更为详尽的数据；
l 紧凑和便携的设计，占地小，大幅节约实验室空间。

远方GO-NR1000近场分布光度计
远方GO-NR1000近场分布光度计具有全自动的计算机控制系统，适用于小型光源（如LED等）的近场光度测量。GO-NR1000使用成像亮度计采集光源多角度面向的亮度分布，能够获得完整精确的光源特性数据，更高效、准确地实现发光体的光学设计和设计评估，同时通过相应算法建立光源完整精确的光线模型，配合Tracepro等光学软件能对照明产品进行精确的二次光学设计和研发。

单颗LED光线分布和亮度图像 LED光强分布

在传统远场分布光度计上搭载近场分布光度测量功能
远方现有多款分布光度计产品，可搭载相应的成像亮度计并配以专用软件，实现近场分布光度计功能，测量速度快，同时近场和远场测量功能相结合，还能进一步提高测试精度，具体可实现型号包括：GO-R5000、GO-2000、GO-HD5、GO-SPEX500等。

近场分布光度软件示例
空间亮度分布：
光源近场空间亮度分布的测量。

上图 。。。。。

建立光源光线模型：
使用近场分布光度计能够创建适用于主流光学设计软件的精确光线数据，并提供光学设计与原型测试所需的近场光源光线模型。

任意平面照度分布：
分析任意平面的照度分布，可用于相关照明产品的研发设计环节。

典型LED灯具在近场（6mm，10mm）照度计算结果
远场光强分布：
通过专业软件，利用光线追踪可以由光线数据推算出远场光强分布。

LED路灯的光强分布 投光灯光强
