电子产品调试与测试总复习.doc

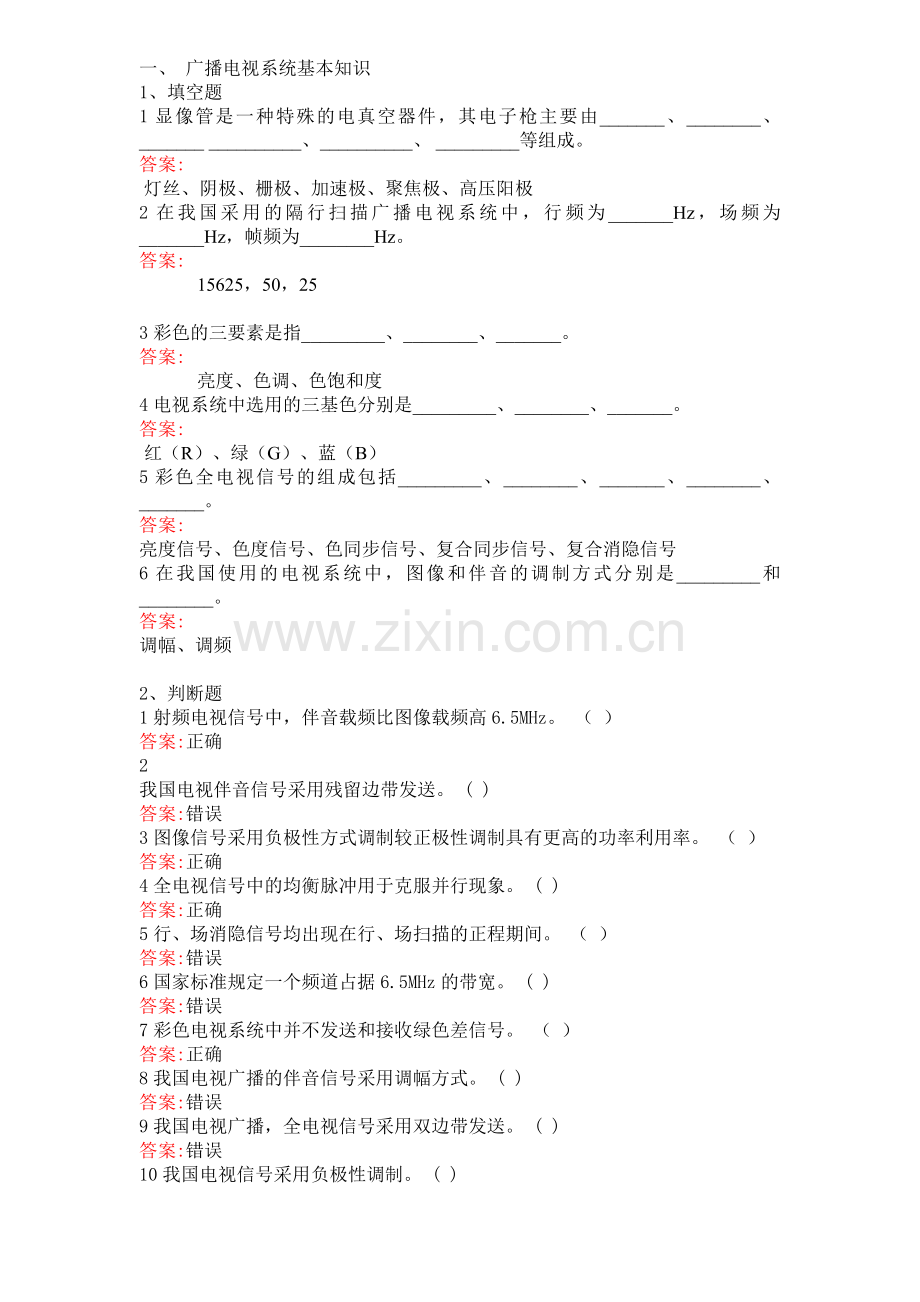

一、 广播电视系统基本知识

1、填空题
1显像管是一种特殊的电真空器件，其电子枪主要由_______、________、 _______ __________、__________、 _________等组成。
答案:
灯丝、阴极、栅极、加速极、聚焦极、高压阳极
2在我国采用的隔行扫描广播电视系统中，行频为_______Hz，场频为_______Hz，帧频为________Hz。
答案:
15625，50，25

3彩色的三要素是指_________、________、_______。
答案:
亮度、色调、色饱和度
4电视系统中选用的三基色分别是_________、________、_______。
答案:
红（R）、绿（G）、蓝（B）
5彩色全电视信号的组成包括_________、________、_______、________、_______。
答案:
亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号
6在我国使用的电视系统中，图像和伴音的调制方式分别是_________和________。
答案:
调幅、调频

2、判断题
1射频电视信号中，伴音载频比图像载频高6.5MHz。 （ ）
答案:正确
2
我国电视伴音信号采用残留边带发送。 ( )
答案:错误
3图像信号采用负极性方式调制较正极性调制具有更高的功率利用率。 （ ）
答案:正确
4全电视信号中的均衡脉冲用于克服并行现象。 ( )
答案:正确
5行、场消隐信号均出现在行、场扫描的正程期间。 （ ）
答案:错误
6国家标准规定一个频道占据6.5MHz的带宽。 ( )
答案:错误
7彩色电视系统中并不发送和接收绿色差信号。 （ ）
答案:正确
8我国电视广播的伴音信号采用调幅方式。 ( )
答案:错误
9我国电视广播，全电视信号采用双边带发送。 ( )
答案:错误
10我国电视信号采用负极性调制。 ( )
答案:正确

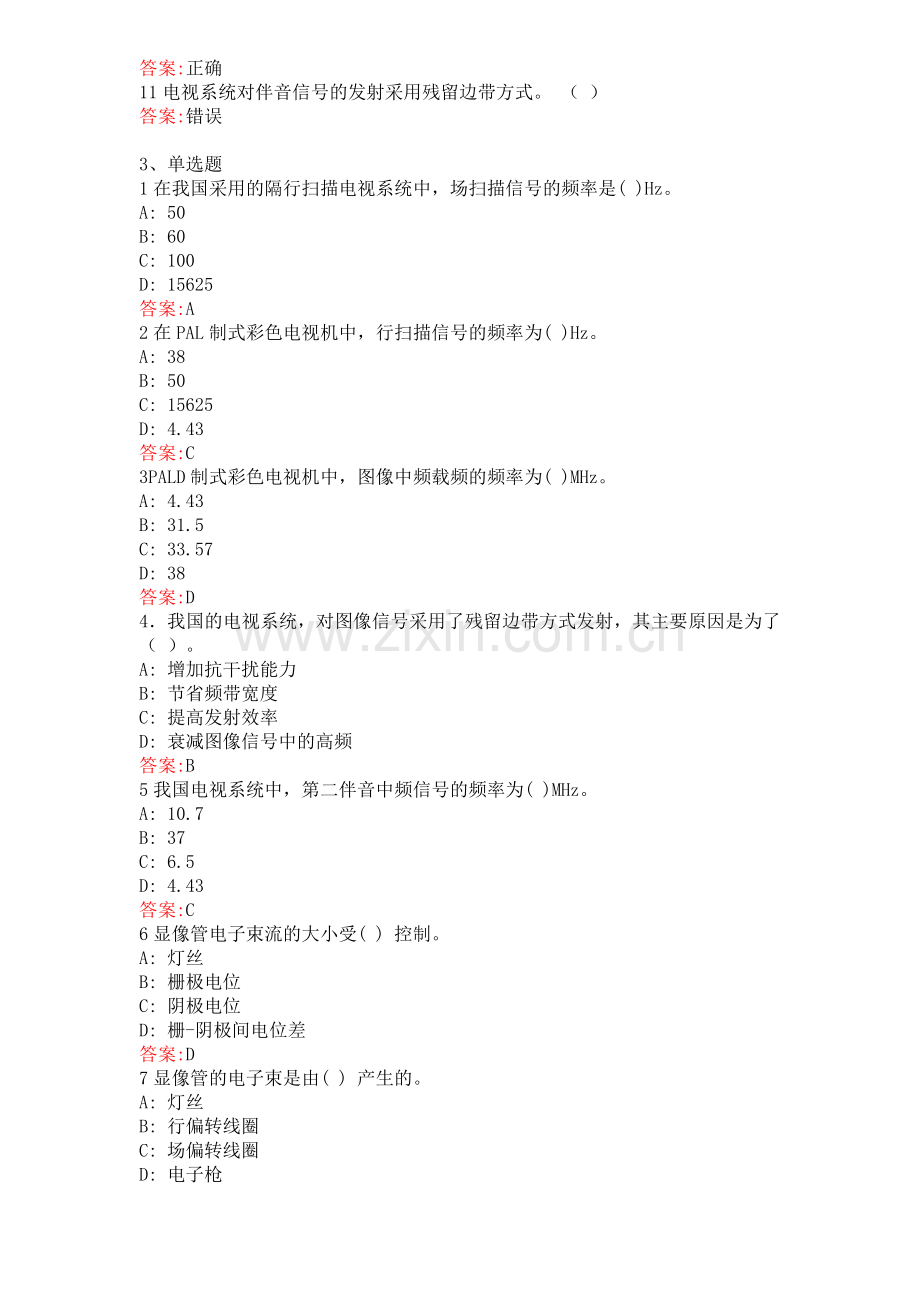

11电视系统对伴音信号的发射采用残留边带方式。 （ ）
答案:错误

3、单选题
1在我国采用的隔行扫描电视系统中，场扫描信号的频率是( )Hz。
A: 50
B: 60
C: 100
D: 15625
答案:A
2在PAL制式彩色电视机中，行扫描信号的频率为( )Hz。
A: 38
B: 50
C: 15625
D: 4.43
答案:C
3PALD制式彩色电视机中，图像中频载频的频率为( )MHz。
A: 4.43
B: 31.5
C: 33.57
D: 38
答案:D
4．我国的电视系统，对图像信号采用了残留边带方式发射，其主要原因是为了（ ）。
A: 增加抗干扰能力
B: 节省频带宽度
C: 提高发射效率
D: 衰减图像信号中的高频
答案:B
5我国电视系统中，第二伴音中频信号的频率为( )MHz。
A: 10.7
B: 37
C: 6.5
D: 4.43
答案:C
6显像管电子束流的大小受( ) 控制。
A: 灯丝
B: 栅极电位
C: 阴极电位
D: 栅-阴极间电位差
答案:D
7显像管的电子束是由( ) 产生的。
A: 灯丝
B: 行偏转线圈
C: 场偏转线圈
D: 电子枪
答案:D
8我国电视伴音信号采用 ( ) 方式发送。
A: 单边带
B: 双边带
C: 残留边带
D: 下边带
答案:A
9全电视信号的频谱范围为( )MHz。
A: 37
B: 6.5
C: 4.43
D: 0～6
答案:D
10显像管灯丝的作用是( )。
A: 聚焦
B: 发射热电子
C: 加热阴极
D: 形成阻滞电场
答案:C
11电视信号中，场消隐信号频率为( )Hz。
A: 15625
B: 31250
C: 50
D: 2
答案:C
12电视机采用隔行扫描可以( )。
A: 提高图像清晰度
B: 提高图像对比度
C: 减小失真
D: 解决图像闪烁问题
答案:D
13我国普通型电视机采用的是（ ）。
A: 逐行扫描
B: 逐场扫描
C: 隔行扫描
D: 隔场扫描
答案:C
14 我国电视标准规定：图像信号的调制方式为（ ）。
A: 正极性调制
B: 负极性调制
C: 双极性调制
D: 以上都不对
答案:B

15我国电视标准规定：每秒钟传送的电视画面为（ ）帧。
A: 25
B: 30
C: 50
D: 60
答案:A
16彩色全电视信号与黑白全电视信号相比，主要增加了（ ）信号。
A: 亮度
B: 色度和色同步
C: 复合同步
D: 复合消隐
答案:B
17三基色原理说明，由三基色混合得到的彩色光的亮度等于（ ）。
A: 红基色的亮度
B: 绿基色的亮度
C: 蓝基色的亮度
D: 三个基色亮度之和
答案:D
18我国电视图像信号采用 ( ) 发送
A: 单边带
B: 双边带
C: 残留边带
D: 下边带
答案:C
19我国电视标准规定：视频信号的频带宽度为（  ）。
A: 4.2MHz
B: 6MHz
C: 6.5MHz
D: 8MHz
答案:B
20我国电视扫频参数中的行频为（ ）。
A: 38MHz
B: 15.625kHz
C: 30.5MHz
D: 6.5MHz
答案:B

21负极性视频信号电平越高，表示其图像（ ）。
A: 越白
B: 越黑
C: 有白有黑
D: 不变
答案:B
22我国电视标准规定：每个频道的频带宽度为（ ）。
A: 4.2MHz
B: 6MHz
C: 8MHz
D: 12MHz
答案:C
23我国电视目前采用的扫描方式是（ ）。
A: 逐行扫描
B: 隔行扫描
C: 隔场逐行扫描
D: 隔场自下而上扫描
答案:B
24我国电视现行标准的扫描方式是（ ）。
A: 逐行扫描，625线/场
B: 隔行扫描，312.5线/场
C: 逐行扫描，312.5线/场
D: 隔行扫描，625线/场
答案:B
25电视机中出现伴音干扰图像的故障原因可能是（ ）
A: AFT移相回路失调
B: 声表面波滤波器不良
C: 6.5MHz吸收回路失调
D: 第二伴音中频的载频不准
答案:C
26彩色电视机光栅底色偏蓝属于( )故障。
A: 色纯度不良
B: 白平衡不良
C: 会聚不良
D: 显像管被磁化
答案:B

4、多选题
1彩色全电视信号的组成包括有（ ）。
A: 亮度信号
B: 色度信号
C: 色同步信号
D: 复合同步信号
E: 复合消隐信号
答案:
A, B, C, D, E
2 彩色的三要素是指（ ）
A: 亮度
B: 清晰度
C: 色调
D: 对比度
E: 色饱和度
答案:
A, C, E
3 电视系统中选用的三基色分别是（  ）。
A: 黄
B: 蓝
C: 绿
D: 青
E: 红
答案:
B, C, E
4彩色电视与黑白电视相兼容，所依据的原理有（ ）。
A: 大面积着色原理
B: 频谱交错技术
C: 三基色原理
D: 混合高频原理
E: 平衡调幅技术
答案:
A, B

5下列信号中不属于周期性信号的是（ ）。
A: 图像信号
B: 彩色信号
C: 行、场同步信号
D: 色同步信号
E: 伴音信号
答案:
A, B, E

二、 电视接收系统基本组成与工作原理

1、填空题
1  高频头的基本组成包括_________、________、_______等。
答案:
输入回路、高频放大器、变频电路
2中放通道的主要组成部分包括_________、________、_________、_______、________、_______等。
答案:
预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC
3 亮度通道的组成包括_________、________、________、________、_______等。
答案:
色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路
4伴音通道的组成包括_________、________、________、________、________等。
答案:
伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路
5扫描系统的组成包括_________、________、_______。
答案:
同步分离电路、行扫描电路、场扫描电路
6 行扫描电路的组成包括_________、________、________、_______等。
答案:
行AFC电路、行振荡电路、行推动电路、行输出电路
7 场扫描电路的组成包括_________、________、________、_______等。
答案:
场振荡电路、锯齿波形成电路、场推动电路、场输出电路

2、判断题
1显像管灯丝的作用是发射电子。 ( )
答案:
错误
2显像管的阴极电压升高时，图像的亮度将增加。 （ ）
答案:
错误
3行输出管工作在放大状态。 （ ）
答案:
错误
4电视机第二伴音中频信号是由图像中频和第一伴音中频混频产生的。 ( )
答案:
正确
5轮廓补偿电路（勾边电路）实质上就是一个亮度信号的高频补偿电路。 （ ）
答案:
正确
6声表面波滤波器的作用是形成中频幅频特性曲线。 （ ）
答案:
正确
7行输出电路的作用之一就是向行偏转线圈提供线形良好的锯齿波电压。 （ ）
答案:
错误
8复合同步信号的作用是保证图像和伴音信号间保持同步。 （ ）
答案:
错误
9电视接收机使用微分电路分离场同步脉冲。 ( )
答案:
错误
10电视机整机的选择性主要取决于高频放大器的选择性。 ( )
答案:
错误
11在中放通道中，伴音中频与图像中频具有同样的放大增益。 （ ）
答案:
错误
12彩色显像管偏转系统上的磁环可以调节光栅的中心位置。 （ ）
答案:
错误
13电调谐高频头用改变变容二极管偏压的方法进行调谐。 ( )
答案:
正确
14AGC电路的控制对象是末级视频放大器。 ( )
答案:
错误
15电视机视放输出级是大信号电压放大器。 ( )
答案:
正确
16电视接收机使用积分电路分离行同步脉冲。 ( )
答案:
错误
17调节视放电路增益可改变图像对比度。 ( )
答案:
正确
18场偏转线圈中的电流为锯齿形电流。 ( )
答案:
正确
19利用微分电路可以把场同步信号从复合同步信号中分离出来。 （ ）
答案:
错误
20彩色显像管的三个阴极上加的是彩色全电视信号。 （ ）
答案:
错误
21为防止色度信号混入亮度通道，在亮度通道设置了6.5MHz的陷波器。 （ ）
答案:
错误
22场扫描电路中的锯齿波形成电路通常由RC元件组成。 （ ）
答案:
正确
23开关电源电路中的开关管的振荡频率为50Hz左右。 （ ）
答案:
错误
24AGC电路的控制对象是高频放大器和中频放大器。 （ ）
答案:
正确
25场输出级一般工作在开关状态。 （ ）
答案:
错误
26将三基色信号进行组合处理形成彩色全电视信号的过程称为编码。 （ ）
答案:
正确

3、单选题
1彩色电视机中，中放AGC控制范围一般约为( ) dB。
A: 20
B: 40
C: 60
D: 80
答案:
B
2在开关式稳压电源电路中，电源开关管工作在（ ）状态。
A: 放大
B: 饱和
C: 截止
D: 开关
答案:
D
3彩色电视机的自动消磁电路中，采用的电阻是（ ）。
A: 普通电阻
B: 光敏电阻
C: 磁敏电阻
D: 热敏电阻
答案:
D
4同步分离电路的作用是从彩色全电视信号中分离出（ ）信号。
A: 亮度信号
B: 色度信号
C: 复合同步信号
D: 复合消隐信号
答案:
C
5从复合同步信号中分离出场同步信号的电路是（ ）电路。
A: 微分
B: 积分
C: 触发器
D: PAL开关
答案:
B
6我国电视标准中，伴音调制信号的带宽为（ ）kHz。
A: 5
B: 15
C: 30
D: 130
答案:
D
7行偏转线圈中电流的波形是( )。
A: 方波
B: 脉冲波
C: 锯齿波
D: 正弦波
答案:
C
8行振荡器产生的振荡信号波形是（ ）。
A: 正弦波
B: 矩形脉冲波
C: 锯齿波
D: 三角波
答案:
B
9高频头的带宽要求是（ ）MHz。
A: 4.43
B: 6
C: 6.5
D: 略大于8
答案:
D
10AGC电路是指（ ）电路。
A: 自动频率调整
B: 自动增益控制
C: 自动电平控制
D: 自动亮度限制
答案:
B
11电视机中的吸收回路是( )滤波器。
A: 带阻
B: 带通
C: 高通
D: 低通
答案:
A
12在开关式稳压电源电路中，电源开关管工作在（ ）状态。
A: 放大
B: 饱和
C: 截止
D: 开关
答案:
D
13为给同步作用留有余地，场振荡器的自由振荡频率应( ) 50Hz。
A: 大于
B: 远大于
C: 小于
D: 等于
答案:
C
14行偏转线圈中电流的波形是( )。
A: 方波
B: 脉冲波
C: 锯齿波
D: 正弦波
答案:
C
15PAL制电视机对图像信号的解调采用的是（ ）。
A: 鉴相器
B: 鉴频器
C: 同步检波器
D: 包络检波器
答案:
C
16行输出管工作于（ ）状态。
A: 开关
B: 放大
C: 截止
D: 饱和
答案:
A
17同步分离电路中的积分电路用于从复合同步信号中分离出( )脉冲。
A: 行同步
B: 场同步
C: 复合同步
D: 消隐
答案:
B
18电视接收机中放幅频特性曲线在图像载频上下( )范围内，曲线为一斜坡。
A: 0.60MHz
B: 0.65MHz
C: 0.70MHz
D: 0.75MHz
答案:
D
19在电视机中，从全电视信号中分离出复合同步信号的电路是（ ）。
A: 积分电路
B: 微分电路
C: AFC电路
D: 幅度分离电路
答案:
D
20ABL电路的作用是限制图像的（ ）。
A: 亮度
B: 对比度
C: 饱和度
D: A与C
答案:
A
21声表面波滤波器的作用是( )。
A: 吸收6.5MHz信号
B: 吸收29MHz信号
C: 吸收38.5MHz信号
D: 一次性形成中放特性曲线
答案:
D
22电视接收机图像信号的清晰度由下列信号中的( )决定。
A: 亮度信号
B: 色度信号
C: 色差信号
D: 亮度和色度信号共同
答案:
A
23AFT电路的控制对象是（ ）电路。
A: 高频放大器
B: 高频头中的本振
C: 中频放大器
D: 视频放大器
答案:
B
24在电视机中，一般要求高频头具有（ ）dB的AGC控制范围。
A: 10
B: 20
C: 40
D: 60
答案:
B

4、多选题
1显像管内部包含的电极有（ ）。
A: 阴极
B: 阳极
C: 栅极
D: 源极
E: 聚焦极
答案:
A, B, C, E
2行扫描电路的组成包括有（ ）。
A: 同步分离
B: 行振荡器
C: 行AFC电路
D: 行推动电路
E: 行输出级
答案:
B, C, D, E
3 AFT信号可以用于（ ）。
A: 稳定高频头的本振频率
B: 制式识别信号
C: 行场同步信号
D: AGC控制的取样信号
E: 作为自动搜索过程中的捕捉信号
答案:
A, E
4 电视机高频调谐器的组成包括（ ）。
A: 接收天线
B: 高频放大器
C: 本机振荡器
D: 混频器
E: 输入回路
答案:
B, C, D, E
5 彩色电视机电路中，经视频检波后输出的信号有（ ）。
A: 彩色全电视信号
B: 色副载波信号
C: 第二伴音信号
D: 色差信号R-Y、B-Y
E: 三基色信号
答案:
A, C
6在电视接收机信号处理电路中，属于音像共用的电路有( ) 电路。
A: 高频放大
B: 中频放大
C: 混频
D: 视放
E: 鉴频
答案:
A, B,C
7电视机中放幅频特性曲线中，需要吸收的频率点是（ ）。
A: 30MHz
B: 31.5MHz
C: 33.57MHz
D: 38MHz
E: 39.5MHz
答案:
A, B, E
8彩色电视机的亮度通道主要由（ ）等组成。
A: 副载波陷波器
B: 延时电路
C: ACC电路
D: 视频放大器
E: 同步检波器
答案:
A, B, D
9电视机伴音信号所经过的路径有（ ）。
A: 高频头
B: 中放放大器
C: 视频检波器
D: 伴音鉴频电路
E: 色度通道
答案:
A, B, C, D
10高频头输出的信号中，有用的中频信号频率有（ ）。
A: 30MHz
B: 31.5MHz
C: 33.57MHz
D: 38MHz
E: 39.5MHz
答案:
B, C, D
11电子枪的主要作用是实现电子束的( )。
A: 发射
B: 加速
C: 聚焦
D: 调制
E: 偏转
答案:
A, B, C, D
12电视机中放通道的组成包括（ ）。
A: 输入回路
B: 中频放大器
C: 视频检波器
D: ANC电路
E: 同步分离电路
答案:
B, C, D
13显像管的电子枪由( ) 等组成。
A: 灯丝
B: 阴极
C: 栅极
D: 磁环
E: 石墨层
答案:
A, B, C
14电视机的公共通道包括（ ）。
A: 高频调谐器
B: 中放通道
C: 视频放大器
D: 解码器
E: 扫描电路
答案:
A, B
15电视机中，AGC电路的控制对象是（ ）。
A: 高频放大器
B: 本机振荡器
C: 中放前级
D: 视频检波器
E: 预视放级
答案:
A, C
16电视机开关电源的组成包括（ ）。
A: 整流电路
B: 滤波电路
C: 取样电路
D: 保护电路
E: 触发电路
答案:
A, B, C, D
17自动消磁电路的组成包括（ ）。
A: 消磁线圈
B: 变压器
C: 热敏电阻
D: 整流电路
E: 滤波电路
答案:
A, C
18开关式稳压电源与串联型稳压电源相比，具有（ ）的特点。
A: 不用电源变压器
B: 效率高，功耗小
C: 电路简单，成本低
D: 稳定性和可靠性高
E: 适应电压变化范围宽
答案:
A, B,D，E

三、 彩色电视制式与色度解码电路

1、填空题
1目前国际上流行的三大彩色制式分别是_________、________、________。
答案:
PAL制、NTSC制、SECAM制
2 NTSC制编码器的主要组成包括_________、________、________、________、________、________等。
答案:
编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器
3 NTSC制解码器的主要组成包括_________、________、________、________、________、________等。
答案:
带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器
4 PAL制编码器与NTSC制编码器相比增加了_________、________等电路。
答案:
倒相器、PAL开关
5 在PAL制解码器中，梳状滤波器的组成包括_________、________、________电路。
答案:
加法器、减法器、一行延时线
6 PAL制解码器的组成包括_________、________、________、________等。
答案:
 亮度通道、色度通道、副载波恢复电路、解码矩阵电路
7 在PAL制解码器中，色度通道的组成包括_________、________、_________、________、________等。
答案:
色度带通放大器、ACC电路、ACK电路、梳状滤波器、同步检波器
8 副载波恢复电路的主要组成包括_________、________、_________、________、________、________等。
答案:
色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器
2、判断题
1我国采用的是PAL制，即隔行倒相正交平衡调幅制。 （ ）
答案:
错误
2PAL制彩电的平衡调幅波中没有4.43MHz的载频分量。 （ ）
答案:
正确
3彩色电视系统中并不发送和接收绿色差信号。 （ ）
答案:
正确
4为了取出色度信号和色同步信号，PAL制彩电在色度通道中设置了0~6MHz带通放大器。 （ ）
答案:
错误
5在彩色电视中红、绿、蓝称为三基色，任一基色都不能由另两种基色混合产生。（ ）
答案:
正确
6编码器的作用就是对三基色信号进行编码，形成色度信号。 （ ）
答案:
错误
7解码器的作用是将彩色全电视信号还原成红、绿、蓝三种基色信号ER、EG、EB及伴音信号。 （ ）
答案:
错误
8美国、日本等国家使用的NTSC制电视机，视频信号带宽只有4.2MHz。 （ ）
答案:
正确

3、单选题
1在彩色电视系统中，传送的信号是（ ）。
A: R、G、B
B: R－Y、B－Y、Y
C: R－Y、G－Y、Y
D: G－Y、B－Y、Y
答案:
B
2 ACC电路是指（ ）电路。
A: 自动增益控制
B: 自动色饱和度控制
C: 自动消色控制
D: 自动亮度控制
答案:
B
3 彩色电视机解码器输出的信号是（ ）。
A: 彩色全电视信号
B: 三个基色信号
C: 亮度信号
D: B与C
答案:
B
4 彩色电视机中，色度信号是一个（ ）的调制信号。
A: 调幅
B: 调频
C: 调相
D: 既调幅又调相
答案:
D
5 PAL制中，逐行倒相的信号是（ ）。
A: FU 信号
B: FV信号
C: 彩色全电视信号
D: A与B
答案:
B
6 PALD与PALI制式的区别是（ ）。
A: 亮度信号带宽
B: 色副载波频率
C: 第二伴音中频
D: 行场扫描频率
答案:
C
7 在彩色电视系统中，作为色度信号传输的是（ ）。
A: 三个基色信号
B: 三个色差信号
C: 两个基色信号
D: 两个色差信号
答案:
D
8 PAL制色差信号的频带宽度为（ ）。
A: 0~6MHz
B: ±1.3MHz
C: ±4.43MHz
D: ±3.58MHz
答案:
B
9 彩色电视机三基色信号R=G=B时，光栅颜色是( )。
A: 红色
B: 紫色
C: 黄色
D: 白色
答案:
D
10 PALD制彩色电视机的色副载波频率为（ ）MHz。
A: 3.58
B: 4.43
C: 33.57
D: 38
答案:
B
11 正交平衡调幅制是指用两个色差信号分别对（ ）的副载波进行平衡调幅。
A: 同频同相
B: 同频反相
C: 同频、相位差90°
D: 频率不同、相位差90°
答案:
C
12 在彩色电视信号的形成过程中，色差信号频带的压缩是通过( )滤波器来完成的。
A: 带阻
B: 带通
C: 高通
D: 低通
答案:
D
13 彩色电视接收机中，梳状滤波器的作用是( )。
A: 亮度信号延迟
B: ACC检波
C: 将U、V信号分离
D: 色同步分离
答案:
C
14 在彩色电视系统中，将三基色信号变成R -Y、Y、B –Y 的电路叫( )器。
A: 加法
B: 乘法
C: 解码
D: 编码
答案:
D
15 彩色电视接收机对已调色度信号的分离是通过( )滤波实现的。
A: 低通
B: 高通
C: 带通
D: 带阻
答案:
C
16 从彩色全电视信号中取出三基色信号的过程称为（ ）。
A: 编码
B: 解码
C: 调制
D: 同步检波
答案:
B
17 色同步信号的作用是（ ）。
A: 形成FBAS信号
B: 形成副载波
C: 分离色度信号
D: 同步检波
答案:
B
18 色度信号是一个既调幅又调相的信号，其幅度和相位分别代表彩色的（ ）。
A: 亮度和色度
B: 饱和度和色调
C: 亮度和色调
D: 亮度和饱和度
答案:
B
19 PAL制彩色全电视信号中用两个色差信号对副载波进行正交调幅，目的是解决( )问题。
A: 频谱间置
B: 亮度色度串扰
C: 节省发射功率
D: 两色差信号相混
答案:
D
20 彩电同时传送的两组色差信号是（ ）。
A: R-Y和B-Y
B: R-Y和G-Y
C: B-Y和G-Y
D: R-B和B-G
答案:
A
21 我国现行的彩电制式为（ ）。
A: PALD制
B: NTSC制
C: SECAM制
D: PALS制
答案:
A
22 PAL制对色差信号的调制方式是（ ）。
A: 调频
B: 调幅
C: 正交平衡调幅
D: 平衡调幅
答案:
C
23 梳状滤波器位于（ ）电路。
A: 图像通道
B: 伴音通道
C: 亮度通道
D: 色度通道
答案:
D
24 彩色电视机超声延迟时间是( )微秒。
A: 0.6
B: 63.943
C: 12
D: 164
答案:
B
25 彩色全电视信号中，色同步信号的作用是（ ）。
A: 保持图像画面稳定
B: 保证彩色的正确解调
C: 保证亮度信号与色度信号的分离
D: 保证伴音信号与色度信号的分离
答案:
B
26 色同步信号的位置处于（ ）。
A: 行消隐前肩
B: 行消隐后肩
C: 行扫描正程
D: 场扫描正程
答案:
B
27 对色度信号和色同步信号的分离方法是（ ）。
A: 频率分离法
B: 时间分离法
C: 幅度分离法
D: 相位分离法
答案:
B
28 PAL制解码器中，4.43MHz带通滤波器的作用是从彩色全电视信号中取出（ ）。
A: 亮度信号
B: 色度和色同步信号
C: 复合同步信号
D: 色副载波
答案:
B
29 彩色的色饱和度指的是彩色的（ ）。
A: 亮度
B: 种类
C: 深浅
D: 以上都不对
答案:
C
30 在彩色电视系统中，编码器输出的信号是（ ）信号。
A: 三基色
B: 三个色差
C: 两个色差和一个亮度
D: 彩色全电视
答案:
D
31 当电视机的亮度信号增加时，对应的色饱和度则会（ ）。
A: 增加
B: 减小
C: 不变
D: 不能确定
答案:
B
32 彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（ ）。
A: 三基色信号
B: 三个色差信号
C: 两个色差信号
D: 色度与色同步信号
答案:
D

4、多选题
1 彩色电视信号编码器中，经编码后三基色信号变为（ ）。
A: B－Y
B: R－Y
C: G－Y
D: R－B
E: Y
答案:
A, B, E
2在彩色电视机中，加到显像管阴极的信号有（ ）。
A: 绿基色信号
B: 红基色信号
C: 红色差信号
D: 蓝基色信号
E: 绿色差信号
答案:
A, B, D
3 PAL制彩色电视机中，解码器的组成包括（ ）。
A: 同步分离电路
B: 色度通道
C: 亮度通道
D: 副载波恢复电路
E: 解码矩阵
答案:
B, C, D, E
4 色度信号所经过的路径有（ ）。
A: 高频头
B: 中放通道
C: 梳状滤波器
D: 扫描电路
E: 亮度通道
答案:
A, B, C
5 在彩色电视机中，色同步信号经过的电路有（ ）。
A: 高频放大器
B: 视频检波器
C: 色带通滤波器
D: 梳状滤波器
E: 基色矩阵
答案:
A, B, C
6 在PAL制解码器中，基准副载波恢复电路的组成包括（ ）。
A: 副载波发生器
B: 鉴相器
C: PAL开关
D: 半行频选频及放大电路
E: 同步检波器
答案:
A, B, C, D

四、 彩色电视机故障分析与检修
2、判断题
1 只要行场扫描电路工作正常，就可形成光栅。 （ ）
答案:
错误
2 每开机一次，彩电都要自动消磁一次。 （ ）
答案:
正确
3 高频调谐器中的本振停振，会出现无图像、无伴音现象。 （ ）
答案:
正确
4 同步分离电路出现故障后，会造成行、场不同步现象。 （ ）
答案:
正确
5 若电视测试卡中的灰色方块中均带有某一种颜色，说明色纯未调好。 （ ）
答案:
正确
6 当行扫描电路出现故障时，也可能会造成电视机的“三无”现象。 （ ）
答案:
正确
7 自动消磁电路出现故障，可能会导致电视机屏幕局部出现颜色不正常现象。 （ ）
答案:
正确

3、单选题
1 当电视机的( )时，景物画面在垂直方向上将出现比例失调现象。
A: 行扫描电流非线性
B: 场扫描电流非线性
C: 行偏转线圈两端电压非线性
D: 场偏转线圈两端电压非线性
答案:
B
2 当彩色电视机屏幕上的光栅底色偏绿时，说明存在( )故障。
A: 色纯度不良
B: 白平衡不良
C: 会聚不良
D: 显像管被磁化
答案:
B
3彩色电视机显像管灯丝断会出现( )。
A: 无彩色
B: 无图像
C: 无光栅
D: 图像不稳定
答案:
C
4当电子枪轴线与显像管轴线不重合，将会出现 ( )现象。
A: 桶形失真
B: 枕形失真
C: 光栅收缩
D: 光栅中心不在荧光屏中心
答案:
D
5彩色电视机蓝色电子枪由于故障而使蓝电子束截止，屏幕将呈( )色。
A: 红
B: 绿
C: 黄
D: 紫
答案:
C
6电视机观看一段时间后出现逃台现象，故障的原因可能是（ ）。
A: 调谐电压不稳
B: 输入回路失谐
C: 高放管性能不良
D: 输入信号太弱
答案:
A
7当电视机的伴音正常，而图像出现模糊不清时，故障原因可能是（ ）。
A: 高频头
B: 中频通道
C: 开关电源
D: 显像管及附属电路
答案:
D

8电视机中，场扫描电路停止工作时，将会出现（ ）的故障现象。
A: 无光栅
B: 有光栅无图像
C: 水平一条亮线
D: 垂直一条亮线
答案:
C
9当调谐电压产生电路出现故障时，可能会出现（ ）的故障现象。
A: 无图无声
B: 无光栅
C: 水平一条亮线
D: 垂直一条亮线
答案:
A
10当解码器电路出现故障后，将会出现（ ）的故障现象。
A: 无图无声
B: 无彩色
C: 无伴音
D: 无光栅
答案:
B
11彩色电视机显像管栅极断路会出现( )。
A: 无光栅
B: 无图像
C: 光栅变暗
D: 无色
答案:
B
12当彩色显像管会聚不良时，将会出现（ ）。
A: 彩色失真
B: 偏色
C: 无彩色
D: 彩色镶边
E: B． C． D．
答案:
D
13当电视机出现伴音正常而无光栅的故障现象时，主要应检查（ ）电路。
A: 公共通道
B: 行扫描电路
C: 伴音通道
D: 色度通道
答案:
B

14如果电视机的高频头发生故障，则（ ）。
A: 只影响图像
B: 只影响伴音
C: 既影响图像又影响伴音
D: 影响高压的产生
答案:
C
15彩电中“X射线保护”电路在（ ）起保护作用。
A: 亮度过高时
B: 高压过高时
C: 电视机工作时间过长时
D: 中放通道电流放大时
答案:
B
16电视机收看一定时间后出现跑台现象，原因可能是（ ）出现故障。
A: AGC电路
B: AFT电路
C: ACC电路
D: ACK电路
答案:
B
17一台电视机出现开机烧保险现象，故障的可能原因是（ ）。
A: 消磁电阻开路
B: 整流二极管短路
C: 行输出开路
D: 启动电阻开路
答案:
B
18电视机出现无光栅无伴音的现象，故障原因可能在（ ）。
A: 行扫描电路
B: 场扫描电路
C: 图像通道
D: 解码器电路
答案:
A
19某电视机出现有光栅、无图像、无伴音，故障原因是（ ）。
A: 电源
B: 高频头
C: 行扫描电路
D: 显像管及附属电路
答案:
B

4、多选题
1 电视机出现有伴音无光栅现象，故障原因可能在（ ）。
A: 高频头
B: 开关电源
C: 行扫描电路
D: 色度通道
E: 亮度通道
答案:
C, E
2 彩色电视机出现“三无”现象，引起此故障的可能原因有（ ）。
A: 开关电源
B: 扫描电路
C: 高频头电路
D: 中放电路
E: 伴音电路
答案:
A, B
3 某彩色电视机出现“有图像无伴音”现象，故障原因可能在（ ）。
A: 高频头
B: 亮度通道
C: 伴音鉴频
D: 伴音功放
E: 视放
答案:
C, D
4 当电视机伴音通道出现故障时，主要现象有( )。
A: 无声
B: 声音小
C: 失真
D: 声音不可控
E: 干扰图像
答案:
A, B, C, D
5 彩色电视机出现无图无声的原因可能是（ ）故障。
A: 微处理器
B: 调谐电压产生电路
C: 高频头
D: 视频检波电路
E: 扫描电路
答案:
A, B, C, D
6 某电视机在收看过程中出现“跑台”现象，故障的可能原因是（ ）。
A: 调谐电压不稳
B: AFT电路故障
C: 中放电路故障
D: 解码器故障
E: 显像管老化
答案:
A, B
