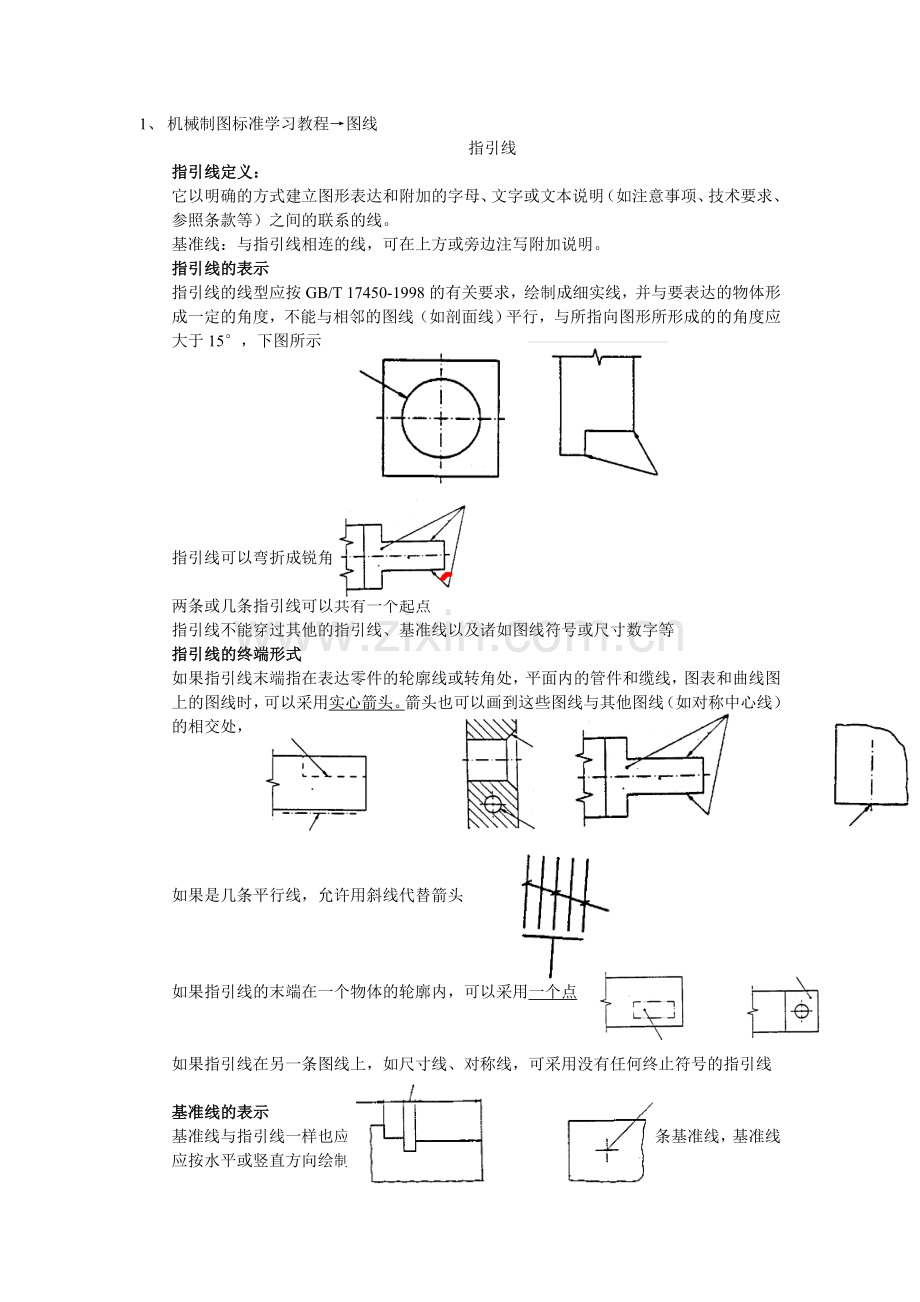

1、 机械制图标准学习教程→图线
指引线
指引线定义：
它以明确的方式建立图形表达和附加的字母、文字或文本说明（如注意事项、技术要求、参照条款等）之间的联系的线。
基准线：与指引线相连的线，可在上方或旁边注写附加说明。
指引线的表示
指引线的线型应按GB/T 17450-1998的有关要求，绘制成细实线，并与要表达的物体形成一定的角度，不能与相邻的图线（如剖面线）平行，与所指向图形所形成的的角度应大于15°，下图所示

指引线可以弯折成锐角

两条或几条指引线可以共有一个起点
指引线不能穿过其他的指引线、基准线以及诸如图线符号或尺寸数字等
指引线的终端形式
如果指引线末端指在表达零件的轮廓线或转角处，平面内的管件和缆线，图表和曲线图上的图线时，可以采用实心箭头。箭头也可以画到这些图线与其他图线（如对称中心线）的相交处，

如果是几条平行线，允许用斜线代替箭头

如果指引线的末端在一个物体的轮廓内，可以采用一个点

如果指引线在另一条图线上，如尺寸线、对称线，可采用没有任何终止符号的指引线

基准线的表示
基准线与指引线一样也应该绘制成细实线，每条指引线都可以附加一条基准线，基准线应按水平或竖直方向绘制。

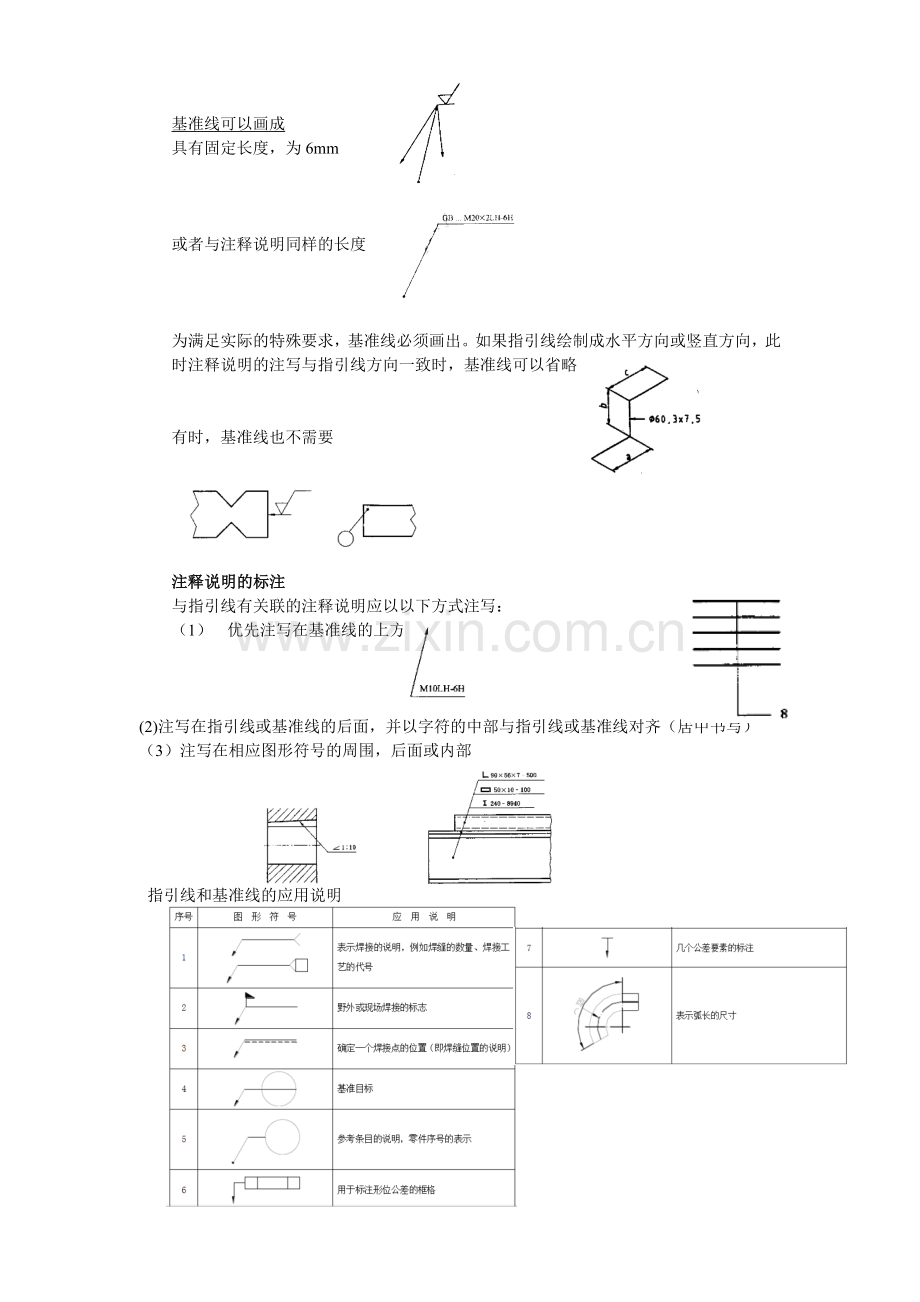

基准线可以画成
具有固定长度，为6mm

或者与注释说明同样的长度

为满足实际的特殊要求，基准线必须画出。如果指引线绘制成水平方向或竖直方向，此时注释说明的注写与指引线方向一致时，基准线可以省略

有时，基准线也不需要

注释说明的标注
与指引线有关联的注释说明应以以下方式注写：
（1） 优先注写在基准线的上方

(2)注写在指引线或基准线的后面，并以字符的中部与指引线或基准线对齐（居中书写）
（3）注写在相应图形符号的周围，后面或内部

指引线和基准线的应用说明

来源：

① 过渡线
两个非圆角表面相交处一般均做成圆角过渡，所以两表面的交线标的不明显，这种交线称为过渡线
