爱惠浦净水机安装步骤图

为保证净水机在中国地区正常使用,请务必加装前置过滤器。家用净水机一般在橱柜安装好之后进行安装；一般安装在橱柜水盆下面，在橱柜上面单独装一个净水机专用龙头；需要单独在台面上面打孔，需要打孔的直径为10mm，如有皂液器，可用皂液器的孔；如没有，需要打孔。可选择在不锈钢水盆上打孔，如为嵌入式盆，台面为人造石，可在台面上打孔。如为大理石则需要专用工具打孔。对安装空间无特别要求；也可以吊挂安装或安装在其它位置。安装时候需要关闭水阀。请勿将净水机安装在热源附近及户外,以免过热或冬天过冷结冰,损坏精密滤芯。
　　滨特尔爱惠浦直饮机可以分为四个主要部件：三通球阀、PP滤筒、爱惠浦机头+滤芯、龙头。只需要将这四个部件用机器自带的软管依次相连，爱惠浦直饮机即可正常工作。
　　滨特尔爱惠浦整机配件详见包装中的配件单：

                                 全套机器                                                    配件包明细
下面我们来说一下最常见的安装步骤：

一、准备工作：将四个主要配件组装好

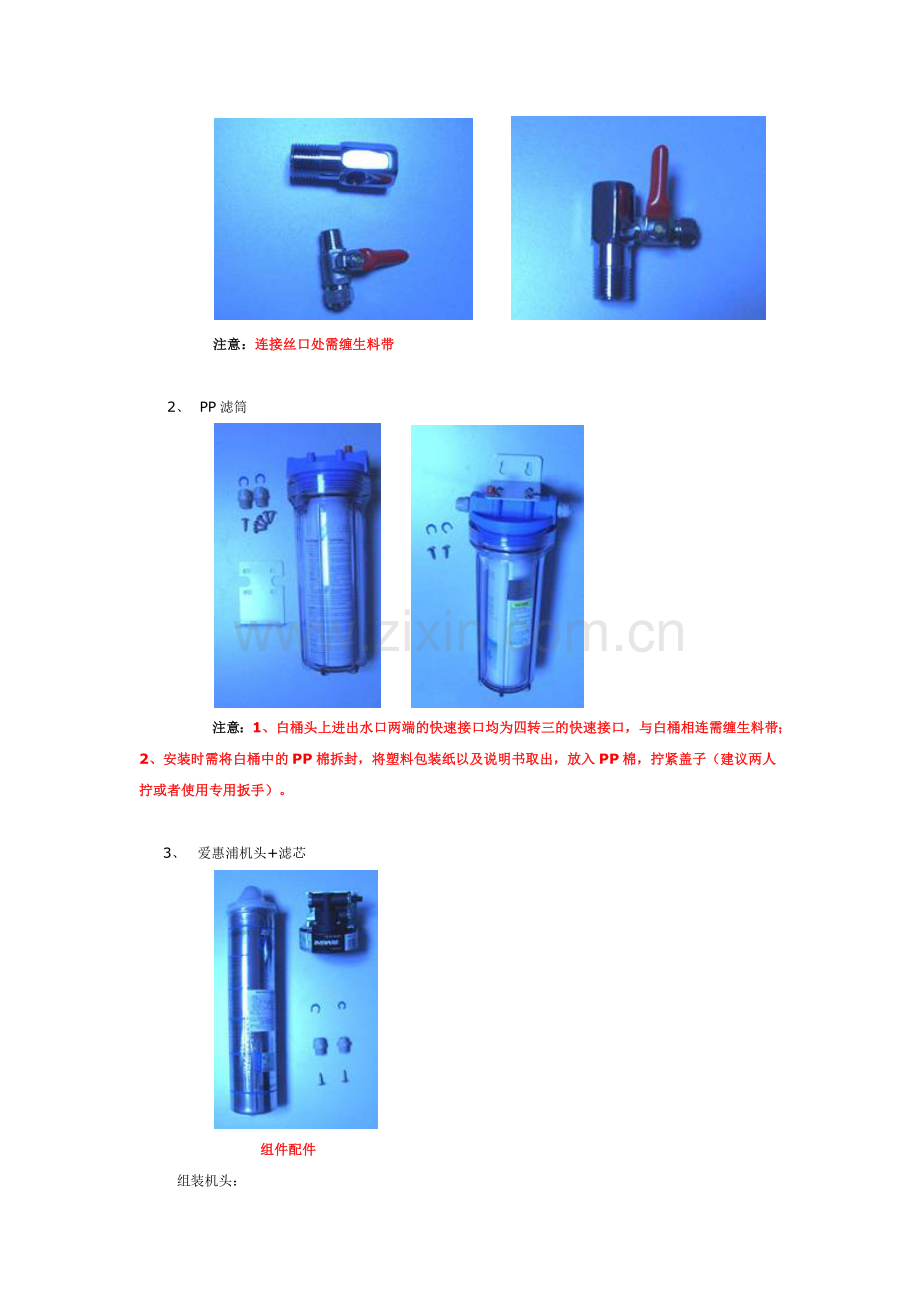

　　1、  三通球阀

　　         注意：连接丝口处需缠生料带

　　2、  PP滤筒

　　　      注意：1、白桶头上进出水口两端的快速接口均为四转三的快速接口，与白桶相连需缠生料带；2、安装时需将白桶中的PP棉拆封，将塑料包装纸以及说明书取出，放入PP棉，拧紧盖子（建议两人拧或者使用专用扳手）。

　  3、  爱惠浦机头+滤芯

　　　　             组件配件
  　　组装机头：

               注意：两个连接接口分别是四转三的快速接口接机头进水口，四转二的快速接口接机头出水口，连接机头处螺纹也需要缠生料带
      机头同滤芯的连接
　　将滤芯塑料包装拆掉，将滤芯头上的塑料保护盖拔掉，然后将滤芯上端顶入机头直至可以通过旋转滤芯将滤芯卡在机头上位置。

　　　　　  （在此，我们不便于拆封滤芯，望您能体谅）

　　４、  龙头

　　龙头只需将配件包中的橡胶垫圈，垫片垫在龙头鱼台面之间，再将金属垫圈同防滑环扣穿过龙头底管顶至台盆，通过拧紧螺帽将龙头固定于台盆上
一、给各部件固定
　　根据各用户安装环境情况的不同，给PP滤筒以及主滤筒（即机头+滤芯组合）定位。我们建议定位符合以下原则：1、尽量做到管路不用交错；2、所定位置最好方便日后更换PP棉以及主滤芯；3定位先预算需要各节连接管路的长短。
二、将各部件固定好位置并连接
　　1、  通过三通球阀接入水源：可以是原本的龙头水源，亦可以是单独的水源
　　2、  将软管同三通球阀连接

　　　        注意：管子插入阀门接口时一定要推倒底部

　　3、 连接三通球阀的软管另一端连接PP滤筒进水口的快速接口

                注意：1、此管连接PP滤筒进水口，请注意滤筒盖上的箭头指标；2、管子切口要平整，并插入快速接口底部；3、插入管子后不要忘记将管卡插入快速接口活动处。
　　４、  用软管以同样方式连接PP滤筒的出水口的快速接口

        ５、  连接PP滤筒的软管另一端连接爱惠浦机头进水口的快速接口

              注意：1、此管连接爱惠浦机头进水口，请注意机头上的箭头指标；2、管子切口要平整，并插入快速接口底部；3、插入管子后不要忘记将管卡插入快速接口活动处。

        ６、  用软管亦同样方式连接爱惠浦机头出水口的快速接口

　　　　　注意：此处快速接口为四转二的，连接蓝色二分软管

　　    ７、连接机头出水口的软管另一端连接龙头底部的进水口

　　四个组建连接完毕，就可以享用爱惠浦带来的直饮水了（先将三通球阀打开，再打开龙头，待龙头出水后放水5-10分钟之后即可即开即饮，每次更换PP棉或者滤芯后进行同样操作）
