横向小拉杆波纹管膨胀节

一、简述
    横向小拉杆波纹管膨胀节是由中间管连接的两个几何参数和波数相同的波纹管及小拉杆、端板组成的挠性部件，又称煤粉三向型波纹补偿器。汇通生产的横向小拉杆波纹膨胀节采用高美国EJMA标准优化设计，具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。已为国内外多家大型水泥厂、钢厂、电厂、化工厂等重点行业企业配套，产品质量稳定可靠。
产品名称：横向小拉杆波纹管膨胀节  　
公称通径：DN100～DN1600（mm）
设计压力：0.1～2.5 （Mpa）
设计压力：0.1～2.5 （Mpa）
连接方式：法兰/ 焊接
执行标准：GB/T12777-2008
材    质： SUS304, SUS321, SUS316L

二、特点
    横向小拉杆波纹膨胀节由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成，它在吸收横向位移的同时，还吸收轴向位移。小拉杆不能承受内压推力，压力推力必须由管道固定支架承受。我公司采用特殊结构可彻底防止波纹内积粉，根据客户要求，可制作耐高温型、耐磨型（耐磨导流筒/耐磨陶瓷）小拉杆波纹管膨胀节。
单式波纹管 复式波纹管

   横向位移是波纹管一端和另外一端纵轴垂直方向上的相对位移。单式波纹管可以有横向位移，但是位移量是很小的。一个很好的解决方法是如图2那样采取复式波纹管。结果是横向位移补偿量增大并且作用力减小。
三、应用范围
横向小拉杆波纹管膨胀节广泛用于电厂、水厂、污水处理设备厂、化工厂和水泥厂等。

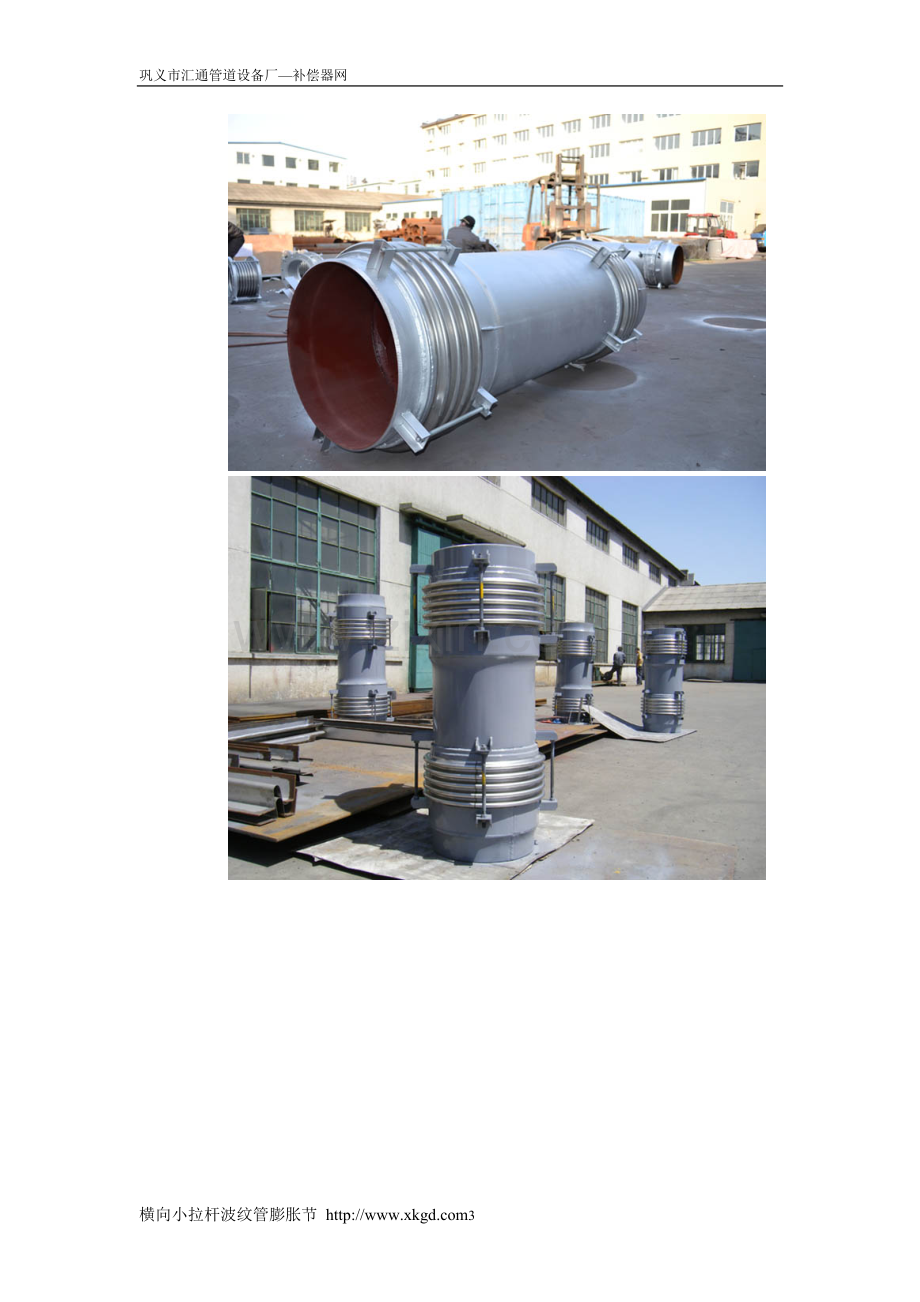

横向小拉杆波纹管膨胀节图片
