流道系统设计二.doc

流道

· 流道
· 流道定位梢

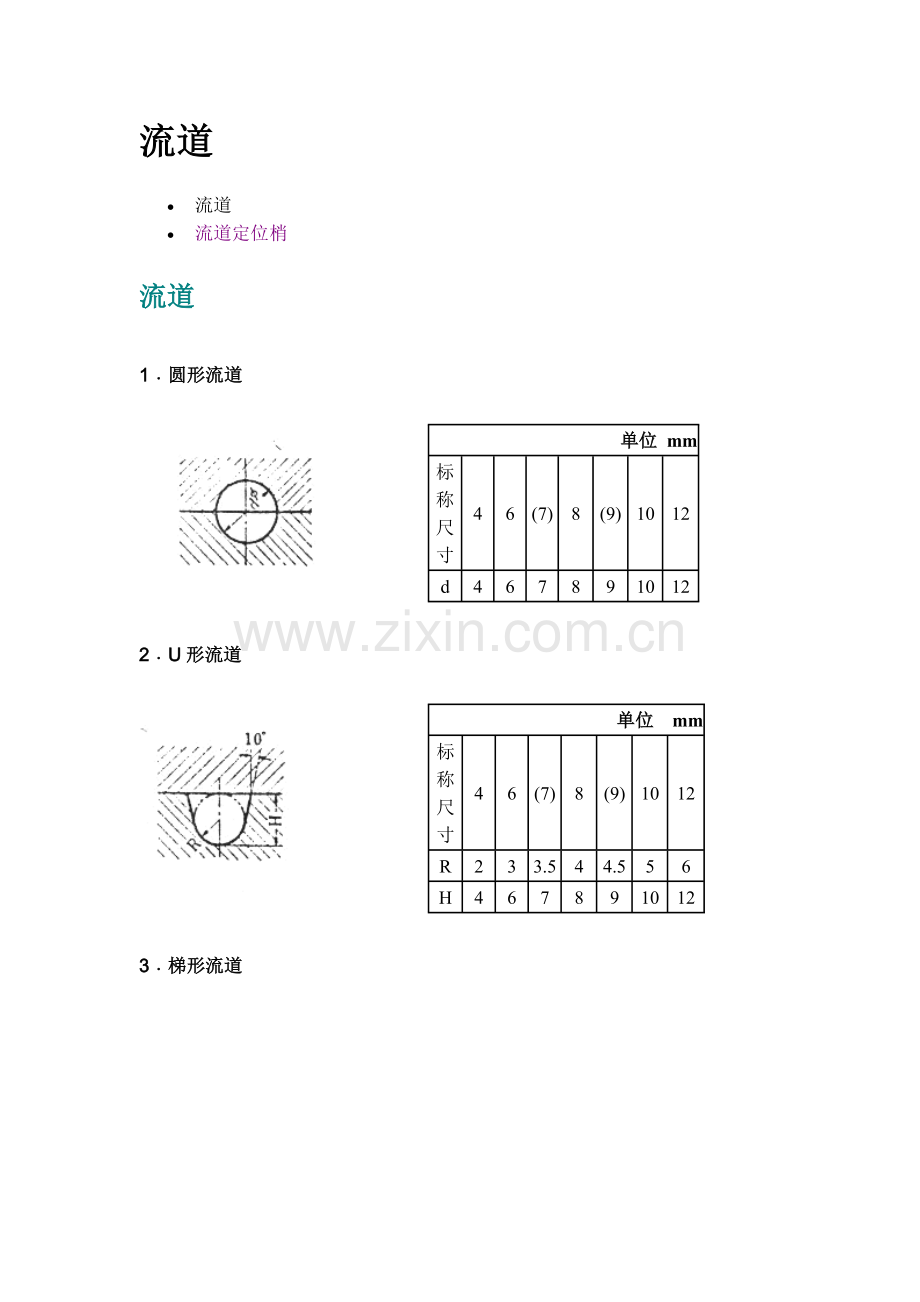

流道
1﹒圆形流道

单位  mm
标称尺寸
4
6
(7)
8
(9)
10
12
d
4
6
7
8
9
10
12

2﹒U形流道

单位    mm
标称尺寸
4
6
(7)
8
(9)
10
12
R
2
3
3.5
4
4.5
5
6
H
4
6
7
8
9
10
12

3﹒梯形流道

单位  mm
标称尺寸
4
6
(7)
8
(9)
10
12
W
4
6
7
8
9
10
12
H
3
4.0
5
5.5
6.0
7
8

流道选用例
1）以成形品重量作基准
标称尺寸
成形品重量（oz）
4
3
6
12
8
10
12以上
12
大形
2）以投影面积作基准（cm2）
标称尺寸
成形品投影面积
极参与
10以下
7
50
（7﹒5）
200
8
500
9
800
10
1200
注﹕上表所列之值为一般使用例﹐但应视成形材料及特性成品形状等﹐必需作较大之增减﹒
流道定位梢

                                                                                                                    单位  mm
标称尺寸
d
D
H
d1
d2
d3
h
m
θ
尺寸
尺寸公差（m6）
尺寸
尺寸公差
4﹒0
4.0
+0.012
+0.004
8.0
6﹒0
0~0.1
3.0
2.8
2.3
2.5
5.0
10º
5﹒0
5.0
9.0
3.5
3.3
2.8
3
6﹒0
6.0
10.0
4.0
3.8
3.0
3
7.0
8﹒0
8.0
+0.015
+0.006
13.0
8﹒0
5.0
4.8
4.0
4
20º
10﹒0
10.0
15.0
6.0
5.8
4.8
5
12.0
12.0
+0.018
+0.007
17.0
8.0
7.2
6.2
5
1.   材料      SK3~SK5,SKS2,SKS3及SACM1
2﹒ 硬度      流道定位梢前端热处理场合﹐硬度为HRC50以上﹒
3﹒  制品标称法      名称﹐形式及标称尺寸xL
                            例﹕流道定位梢    A形    10 x  55
流道定位梢应用例
使用例
摘要
使用例
摘要

最广泛使用之方法﹐使用M5螺栓﹐在型模运搬时防止其  落下﹒流道定位梢承受型模板间之材料压力﹒

一般使用法
轴之配合公差﹐在døF7孔段为f6~7,在H7孔间亦适用此级公差﹒

使用于型模板上制有装接螺孔之场合  ﹒

流道定位梢装入于衬板中之例﹒

流道定位梢及流道衬板滑动部间﹐不得有如图所示﹐在梢侧有凹入点﹒
此种场合流道附着于衬板上而不落下﹒

流道定位梢突出于流道衬板中﹐  作用良好﹒一般  突出0~0.5﹒
