MCUZD型
微电脑高频电磁振网筛使用说明书
一、简介
MCUZD型高频振动筛控制器是利用微电脑控制的数字式控制器，分别对8路振动器激振力的大小独立控制，使整台振动筛的工作更加平稳，控制频率精度更高。同时该控制器具有高频振动（3000hz/min），中频振动（1500hz/min）及低频振动（750hz/min），。

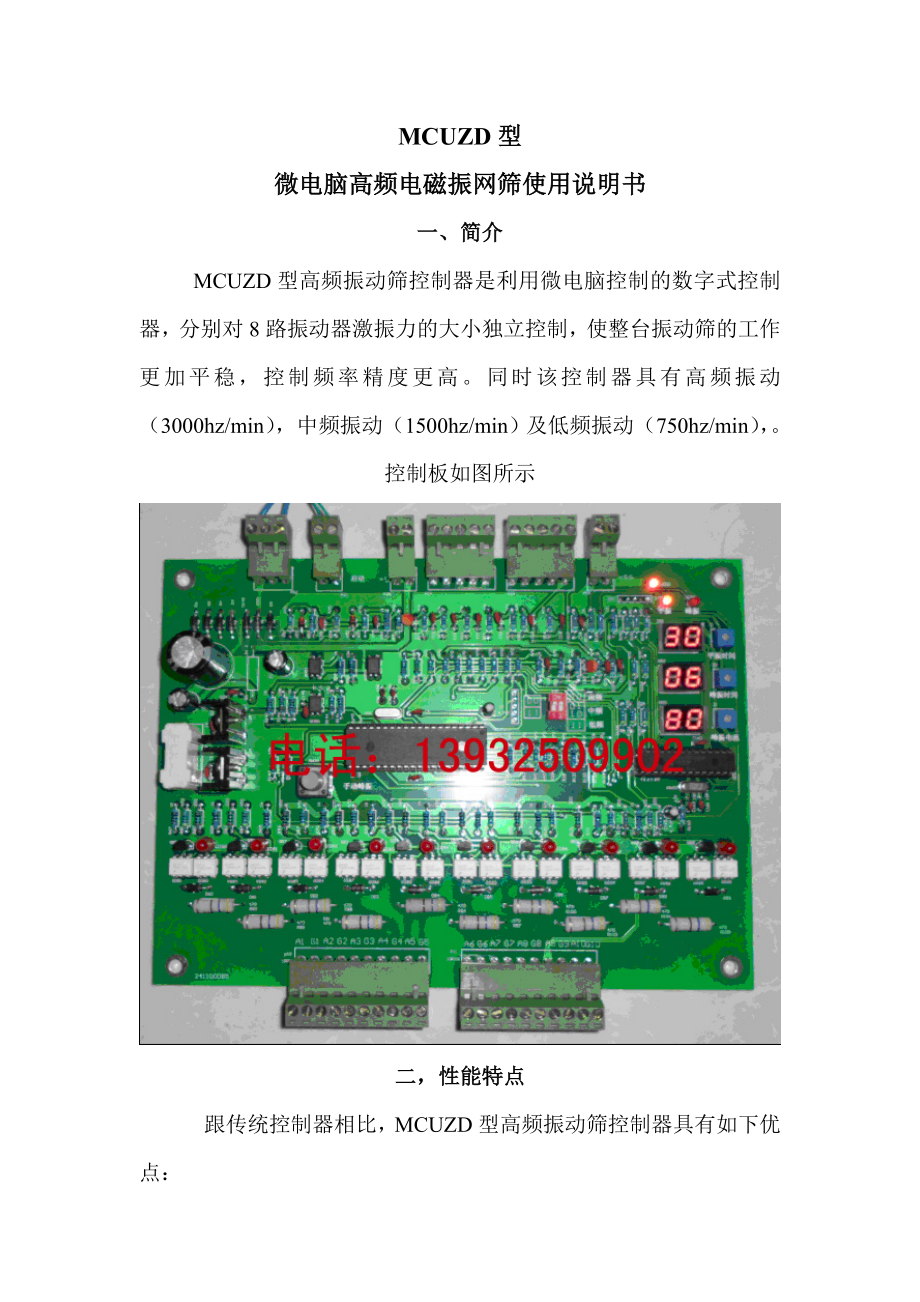

控制板如图所示

二，性能特点
跟传统控制器相比，MCUZD型高频振动筛控制器具有如下优点：
1， 该控制器同时可以单独控制8台振动器，且每个振动器激振力独立可调，同时对每个振动器的最大激振力加入一定限制，防止振动器失控损坏设备。
2， 当设备运行一定时间时，微电脑根据用户所设定的时间间隔定期发出强振信号使8台振动器同时强振一段时间，来清理筛网中堵塞的矿粉颗粒。强振时间间隔为1-99S，强振时间为1-10s，强振振幅为0-100%。
3， 该振动器具有软起、软停工能，启动时间与停止时间约为5S左右,防止筛网因启动和停止时冲击过大，延长筛网寿命。
三、安装调试
将控制箱安装完备后，将地线与箱体连接好，打开控制箱门，按照图纸将AC220V电压接在空气开关的上接线端子上（注：电源线不低于6mm2，否则容易烧毁主板变压器），然后将8个振动器的两条线分别接在控制箱底部对应的接线端子上。调节“平振时间”、“峰振时间”、“峰振电流”等参数，使之符合生产要求。设置参数方式如下：平振时间为1-99s ，锋振时间为1-10s，锋振电流为相对数，最大为99。
接通电源，首先调节最高振动力限副，防止在以后工作过程中中途停机检修时，别人误动电位器而突然开机时因设备振动力过大而损坏设备。具体调节过程如下：将8路电流调节电位器旋钮全部调节至最小，打开箱门，合上柜内空气开关气，关闭箱门，打开振动开关，此时因为电位器调节均为0，因此振动器仍然不振动，缓慢将调节电流电位器，此时振动器开始振动，当振动器电流到达为1A时，停止调节，然后按下仪表面板上“峰振”按钮，此时振网筛处于峰振状态，观察电流表电流是否合适，如果振动电流过大，将峰振电流调小，反之，将峰振电流调大。锋振电流同时为振动的最高电流，如果锋振电流设置过小，则有可能平振电流调节不上去，也没有锋振，相反如果锋振电流设置过大，则振动时有可能会损坏电磁铁，设置锋振电流时，首先按下控制板上“手动锋振”按钮，使设备处于锋振状态，然后缓慢调节锋振电流调节电位器，同时观察电流表，一般情况下，将锋振电流调节到1.8-2A即可。
注意，“峰振”测试时不允许长时间按下“峰振”按钮，以免损坏设备。当调节完备后，则可以开始正式试运行了。当设定完备后，
注：峰振电流为最高振动力限副，当设定好峰振振幅后，如论怎样调节电流电位器，振动电流均不超过峰振电流，在运行当中有效的保护了设备。
3，频率选择：根据用户需求，按下“频率选择”按钮，在高频状态下振动器振动频率为3000hz/min，在中频状态下振动器振动频率为1500hz/min，在低频状态下振动器振动频率为750hz/min。
四、故障原因及修理
故障现象
可能原因
检修方法
1，无法启动
1， 柜内保险丝烧断
2， 启动开关损坏
3， 启动开关与线路板接线端子接触不良
4， 电位器位置在最小位置
5， 线路板电源不正常
6， 峰振电流调节过小
7， 中央控制板电源接反。
1， 更换保险丝
2， 用万用表检查启动开关是否正常
3， 检查相关连线
4， 适当调节电位器，看设备能否启动
5， 观察控制板电源指示灯是否点亮。检查电路板供电电源电压，主控板电压为9V左右，
6， 参照使用说明书，适当增大峰振电流
7， 将中央控制板9V电源线调换即可。
2，工作时某一路或几路激振器不工作。。
1， 电路保险损坏。
2， 电流调节电位器损坏或电位器连线断开。
3， 激振器线圈烧毁
4， 电流表损坏
5， 可控硅损坏

1， 检查并更换相应的保险。
2， 检查电位器及其连线，必要时更换电位器。
3， 检查激振器线圈是否正常。
4， 检查并更换相应的电流表
5， 检查相应的可控硅是否正常。

3，设备峰振没有
1， 峰振电流调节过小
2， 检查峰振时间是否为0
1， 参照使用说明书适当增大峰振电流即可。
2， 当峰振时间为0时，则没有峰振，应按需求调节好峰振时间，重新启动即可
4，设备电源线发热，变压器初级容易烧毁
1，控制柜内电源主线过细
1，加大控制柜内电源主线，单台主线不得低于6mm2，，如果整个车间内所接的振动筛过多，还得加大电源主线，避免电路损耗过大引起整个线路象限不平衡而烧毁主变压器。
