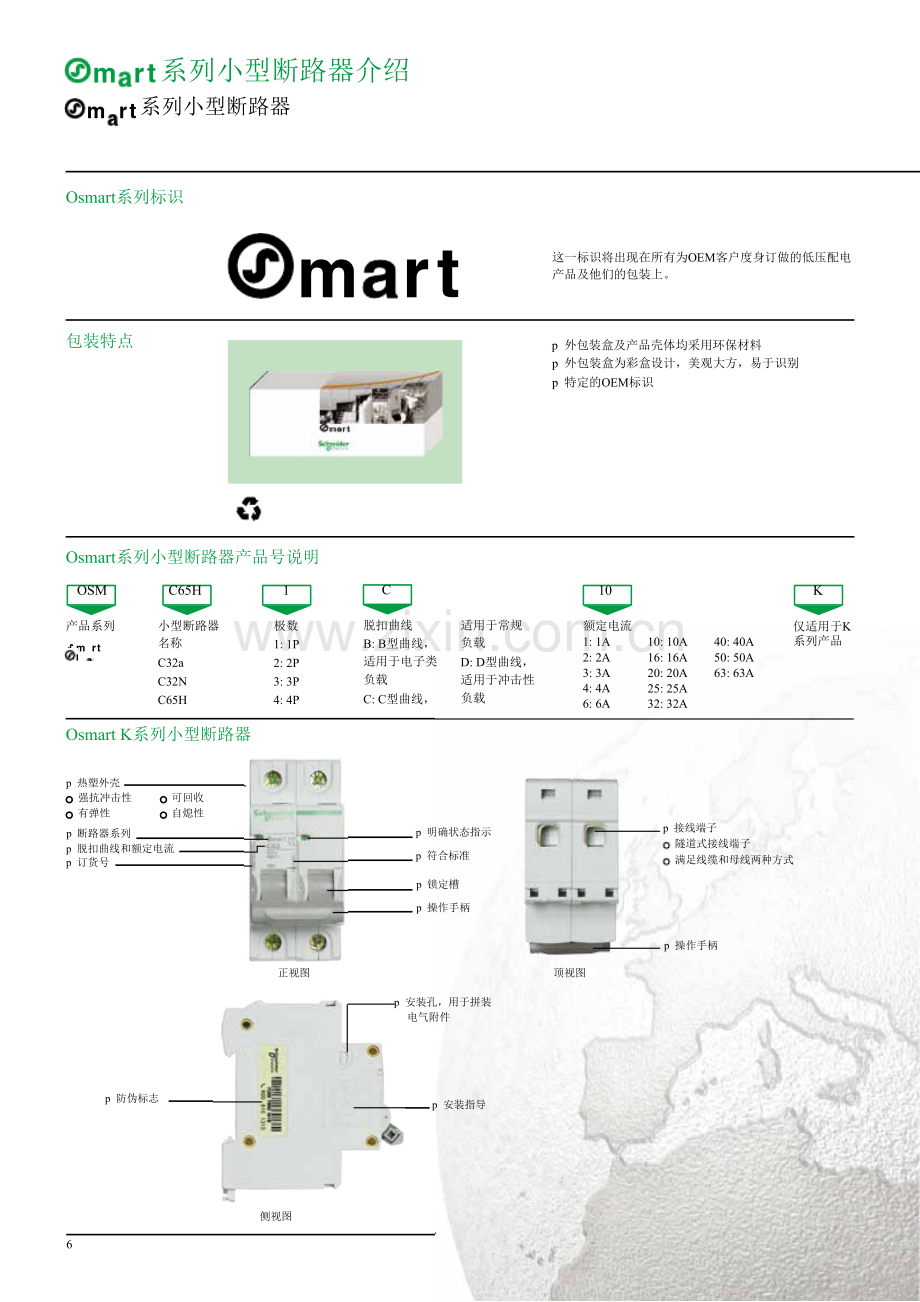

系列小型断路器介绍
系列小型断路器

Osmart系列标识

这一标识将出现在所有为OEM客户度身订做的低压配电
产品及他们的包装上。

包装特点


p 外包装盒及产品壳体均采用环保材料

p 外包装盒为彩盒设计，美观大方，易于识别
p 特定的OEM标识

Osmart系列小型断路器产品号说明

OSM
C65H
1
C
10
K

产品系列

小型断路器
名称
C32a
C32N
C65H

极数
1: 1P
2: 2P
3: 3P
4: 4P

脱扣曲线
B: B型曲线，
适用于电子类
负载
C: C型曲线，

适用于常规
负载
D: D型曲线，
适用于冲击性
负载

额定电流
1: 1A
2: 2A
3: 3A
4: 4A
6: 6A


10: 10A
16: 16A
20: 20A
25: 25A
32: 32A


40: 40A
50: 50A
63: 63A

仅适用于K
系列产品

Osmart K系列小型断路器

p 热塑外壳

强抗冲击性
有弹性
可回收
自熄性

p 断路器系列
p 脱扣曲线和额定电流
p 订货号
p 明确状态指示
p 符合标准
p 接线端子
隧道式接线端子
满足线缆和母线两种方式

p 锁定槽
p 操作手柄

p 操作手柄

6


p 防伪标志

正视图

侧视图


p 安装孔，用于拼装
电气附件

p 安装指导

顶视图

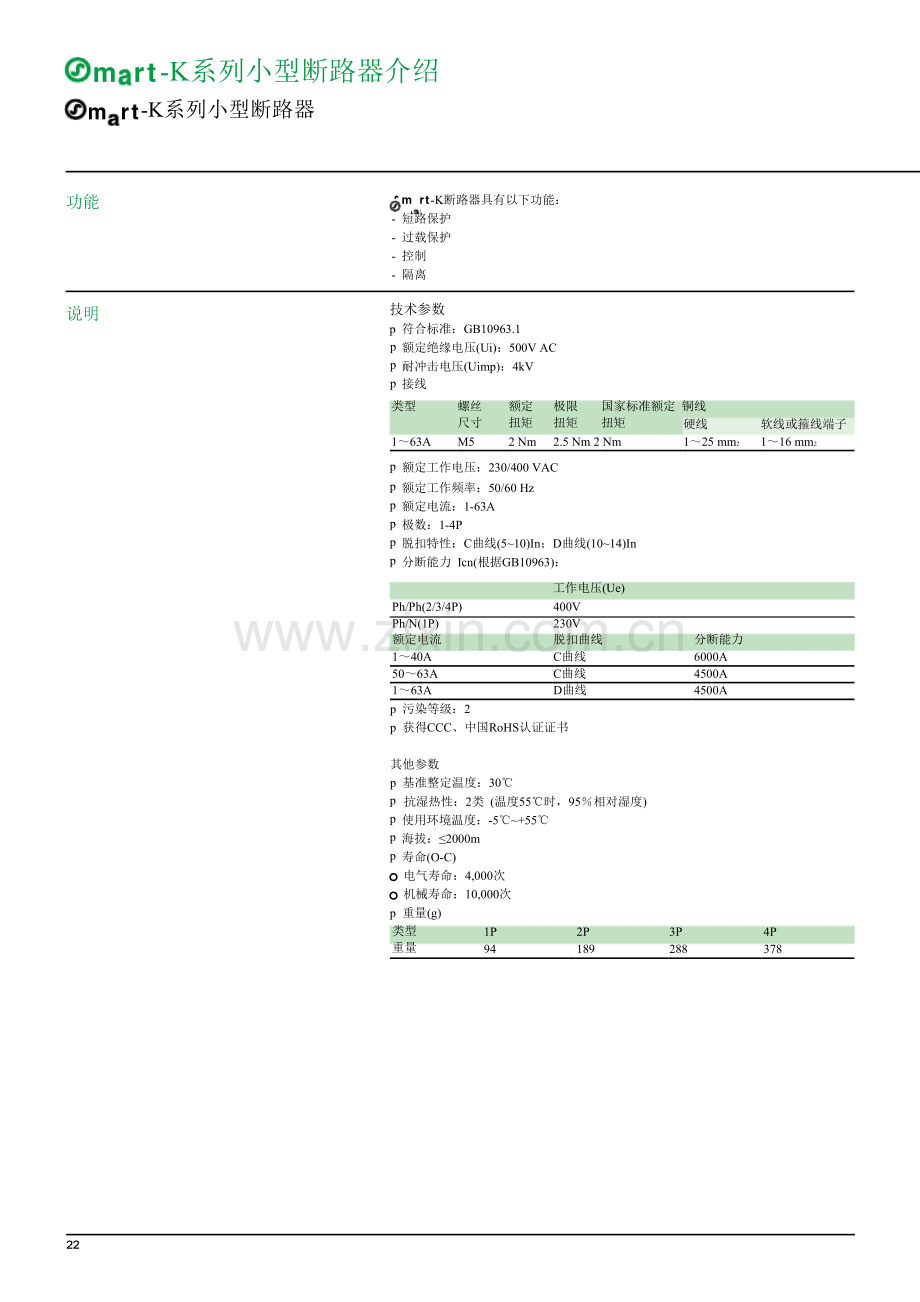

-K系列小型断路器介绍
-K系列小型断路器

功能

说明


-K断路器具有以下功能：
- 短路保护
- 过载保护
- 控制
- 隔离

技术参数
p 符合标准：GB10963.1

p
p
p
额定绝缘电压(Ui)：500V AC
耐冲击电压(Uimp)：4kV
接线

类型
螺丝
额定
极限
国家标准额定 铜线

尺寸
扭矩
扭矩
扭矩
硬线
软线或箍线端子

1～63A
M5
2 Nm
2.5 Nm 2 Nm
1～25 mm2
1～16 mm2

p
p
p
p
p
p
额定工作电压：230/400 VAC
额定工作频率：50/60 Hz
额定电流：1-63A
极数：1-4P
脱扣特性：C曲线(5~10)In；D曲线(10~14)In
分断能力 Icn(根据GB10963)：
工作电压(Ue)

Ph/Ph(2/3/4P)
Ph/N(1P)
400V
230V

额定电流
1～40A
50～63A
1～63A
脱扣曲线
C曲线
C曲线
D曲线
分断能力
6000A
4500A
4500A

p 污染等级：2
p 获得CCC、中国RoHS认证证书

其他参数
p 基准整定温度：30℃

p
p
p
p
抗湿热性：2类 (温度55℃时，95％相对湿度)
使用环境温度：-5℃~+55℃
海拔：≤2000m
寿命(O-C)

电气寿命：4,000次
机械寿命：10,000次
p 重量(g)

类型
重量
1P
94
2P
189
3P
288
4P
378

-K系列小型断路器介绍
-K电气附件
OF, SD

功能

说明


OF状态指示触点
p 指示断路器的合分状态

SD报警触点
p 断路器故障脱扣时发出信号
p 前面板上有机械指示，可指示故障脱扣

技术参数
OF状态指示触点

电压
电流

AC
AC
DC
240V
415V
110/125V
6A
3A
1A

p 额定工作频率：50Hz
p 获得CCC , 中国RoHS认证证书。

SD报警触点

电压
电流

AC
AC
DC
240V
415V
110/125V
6A
3A
1A

p 额定工作频率：50Hz
p 获得CCC, 中国RoHS认证证书。

＊ 适用于


-K系列小型断路器。


类型

OF

14 12 11

SD

94 92 91


宽度
(9mm的倍数)
1

1


产品号

OSM26924K

OSM26927K

附录
脱扣曲线

-K小型断路器
C型和D型脱扣曲线，符合GB10963.1标准，其瞬时磁
脱扣动作范围如下：
● C型曲线：(5-10) In
● D型曲线：(10-14) In


10000

1000

100

10

1

0.1

0.01

0.001


t(s)

1
10
-K小型断路器
100
1000
I/In

C型脱扣曲线

t(s)
10000

1000

100

10

1

0.1

0.01

0.001

1
10
-K小型断路器
100
1000
I/In

D型脱扣曲线

附录
选择性配合表

-K 断路器

下级
上级
-K
C型曲线

额定电流In(A)
2
3
4
6
10
16
20
25
32
40
50
63

选择性故障电流极限
(A)
15
21
30
45
75
120
150
188
240
300
375
473

-K C型曲线
1
2
3
4
6
10
16
20
25
32
40
50
63

选择性故障电流极限
(A)
15
21
30
45
75
120
150
188
240
300
375
473

-K D型曲线
1
2
3
4
6
10
16
20
25
32
40
50

下级


上级


-K
D型曲线

额定电流In(A)
2
3
4
6
10
16
20
25
32
40
50
63

选择性故障电流极限
(A)
24
36
48
72
120
192
240
300
384
480
600
756

-K C型曲线
1
2
3
4
6
10
16
20
25
32
40
50

选择性故障电流极限
(A)
24
36
48
72
120
192
240
300
384
480
600
756

-K D型曲线
1
2
3
4
6
10
16
20
25
32
40
50
63

附录
温度修正系数表

断路器最大允许电流与断路器的环境温度有关。
环境温度是指断路器安装的配电箱或开关柜中的温度，各种配电器的参考温度见表格中的彩色行的数值。

-K 小型断路器

温度(℃)
0
5
10
15
20
25
30
35
40
45
50
55

额定电流值(A)

1
2
3
4
6
10
13
15
16
20
25
32
40
50
63
1.12
2.24
3.36
4.48
6.72
11.20
14.56
16.80
17.92
22.40
28.00
35.84
44.80
56.50
71.19
1.10
2.20
3.30
4.40
6.60
11.00
14.30
16.50
17.60
22.00
27.50
35.20
44.00
55.50
69.93
1.08
2.16
3.24
4.32
6.48
10.80
14.04
16.20
17.28
21.60
27.00
34.56
43.20
54.75
68.99
1.07
2.14
3.21
4.28
6.42
10.70
13.91
16.05
17.12
21.40
26.75
34.24
42.80
54.00
68.04
1.05
2.10
3.15
4.20
6.30
10.50
13.65
15.75
16.80
21.00
26.25
33.60
42.00
52.75
66.47
1.03
2.06
3.09
4.12
6.18
10.30
13.39
15.45
16.48
20.60
25.75
32.96
41.20
51.60
65.02
1.00
2.00
3.00
4.00
6.00
10.00
13.00
15.00
16.00
20.00
25.00
32.00
40.00
50.00
63.00
0.95
1.90
2.85
3.80
5.70
9.50
12.35
14.25
15.20
19.00
23.75
30.40
38.00
47.50
59.85
0.90
1.80
2.70
3.60
5.40
9.00
11.70
13.50
14.40
18.00
22.50
28.80
36.00
45.00
56.70
0.88
1.76
2.64
3.52
5.28
8.80
11.44
13.20
14.08
17.60
22.00
28.16
35.20
44.00
55.44
0.85
1.70
2.55
3.40
5.10
8.50
11.05
12.75
13.60
17.00
21.25
27.20
34.00
42.50
53.55
0.80
1.60
2.40
3.20
4.80
8.00
10.40
12.00
12.80
16.00
20.00
25.60
32.00
40.00
50.40

-K 小型断路器

67.5

73

18
36
54
72
5.5
43.5
18.5
5.5
43.5
18.5

1P


2P


3P


4P


1P侧视图


2-4P侧视图

OF状态指示触点 / SD报警触点

9


5.5


37


70

45
36
45
77
45
83
78
83
78
