实验五 无失真传输系统
姓名：张恒 学号：10071201042 班级：电信10-2 院系：电子与信息工程学院
实验地点：物理楼212 实验日期：2011年11月9日星期三
一、 实验目的
理解无失真传输的概念
理解无失真传输的条件
二、 实验内容
观察信号在无失真系统中的波形
观察信号在无失真系统中的波形
三、 实验仪器
1、 信号与系统实验箱一台
2、 系统频域与复域的分析模块一块
3、 双踪示波器一台
四、 实验原理
1、 什么是无失真传输
无失真传输是指响应信号与激励信号相比，只是大小与出现的时间不同，而无波形上的变化。设激励信号为，响应为，可知 。
2、 如何实现无失真传输

为满足 （1）这一条件，其频域上的关系应满足 （2）
从信号与系统的观点看，信号在通过系统时，系统相当于一个频谱变换器，由系统的无失真条件可知，只有当系统频谱 （3）时系统才能对输入信号做到无失真传输，由（3）式可知，为使信号在通过线性系统时产生任何失真，系统频率复频特性必须在信号的全部频带内为一常数，相频特性应为一通过原点的直线。

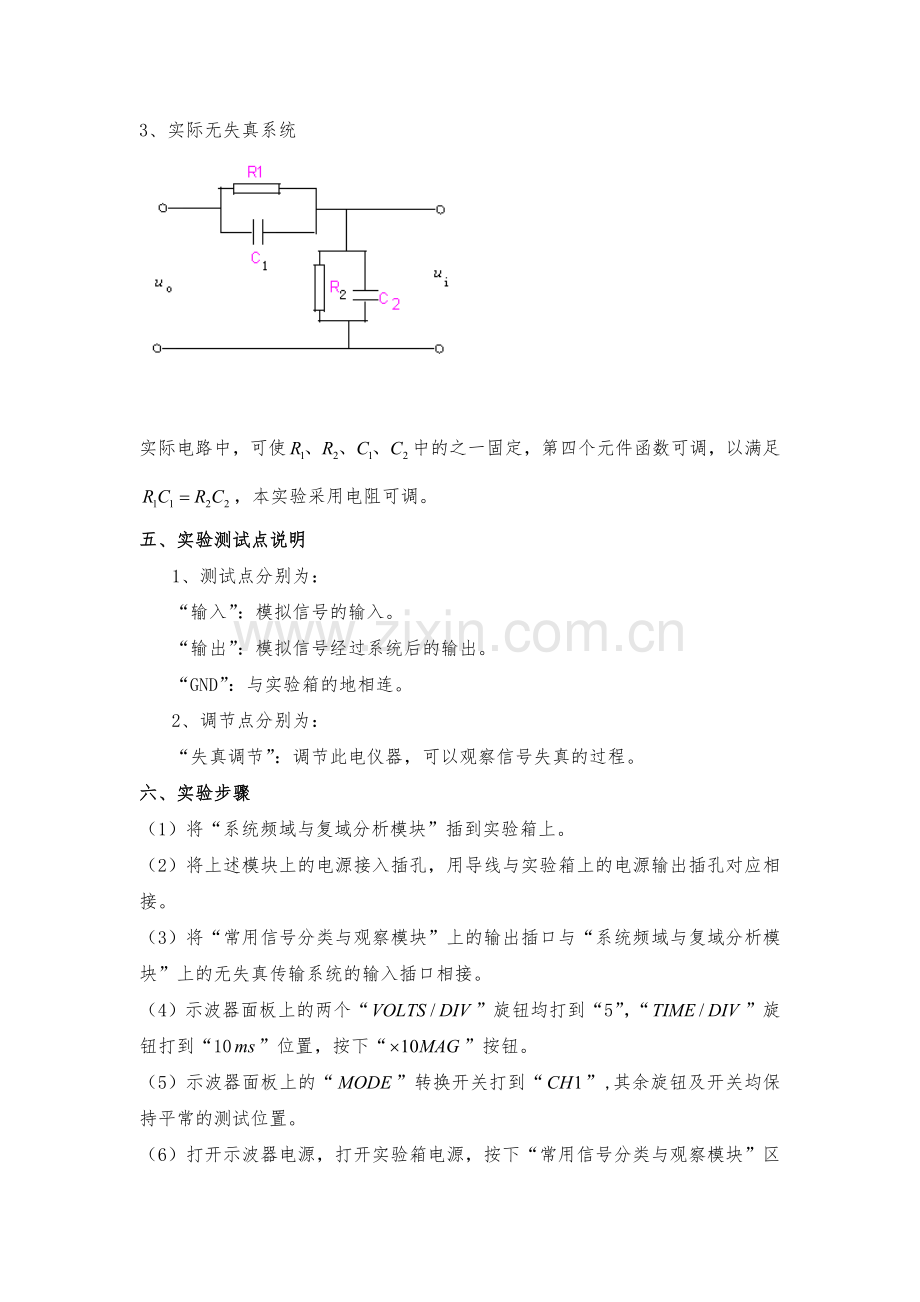

3、 实际无失真系统

实际电路中，可使中的之一固定，第四个元件函数可调，以满足，本实验采用电阻可调。
五、实验测试点说明
1、测试点分别为：
“输入”：模拟信号的输入。
“输出”：模拟信号经过系统后的输出。
“GND”：与实验箱的地相连。
2、调节点分别为：
“失真调节”：调节此电仪器，可以观察信号失真的过程。
六、实验步骤
（1） 将“系统频域与复域分析模块”插到实验箱上。
（2） 将上述模块上的电源接入插孔，用导线与实验箱上的电源输出插孔对应相接。
（3） 将“常用信号分类与观察模块”上的输出插口与“系统频域与复域分析模块”上的无失真传输系统的输入插口相接。
（4） 示波器面板上的两个“”旋钮均打到“5”，“”旋钮打到“10”位置，按下“”按钮。
（5） 示波器面板上的“”转换开关打到“”,其余旋钮及开关均保持平常的测试位置。
（6） 打开示波器电源，打开实验箱电源，按下“常用信号分类与观察模块”区中的三个电源按钮及,把实验箱最左上角的模块上的“+12V，-12V，GND”和“复域分析模块”上的相对应的“+12V，-12V，GND” 用导线连接上，可以看到实验箱左上角的4个二极管以及“复域分析模块”上的2个二极管发光。
（7） 用双踪示波器上的一根电缆测试线将与“复域分析模块”上的输入相接，另一根将与输出相接。
（8） 按下“常用信号分类与观察模块”区中的方波信号按钮，调节示波器上的“”旋钮，使之能很方便地看到测试信号。
（9） 将示波器上的“”开关打向“”，观察输入信号，然后再打向“”，观察输出信号。若输出信号波形相对于输入信号有失真，可调节无失真系统上的电位器调节旋钮，直到输出无失真。
方波信号：

50us 5V
正弦信号：

50us 5V
三角波信号：

50us 5V
（10） 为进一步观察无失真传输系统的特性，可将“常用信号分类与观察模块”上的“钟形脉冲”按钮按下
“”通道上的“”打向“2”
“”通道上的“”打向“1”
“”打向“”
“”开关打向“”
钟形脉冲：

调节“无失真传输系统”上的电位器，可以看到输出信号的变化，请配合以画图给予描述。
