大连石化分公司四催化装置烟气脱硫处理项目

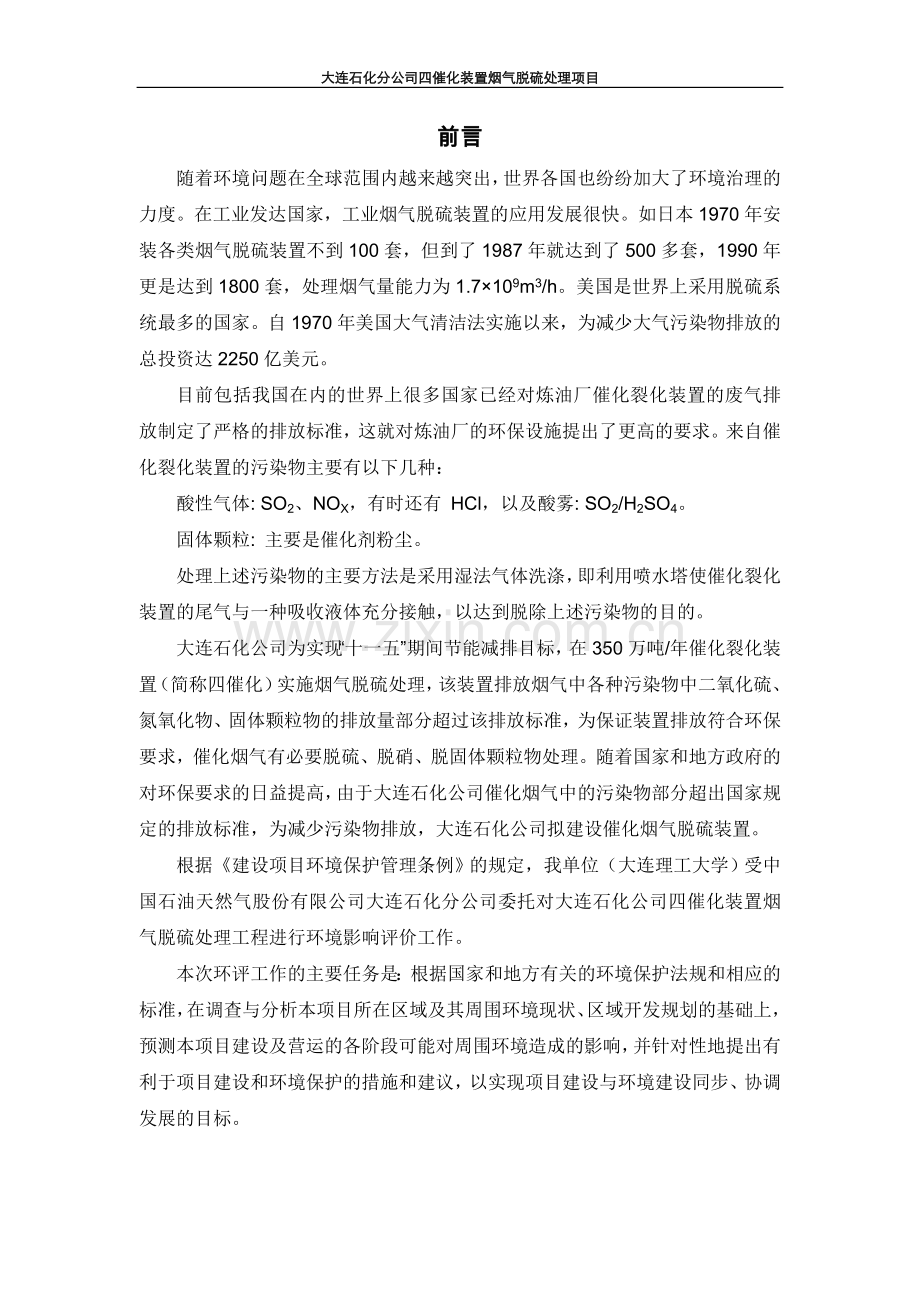

前言
随着环境问题在全球范围内越来越突出，世界各国也纷纷加大了环境治理的力度。在工业发达国家，工业烟气脱硫装置的应用发展很快。如日本1970年安装各类烟气脱硫装置不到100套，但到了1987年就达到了500多套，1990年更是达到1800套，处理烟气量能力为1.7×109m3/h。美国是世界上采用脱硫系统最多的国家。自1970年美国大气清洁法实施以来，为减少大气污染物排放的总投资达2250亿美元。
目前包括我国在内的世界上很多国家已经对炼油厂催化裂化装置的废气排放制定了严格的排放标准，这就对炼油厂的环保设施提出了更高的要求。来自催化裂化装置的污染物主要有以下几种：
酸性气体: SO2、NOX，有时还有 HCl，以及酸雾: SO2/H2SO4。
固体颗粒: 主要是催化剂粉尘。
处理上述污染物的主要方法是采用湿法气体洗涤，即利用喷水塔使催化裂化装置的尾气与一种吸收液体充分接触，以达到脱除上述污染物的目的。
大连石化公司为实现“十一五”期间节能减排目标，在350万吨/年催化裂化装置（简称四催化）实施烟气脱硫处理，该装置排放烟气中各种污染物中二氧化硫、氮氧化物、固体颗粒物的排放量部分超过该排放标准，为保证装置排放符合环保要求，催化烟气有必要脱硫、脱硝、脱固体颗粒物处理。随着国家和地方政府的对环保要求的日益提高，由于大连石化公司催化烟气中的污染物部分超出国家规定的排放标准，为减少污染物排放，大连石化公司拟建设催化烟气脱硫装置。
根据《建设项目环境保护管理条例》的规定，我单位（大连理工大学）受中国石油天然气股份有限公司大连石化分公司委托对大连石化公司四催化装置烟气脱硫处理工程进行环境影响评价工作。
本次环评工作的主要任务是：根据国家和地方有关的环境保护法规和相应的标准，在调查与分析本项目所在区域及其周围环境现状、区域开发规划的基础上，预测本项目建设及营运的各阶段可能对周围环境造成的影响，并针对性地提出有利于项目建设和环境保护的措施和建议，以实现项目建设与环境建设同步、协调发展的目标。

1.总论
1.1评价目的
本项目的评价工作主要是从保护环境以及环境的可持续发展的原则出发，根据建设项目的工程特点，对于项目在施工、运营期间带来的环境影响进行全面、科学的论证，以达到以下目的：
u通过对本项目所在区域社会、经济和自然环境等诸多方面的调查，以及对该区域环境空气质量、声环境质量等进行背景监测和评价，掌握该区域的环境现状，为本项目的预测评价和环境管理提供可靠的基础资料；
v通过项目建设各阶段的环境影响因素分析，确定并量化本项目可能产生的污染物以及其主要环境影响；
w预测各类环境影响的程度和范围，包括大气预测以及噪声预测，并主要对本项目运行前后催化裂化装置烟气排放对区域的影响进行对比分析；
x在项目设计施工之前，预测项目施工期及投产后可能对环境产生的影响行为及其影响的程度，据此提出相应的污染防治措施及建议，制定环境监测计划，并综合考虑环境效益、社会效益和经济效益的统一，论证项目的可行性，为环境管理部门决策提供科学依据，为工程设计提供指导性意见。
1.2评价依据
本次环境影响评价的主要工作依据和工程技术资料见表1-1和表1-2，涉及的规划文件等见表1-3。

表1-1环评编制依据—法律法规
序号
文 件 名 称
编 号
文件来源
时 间
1
中华人民共和国环境保护法
主席令22号
七届人大十一次
1989.12
2
中华人民共和国环境影响评价法
主席令77号
九届人大三十次
2002.10
3
中华人民共和国大气污染防治法
主席令32号
九届人大十五次
2000.4
4
中华人民共和国噪声污染防治法
主席令77号
八届人大
1989.12
5
中华人民共和国固体废物污染环境防治法
主席令31号
十届人大十三次
2005.4.1
6
建设项目环境保护管理条例
环保局253号令
国务院
1998.11
7
中华人民共和国水污染防治法
主席令87号
十届人大三十二次
2008.2
8
环境影响评价公众参与暂行办法
环发［2006］
28号
国家环保总局
2006.02
9
关于加强环境影响评价管理防范环境风险的通知
环发［2005］
152号
国家环保总局
2005.12
10
国务院关于落实科学发展观加强环境保护的决定
国发[2005]
39号
国务院
2005
11
辽宁省环境保护条例
—
辽宁八届人大
1993.9
12
大连市人民政府办公厅关于调整大连市环境空气质量功能区划的通知
大政办发[2005]42号
大连市人民政府
2005
13
关于严格控制建设项目主要污染物排放总量强化污染减排工作有关问题的通知
辽环发[2007]
34号
辽宁省环保局
2007
14
关于印发大连市“十一五”污染物减排重点项目实施计划的通知
大政发[2007]
68号
大连市人民政府
2007.6
15
关于印发《辽宁省建设项目环境监理管理暂行办法》的通知
辽环发[2007]
24号
辽宁省环保局
2007
16
关于发布大连市产业发展指导目录的通知
大经发〔2006〕140号
大连市经济委员会
2006.12.4

表1-2评价技术导则及技术资料一览表
项目
序号
编号或文件来源
资料名称及分类
工
作
导
则
1
HJ/T2.1-1993
环境影响评价技术导则——总则
2
HJ/2.2-2008
环境影响评价技术导则——环境空气
3
HJ/T2.3-1993
环境影响评价技术导则——地面水环境
4
HJ/2.4-2009
环境影响评价技术导则——声环境
5
HJ/T169-2004
建设项目环境风险评价技术导则
表1-3其他文件一览表
项 目
序号
编号或文件来源
资料名称及分类
其它
1
中国石油天然气股份有限公司大连石化分公司
大连石化分公司四催化装置烟气脱硫处理环境影响评价委托书
2
大石化项目设计院
大连石化分公司四催化装置烟气脱硫处理可行性研究报告
1.3环境功能区划及评价标准
1.3.1项目所在区域环境功能区划
㈠环境空气质量功能区划
根据大连市人民政府文件，大政办发[2005]42号《大连市人民政府办公厅关于调整大连市环境空气质量功能区区划的通知》，本项目位于三类环境空气质量功能区，环境空气质量执行《环境空气质量标准》（GB3095-1996）三级标准。
㈡环境噪声功能区划
根据大连市人民政府2006年12月20日发布的《大连市人民政府办公厅关于大连市中心城区环境噪声标准适用区划的通知》（大政办发[2006]190号），中国石油天然气股份有限公司大连石化分公司所辖区域为规定的三类区，相应执行《城市区域环境噪声标准》（GB3096-93）中的3类标准。

1.3.2环境质量标准
㈠环境空气质量标准(GB3095-1996)
表1-4环境空气质量标准
评价因子
三级标准限值
单位
备注
年均值
日均值
小时均值
mg/m3
GB3095-1996
SO2
0.10
0.25
0.70
NO2
0.08
0.12
0.24
PM10
0.15
0.25
—
TSP
0.30
0.50
—
㈡城市区域环境噪声标准(GB3096-2008)。
表1-5城市区域环境噪声标准(GB3096-2008)
类别
昼间
夜间
单位
3类
65
55
dB（A）
1.3.3污染物排放标准
㈠大气污染物综合排放标准(GB16297-1996)
表1-6大气污染综合排放标准(GB16297-1996)(现有/新建污染源)
污染源
最高允许排放浓度
mg/m3
最高允许排放速率，kg/h
排气筒高度，m
三级
二氧化硫
700/550
150/70
697.5/120
氮氧化物
420/240
207/35
颗粒物
150/120
337.5/177
㈡辽宁省污水综合排放标准(DB21/1627-2008)
表1-9辽宁省污水综合排放标准(DB21/1627-2008)
污染物名称
最高允许排放浓度(mg/L)
排入污水处理厂
CODcr
300
SS
30
氨氮
300

㈢噪声排放标准
u建筑施工场界噪声限值(GB12523-1990)
表1-7建筑施工场界噪声限值(GB12523-1990)
评价标准
施工阶段
昼间
夜间
75 dB(A)
55 dB(A)
土石方
85 dB(A)
禁止施工
打桩
70 dB(A)
55 dB(A)
结构
65 dB(A)
55 dB(A)
装修
v工业企业厂界环境噪声排放标准(GB12348-2008)
表1-8工业企业厂界环境噪声排放标准(GB12348-2008)
类别
昼间
夜间
单位
3类
65
55
dB（A）
1.4评价等级
1.4.1大气环境评价等级划分
按照《环境影响评价技术导则-大气环境》(HJ2.2-2008)规定，分别计算每一种污染物的最大地面浓度占标率Pi(第i个污染物)，及第i个污染物的地面浓度达标准限值10%时所对应的最远距离D10%，其中Pi定义为：
Pi=(Ci/C0i)×100%
式中：Pi—第i个污染物的最大地面浓度占标率，%；
Ci—采用估算模式计算出来的第i个污染物的最大地面浓度，mg/m3；
C0i—第i个污染物的环境空气质量标准，mg/m3；
C0i一般选用GB3095中小时平均取样时间的二级标准的浓度限值。本项目排放净化催化烟气中各污染物的排放量分别为SO2：19.44g/s、NOx：5.56g/s、烟尘：11.67g/s。评级工作等级的判定依据见表1-10，污染物最大地面浓度占标率计算见表1-11。

表1-10大气环境评价工作等级判定依据
评价工作等级
评价工作等级判据
一级
Pmax≥80%，且D10%≥5km
二级
其他
三级
Pmax＜10%或D10%＜污染源距厂界最近距离
表1-11 最大落地浓度占标率计算
污染物
Ci
C0i
Pi
D10%
NOx
0.018
0.24
7.5%
—
SO2
0.062
0.5
12.4%
610m
PM10
0.037
0.45
8.2%
—
因此，根据《环境影响评价技术导则-大气环境》(HJ2.2-2008)确定大气环境影响评价等级为二级。
1.4.2水环境评价等级划分
本项目运营期间的废水主要是含盐污水的排放，排放量约在554.4t/d。根据《环境影响评价技术导则——地面水环境》HJ/T2.3-93对评价工作等级划分原则，对地面水评价等级的划分是依据污水水质的复杂程度、污水排放量、纳受水域的规模以及对它的水质的要求来确定。本工程主要排水来自于生产性废水—含盐污水的排放，最大排水量在554.4m3/d(<1000m3/d)，污水均经厂区内的污水处理场处理，达标后排入邻近的海域，因此，确定水环境影响评价等级为三级。

1.4.3声环境评价等级划分
根据《环境影响评价技术导则——声环境》（HJ/2.4-2009）中噪声环境影响评价工作等级划分的基本原则见表1-12。
表1-12 噪声评价工作等级判定依据
评价工作等级
评价工作等级判据
一级
评价范围内有适用于GB3096规定的0类声环境功能区域，以及对噪声有特别限制要求的保护区等敏感目标，或建设项目建设前后评价范围内敏感目标噪声级增高量达5dB(A)以上（不含5dB(A)），或受影响人口数量显著增多时，按一级评价。
二级
建设项目所处的声环境功能区为GB3096规定的1类、2类地区，或建设项目建设前后评价范围内敏感目标噪声级增高量达3dB(A)～5dB(A)（含5dB(A)），或受噪声影响人口数量增加较多时，按二级评价。
三级
建设项目所处的声环境功能区为GB3096规定的3类、4类地区，或建设项目建设前后评价范围内敏感目标噪声级增高量在3dB(A)以下（不含3dB(A)），且受影响人口数量变化不大时，按三级评价。
本项目拟建区域属于3类噪声标准区，建设位置位于大连石化分公司内部四催化装置旁，距离居民区等声环境敏感点较远，因此确定本次评价中噪声环境影响评价的工作等级为三级。
1.5评价范围
各环境评价要素的评价范围是根据评价等级以及工程、污染物等特征，并以主要评价因子受影响的方向为扩展距离。
u大气环境：本项目环境空气影响评价等级为二级，考虑本项目所在区域地形、地理特征以及敏感目标的分布情况，以本项目烟囱为中心，以2.5km为半径的圆，总评价面积19.63km2。
v声环境：按照《环境影响评价技术导则——声环境》（HJ/2.4-2009）本项目噪声评价范围取大连石化分公司厂界外200m范围内。
1.6评价内容及重点
本项目属于扩建项目，因此需要对大连石化分公司目前污染物排放情况进行分析核算，以明确其存在的主要环境问题；同时通过对四催化装置现有生产规模、生产工艺特点的分析，同时，结合本次扩建的规模、内容和水平，提出相应的清洁生产要求和环保治理措施，改进原有的环境问题，与原有的污染物排放总量进行比较。为此，确定出本项目的评价重点为：
Œ对该企业按现有生产设备及工艺条件下的污染物的排放量进行核算分析，摸清企业现存的主要环境问题；
对本次扩建实施后，生产过程中主要污染物——废气、废水及固体废弃物的排放量进行统计，核算本项目实施前后的污染物排放总量的变化情况；
Ž对扩建后生产过程中产生的废气进行模拟预测，客观、准确地描述本项目对相关大气环境的影响范围和程度；
详细论证本次扩建项目污染防治措施的可行性，论证本项目的清洁生产性，对本项目运营后该区域的总污染负荷的变化情况进行比较与分析，同时提出本项目的环境管理、环境监理和环境监测计划。
1.7项目周边企业分布及环境保护目标
本工程环境敏感目标按2.5km排查，主要调查人口集中居住区和社会关注区（如学校、医院等）。具体调查结果汇总于表1-18及图1-3。
表1-18 环境保护目标调查表
序号
名称
相对方位/距离
功能区
环境要素
备注
一、居民区
1
山中村
西偏北1.2km
二类区
环境风险/大气
5590户
2
北山村
西侧1.1km
二类区
环境风险/大气
2512户
3
龙畔金泉
西北侧3.9km
二类区
环境风险
规划16.2万人
4
523厂居民区
北侧1.5km
二类区
环境风险/大气
1万人
5
椒北社区
西侧3.5km
二类区
环境风险
1876户
6
椒中社区
西侧3.8km
二类区
环境风险
2193户
7
椒东社区
西侧4.1km
二类区
环境风险
2018户
二、医院
1
第四人民医院
西侧4.3km
二类区
环境风险
床位数：420
2
大化医院
西侧3.2km
二类区
环境风险
床位数：304
3
东华医院
西偏北2.9km
二类区
环境风险

4
医大二院北院
西北侧1.4km
二类区
环境风险/大气
床位数：459
三、学校
1
海北路小学
北侧1.7km
二类区
环境风险/大气
508人
2
松山小学
西北侧2.1km
二类区
环境风险/大气
900人
3
鉴开中学
西北侧1.6km
二类区
环境风险/大气
1900人
4
十一中学
西偏北2.5km
二类区
环境风险/大气
1800人
5
七十七中学
西偏北2.9km
二类区
环境风险
1600人
6
海二小学
西侧1.3km
二类区
环境风险/大气
376人
7
二十高中
西北侧3.8km
二类区
环境风险
1800人
8
椒房小学
西侧3.9km
二类区
环境风险
300人
9
旅游职专
西侧4.4km
二类区
环境风险
800人
10
甘井子区中小学
劳动技能培训中心
北侧1.3km
二类区
环境风险/大气
1200人

2.企业现状概况
中国石油大连石化公司前身是大连石油七厂，由中国石油天然气股份有限公司大连石化分公司和中国石油大连石油化工公司两部分组成。由于历史原因，两公司同处一个厂区，其中大连石油化工公司主要为大连石化分公司提供相关配套服务。
中国石油大连石化公司的前身石油七厂始建于1933年。经过多年的扩建改造，加工量不断增加，2002年设计加工能力达到880万吨，2003年达到1050万吨，目前大石化公司原油一次加工能力为2050万t/a，主要加工大庆油及进口油。公司拥有常减压蒸馏、催化裂化、气体分馏等炼油装置51套，化工装置15套化工生产装置的现代化的大型炼化企业，是我国目前最大的炼化企业。2009年加工原油1603万吨，实现营业收入700亿元。
2.1大连石化分公司主要设备介绍
中国石油大连石化公司是一家大型炼化生产企业，原油加工能力2000万吨/年，其中加工含硫原油1550万吨/年。可生产汽油、煤油、柴油、润滑油基础油、石蜡、苯类、苯乙烯、聚丙烯、细旦纤维、EPS等200多个石化产品。公司主要的生产装置包括有三套常减压蒸馏装置、三套气分装置、三套重油催化裂化装置、两套连续重整装置、润滑油系统、柴油加氢装置、汽油加氢装置、三苯系统、两套聚丙稀装置及其它MTBE、烷基化、硫磺回收、中水回用和海水反渗透装置等。此外，在大连石化公司的所属港区建有深水码头和成品油码头。
2.2大连石化分公司主要产品介绍
大石化公司主要产品为汽油、煤油、柴油、润滑油基础油、石蜡、石脑油、液化气、聚丙烯等石化产品。
2.3大连石化分公司现有污染物排放统计
u大气污染物排放
大石化公司生产过程中产生的废气，按照排放方式的不同，分为有组织排放源和无组织排放源两类。有组织排放源主要是各装置加热炉的燃烧烟气、催化再生烟气、硫磺回收尾气以及非正常工况火炬焚烧放空等，排放的主要污染物是二氧化硫、氮氧化物和颗粒物。无组织排放源主要是石油储罐、装车、装船的大小呼吸挥发出的烃类和跑、冒、滴、漏所造成的排放。
v废水排放统计
大石化公司废水主要分为含油污水（海、淡混合污水）、含硫污水和假定净水（即冷却海水）三大类。
w噪声排放统计
大连石化公司噪声源主要有压缩机、鼓风引风机、空冷器、机泵及放空、物料输送等，分布于各工艺生产装置及辅助生产设施。
x固体废弃物排放统计
大连石化公司产生的固体废物主要是脱氮尾油、废白土、废碱液、含油污泥、废催化剂等。
2.4大连石化分公司环保设施运行情况
2.4.1废气处理设施
中国石油大连石化公司现有废气排放按照来源分为燃烧烟气、生产装置工艺废气和硫磺回收装置尾气等三大类。公司对有组织排放的废气均设置有相应的废气收集和处理排放系统。
Œ燃烧烟气
公司现有的燃烧烟气主要是热电厂锅炉烟气和各装置加热炉燃烧烟气。公司所用燃料包括干气、天然气和燃料油。
热电厂燃料以燃料油为主，烟气经两级水膜除尘处理之后通过80m高烟囱高空排放,烟气除尘效率在95%以上。
公司装置设施的加热炉燃料为燃料气和燃料油，烟气通过高度为25m～100m的排气筒排入大气。公司燃烧烟气主要为干热空气和CO2类气体。

工艺废气
§生产装置工艺废气
公司对各生产装置生产过程中产生的工艺废气，都通过收集通过高度为25m～100m的排气筒排入大气。各生产装置的工艺废气都能达标排放。
§可燃性气体治理
公司对各生产装置排出的工艺尾气和安全放空可燃气通过公用火炬系统进行可燃气焚烧处理，实现安全无害化（可使99%的有害物质得以去除）。
公司设置有火炬系统处理可燃性废气。火炬主要由分离器、水封槽和火炬竖管组成。通过管线将各生产装置排放的可燃废气收到火炬系统主气管中，通过火炬完全燃烧，将有害的废气变成无毒的CO2 和水蒸汽等。
§催化再生烟气的处理
公司催化裂化装置中催化剂再生烟气经三级旋风分离器除去其中的催化剂粉尘，再通过一氧化碳焚烧炉或加入一氧化碳助燃剂除去一氧化碳，最后通过150m高排气筒放空。
Ž硫磺回收尾气
中国石油大连石化公司酸性气体中含有大量的H2S、硫醇、硫醚等恶臭组份，主要来自加氢裂化、液化气脱硫，酸水汽提等装置，这些含硫气体通过硫磺回收装置回收硫后，尾气排入大气。
硫磺回收装置采用Claus制硫工艺制硫。其处理后尾气进入尾气焚烧炉焚烧，将残留的硫化氢及其它硫化物几乎完全转化为二氧化硫。采用空气混和降温后，经烟囱高空排放。
2.4.2污水排放系统设置
中国石油大连石化公司现有的废水排放按照水质的不同，主要分为生产中的含油废水、含硫废水、生活污水、假定净水和直排海水（净水）等。
公司含油废水主要由工艺装置和辅助设施排出，包括机泵及地面冲洗水、油罐切水等；含硫废水主要来自催化裂化装置、加氢精制、连续重整装置等；假定净水是油品冷却换热后的海水。净水是指生产过程中不被油品污染的冷却海水和脱盐水站排水，该废水直接排放。

3.扩建项目概况
3.1项目名称及建设性质
项目名称：大连石化分公司四催化装置烟气脱硫处理项目；
建设性质：新建；
建设地点：选址于大连市甘井子区山中街1号，大连石化分公司内，第四催化裂化装置预留地内；
处理规模：烟气脱硫处理规模为481800Nm3/h；
项目建设单位：中国石油天然气股份有限公司大连石化分公司；
总投资：0.8295亿元人民币。
项目概况：本项目拟在大连石化分公司350万吨/年催化裂化装置（简称四催化）预留地内新建一套催化烟气处理设施及相关的辅助设施。催化烟气处理系统采用EDV湿法洗涤工艺，对催化烟气中的SO2以及氮氧化物进行去除。本项目分为两个阶段，第一阶段主要进行脱硫处理，预留脱硝空间和接口，第二阶段再上脱销处理。EDV湿法洗涤工艺装置包括三部分：喷水塔系统、排液处理系统、氧化脱硝系统，其他辅助设施包括配电室、再生碱槽、再生碱管线以及氧气管线等。
3.2总平面布置
总平面布置的原则是在工艺流程合理的情况下，尽量减少运输路线，在提高厂区利用系数的同时，尽量做到功能分区明确、合理。该项目的总平面布置原则为：
A符合工厂总体规划的要求；
A合理用地，节约用地，建、构筑物的布置力求紧凑合理；
A尽可能依托工厂现有的公用工程设施；
A满足防火、防爆及卫生等安全防护要求
本项目在四催化装置预留地内进行，改造区南侧为润滑油罐区，北侧紧靠催化烟囱，东侧为渣油、石脑油罐区，西侧为催化装置其它部分，装置占地1640m2，预留地竖向设计按照四催化装置区现形成的竖向布置。
3.3生产装置及工艺介绍
3.3.1生产装置介绍
国内炼厂大部分催化裂化装置未进行烟气脱硫净化，在国外发达国家，已有几百套催化烟气脱硫装置在运行，烟气脱硫技术为国外专业公司所垄断，目前国外普遍采用的技术主要有EDV湿法洗涤系统技术，喷射文丘里（JEV）湿气洗涤系统(WGS)以及动力波（Dyna Wave）逆喷洗涤塔技术。三种烟气脱硫技术，污染物脱除率基本相同，排放均满足环保标准，但每种技术各有不同的特点。大连石化分公司根据自身情况以及经济对比后，拟采用EDV湿法洗涤系统作为本次催化烟气脱硫、脱硝的处理技术。下面就对EDV湿法洗涤系统进行简单的介绍。
EDV湿法洗涤系统的工艺以氢氧化钠等碱性作为吸收剂，采用分层式的烟气净化处理程序，利用喷嘴喷出的吸收剂来净化烟气，该系统是一套低压降的系统，总压降小于1.5 KPa，该工艺主要分两部分，喷水塔系统和排液处理系统，喷水塔内大量的循环吸收液自多层喷嘴喷出，与烟气逆流接触，吸收其中的污染物，净化烟气。

3.3.2脱硫工艺介绍
略
3.3.3物料平衡
略
3.4主要原、辅材料介绍
3.4.1主要原料、产品介绍
装置原料来自大连石化公司四催化装置的产生的催化烟气，主要产品为净化后的净化催化烟气。
3.4.1辅助材料介绍
略
3.5主要建、构筑物
3.5.1储运设施及管线
略
3.5.2土建工程
本项目场地为II类场地土，地基承载力为200KN/m2，冻结深度0.93m，可按一般场地条件处理。

3.6辅助工程
3.6.1给、排水工程
本装置的给排水系统分为新鲜水系统、海水系统、假定净水系统。新鲜水、海水系统均利用现有系统改造；假定净水系统新铺设地下管道。
海水用于排放废水冷却，本项目取水量小，对装置运行无影响。
采用中水回用装置的产出的循环水补充水，大连石化公司的中水回用装置满足本项目的需要。
主要污染物为亚硫酸钠和固体颗粒，通过过滤、通风氧化，达到排放指标后排放。
3.6.2供电工程
新建一座变、配电所，为装置的用电负荷供电。
上述改造需在四催化装置附近新建配电室，除满足本装置改造使用外，还需要预留大连石化公司汽油升级项目的配电需求。
3.6.3供热工程
本项目不需要蒸汽，只有少量废水管道、仪表冬季防冻凝，伴热热水就近取自四催化装置伴热热水系统。
3.6.4其他辅助工程
装置需要的其它公用工程，就近接入四催化现有设施，系统满足要求，不需改造。
3.7装置运行时间及人员编制
本装置年开工时数按8400小时；操作弹性60~110%。装置定员每班新增操作员1人，共计5人，管理人员不增加。
3.8本项目实施进度
本项目实施计划安排如下：
A2010年07月30日完成项目可行性研究报告并报批；
A2010年08月30日完成技术引进谈判；
A2010年09月－2010年12月进行工艺包设计；
A2011年01月－2011年04月进行基础设计；
A2011年05月－2011年08月工程详细设计；
A2011年08月－2011年11月工程施工；
A2011年12月装置投料试车。
3.9本项目主要经济技术指标
略
4.工程污染分析
4.1环境影响识别
4.1.1环境影响因子识别
由于本项目建设地点位于公司内，附近没有居民区等敏感点，因此施工期的环境影响相对较轻，主要为施工噪声及施工垃圾的处置等，其特点是影响时间短，暂时性强。因此不作为评价重点。该项目生产装置运营期对环境的影响主要表现在对大气环境和水环境的影响。为此，环评中将根据本扩建项目的规模、工艺特点以及建设区域的自然和社会环境特征，判断本项目在不同的实施阶段对环境产生影响的因素和影响程度，确定项目施工期和运行期可能产生的主要环境问题，并筛选出主要评价因子，为预测评价提供依据。

4.1.2主要污染因子筛选
通过对本项目主要环境污染问题的分析，结合评价区域的环境特征和本项目的工程特点，确定出本项目投产运行后的主要污染因子。
表4-2 主要评价因子一览表
工程阶段
环境要素
评 价 因 子
施工期
大气环境
扬尘（TSP）、汽车尾气（CO、NOX、HC）
声环境
等效声级Leq[dB(A)]
现状调查
大气环境
SO2、NO2、烟尘
声环境
等效声级Leq[dB(A)]
运营期
大气环境
SO2、NO2、烟尘
水环境
含盐废水
声环境
等效声级Leq[dB(A)]
固体废弃物
催化剂浆液
4.2施工期工程污染分析
4.2.1项目用地现状
本项目用地位于在四催化装置预留地内进行，改造区南侧为润滑油罐区，北侧紧靠催化烟囱，东侧为渣油、石脑油罐区，西侧为催化装置其它部分，装置占地1640m2，无需新征土地。
4.2.2施工期环境影响因素
在施工期间的场地平整、基础设施建设及材料运输等施工行为，在一定时间、一定范围内将会对区域环境造成不同程度的污染影响。但这种影响属于可逆行为，在施工期结束后一并消失。
根据项目环境影响初步识别的结果，施工期的主要环境问题为：
表4-3 施工期产生的主要环境问题
项 目
施工期
废 气
由于交通运输产生的地面扬尘、施工机械及运输车辆产生的尾气对环境产生的影响
废 水
施工机械的冲洗水对环境的影响
固体废弃物
生活垃圾对环境的影响
噪 声
施工机械、运输车辆及装置安装的振动和噪声对环境的影响
4.2.3施工期污染影响分析
u大气环境影响分析
施工现场可造成尘土飞扬，在搅拌机搅拌混凝土和砂浆时也会造成水泥粉尘散发。通过施工现场的交通干道上，因运送建筑材料的车辆增加，交通扬尘和物料散失量将相应增加。总之，施工活动将造成局部地区大气环境中TSP浓度增高。尤其在无雨季节，当风力较大时，施工现场表层1-1.5cm的浮土可能扬起，经类比调查可知，其影响范围可超过施工现场边缘以外50m远。
v噪声影响分析
施工期机械噪声和交通噪声对环境影响也比较大，施工机械的噪声源暴露在空旷的环境中，基本无防护措施不容忽视。建筑物料的运输将使交通干道上重型车辆往返数量增加，从而使交通噪声相应增大。交通运输工具是流动声源，对环境的影响面也较广。
w废水环境影响分析
施工过程中会产生一定的施工废水和施工人员的生活污水。其中以施工人员的生活污水为主，施工废水主要是设备清洗维修产生的废水，若管理和处置不善将造成一定的环境污染。改扩建项目建设期间施工场用地利用厂址内空旷地，新建相应施工设施。施工废水和施工人员的生活污水均依托厂内现有设施收集处理，不随意排放。
x固体废弃物环境影响分析
建设项目在施工过程中会产生建筑垃圾和废弃物，施工人员还会产生一定的生活垃圾。施工期的废弃建材可以回收利用，施工单位应注意集中收集，由废品回收单位进行回收再利用；生活垃圾应进行收集并随厂内生活垃圾一同处理。
4.3营运期工程污染分析
4.3.1工艺流程污染物排放分析
略
4.3.2营运期大气污染分析
本装置正常生产排放的废气为净化尾气，总量为667949kg/h，主要污染物为SO2、NOX及固体颗粒物。
4.3.3营运期废水排放分析
本装置生产过程排放的废水是由PTU排液产生的含盐污水，排放量为23.1t/h，主要污染物为亚硫酸钠和固体颗粒。这部分PTU排液由于COD较高，因此PTU排出液将通过过滤、通风氧化，达到排放指标后排放，具体处理过程将在污染物防治章节介绍。
4.3.4营运期噪声排放分析
本项目主要新增设备包括机泵以及氧化箱鼓风机，噪声源强大约在75－85dB(A)之间。
4.3.5营运期固体废弃物排放分析
本装置废渣为废催化剂浆液，排放量为460kg/h，含水50%，催化剂主要成分为沸石、分子筛等，为惰性物质，无金属离子负载，按照一般固体废物交由大连石化公司委托的专业公司填埋处理。
4.3.5营运期污染物排放统计
通过前面各部分工程污染分析，现将本工程排放的污染物负荷汇总于表4-8。
表4-8 污染物排放负荷量汇总表
污染物类别
污染物排放量
去向
Kg/h
Kg/d
t/a
催化
烟气
SO2
70
1680
588
70m烟囱
高空排放
NOx
20
480
168
烟尘
42
1008
352.8
生产
废水
COD
0.021
0.504
0.18
过滤、通风氧化后排海
硫化物
2.3×10-5
5.52×10-4
0.19×10-3
悬浮颗粒物
1.23
29.52
10.332
固体废弃物
废催化剂浆液
460
11040
3864
委托的专业公司填埋处理
4.3.6工程前后污染物排放量变化统计
本项目依托现有的催化裂化装置，在工艺设计时经过工艺技术比较，采用了使用广泛的生产工艺和设备；同时，采用相应的污染物处理技术，提高废物的循环利用率，有效的控制污染物的外排量。
扩建项目的辅助工程主要依靠原有工程的系统配套。根据工程污染分析专题计算得到本工程建设前后污染物排放变化，具体数值见表4-9。

表4-9 扩建项目污染物变化情况统计
项目
处理前
处理后
变化量
最终排放量
催化烟气（104 t/a）
524.5
524.5
-0
524.5
SO2
mg/m3
525
166
—
166
t/a
2130.24
588
-1542.24
588
NO2
mg/m3
195
48
—
48
t/a
789.18
168
-621.18
168
烟尘
mg/m3
263
100
—
100
t/a
1065.12
352.8
-712.32
352.8
生产废水（t/a）
0
194.04
+194.04
194.04
COD
mg/l
0
900
—
900
t/a
0
0.18
+0.18
0.18
硫化物
mg/l
0
1
—
1
t/a
0
0.19×10-3
+0.19×10-3
0.19×10-3
悬浮颗
粒物
mg/l
0
53000
—
53000
t/a
0
10.332
+10.332
10.332
固体废弃物（t/a）
0
3864
+3864
3864

5.环境现状调查与分析
5.1区域环境状况
5.1.1自然环境概况
略
5.1.2社会环境概况
略
5.2环境现状调查与评价
略

6.环境影响预测
6.1施工期环境影响预测分析
6.1.1施工期大气环境影响分析
u施工扬尘影响分析
由于施工扬尘量的大小与施工现场条件、管理水平、机械化程度及施工季节、土质及天气等诸多因素有关，是一个复杂、较难定量的问题。
v交通运输扬尘影响分析
运输过程中的扬尘源属于流动性、间歇性大气污染源，因此，建设单位在运输过程中应做好防尘措施，利用扬尘的亲水性对施工场地及时喷洒水，对易产生扬尘的土建材料在运输和堆存期间进行覆盖，将对周围敏感区域产生影响降至最低。建设施工结束后，影响将消失。
6.1.2施工期水环境影响分析
施工期废水排放主要来自于施工人员的生活污水以及施工场地降雨产生的含泥沙排水。
6.1.3施工期噪声环境影响分析
从施工期工程污染分析结果可以看出，不同施工阶段，使用不同的施工机械设备，因而产生不同施工阶段噪声，施工期噪声主要来自不同施工阶段所使用的不同施工机械的非连续性作业噪声。
施工机械噪声难以采取针对性的治理，在施工现场是呈无指向发射衰减的。施工噪声属于暂时性污染源，将随着施工的结束而停止。
为最大限度地降低施工噪声对施工场界的影响，使施工阶段的噪声满足《建筑施工场界噪声限值》（GB12523-90）的要求，不对周边环境造成干扰，施工方必须对施工噪声加强控制。
6.1.4施工期固体废弃物环境影响分析
工地建筑垃圾中的一部分如建筑废模块、建筑材料下角料、破钢管、断残钢筋头、包装袋以及废旧设备等基本上可以回收；而另一部分如弃土、废沙石等建筑材料废弃物以及施工人员的生活垃圾等没有回收价值，如果随意倾倒和堆放，不但占用了土地，而且污染了周围环境，影响周围环境的景观，因此无回收价值的建筑废料必须统一收集后，作为填充材料充垫场地、便道、路堤等，或定期运往指定地点堆埋。另外，装修期会产生废油漆包装物等少量危险废物，这部分固废要委托有资质的单位进行回收处理。
6.2营运期环境影响预测分析
6.2.1营运期大气环境影响预测
Œ小时气象条件下预测结果
本项目建成后烟气污染物在敏感点鉴开中学贡献较大，贡献值叠加后该地区远远小于
