图形成块的修复方法.doc

图形成块的修复方法，并受保护的图形，或输入密码可以打开的图形解决方法。
1. 打开天正
2. 点文件—绘图实用程序---修复。
或直接输入快捷命令；recover
显示图像；

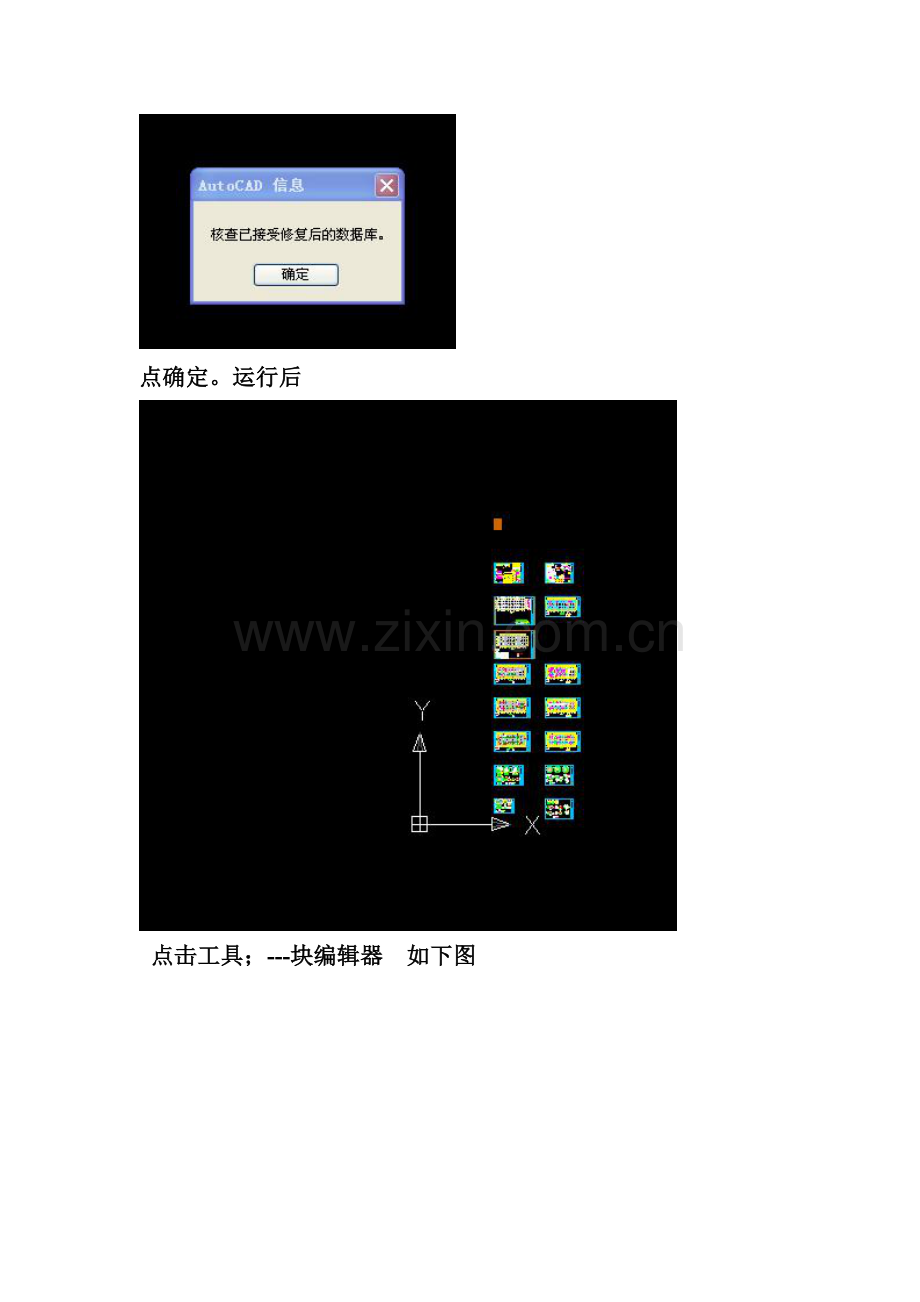

选择要修复打开的图形。 打开运行后显示下图

点确定。运行后

点击工具；---块编辑器 如下图

选择；要创建或编辑的块选项；

TCH-PR为天正保护的块
确定

框选整个图形，复制 后关闭上图显示的 关闭块编辑器

点击否后 恢复图形界面后
点粘贴，

粘贴的图形就是炸开后的图形，可以编辑了

粘贴cad打开文件无对话框在命令行提示
分类: AutoCAD软件作者: co120浏览: 499 评论: 1  我来说两句！
       切入正题，今天在天光土木—CAD群里，有人问，用autoCAD打开文件，奇怪的是没有弹出找文件路径的对话框，而是在命令行提示：输入要打开的图形文件名。。。
        这个问题，还是第一次遇到，有事，百度一下，很快就知道了，我特地查了百度，关于cad打开文件无对话框在命令行提示的问题，其实是一个变量在控制，您只需要设置变量就OK了！
         cad打开文件无对话框在命令行提示的问题解决方法是您在在命令行输入FILEDIA，把值改为1，回车确认，就大功告成了！
