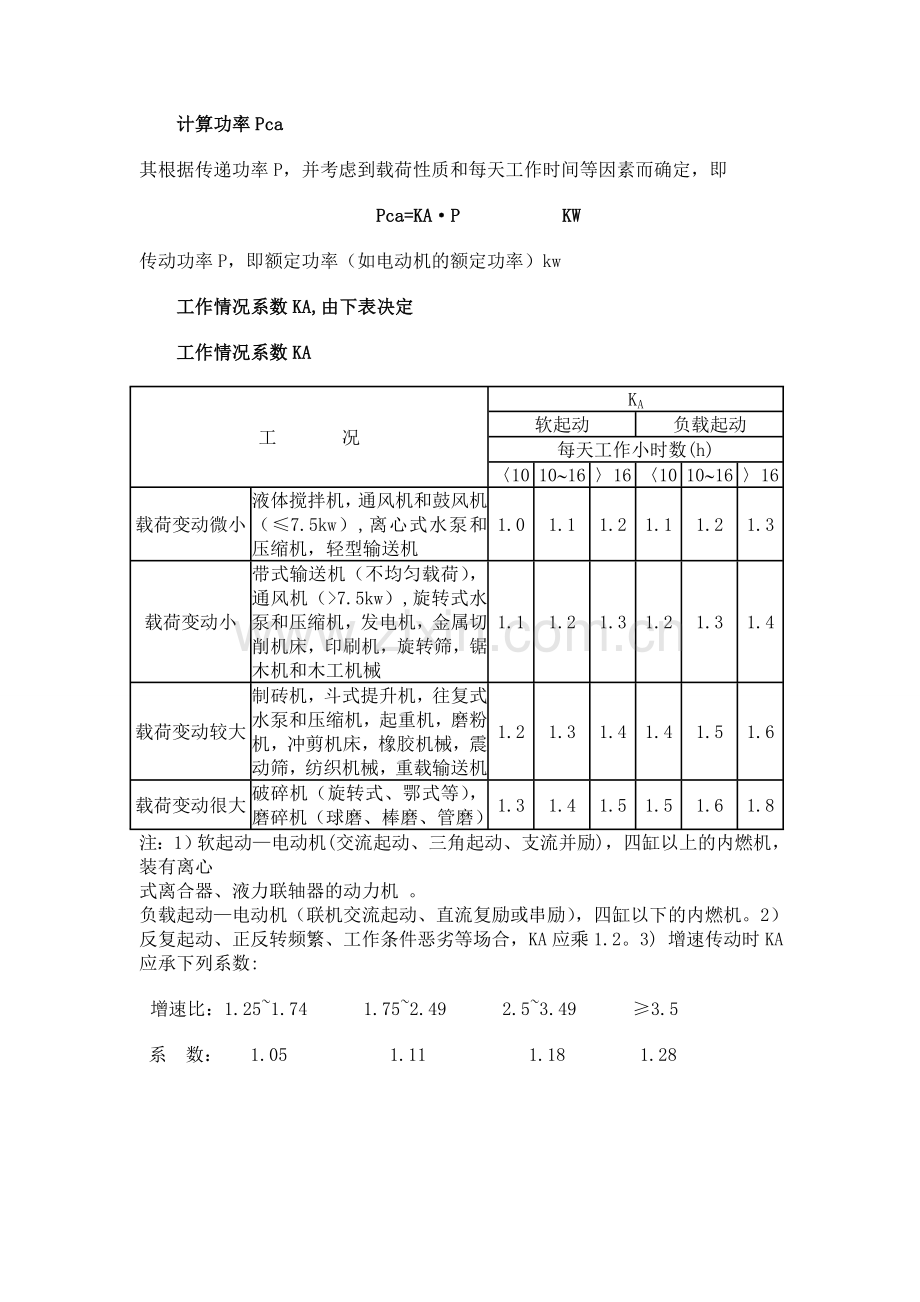

计算功率Pca
其根据传递功率P，并考虑到载荷性质和每天工作时间等因素而确定，即
Pca=KA·P KW
传动功率P，即额定功率（如电动机的额定功率）kw
工作情况系数KA,由下表决定
工作情况系数KA
工 况
KA
软起动
负载起动
每天工作小时数(h)
〈10
10~16
〉16
〈10
10~16
〉16
载荷变动微小
液体搅拌机，通风机和鼓风机（≤7.5kw）,离心式水泵和压缩机，轻型输送机
1.0
1.1
1.2
1.1
1.2
1.3
载荷变动小
带式输送机（不均匀载荷），通风机（>7.5kw）,旋转式水泵和压缩机，发电机，金属切削机床，印刷机，旋转筛，锯木机和木工机械
1.1
1.2
1.3
1.2
1.3
1.4
载荷变动较大
制砖机，斗式提升机，往复式水泵和压缩机，起重机，磨粉机，冲剪机床，橡胶机械，震动筛，纺织机械，重载输送机
1.2
1.3
1.4
1.4
1.5
1.6
载荷变动很大
破碎机（旋转式、鄂式等），磨碎机（球磨、棒磨、管磨）
1.3
1.4
1.5
1.5
1.6
1.8
注：1）软起动—电动机(交流起动、三角起动、支流并励)，四缸以上的内燃机，装有离心
式离合器、液力联轴器的动力机 。
负载起动—电动机（联机交流起动、直流复励或串励），四缸以下的内燃机。2）反复起动、正反转频繁、工作条件恶劣等场合，KA应乘1.2。3) 增速传动时KA应承下列系数:
增速比：1.25~1.74 1.75~2.49 2.5~3.49 ≥3.5
系 数： 1.05 1.11 1.18 1.28

选择带型
根据计算功率Pca和小带轮转速n1，由图1或图2选定带型

基准直径D1
小带轮基准直径，根据V带截型，参看表1
表2选取，D1≥Dmin
表1 V带轮的最小基准直径Dmin(mm)
槽 型
Z
A
B
C
SPZ
SPA
SPB
SPC
Dmin
50
75
125
200
63
90
140
224
带速V

Vmax:对普通V带 Vmax=25~30 m/s
对窄V带 Vmax=35~40 m/s
若V>Vmax 则离心力过大，应减小D1
若V过小，则D1选择过小
一般以V≈20m/s为宜
基准直径D2
从动轮基准直径D2=iD1， i--传动比 ，并需圆整
带轮直径圆整：
按下表圆整
表2: V带轮的基准直径系列（mm）
基准直径D
带 型
Y
Z
A
B
C
D
E

SPZ
SPA
SPB
SPC

外 径Dw
50
53.2
54①

63
66.2
67①

71
74.2
75①

75
—
79
80.5

80
83.2
84
85.5

85
—
—
90.5

90
93.2
94
95.5

95
—
—
100.5

100
103.2
104
105.5

106
—
—
111.5

112
115.2
116
117.5

118
—
—
123.5

125
128.2
129
130.5
132①

132

136①
137.5
139①

140

144
145.5
147

150

154
155.5
157

160

164
165.5
167

170

—
—
177

180

184
185.5
187

200

204
205.5
207
209.6①

212

—
—
219①
221.6①

224

228
229.5①
231
233.6

236

—
—
243②
245.6

250

254
255.5
257
259.6

265

—
—
—
274.6

280

284
285.5①
287
289.6

315

319
320.5
322
324.6

355

359
360.5①
362
364.6
371.2

375

—
—
—
—
391.2

400

404
405.5
407
409.6
416.2

425

441.2

450

—
455.5①
457①
459.6
466.2

475

—
—
—
—
491.2

500

504
505.5
507
509.6
516.2
519.2
注：1） Dw参见图8-11
2） 直径的极限偏差:基准直径按c11，外径按h12。
3） 没有外径值的基准直径不推荐采用。
4） ①仅限于普通V带轮；②仅限于SP型窄V带轮
中心距a
1. 若中心距未给出，可初值中心距a0，取
0.7（D1+D2）< a0<2(D1+D2)
2. a0取定后，按下式计算所需基准长度L'd

3. 根据L'd选取与l'd相近的V带基准长度Ld
4. 再根据Ld计算实际中心距

考虑到安装调整和补偿预紧力需要，中心距变动范围为

基准长度Ld 见下表
表： V带的基准长度系列（mm）
基准长度
截 型
Ld(mm)
Y
Z
A
B
C
D
E
SPZ
SPA
SPB
SPC
400
+
+

450
+
+

500
+
+

560

+

630

+
+

+

710

+
+

+

800

+
+

+
+

900

+
+
+

+
+

1000

+
+
+

+
+

1120

+
+
+

+
+

1250

+
+
+

+
+
+

1400

+
+
+

+
+
+

1600

+
+
+

+
+
+

1800

+
+
+

+
+
+

2000

+
+
+

+
+
+
+
2240

+
+
+

+
+
+
+
2500

+
+
+

+
+
+
+
2800

+
+
+

+
+
+
+
3150

+
+

+
+
+
+
3550

+
+

+
+
+
+
4000

+
+

+
+
+
4500

+
+

+
+
+
5000

+
+

+
+
+
主动轮包角α1

带根数Z

为使各根V带受力均匀，根数不宜太多（通常Z<10）否则应改带型。
单根V带额定功率P0
表 单根普通V带的基本额定功率P0(kw)

带型
小带轮基
小带轮转速n1(r/min)

准直径

D1
400
730
800
980
1200
1460
2800

(mm)

Z型
50
0.06
0.09
0.10
0.12
0.14
0.16
0.26

63
0.08
0.13
0.13
0.18
0.22
0.25
0.41

71
0.09
0.17
0.17
0.23
0.27
0.31
0.50

80
0.14
0.20
0.20
0.26
0.30
0.36
0.56

A型
75
0.27
0.42
0.45
0.52
0.6
0.68
1.00

90
0.39
0.63
0.68
0.79
0.93
1.07
1.64

100
0.47
0.77
0.83
0.97
1.14
1.32
2.05

112
0.56
0.93
1.00
1.18
1.39
1.62
2.51

125
0.67
1.11
1.19
1.40
1.66
1.93
2.98

B型
125
0.84
1.34
1.44
1.67
1.93
2.20
2.96

140
1.05
1.69
1.82
2.13
2.47
2.83
3.85

160
1.32
2.16
2.23
2.72
3.17
3.64
4.89

180
1.59
2.61
2.81
3.30
3.85
4.41
5.76

200
1.85
3.05
3.30
3.86
4.50
5.15
6.43

C型
200
2.41
3.80
4.07
4.66
5.29
5.86
5.01

224
2.99
4.778
5.12
5.89
6.71
7.47
6.08

250
3.62
5.82
6.23
7.18
8.12
9.06
6.56

280
4.32
6.99
7.52
8.65
9.81
10.74
6.13

315
5.41
8.34
8.92
10.23
11.53
12.48
4.16

400
7.06
11.52
12.10
13.67
15.04
15.51
-

表 单根普通V带的基本额定功率P0(kw)

带型
小带轮基
小带轮转速n1(r/min)

准直径

D1
400
730
800
980
1200
1460
2800
(mm)
SPZ型
63
0.35
0.56
0.60
0.70
0.81
0.93
1.45
71
0.44
0.72
1.78
0.92
1.08
1.25
2.00
80
0.55
0.88
1.99
1.15
1.38
1.60
2.61
90
0.67
1.12
1.12
1.44
1.70
1.98
3.26
SPA型
90
0.75
1.21
1.30
1.52
1.76
2.02
3.00
100
0.94
0.54
1.65
1.93
2.27
2.61
3.99
112
1.16
1.91
2.07
2.44
2.86
3.31
5.15
125
1.40
2.33
2.52
2.98
3.05
4.06
6.34
140
1.68
2.81
3.03
3.58
4.23
4.91
7.64
SPB型
140
1.92
3.13
3.35
3.92
4.55
5.21
7.15
160
2.47
4.06
4.37
5.13
5.98
6.89
9.52
180
3.01
4.99
5.37
6.31
7.38
8.5
11.62
200
3.54
5.88
6.35
7.47
8.74
10.07
13.41
224
4.18
6.97
7.52
8.83
10.33
11.86
15.14
SPC型
224
5.19
8.82
10.43
10.39
11.89
13.26
-
250
6.31
10.27
11.02
12.76
14.61
16.26
-
280
7.59
12.40
13.31
15.40
17.60
19.49
-
315
9.07
14.82
15.90
18.37
20.88
22.92
-
400
12.56
20.41
21.84
25.15
27.33
29.40
-

单根V带功率增量ΔP0 (kw)
其值查表1或表2
表1 单根普通V带额定功率的增量△P0 (kw)
带型
小带轮
传 动 比 i
转速
1.00
1.02
1.05
1.09
1.13
1.19
1.25
1.35
1.52

n1
〜
〜
〜
〜
〜
〜
〜
〜
〜
≥2.0
(r/min)
1.01
1.04
1.08
1.12
1.18
1.24
1.34
1.51
1.99

Z型
400
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.01
0.01
730
0.00
0.00
0.00
0.00
0.00
0.00
0.01
0.01
0.01
0.02
800
0.00
0.00
0.00
0.00
0.01
0.01
0.01
0.01
0.02
0.02
980
0.00
0.00
0.00
0.01
0.01
0.01
0.01
0.01
0.02
0.02
1200
0.00
0.00
0.01
0.01
0.01
0.01
0.02
0.02
0.02
0.03
1460
0.00
0.00
0.01
0.01
0.01
0.02
0.02
0.02
0.02
0.03
2800
0.00
0.01
0.02
0.02
0.03
0.03
0.03
0.03
0.04
0.04
A型
400
0.00
0.01
0.01
0.02
0.02
0.03
0.03
0.04
0.04
0.05
730
0.00
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
0.09
800
0.00
0.01
0.02
0.03
0.04
0.05
0.06
0.08
0.09
0.10
980
0.00
0.01
0.03
0.04
0.05
0.06
0.07
0.08
0.10
0.11
1200
0.00
0.02
0.03
0.05
0.07
0.08
0.10
0.11
0.13
0.15
1460
0.00
0.02
0.04
0.06
0.08
0.09
0.11
0.13
0.15
0.17
2800
0.00
0.04
0.08
0.11
0.15
0.19
0.23
0.26
0.30
0.34
B型
400
0.00
0.01
0.03
0.04
0.06
0.07
0.08
0.10
0.11
0.13
730
0.00
0.02
0.05
0.07
0.10
0.12
0.15
0.17
0.20
0.22
800
0.00
0.03
0.06
0.08
0.11
0.14
0.17
0.20
0.23
0.25
980
0.00
0.03
0.07
0.10
0.13
0.17
0.20
0.23
0.26
0.30
1200
0.00
0.04
0.08
0.13
0.17
0.21
0.25
0.30
0.34
0.38
1460
0.00
0.05
0.10
0.15
0.20
0.25
0.31
0.36
0.4
0.46
2800
0.00
0.10
0.20
0.29
0.39
0.49
0.59
0.69
0.79
0.89
C型
400
0.00
0.04
0.08
0.12
0.16
0.20
0.23
0.27
0.31
0.35
730
0.00
0.07
0.14
0.21
0.27
0.34
0.41
0.48
0.55
0.62
800
0.00
0.08
0.16
0.23
0.31
0.39
0.47
0.55
0.63
0.71
980
0.00
0.09
0.19
0.27
0.37
0.47
0.56
0.65
0.74
0.83
1200
0.00
0.12
0.24
0.35
0.47
0.59
0.70
0.82
0.94
1.06
1460
0.00
0.14
0.28
0.42
0.58
0.71
0.85
0.99
1.14
1.27

2800
0.00
0.27
0.55
0.82
1.10
1.37
1.64
1.92
2.19
2.47
表2 单根普通V带额定功率的增量△P0 (kw)
带型
小带轮
传 动 比 i
转速
1.00
1.02
1.06
1.12
1.19
1.27
1.39
1.58
1.95
≥3.39
n1
~
~
~
~
~
~
~
~
~
(r/min)
1.01
1.05
1.11
1.18
1.26
1.38
1.57
1.94
3.38
SPZ型
400
0.00
0.01
0.01
0.03
0.03
0.04
0.05
0.06
0.06
0.06
730
0.00
0.01
0.03
0.05
0.06
0.08
0.09
0.10
0.11
0.12
800
0.00
0.01
0.03
0.05
0.07
0.08
0.10
0.11
0.12
0.13
980
0.00
0.01
0.04
0.06
0.08
0.10
0.12
0.13
0.15
0.15
1200
0.00
0.02
0.04
0.08
0.10
0.13
0.15
0.17
0.18
0.19
1460
0.00
0.02
0.05
0.09
0.13
0.15
0.18
0.20
0.22
0.23
2800
0.00
0.04
0.10
0.18
0.24
0.30
0.35
0.39
0.43
0.45
SPA型
400
0.00
0.01
0.04
0.07
0.09
0.11
0.13
0.14
0.16
0.16
730
0.00
0.02
0.07
0.12
0.16
0.20
0.23
0.26
0.28
0.30
800
0.00
0.03
0.08
0.13
0.18
0.22
0.25
0.29
0.31
0.33
980
0.00
0.03
0.09
0.16
0.21
0.26
0.30
0.34
0.37
0.40
1200
0.00
0.04
0.11
0.20
0.27
0.33
0.38
0.43
0.47
0.49
1460
0.00
0.05
0.14
0.24
0.32
0.39
0.46
0.51
0.56
0.59
2800
0.00
0.10
0.26
0.46
0.63
0.76
0.89
1.00
1.09
1.15
SPB型
400
0.00
0.03
0.08
0.14
0.19
0.22
0.26
0.30
0.32
0.34
730
0.00
0.05
0.14
0.25
0.33
0.40
0.47
0.53
0.58
0.62
800
0.00
0.06
0.16
0.27
0.37
0.45
0.53
0.59
0.65
0.68
980
0.00
0.07
0.19
0.33
0.45
0.54
0.63
0.71
0.78
0.82
1200
0.00
0.09
0.23
0.41
0.56
0.67
0.79
0.89
0.97
1.03
1460
0.00
0.10
0.28
0.49
0.67
0.81
0.95
1.07
1.16
1.23
2800
0.00
0.20
0.55
0.96
1.3
1.57
1.85
2.08
2.26
2.04
SPC型
400
0.00
0.09
0.24
0.41
0.56
0.68
0.79
0.89
0.97
1.03
730
0.00
0.16
0.42
0.74
1.00
1.20
1.43
1.60
1.75
1.85
800
0.00
0.17
0.47
0.82
1.12
1.35
1.58
1.78
1.94
2.06
980
0.00
0.21
0.56
0.98
1.34
1.62
1.90
2.14
2.33
2.47
1200
0.00
0.26
0.71
1.23
1.67
2.03
2.38
2.67
2.91
3.09
1460
0.00
0.31
0.85
1.48
2.01
0.43
2.85
3.21
3.50
3.70

包角系数Kα：考虑包角不同时的影响系数，查下表
表8-9 包角系数Kα
小带轮包角(°)
Kα
小带轮包角（°）
Kα
180
1
145
0.91
175
0.99
140
0.89
170
0.98
135
0.88
165
0.96
130
0.86
160
0.95
125
0.84
155
0.93
120
0.82
150
0.92

长度系数KL:考虑带的长度不同时的影响系数，查下表
表8-10 长度系数KL
基准长度
Ld(mm)
KL
普通V带
窄V带
Y
Z
A
B
C
D
E
SPZ
SPA
SPB
SPC
400
0.96
0.87

450
1.00
0.89

500
1.02
0.91

560

0.94

630

0.96
0.81

0.82

710

0.99
0.82

0.84

800

1.00
0.85

0.86
0.81

900

1.03
0.87
0.81

0.88
0.83

100

1.06
0.89
0.84

0.90
0.85

1120

1.08
0.91
0.86

0.93
0.87

1250

1.11
0.93
0.88

0.94
0.89
0.82

1400

1.14
0.96
0.90

0.96
0.91
0.84

1600

1.16
0.99
0.93
0.84

1.00
0.93
0.86

1800

1.18
1.01
0.95
0.85

1.01
0.95
0.88

2000

1.03
0.98
0.88

1.02
0.96
0.9
0.81
2240

1.06
1.00
0.91

1.05
0.98
0.92
0.83
2500

1.09
1.03
0.93

1.07
1.00
0.94
0.86
2800

1.11
1.05
0.95
0.83

1.09
1.02
0.96
0.88
3150

1.13
1.07
0.97
0.86

1.11
1.04
0.98
0.90

3550

1.17
1.10
0.98
0.89

1.13
1.06
1.00
0.92
4000

1.19
1.13
1.02
0.91

1.08
1.02
0.94
4500

1.15
1.04
0.93
0.9

1.09
1.04
0.96
5000

1.18
1.07
0.96
0.92

1.06
0.98
预紧力F0:

V带单位长度的质量 q(kg/m)见表8-5
表8-5 V带单位长度的质量
带型
Z
A
B
C
SPZ
SPA
SPB
SPC
q(kg/m)
0.06
0.10
0.17
0.30
0.07
0.12
0.20
0.37
压轴力Q：为设计轴和轴承，需确定带传动作在轴上的力Q

见图
V带轮设计
1）带轮的材料
2）带轮的结构尺寸
带轮材料：
主要采用铸铁，牌号HT150或HT200
转速高时用铸钢
小功率时可用铸铝或塑料
带轮结构尺寸
当D≤(2.5~3)d(轴径)时，可用实心式
当D≤300mm时，可用腹板式、
当D≥300mm时，可用轮辐式
轮槽尺寸由表8-12确定，表8-12
其他结构尺寸由图8-11确定
V带轮的轮槽尺寸

表8-12

项目
符号
槽 型
Y
Z
A
B
C
D
E

SPZ
SPA
SPB
SPC

基准宽度（节宽）
bp
5.3
8.5
11.0
14.0
19.0
27.0
32.0
基准线上槽深
hamin
1.6
2.0
2.75
3.5
4.8
8.1
9.6
基准线下槽深
hfmin
4.7
7
8.7
10.8
14.3
19.9
23.4

9.0
11.0
14.0
19.0
槽间距
e
8+0.3
12+0.3
15+0.3
19+0.4
25.5+0.5
37+0.6
44.5+0.7
第一槽对称面至
端面的距离
f
7+1
8+1
10-1+2
12.5-1+2
17-1+2
23-1+3
29-1+4
最小轮缘厚
δmin
5
5.5
6
7.5
10
12
15
带轮宽
B
B=(z-1)e+2f z—轮槽数

外径
dw
dw=D+2ha
轮槽角φ
32°
相应的基准直径D
≤60
―
―
―
―
―
―
34°
―
≤80
≤118
≤190
≤315
―
―
36°
>60
―
―
―
―
475
600
38°
―
>80
>118
>190
>315
>475
>600

±1°
±30°

图8－11 V带轮的结构
