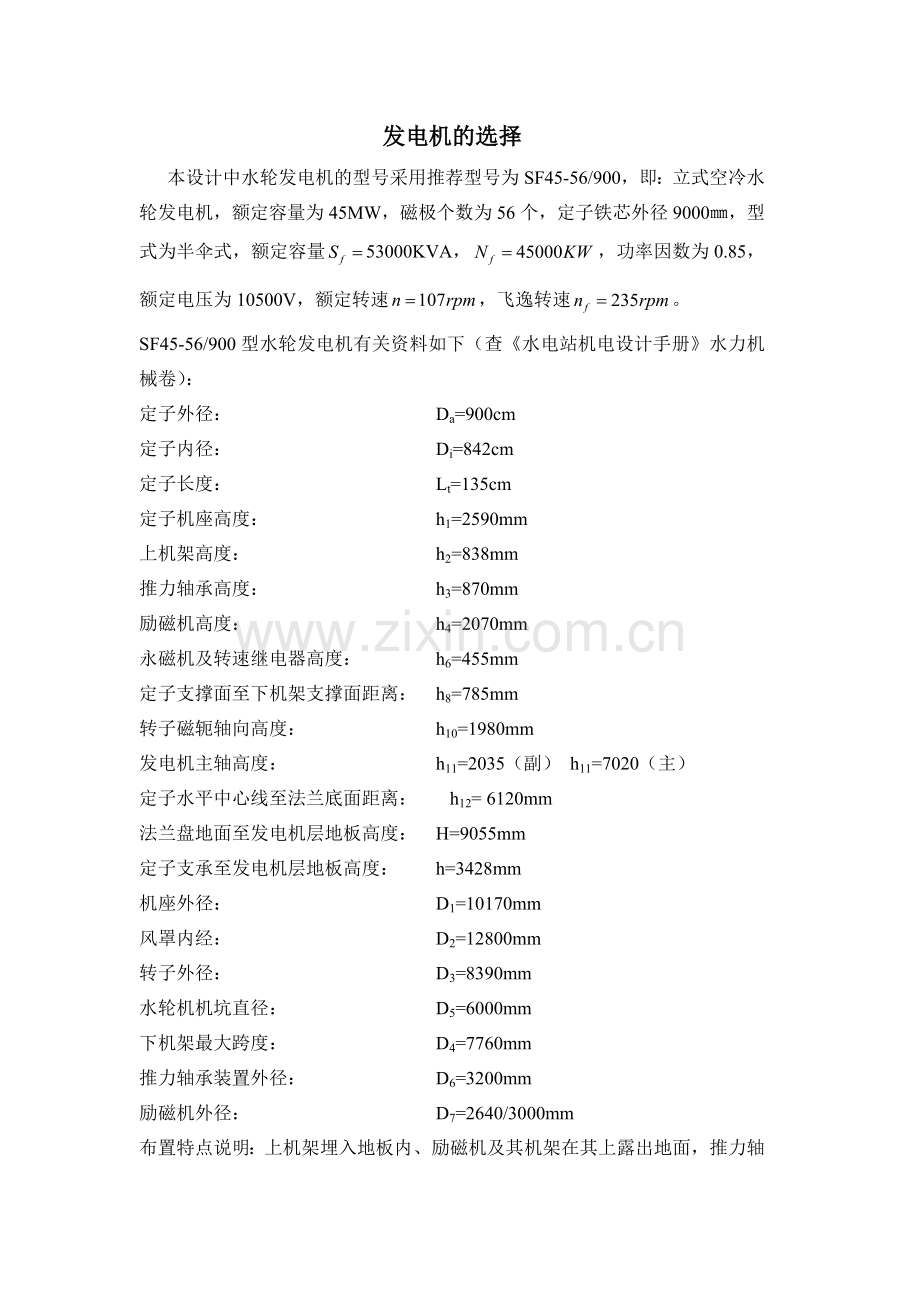

发电机的选择
本设计中水轮发电机的型号采用推荐型号为SF45-56/900，即：立式空冷水轮发电机，额定容量为45MW，磁极个数为56个，定子铁芯外径9000㎜，型式为半伞式，额定容量53000KVA，，功率因数为0.85，额定电压为10500V，额定转速，飞逸转速。
SF45-56/900型水轮发电机有关资料如下（查《水电站机电设计手册》水力机械卷）：
定子外径： Da=900cm
定子内径： Di=842cm
定子长度： Lt=135cm
定子机座高度： h1=2590mm
上机架高度： h2=838mm
推力轴承高度： h3=870mm
励磁机高度： h4=2070mm
永磁机及转速继电器高度： h6=455mm
定子支撑面至下机架支撑面距离： h8=785mm
转子磁轭轴向高度： h10=1980mm
发电机主轴高度： h11=2035（副） h11=7020（主）
定子水平中心线至法兰底面距离： h12= 6120mm
法兰盘地面至发电机层地板高度： H=9055mm
定子支承至发电机层地板高度： h=3428mm
机座外径： D1=10170mm
风罩内经： D2=12800mm
转子外径： D3=8390mm
水轮机机坑直径： D5=6000mm
下机架最大跨度： D4=7760mm
推力轴承装置外径： D6=3200mm
励磁机外径： D7=2640/3000mm
布置特点说明：上机架埋入地板内、励磁机及其机架在其上露出地面，推力轴承在下机架之上。 见附图7

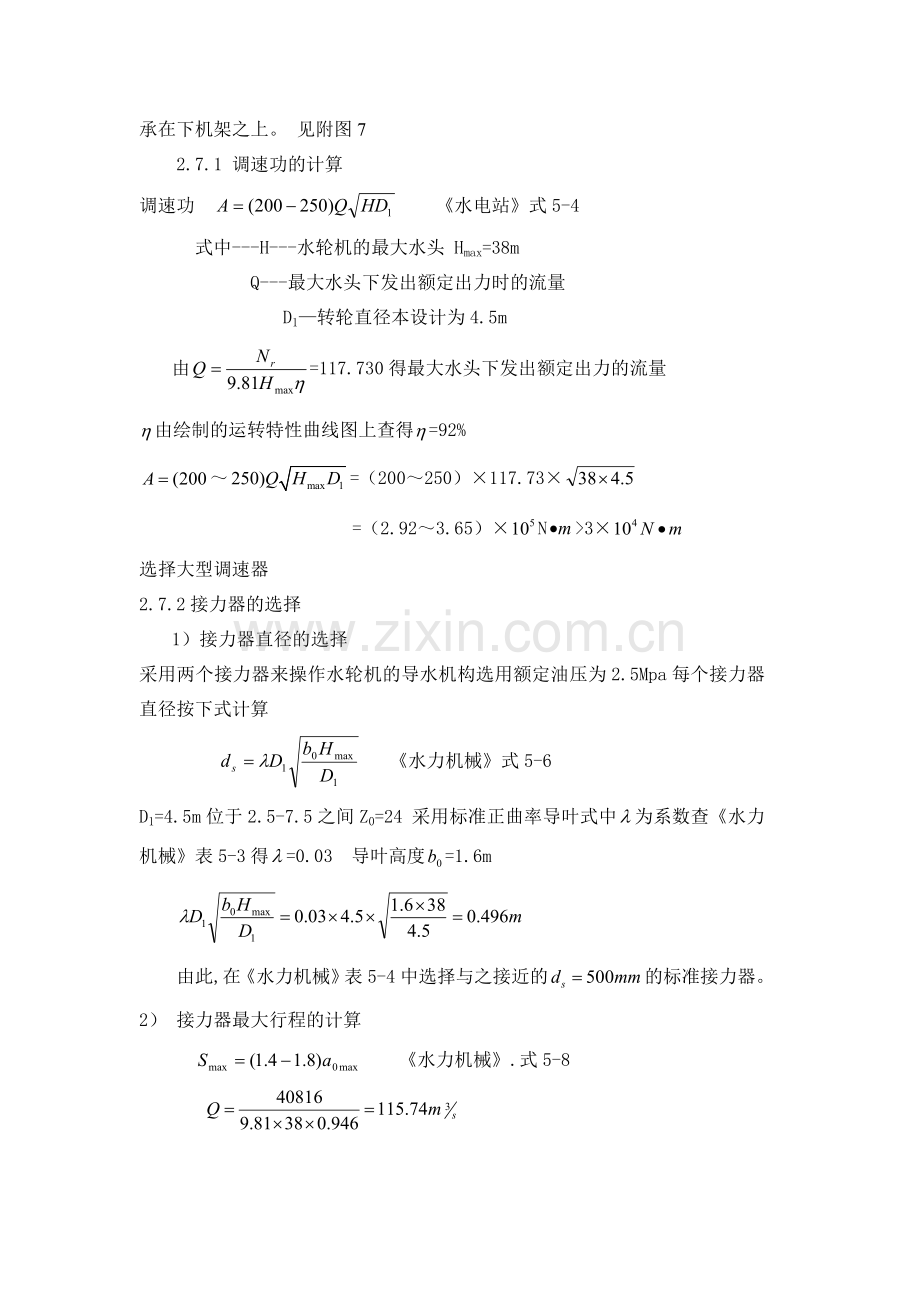

2.7.1 调速功的计算
调速功 《水电站》式5-4
式中---H---水轮机的最大水头 Hmax=38m
Q---最大水头下发出额定出力时的流量
D1—转轮直径本设计为4.5m
由=117.730得最大水头下发出额定出力的流量
由绘制的运转特性曲线图上查得=92%
～=（200～250）×117.73×
=（2.92～3.65）×N>3×
选择大型调速器
2.7.2接力器的选择
1）接力器直径的选择
采用两个接力器来操作水轮机的导水机构选用额定油压为2.5Mpa每个接力器直径按下式计算
《水力机械》式5-6
D1=4.5m位于2.5-7.5之间Z0=24 采用标准正曲率导叶式中为系数查《水力机械》表5-3得=0.03 导叶高度=1.6m

由此,在《水力机械》表5-4中选择与之接近的的标准接力器。
2） 接力器最大行程的计算
《水力机械》.式5-8

导叶最大开度可由下式求得
可由模型综合特性曲线查得

则
由（查得=26.9mm，
mm
计算系数取1.8 smax=
3） 接力器容积的计算
《水力机械》式5-10
2.7.3 调速器的选择
主配压阀直径d= ，《水力机械》式5-15
式中Vm管内油的流速取4.5m/s
Ts导叶丛全开到全关的直线关闭时间选用4s

查《水力机械》表5-1选择与之接近的D-T100电气液压型调速器
2.7.4 油压装置的选择
压力油罐的容积不考虑空放阀及进水阀的用油用下式计算

查《水力机械》表5-2选与之接近且偏大的YZ-4型分离式油压
