轻型混凝土简介.doc

轻型混凝土

班级：
姓名：

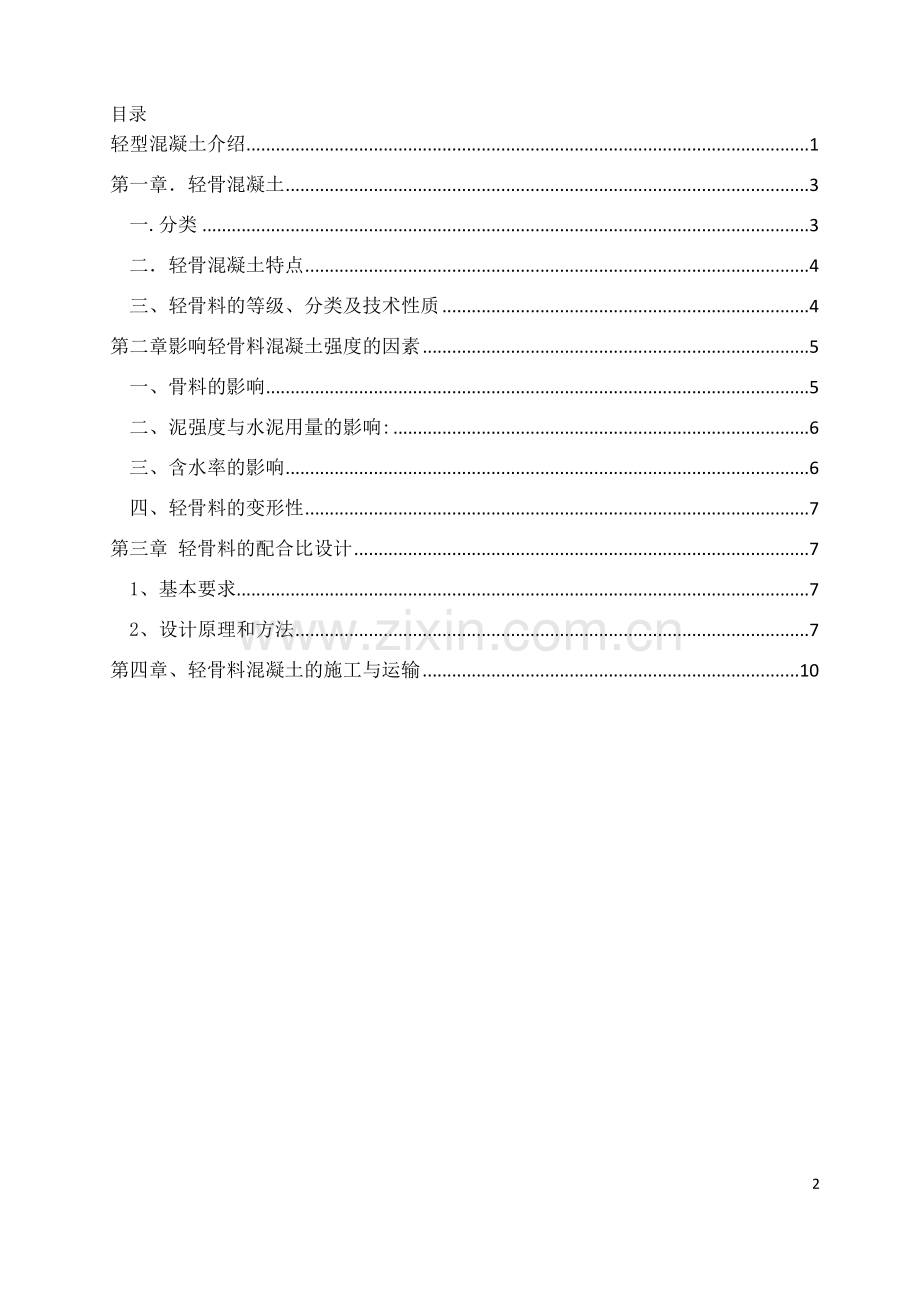

学号： 目录
轻型混凝土介绍 1
第一章．轻骨混凝土 3
一.分类 3
二．轻骨混凝土特点 4
三、轻骨料的等级、分类及技术性质 4
第二章影响轻骨料混凝土强度的因素 5
一、骨料的影响 5
二、泥强度与水泥用量的影响: 6
三、含水率的影响 6
四、轻骨料的变形性 7
第三章 轻骨料的配合比设计 7
1、基本要求 7
2、设计原理和方法 7
第四章、轻骨料混凝土的施工与运输 10

第一章．轻骨混凝土
是轻混凝土的一种,是指用轻粗骨料、轻细骨料（或普通细骨料）和水泥配制成的干表观密度不大于1950kg/m3的混凝土。
一.分类
1、按所用细骨料品种分
• 全轻混凝土（粗、细骨料均为轻骨料）
• 砂轻骨料混凝土（细骨料全部或部分是普通砂）
• 大孔轻骨料混凝土（用轻粗骨料，水泥和水配制而成的无砂或少砂混凝土）
• 轻混凝土分类 图1-1
二．轻骨混凝土特点
1、质轻、经济
2、兼具保温及承重功能
3、力学性能较好,与普通混凝土强度接近
4、耐火性好
5、弹性模量小，有利于改善建筑物的抗震性能
6、弹性模量小、变形大，徐变和收缩都较普能砼大得多,限制其在高层、 重荷载下的使用.
7、轻骨料表面粗糙吸水,使混凝土的成型加工过程工作性不良,密度小而不易在自重力作用下成型实密.
8、因界面粘结较强,集料强度较低而在高应力下裂纹扩展阻力不够,裂纹的走向趋于直线,吸收的断裂能较少,使混凝土往往呈现脆性破坏,预后性不良.
三、轻骨料的等级、分类及技术性质
凡堆积密度小于1200kg/m3的多孔骨料,称为【轻骨料】
【轻细骨料】:粒径小于5㎜,松堆密度小于1200kg/m3者
【轻粗骨料】:粒径不小于5㎜,最大堆积密度小于1100kg/m3者
1、轻骨料的等级
质量等级：A、B、C
密度等级：
粗：10级:
细：8级:
1）颗粒级配与最大粒径
颗粒级配
最大粒径: 20㎜
细度模数：2.3～4.0
2）堆积密度
轻粗骨料密度等级分为10个级别（㎏/m3)：
200, 300，400，500，600，700，800，900，1000, 1100
轻细骨料密度等级分为8个级别（㎏/m3)：
500，600，700，800，900，1000，1100，1200
3）筒压强度与强度标号
筒压强度：筒压法，冲压模压入深度为20㎜时的压力值与承压面积的比值。这个值是偏低的,是间接反映骨料在混凝土中强度的一项指标,不能反映骨料在混凝土中的真实强度.
强度标号：将轻粗骨料配成混凝土，通过混凝土强度的测定，间接求出该轻粗骨料在混凝土中的实际强度值，称为轻粗骨料的强度等级。表示该轻粗骨料用于配制混凝土时，所得混凝土合理强度的范围。
如强度标号为25的轻粗骨料,最适宜用于配制CL25的轻骨料混凝土.
4）吸水率和软化系数
吸水率：轻砂和天然轻粗骨料的吸水率不作规定，其他轻粗骨料的1小时吸水率应不大于22%。
软化系数：人造轻粗骨料和工业废料粗骨料要求不小于0.8,天然的要求不小于0.7。
5)有害物质

第二章影响轻骨料混凝土强度的因素
一、骨料的影响
轻骨料混凝土受力破坏时的破坏特征:
轻骨料混凝土中轻粗骨料与水泥石之间有很高的粘接强度
①当粗骨料强度高于水泥砂浆强度时(配制的混凝土强度较低),破坏时裂缝首先在水泥砂浆中出现
②当粗骨料强度与水泥砂浆强度相近时(配制的混凝土强度接近于粗骨料的强度),破坏时裂缝几乎在水泥砂浆和粗骨料中同时出现
③当粗骨料强度低于水泥砂浆强度时(配制的混凝土强度较高),破坏裂缝首先在粗骨料中出现
可见,影响因素除了与普通砼相同的因素之外,轻骨料的强度是重要的因素.

二、泥强度与水泥用量的影响:

①骨料强度高时,水泥强度高,混凝土强度也高.
②骨料强度低时,水泥强度变化对混凝土强度影响不大.
③水泥用量增加可以提高轻骨料混凝土的强度,但提高的程度要低于在普通混凝土中.
三、含水率的影响
骨料的含水率过大,表面附着的水分,会降低骨料与水泥浆的粘结;
骨料含水率过低,会因吸水而影响水泥水化,对强度也不利；
故一般在5～15%之间.
水泥强度与水泥用量的影响:
①骨料强度高时,水泥强度高,混凝土强度也高.
②骨料强度低时,水泥强度变化对混凝土强度影响不大.
③水泥用量增加可以提高轻骨料混凝土的强度,但提高的程度要低于在普通混凝土中.
四、轻骨料的变形性
1）弹性模量
一般较普通砼低25～65%,一般在34×102～215×102Mpa.随表观密度和强度等级的增加而增加.
2）徐变
一般较普通砼要大,与水泥浆数量，骨料的尺寸、形状和表面构造有关.
3）收缩
较普通砼要大,与水泥浆数量，骨料的尺寸、形状和表面构造有关。
。
第三章 轻骨料的配合比设计
1、基本要求
满足设计强度等级和密度等级
满足和易性要求
经济性要求
满足抗冻性,弹性模量,碳化性等要求
2、设计原理和方法
绝对体积法 和 松散体积法
绝对体积法的方法和步骤：
（适用于砂轻混凝土）
绝对体积法的原理：假定1m3混凝土的绝对体积为各组成材料的绝对密实体积之和。
1、确定配制强度：f配≥ f设+1.645
2、确定水泥用量（查表）
依据：轻粗骨料的强度等级 混凝土的试配强度
复核最小水泥用量（查表）
3、确定净用水量（查表）
依据：混凝土的生产工艺和施工条件 和易性
4、选取体积砂率Sp（查表）
依据：混凝土的用途 细骨料的品种
5、计算粗、细骨料用量

6、计算总用水量
总用水量=净用水量+轻骨料用量×轻骨料1h吸水率
7、计算干表观密度

松散体积法（适用于全轻混凝土）

原理：以给定每1m3混1、确定配制强度：f配≥ f设+1.645σ
2、确定水泥用量（查表）
依据：轻粗骨料的密度等级 混凝土的试配强度
复核最小水泥用量（查表）
3、确定净用水量（查表）
依据：混凝土的生产工艺和施工条件 和易性
4、选取体积砂率Sp（松散） （查表）
依据：混凝土的用途 细骨料的品种
5、选取粗细骨料总体积Vt（松散） （查表）
依据：粗、 细骨料的类型
6、计算粗、细骨料用量凝土的粗细骨料松散总体积为基础进行计算

7、计算总用水量
总用水量=净用水量+轻骨料用量×轻骨料1h吸水率
8、计算干表观密度
ρcd=1.15mc+ms+mG
1、试配，调和易性
保持用水量不变，水泥用量在计算值的基础上增减一定值，算出三个配合比，配制拌合物，测定其稠度，并调整用水量，以达到要求为止
2、试配，调强度
上述三个配合比的的混凝土制作试件，养护28天后，测干表观密度和强度
确定和易性、配制强度、干表观密度、水泥用量最小的配比
3、表观密度修正

各材料用量用上述系数校正

第四章、轻骨料混凝土的施工与运输
1、贮运
防潮、分别堆放
2、搅拌
计量准确
经常抽测含水率，调整用水量
采用强制式搅拌机
吸水率大的粗轻骨料，搅拌前预湿
外加剂先溶在水中然后投入，且后掺
3、运输
搅拌后宜立即浇筑入模。如在停放或运输过程中导致和易性损失，宜在浇筑前采用人工二次搅拌
从搅拌机卸出后到浇筑的时间，一般不超过45mim
4、浇筑与成型
根据混凝土状态采用不同的振动方式
5、养护
潮湿的气候下，有自养护作用。
炎热干燥气候下，要进行覆盖和喷水养护，以防表面干燥和收缩开裂。

10
