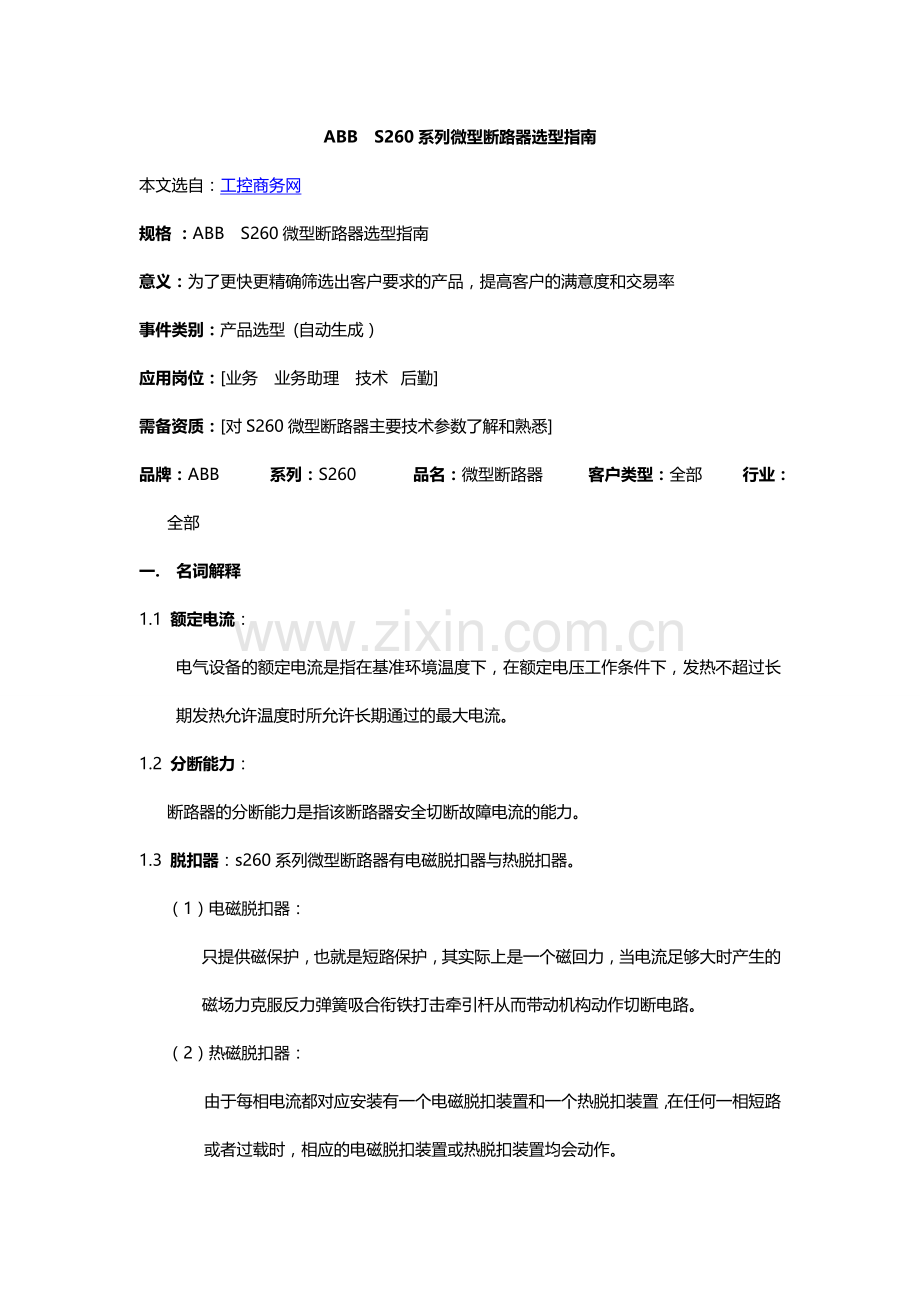

ABB S260系列微型断路器选型指南
本文选自：工控商务网
规格 ：ABB S260微型断路器选型指南
意义：为了更快更精确筛选出客户要求的产品，提高客户的满意度和交易率
事件类别：产品选型 (自动生成）
应用岗位：[业务　业务助理　技术  后勤]
需备资质：[对S260微型断路器主要技术参数了解和熟悉]
品牌：ABB   系列：S260　 品名：微型断路器 　 客户类型：全部　 行业：全部
一. 名词解释
1.1 额定电流：
电气设备的额定电流是指在基准环境温度下，在额定电压工作条件下，发热不超过长期发热允许温度时所允许长期通过的最大电流。
1.2 分断能力：
断路器的分断能力是指该断路器安全切断故障电流的能力。
1.3 脱扣器：s260系列微型断路器有电磁脱扣器与热脱扣器。
（1）电磁脱扣器：
只提供磁保护，也就是短路保护，其实际上是一个磁回力，当电流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
（2）热磁脱扣器：
由于每相电流都对应安装有一个电磁脱扣装置和一个热脱扣装置，在任何一相短路或者过载时，相应的电磁脱扣装置或热脱扣装置均会动作。

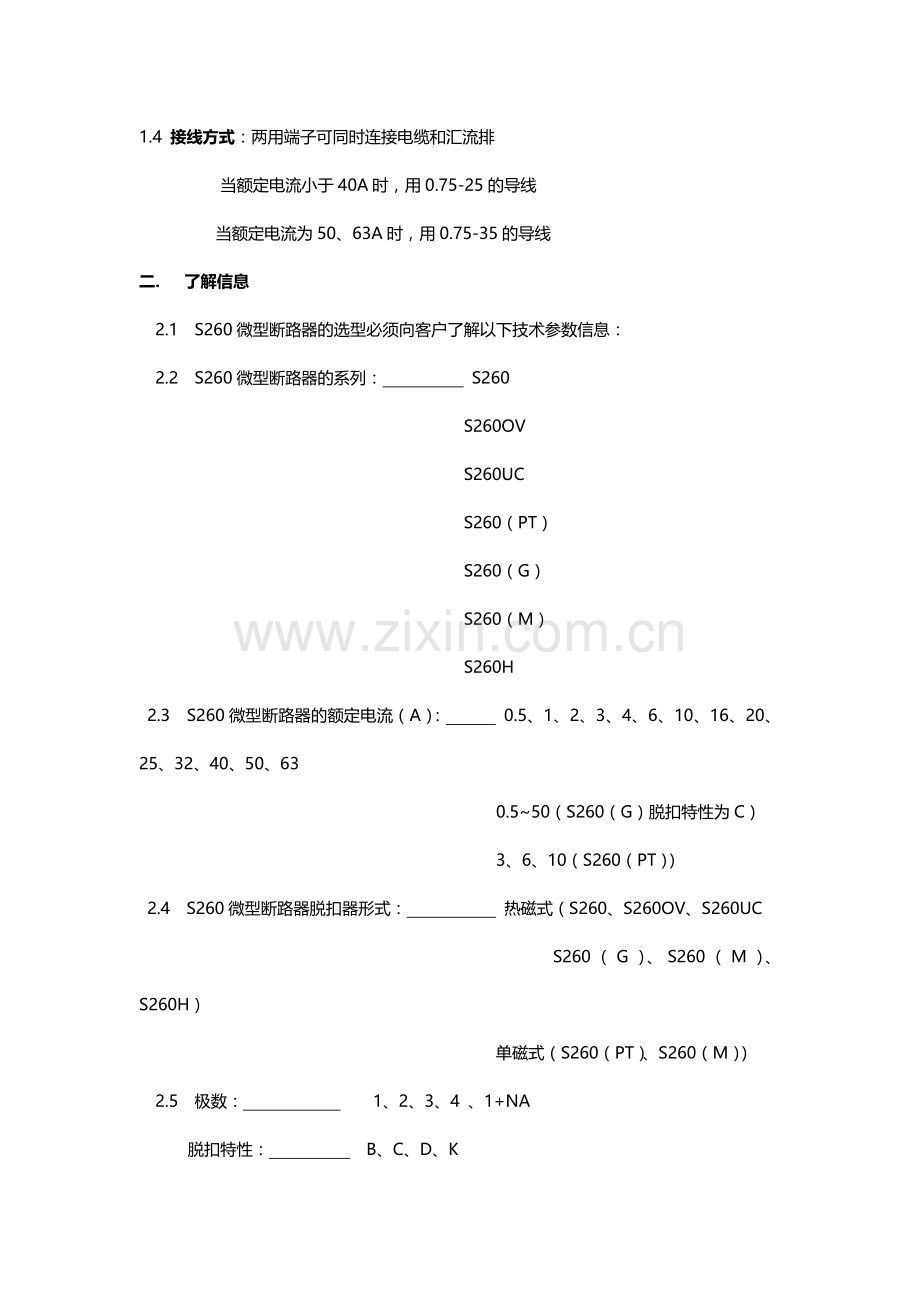

1.4 接线方式：两用端子可同时连接电缆和汇流排
当额定电流小于40A时，用0.75-25的导线
当额定电流为50、63A时，用0.75-35的导线
二. 了解信息
2.1 S260微型断路器的选型必须向客户了解以下技术参数信息：
2.2 S260微型断路器的系列： S260
S260OV
S260UC
S260（PT）
S260（G）
S260（M）
S260H
2.3 S260微型断路器的额定电流（A）： 0.5、1、2、3、4、6、10、16、20、25、32、40、50、63
0.5~50（S260（G）脱扣特性为C）
3、6、10（S260（PT））
2.4 S260微型断路器脱扣器形式： 热磁式（S260、S260OV、S260UC
S260（G）、S260（M）、S260H）
单磁式（S260（PT）、S260（M））
2.5 极数： 1、2、3、4 、1+NA
脱扣特性： B、C、D、K
注意事项
1. 准备好签和笔，以便记录客户所需产品的要求。
2. 要把自己记录和理解的东西向客户确认一次，以免出错。
三、 选型步骤
S26 1 无 — B 0.5 （ G）

代码
极数
型号
1
1极
2
2极
3
3极
4
4极
1NA
1+NA极

（G）表示该断路器适用于海拔2000m至5000m
高原地区，其额定电流为0.5-50A
（PT）表示计量专用断路器，其额定电流为3、6、10A
（M）表示单磁式断路器，是为不需要过载保护
的配电系统提供短路保护，同时还能与热过
载继电器配合对电动机系统提供全面的保护，
若不加则为标准型
无：普通型

OV：表示带过电压保护
UC：表示该断路器直流、交流通用，可迅速
分断直流或交流配电系统的故障电流
H：表示额定分断能力高达10KA，可用
大容量低压交流配电系统过电流故障保护
无：普通型

B：对计量回路提供线路保护
C：对感性负荷和高感照明系统提供线路保护
D：对高感性负荷和有较大冲击电流产生的
配电系统提供线路保护
K：对电动机系统提供可靠保护

代码
0.5
1
2
3
4
6
10
16
20
25
32
40
50
63
额定电流（A）
0.5
1
2
3
4
6
10
16
20
25
32
40
50
63

参考资料：《ABB 终端配电保护产品》 2007
部分选型参考图表：

四、配件选择（只适用于S260、S260UC系列微型断路器）
4.1 辅助触头(如果接触器自身所带的触点数量不能满足要求，则需要另外增加辅助触头；触头总数量为自带数量与辅助触头数量之和)
（1）辅助触点：用于指示断路器的工作状态：断开/闭合，当断路器的工作状态发生改变时，提供一个远程信号
说明：辅助触点的开闭状态取决于微型断路器的位置（ON/OFF），总是与主触点同开闭
（2）信号触头：可以指示由于故障原因所引起的断路器脱扣，对于人为操作断路器，信号触头不做任何指示
说明：自带红色复位手柄，它独立操作信号触点复位，无需操作断路器
自带测试按纽，可在不操作断路器情况下检查信号电路
（3）信 号，辅助结合触点：同时具有信号触点与辅助触点的功能

描述
辅件型号
一个辅助触头1NO+1NC
S2-H11
一个辅助触头2NO
S2-H20
一个辅助触头2NC
S2-H02
一个信号触头
S2-S
一个信号辅助结合触头
S2-S/H
注：NO为常开，NC为常闭

4.2 分励、欠压、过压脱扣器
（1）分励脱扣器：有两种不同额定电压的类型，它们用于远程使断路器脱扣。当需远程操控时，需加分励脱扣器
说明：此辅件是利用通过控制电压来远程控制MCB的脱扣
自带触点隔离
（2）欠压脱扣器：用于电压下降到额定值的70%到35%可发生脱扣，保护负载。电路电压恢复后断路器才能重新闭合，在许多情况下，它用于在安全可靠的情况下进行紧急断电
说明：此辅件采用自带延时装置，可滤过供电系统中小于100ms的干扰信号
只有电压在允许的范围的情况下欠压脱扣器允许闭合MCB
如果供应电压被中断或关闭（如紧急情况下关闭电路），欠压脱扣器即可发出脱扣信号使MCB脱扣
（3）过压脱扣器：是指电压在额定电压的280+5%时发生脱扣，过压脱扣将用点设备与供电系统分开避免烧坏设备。当需要过压保护是，需加个过压脱扣器。
描述
辅件型号

分励脱扣器
S2-A1（12-60VAC/DC
40-200VA/W）
S2-A2（110-415AC
55-210VA
110-250DC
555-110W ）

欠压脱扣器
S2-UA12（12DC）
S2-UA24（24AC/DC）
S2-UA48（48AC/DC）
S2-UA110（110AC/DC）
S2-UA220（220AC/DC）
S2-UA380（380AC）
过压脱扣器
S2-OV（只适用于S260）

4.3 机械联动装置：此附件可在配电盘的面板开启或移动使MCB脱扣。并在相连接的线路中显示此状态。
说明：该脱扣状态仅是机械性的动作，只控制MCB的脱扣元件部分工作
4.4 手动操作中性极：用于测量回路的中性线分断
说明：由于采用了特殊设计的手柄，可保证中性极先于断路器闭合，而后于断路器断开
4.5 位置机械锁：锁定的仅为断路器操作手柄，此时如果电路发生故障，断路器自由脱扣机构仍能分断电路
4.6 ABB配电附件汇流排有嵌入式汇流排(单相)与外绝缘汇流排(单相、二相、三相)。S260微型断路器的汇流排为外绝缘汇流排，
4.7 标签指示：ST透明标签指示内插指示内容
. SZ-KZS白色标签指示可直接书写指示或印刷内容

描述
型号
机械联动装置
S2-BPS（带信号触点）
S2-BP（不带信号触点）
手动操作中性极
S2-NT
位置机械锁
SA1（不带锁）
SA3（带锁）
标签指示
ST（透明）
SZ-KZS（空白）
SZ-KZS/5（带图示）
汇流排
SZ-KS 18/56N（单相）
SZ-PSB 12N（三相）

参考资料：《ABB 终端配电保护产品—辅件、附件》 2005
部分附件选型参考图表：

S260微型断路器的外形尺寸大小(mm)：

五、示例
某客户需要一个S260断路器， 要求：
这一断路器要求适合于高原使用，额定电流为32A，脱扣器具有对高感性负荷和有较大冲击电流产生的配电系统的保护功能，三极。
选型步骤：
1. 根据需要一个S260适于高原使用的断路器，所选的断路器为S260（G）系列
2. 要求断路器为三极，可选其代码为3
3. 要求脱口器具有对高感性负荷和有较大冲击电流产生的配电系统的保护功能，可知其脱扣特性为D，代码：D
4. 额定电流为32A，确定代码为32
根据以上步骤，所选断路器的型号为S263-D32（G）
