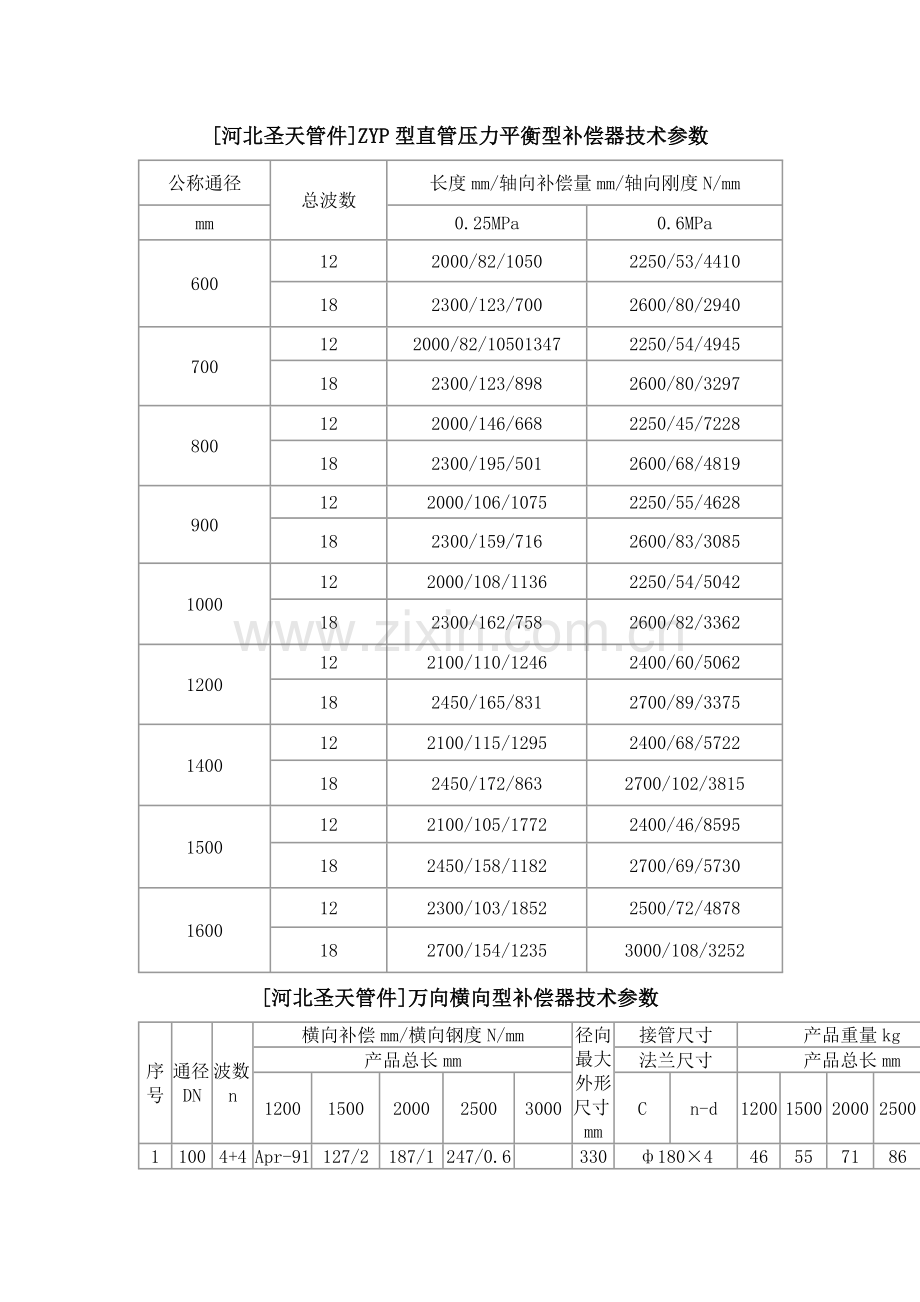

[河北圣天管件]ZYP型直管压力平衡型补偿器技术参数
公称通径
总波数
长度mm/轴向补偿量mm/轴向刚度N/mm
mm
0.25MPa
0.6MPa
600
12
2000/82/1050
2250/53/4410
18
2300/123/700
2600/80/2940
700
12
2000/82/10501347
2250/54/4945
18
2300/123/898
2600/80/3297
800
12
2000/146/668
2250/45/7228
18
2300/195/501
2600/68/4819
900
12
2000/106/1075
2250/55/4628
18
2300/159/716
2600/83/3085
1000
12
2000/108/1136
2250/54/5042
18
2300/162/758
2600/82/3362
1200
12
2100/110/1246
2400/60/5062
18
2450/165/831
2700/89/3375
1400
12
2100/115/1295
2400/68/5722
18
2450/172/863
2700/102/3815
1500
12
2100/105/1772
2400/46/8595
18
2450/158/1182
2700/69/5730
1600
12
2300/103/1852
2500/72/4878
18
2700/154/1235
3000/108/3252

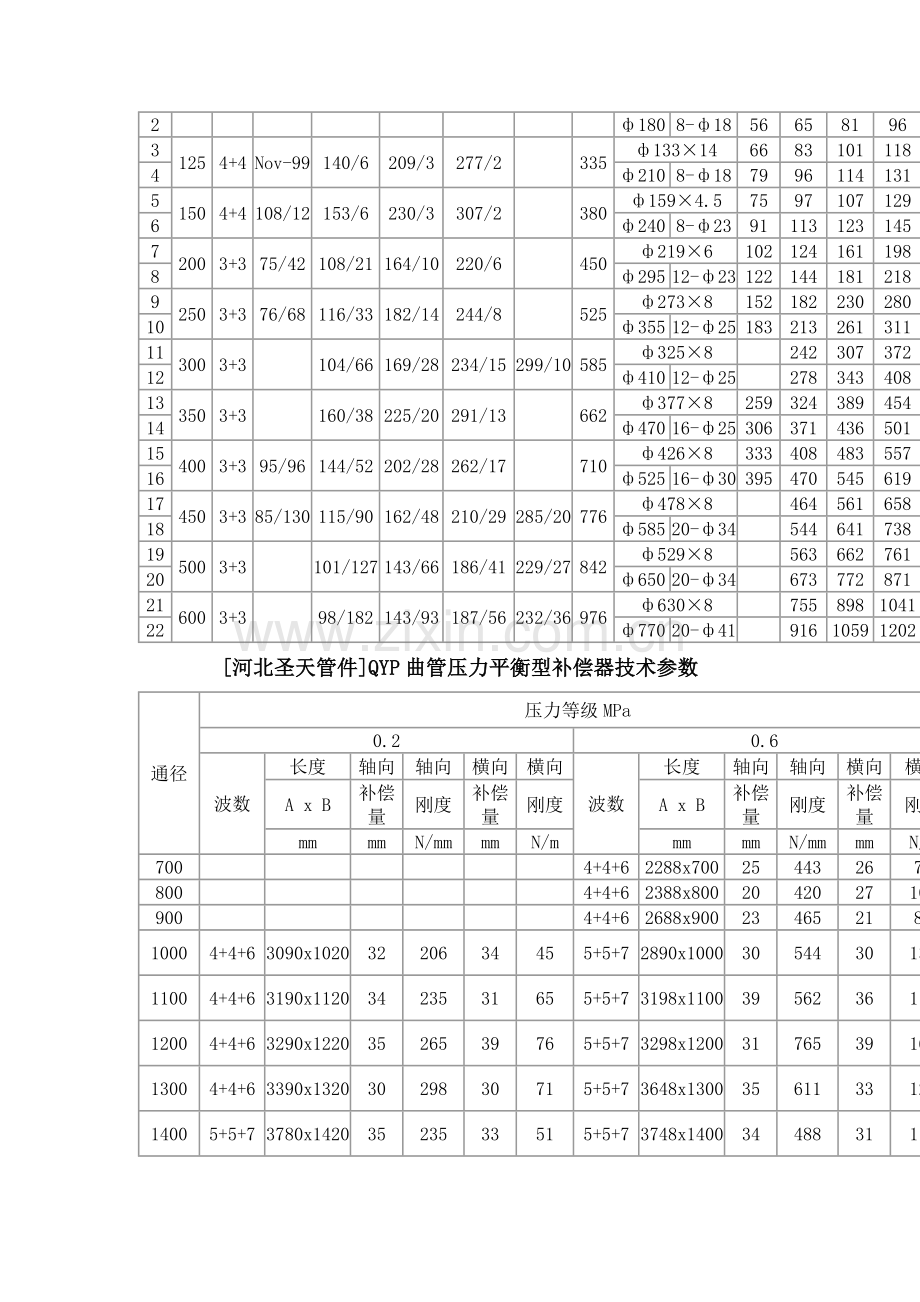

[河北圣天管件]万向横向型补偿器技术参数
序号
通径DN
波数n
横向补偿mm/横向钢度N/mm
径向最大外形尺寸mm
接管尺寸
产品重量kg
产品总长mm
法兰尺寸
产品总长mm
1200
1500
2000
2500
3000
C
n-d
1200
1500
2000
2500
3000
1
100
4+4
Apr-91
127/2
187/1
247/0.6

330
ф180×4
46
55
71
86

2
ф180
8-ф18
56
65
81
96

3
125
4+4
Nov-99
140/6
209/3
277/2

335
ф133×14
66
83
101
118

4
ф210
8-ф18
79
96
114
131

5
150
4+4
108/12
153/6
230/3
307/2

380
ф159×4.5
75
97
107
129

6
ф240
8-ф23
91
113
123
145

7
200
3+3
75/42
108/21
164/10
220/6

450
ф219×6
102
124
161
198

8
ф295
12-ф23
122
144
181
218

9
250
3+3
76/68
116/33
182/14
244/8

525
ф273×8
152
182
230
280

10
ф355
12-ф25
183
213
261
311

11
300
3+3

104/66
169/28
234/15
299/10
585
ф325×8

242
307
372
437
12
ф410
12-ф25

278
343
408
473
13
350
3+3

160/38
225/20
291/13

662
ф377×8
259
324
389
454

14
ф470
16-ф25
306
371
436
501

15
400
3+3
95/96
144/52
202/28
262/17

710
ф426×8
333
408
483
557

16
ф525
16-ф30
395
470
545
619

17
450
3+3
85/130
115/90
162/48
210/29
285/20
776
ф478×8

464
561
658
755
18
ф585
20-ф34

544
641
738
835
19
500
3+3

101/127
143/66
186/41
229/27
842
ф529×8

563
662
761
860
20
ф650
20-ф34

673
772
871
970
21
600
3+3

98/182
143/93
187/56
232/36
976
ф630×8

755
898
1041
1184
22
ф770
20-ф41

916
1059
1202
1345
[河北圣天管件]QYP曲管压力平衡型补偿器技术参数
通径
压力等级MPa
0.2
0.6
波数
长度
轴向
轴向
横向
横向
波数
长度
轴向
轴向
横向
横向
A x B
补偿量
刚度
补偿量
刚度
A x B
补偿量
刚度
补偿量
刚度
mm
mm
N/mm
mm
N/m
mm
mm
N/mm
mm
N/m
700

4+4+6
2288x700
25
443
26
74
800

4+4+6
2388x800
20
420
27
108
900

4+4+6
2688x900
23
465
21
89
1000
4+4+6
3090x1020
32
206
34
45
5+5+7
2890x1000
30
544
30
136
1100
4+4+6
3190x1120
34
235
31
65
5+5+7
3198x1100
39
562
36
111
1200
4+4+6
3290x1220
35
265
39
76
5+5+7
3298x1200
31
765
39
165
1300
4+4+6
3390x1320
30
298
30
71
5+5+7
3648x1300
35
611
33
121
1400
5+5+7
3780x1420
35
235
33
51
5+5+7
3748x1400
34
488
31
116
1500
5+5+7
3880x1520
40
165
35
50
5+5+7
4048x1500
33
535
32
109
1600
5+5+7
4188x1620
36
204
31
49

1700
5+5+7
4340x1720
34
223
30
98

1800
5+5+7
4440x1820
37
275
32
76

1900
5+5+7
4540x1920
33
298
31
89

2000
5+5+7
4640x2020
30
364
30
121

北圣天管件]DWB型外压式轴向型补偿器技术参数
通径DN
长度mm
波数
压力等级MPa
波纹管有效面积cm2
最大外径尺寸mm
0.6
1
1.6
轴向补偿量mm/刚度N/mm
50
432
10
41/231
39/255
37/286
81
270
654
20
82/116
78/126
74/143
65
488
10
41/231
39/255
37/286
82
290
756
20
82/116
78/126
74/143
80
506
9
56/196
53/232
50/278
121
308
789
18
11/298
106/116
100/139
100
532
8
61/167
57/218
54/256
180
336
789
16
122/84
114/109
108/128
125
616
8
82/278
78/301
75/320
257
368
966
16
164/129
156/151
150/160
150
950
8
124/125
112/154
89/330
535
450
1540
16
250/56
210/87
160/113
200
950
8
130/155
100/126
70/409
779
505
1550
16
250/75
200/113
160/205
250
1080
8
161/111
130/162
105/378
1075
566
1800
16
320/50
260/94
201/119
300
1090
8
161/138
130/194
100/338
1269
600
1820
16
320/54
260/100
200/168
350
1090
8
165/165
132/221
99/438
1619
676
1820
16
320/71
250/121
200/218
400
1110
8
162/164
132/290
101/468
2008
710
1840
16
310/76
251/145
190/268
450
1110
8
152/131
132/339
100/532
2428
768
1840
16
301/81
251/170
190/245
500
1475
6
190/180
150/515
150/765
3473
975
2450
12
371/90
300/175
300/298
600
1540
6
195/231
150/154
140/765
4766
1090
2540
12
391/121
290/364
280/480
700
1540
6
200/222
155/601
150/832
6068
1190
2540
12
400/112
300/400
290/478
800
1540
6
201/200
164/497
150/897
7528
1290
2540
12
400/135
321/451
299/583
900
1605
6
220/206
230/635
220/765
9328
1460
2685
12
430/154
460/337
442/338
1000
1605
6
220/356
230/615
220/763
1118
1560
2685
12
430/268
460/303
442/418
1100
1605
6
210/273
230/654
221/754
13066
1660
2685
12
428/187
460/647
442/414
1200
1605
6
210/308
230/757
221/832
15170
1760
2685
12
420/104
460/488
443/601
1300
1605
6
220/356
230/864
221/864
17432
1860
2685
12
410/132
450/432
435/626
1500
1605
6
212/398
231/645
226/889
19851
1960
2685
12
410/198
450/466
430/665
1600
1605
6
201/321
230/978
220/984
22427
2060
2685
12
400/187
449/422
432/665
