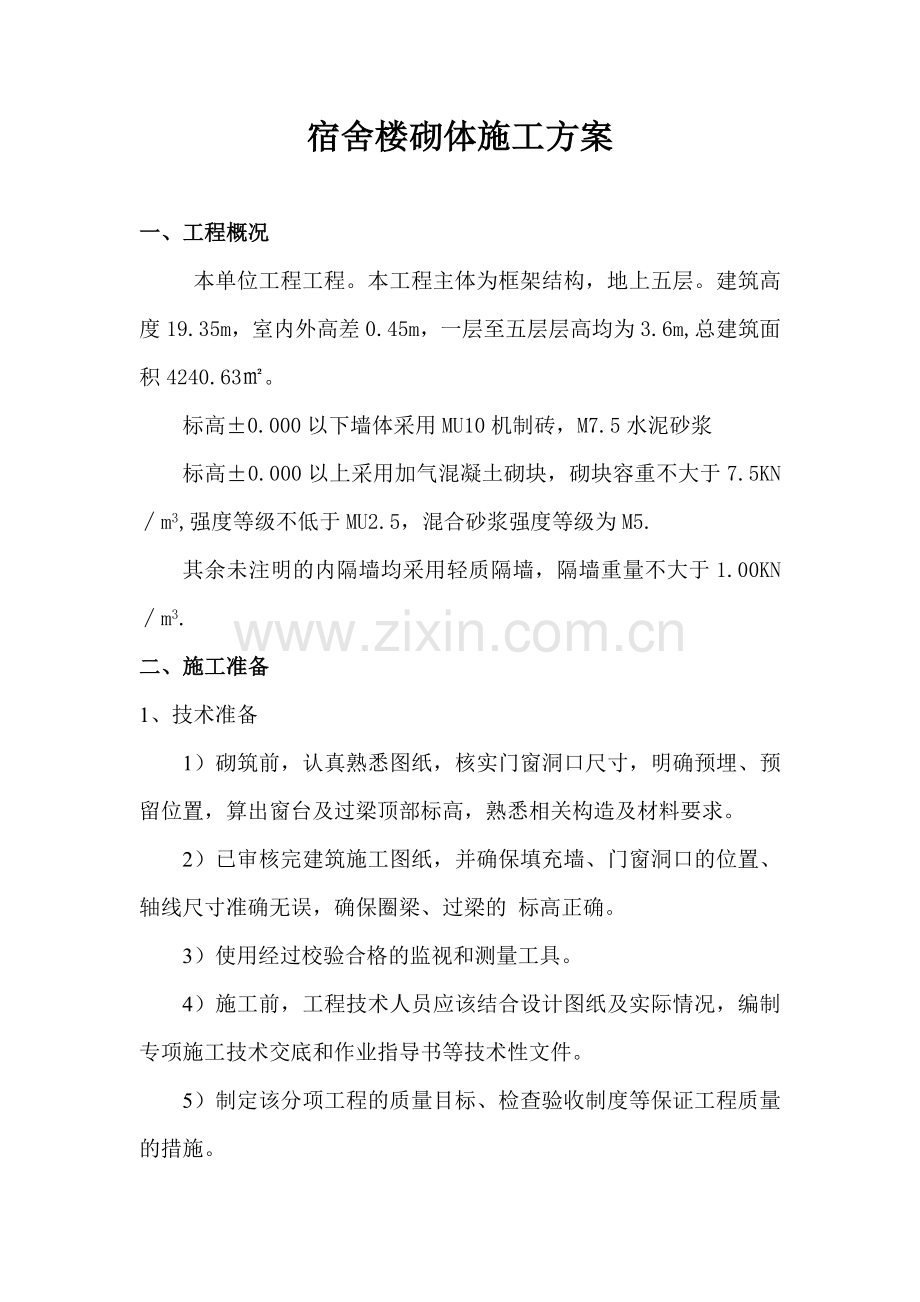

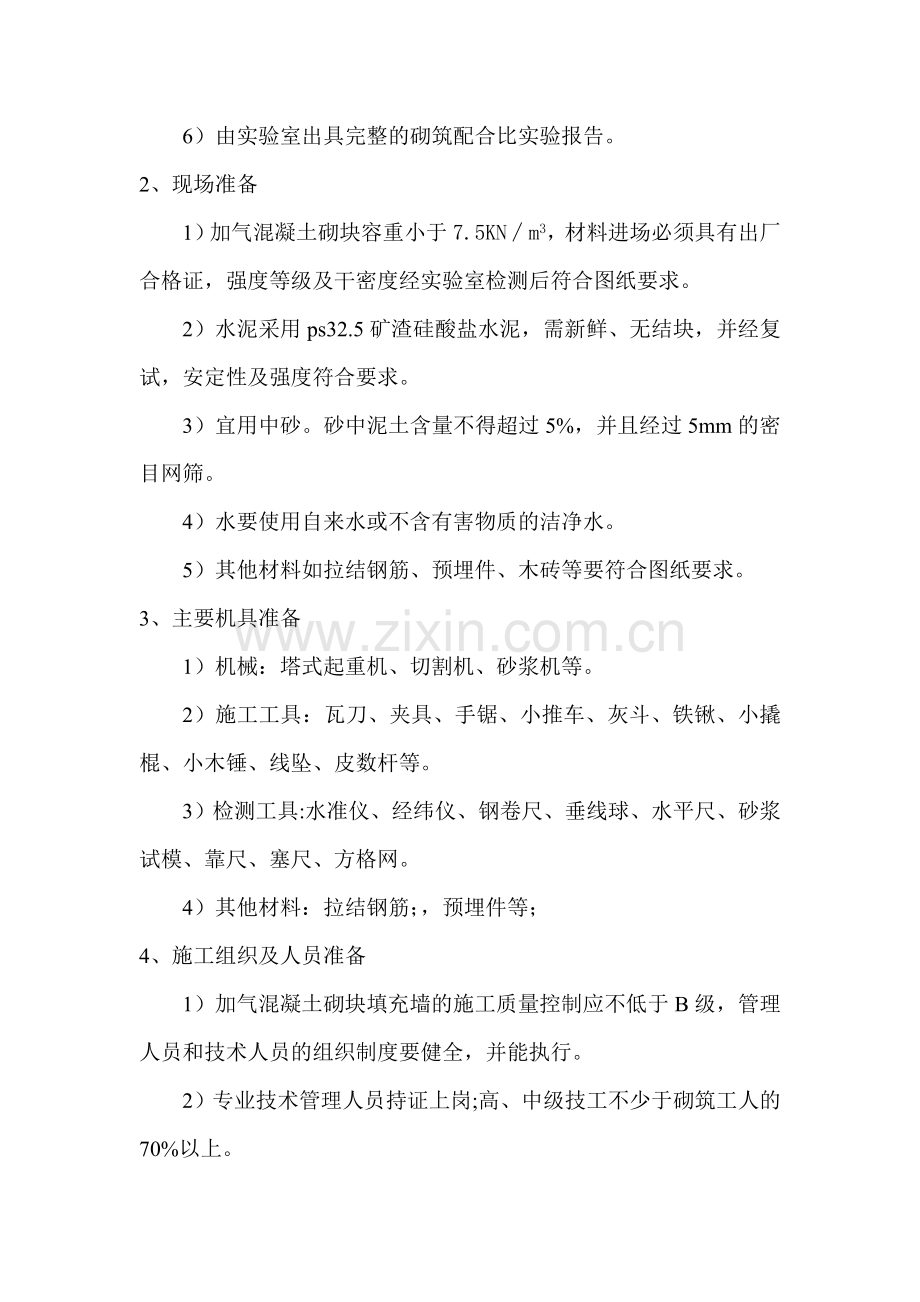

宿舍楼B砌体方案.doc

宿舍楼砌体施工方案

一、 工程概况
本单位工程工程。本工程主体为框架结构，地上五层。建筑高度19.35m，室内外高差0.45m，一层至五层层高均为3.6m,总建筑面积4240.63㎡。
标高±0.000以下墙体采用MU10机制砖，M7.5水泥砂浆
标高±0.000以上采用加气混凝土砌块，砌块容重不大于7.5KN∕m3,强度等级不低于MU2.5，混合砂浆强度等级为M5.
其余未注明的内隔墙均采用轻质隔墙，隔墙重量不大于1.00KN∕m3.
二、施工准备
1、技术准备
1）砌筑前，认真熟悉图纸，核实门窗洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的 标高正确。
3）使用经过校验合格的监视和测量工具。
4）施工前，工程技术人员应该结合设计图纸及实际情况，编制专项施工技术交底和作业指导书等技术性文件。
5）制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。
6）由实验室出具完整的砌筑配合比实验报告。
2、现场准备
1）加气混凝土砌块容重小于7.5KN∕m3，材料进场必须具有出厂合格证，强度等级及干密度经实验室检测后符合图纸要求。
2）水泥采用ps32.5矿渣硅酸盐水泥，需新鲜、无结块，并经复试，安定性及强度符合要求。
3）宜用中砂。砂中泥土含量不得超过5%，并且经过5mm的密目网筛。
4）水要使用自来水或不含有害物质的洁净水。
5）其他材料如拉结钢筋、预埋件、木砖等要符合图纸要求。
3、主要机具准备
1）机械：塔式起重机、切割机、砂浆机等。
2）施工工具：瓦刀、夹具、手锯、小推车、灰斗、铁锹、小撬棍、小木锤、线坠、皮数杆等。
3）检测工具:水准仪、经纬仪、钢卷尺、垂线球、水平尺、砂浆试模、靠尺、塞尺、方格网。
4）其他材料：拉结钢筋；，预埋件等；
4、施工组织及人员准备
1）加气混凝土砌块填充墙的施工质量控制应不低于B级，管理人员和技术人员的组织制度要健全，并能执行。
2）专业技术管理人员持证上岗;高、中级技工不少于砌筑工人的70%以上。
5、作业条件
1）主体框架部分已施工完毕，垃圾等清理干净。
2）构造柱钢筋已植筋完毕，经试拉试验合格，钢筋绑扎完毕，隐检验收合格
3）砌筑砂浆配合比经有资质的实验部门试验确定，有书面配比通知单，现场根据砌体方量准备好取样砂浆试模。
4）弹出楼层轴线、墙身线，门窗洞口位置线，标高线等，经验线符合设计要求后经技术质检部门复核并办理相关手续。
5）根据标高控制线及窗台、窗顶标高，预排出砖砌体皮数线，皮数线经技术质检部门复核并办理相关手续。
6）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15细石混凝土找平。
7）做好水电管线的预留预埋工作。
8）常温天气砌筑前一天将砖浇水湿润，使含水率为10%~15%
9）安全帽、安全带、安全网配备齐全，通道口、预留口、电梯井口、搅拌口和临边做好防护。
10）砌筑高度大于1.2m的内墙时，搭设工具式双排脚手架，外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间隙应水平防护，防止高空坠物。

三、工艺流程
放线——立皮数杆——确定组砌方法——砌体浇水——拌制砂浆——排砌体——砌体砌筑——验收
四、施工要点
1）根据图纸要求加气混凝土砌块墙砌筑前，先浇筑C20细石混凝土基座，高150mm，宽同墙厚。
标高±0.000以下墙体采用MU10机制砖，M7.5水泥砂浆
标高±0.000以上采用加气混凝土砌块，砌块容重不大于7.5KN∕m3,强度等级不低于MU2.5，混合砂浆强度等级为M5.
2）结构验收合格，基层清理完毕，填充墙边线、门窗洞口位置线已弹好。
3）皮数杆用水准仪抄平，使皮数杆上的楼地面标高线位于设计标高处。
4）砂浆配置比应由实验室确定，砂浆宜用机械搅拌，砌筑的砂浆必须机械搅拌均匀，随拌随用。水泥砂浆和混合砂浆搅拌时间不得少于2min，掺外加剂砂浆不得少于3min，同时还应具有较好的和易性和保水性，一般稠度以5~7min为宜，外加剂配料精度应控制在±2%以内。水泥砂浆和混合砂浆分别应在3h和4h内使用完毕。细石混凝土应在2h内用完。
5）砌体排列时，必须根据设计尺寸，砌体模数、水平灰缝的厚度和竖向灰缝的宽度，计算皮数和排数，在皮数杆上或柱墙上排出砖的皮数及灰缝厚度，并标出窗台、洞口、圈梁等的标高，以保证砌体的尺寸。
6）砌筑最底层砌体时，当灰缝厚度大于20mm时应使用细石混凝土铺密实。
7）加气混凝土砌体工程采用铺浆法砌筑，铺浆长度不得超过750mm：施工时气温超过30℃时，铺浆长度不得超过500mm。
8）上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。当搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块。
9）砌筑时应优先使用整块砌体，如需断开砌块时，应使用手锯、切割机等工具裁整齐，并保护好砌体的棱角，锯裁体块长度不应小于砌块总长度的1/3，长度小于150mm的砌块不得上墙。
10）加气混凝土砌块的竖向灰缝宽度和水平灰缝厚度宜为15mm，灰缝应横平竖直、砂浆饱满。正、反墙面均进行勾缝，水平缝砂浆饱满度不得小于80%，竖向灰缝不的低于90％，竖向灰缝不的出现假缝、瞎缝、透明缝。
11）砌筑地±0.000以下机制砖时，砖应提前1~2d浇水湿润，湿润程度达到水浸润砖体15mm为宜，含水率为10%~15%严禁干砖上墙，严禁砌筑后向墙冲水。
12）砌筑时先盘角，每次不得超过5层，随盘随吊线，使砖的层数、灰缝厚度与皮数杆相符。
13）砖要砌的横平竖直，灰浆饱满，做到“上跟线，下跟棱，左右相邻要对平”。
14）每砌五皮左右要用靠尺检查墙面垂直度和平整度，随时纠正偏差，严禁事后凿墙。
15）砌体日砌高度不宜超过1.8m。并且填充墙上不得留脚手架眼搭设双排脚手架。
16）砌体墙的转角处，应隔皮纵横墙砌体相互搭砌，砌体墙的T字交接处，应使横墙砌体隔皮露面。
17）加气混凝土填充墙与构造柱连接的部位，应预埋2Φ6的拉结筋，拉结筋的竖向间距应为500mm，有抗震要求时，拉结筋的末端应做40mm长90°的弯钩。
18）在门窗洞口两侧填充墙上中下部用机红砖局部嵌砌，以便满足安装门窗的需要。
19） 填充墙外墙墙体材料采用300厚加气混凝土砌块，内隔墙为200厚加气混凝土砌块，用M5混合砂浆砌筑。
20）构造柱、抱框、圈梁、腰带、过梁混凝土强度等级均为C20.
21）墙体相互交接时，应同时砌筑，交错搭接。
22）砌体填充墙的门、窗洞口设预制或现浇过梁。门窗洞宽满足大样图6.4a中要求时，按此要求施工；不满足时，按《钢筋混凝土过梁》（图集号03G322-3）中的一级过梁选用；过梁支座搁置长度≥250mm.

23)填充墙应沿框架柱全高每隔500mm设2ф6拉筋（竖向间距偏差不的超过100mm），沿墙全长贯通，墙长大于5m时，墙顶应与梁应有拉结；墙长超过8m或层高2倍时，设置钢筋混凝土构造柱；楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；墙高超过4m时，墙体半高处设置与柱连接且沿全长贯通的钢筋混凝土水平系梁。其标高及断面配筋如下：
①内墙门洞上设一道，断面为墙厚×120mm，纵筋4ф12，箍筋ф6@200。兼过梁时，过梁处断面尚需满足过梁要求，配筋应增加过梁纵向钢筋之面积。
②外墙洞下设一道（窗台压顶），断面为墙厚×100mm，纵筋为4ф10通长。
24）填充墙的构造柱位置详各层建筑平面图，如建筑平面图未注出，一般按如下要求设置：
①纵横墙交接处；
②内墙及实墙面外墙每隔4m设置一根；
③外墙之窗台墙、屋顶女儿墙每隔2-2.5m；
④门窗洞口两侧设置抱框立柱，也可用构造柱代替。
25）构造柱、抱框立柱断面及配筋如下：
①构造柱断面：墙交接处：墙厚×墙厚
墙中部位置：墙厚×200mm
②构造柱配筋：纵筋4ф12；箍筋ф6@200
③抱框立柱断面：墙厚×100mm
④抱框立柱配筋：纵筋2ф12；水平S形筋ф6@200
26） 其他构件与主体结构连接的施工大样详图6.4（a-f)

五、质量标准
1、主控项目
　　砖、砌块和砌筑砂浆的强度等级应符合设计要求。
　　检验方法；检查砖和砌块的产品合格证书，产品性能检测报告和砂浆试块试验报告。
2、一般项目
　　1）填充墙砌体一般尺寸的允许偏差应符合表2.2.1的规定。
　　a抽检数量:对表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间和楼道按两个轴线或每10延长米一标准间计数。每间检验不应少于3处。
　　b对表中3、4项，在检验批中抽检10%，且不应少于5处。
　　2）蒸压加气混凝土砌块砌体和不应与其他块材混砌。
　　抽检数量:在检验批中抽检20%，且不应少于5处。
　　检验方法:外观检查。
　　　　　　表2.2.1　　　　填充墙砌体一般尺寸允许偏差
项　次
项　目
允许偏差
检　验　方　法
1
轴线位移
10（mm）
　用尺检查
垂直度
小于或等于3m
5（mm）
　用2m托线板或吊线、尺检查
大于3m
10（mm）
2
表面平整度
8（mm）
　用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽（后塞口）
±5（mm）
　用尺检查
4
外墙上、下窗口偏移
20（mm）
　用经纬仪或吊线检查

3、 填充墙砌体的砂浆饱满度及检验方法应符合表2.3的规定。
　　抽检数量:每步架子不少于3处，且每处不应少于3块。
4、 填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。
　　抽检数量:每检验批检20%，且不应小于5处。
　　检验方法:观察与用尺量检查。
　　5、填充墙砌体时应错缝搭砌，蒸压加气混凝土搭砌长度不应小于砌块长度的1/3；竖向通缝不应大于2皮。
　　抽检数量:在每检验的标准间抽查10%，且不应小于3处。
　　检验方法:观察与用尺量检查。
　　6、填充墙砌体的灰缝厚度和宽度应正确。空心砖、轻骨料混凝土小型空心砌块的砌体灰缝应为8 ～12mm。蒸压加气混凝土砌块砌体的水平灰缝厚度和宽度均为为15mm。
　　抽检数量:在每检验的标准间抽查10%，且不应小于3处。
　　检验方法:用尺量5皮空心砖或小砌体的高度和2m砌体长度折算。
　　7、填充墙砌体至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔14d后，再将其补砌挤紧。
　　抽检数量:每验收批抽10%填充墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。
检验方法：观察检查
六、质量通病控制和预防措施
1、　砂浆强度不符合要求
1）原因分析
　（1）水泥质量不合格。
　（2）砂的含泥量大。
　（3）砂浆配合比计量不准确。
　（4）加料顺序颠倒，砂浆搅拌不均匀。
　（5）人工拌合。
　（6）水灰比控制不好，和易性差。
　（7）砂浆保水性差。
　（8）砂浆品种与设计不相符，或掺外加剂后无相应措施。
　　上述原因将酿成砌筑砂浆强度低，满足不了设计的砌体强度，导致砖砌体的水平裂缝、竖向裂缝。
2）预防措施:
（1）材料
　①进场水泥必须有合格证和试验报告，其技术指标合格者，方可使用。
　②控制砂的含泥量，强度等级等于或大于M5的砂浆，砂的含泥量不应超过5%。
　③外加剂必须具备产品技术说明和出厂合格证，并经试验配合比合格后方能培植砂浆。
　④严禁在楼、地面上进行拌合。
（2）拌制砂浆要有计划，做到随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌制后3h和4h内使用完毕；当施工期间最高温度超过30℃时，则必须分别在拌成后2h和3h内使用完毕。灰槽中的砂浆，使用过程中应经常翻动、清底。如砂浆出现泌水现象，应在砌筑前进行二次拌合。
（3）砌筑砂浆的质量要求和试件的制作、强度等级评定要符合现行标准的规定。
2　、砌体几何尺寸不符合设计图纸要求
1）现象
（1）墙身的厚度尺寸达不到设计要求。
（2）砌体水平灰缝厚度10皮砖的累计数，不符合验评标准的规定。
（3）混凝土结构的圈梁、构造柱、墙、柱胀模。
2）原因分析
　（1）砖的几何尺寸不规格。
　（2）对砖砌体水平灰缝不进行控制。
　（3）砌筑过程中未设皮数杆，挂线不准。
3）预防措施
　（1）同一单位工程宜使用同一厂家生产的砖。
　（2）要正确设置皮数杆，皮数杆间距（一般间距不超过15～20m，转角处均应设立）。严格控制皮数杆上的尺寸线。
　（3）严格控制水平缝的厚度和竖向缝的宽度。
3、组砌方法不正确
　　 预防措施
　（1）控制好摆砖撂底，在保证砌砖灰缝8～10mm的前提下考虑到砖垛、窗间墙、柱边缘处用砖的合理模数；
　（2）半头砖要求分散砌筑，不得集中使用，一砖或半砖厚墙体严禁使用碎砖头。
　（3）确定标高，立好皮数杆，第一皮砖的标高必须控制好，与砖层必须吻合。
　（4）构造柱部位必须留置马牙槎，要求先退后进，进退均为五皮砖。
　　施工洞口留置应距纵（横）墙500mm之处留置阳槎，并应放置拉结筋和过梁。
　4、　水平或竖向灰缝饱满度不合格
　1）现象
　　 砌体砂浆不密实饱满，水平灰缝饱满度低于“规范”和“验评标准”的规定。
1、 2）原因分析
　（1）砌筑砂浆的和易性差，直接影响砌体灰缝的密实和饱满度。
　（2）干砖上墙和砌筑操作方法错误，不按“三一”砌砖法砌筑。
　（3）水平灰缝缩口太大。
　　 综合上述将降低砌体的抗压强度和抗剪能力。
3）预防措施
　（1）改善砂浆和易性，如果砂浆出现泌水现象，应及时调整砂浆的稠度，确保灰缝的砂浆饱满度和提高砌体的粘结强度。
　（2）砌筑用烧结普通砖必须提前1～2d浇水湿润，含水率宜在10%～15%，严防干砖上墙。
　（3）砌筑时要采用“三一”砌砖法。严禁铺长灰而使底灰产生空穴和摆砖砌筑，造成砂浆不饱满。
　（4）砌筑过程中要求铺满口灰，然后进行刮缝。
5　、砌体的整体性和稳定性差
1）现象
　（1）外墙转角处和楼梯间不同时砌筑；纵（横）墙交接处不留置斜槎。
　 （2）每层承重墙的最上一皮砖，以及在梁和梁垫的下面摆放顺砖。
　（3）填充墙的顶层砖和梁、板下部摆砌平砖。
　（4）砖砌台阶的面上以及砖砌体的挑出层中用顺砖。
　（5）拉结筋的放置、长度、数量不符合规定。
2）原因分析
　 （1）外墙转角处楼梯间和纵（横）墙交接处，留置直槎。
　 （2）承重墙的最上一皮砖、梁和梁垫下面、砖砌台阶的水平面上以及砖砌体的挑出层中（挑檐、腰线等），采用顺砖，当上部承受载荷作用后砌体失去稳定性。
　 （3）填充墙的顶部和梁、板下面，摆砌平砖，造成墙与梁和墙与板为活节点，因为这种砌法打灰不能密实，导致填充墙稳定性和整体性差。
　　(4）拉结筋设置的不准确，位置不对，长度、数量、弯钩的制作不符合施工规定。
3）预防措施
　（1）砖砌体外墙转角、纵（横）墙交接处和楼梯间的墙体应同时砌筑。若不能同时砌筑，在临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3。
　 （2）承重墙的最上一皮砖、梁和梁垫下面的砖、台阶的水平面上、砖砌体中挑出层（挑檐、腰线）等部位，均应用丁砖砌筑，以便受力后能保证砌体的稳定性。
　（3）砖砌隔断墙和填充墙的顶部均应采用斜砌方式砌筑，并应挤紧打严顶部砂浆，砂浆应饱满密实。　
　（4）按规定要求设置隔断墙和填充墙拉结筋。 　
6　、砌体结构裂缝
1）现象
　（1）砖砌体隔断墙和填充墙与混凝土框架柱梁接触处产生竖向裂缝。
　（2）房间底层窗台墙上出现竖向裂缝。
　（3）在错层砖砌墙体上出现水平或竖向裂缝。
　 (4）顶层墙体产生水平和斜向裂缝。
　（5）顶层墙体在楼的两端的内外纵墙两间范围内出现水平或斜向裂缝。
　（6）顶层山墙和前后纵墙上的女儿墙根部出现裂缝。
2）原因分析
　（1）砌体材料由于膨胀系数不同，收缩不均匀和伸缩量不同，受温度差影响而引起的裂缝。结合部砂浆不饱满或遗漏拉结筋导致开裂。结构裂缝将影响主体结构强度、使用功能和美观，损害结构的整体性和安全性，降低住宅使用寿命。
　（2）房间底层窗台墙上出现的上宽下窄竖向裂缝，一般是由于窗台墙与窗间墙载荷差异、窗间墙沉降、灰缝压缩不一而在窗口边产生剪力，在窗台墙中间产生拉力造成。
　（3）房两楼层标高不一时，由于屋面或楼板胀缩或其他因素而产生推挤，形成在楼层错层处出现水平裂缝或在纵墙上出现竖向裂缝。
　（4）楼两侧因温度应力大，砌砖抗剪能力很低，故在窗洞上部出现水平或斜向裂缝，特别是不按规范要求设伸缩缝的住宅裂缝尤其严重。
3）预防措施
　 （1）楼两端顶层的两间范围内在内纵墙与承重墙横墙交接处设抗裂柱，外纵墙与承重墙交接处增设构造柱，两间范围内砌体由圈梁以下300mm处加2根4冷扎带肋钢筋（一砖半墙加3根）一道，其下相隔500mm再加两道相同的抗裂加强筋。
　 （2）顶层由两端山墙或伸缩缝处向内数的第四道承重墙开始，与外纵墙所有的结合部由圈梁以下300mm处加2根4冷扎带肋钢筋（一砖半墙加3根）一道，其下相隔500mm再加两道相同的抗裂加强筋。抗裂加强筋伸入横承重墙2m，伸入外纵墙0.5m。
　（3）屋面应严格控制檐头处的保温层厚度，顶层砌体砌完后应及时做好隔热层，防止顶层梁板受烈日照射变化因温度而引起结构的膨胀和收缩。
　（4）女儿墙因结构层后保温层温度变化或冻融产生变形，将女儿墙根推开而产生水平方向裂缝，为防止出现这一质量通病，铺设结构层、保温层材料时，必须在结构层或保温层与女儿墙之间留设温度缝，并用柔性密封材料填嵌。
4、墙体渗水
1）现象
　（1）住宅围护墙渗水。
　（2）窗口与墙节点处渗水。
2）原因分析
　 （1）砌体的砌筑砂浆不饱满、灰缝空缝，出现毛细通道形成虹吸作用；室内装饰面抹灰厚度不均匀，导致收水快慢不均，抹灰易发生裂缝和脱壳，分格条底灰不密实有砂眼，造成墙身渗水。
　 （2）门窗口与墙连接密封不严，窗口天盘未设鹰嘴和滴水线，室外窗台板高于室内台板。室外窗台未作顺水坡，而导致倒水现象。
　 （3）后塞口窗框与墙体之间没有认真堵塞和嵌抹密封膏，或窗框保护带没有撕净，导致渗水。
　（4）脚手眼及其他孔洞堵塞不当。
3）预防措施
　 (1）组砌方法要正确，砂浆强度符合设计要求，坚持“三一”砌砖法。
　（2）对组砌中形成的空头缝应在装饰抹灰前将空头缝采用勾缝方法修整。
　（3）饰面层应分层抹灰，分格条应在初凝后取出，注意压灰要密实，严防有砂眼和龟裂。
　（4）门窗口与墙体的缝隙，应采用加有麻刀的砂浆自上而下塞灰压紧；勾灰缝时要压实，防止有砂眼和毛细孔导致虹吸作用。若为铝合金和塑料窗应填塞保温材料，缝隙封堵防水密封胶。
　（5）门窗口的天盘应设置鹰嘴或滴水线；室外窗台必须低于室内窗台板并应做好坡度利于顺水。
　 （6）脚手眼及其他孔洞，应用原设计的砌体材料按砌筑要求堵填密实。
六、 成品保护
1、 砌块运输和堆放时，应轻吊轻放，空心小型砌块不得超过1.6m，堆垛之间应保持适当的通道。
　　2、砌块和楼板吊装就位时，避免冲击完工的墙体。
　　3、加气混凝土砌块墙上不得留脚手眼，搭拆脚手架时不得撞已砌墙体和门窗边角。
　　4、在加气混凝土墙上剔凿设备孔洞、槽时，应轻凿，保持砌块完整，如有松动或损坏，应进行补强处理。
　　5、水电和室内设备安装时，应注意保护墙体，不得随意凿洞。
　　6、雨天施工应有防雨措施，不得使用湿砌块。雨后施工时，应复核墙体的垂直度。
八、 安全生产和文明施工
1、吊装砌块夹具应经试验检查，应安全、灵活、可靠，方可使用。
　 2、砌块在楼面卸下堆放时，严禁倾卸及撞击楼板。在楼板上堆放砌块，宜分散堆放，不得超过楼板的设计允许承载能力。
　 3、砌块安装时，不得站在墙上指挥和操作，不准随意在墙上设置受力支撑或拉缆绳等。
　 4、操作过程中，对稳定性较差的窗间墙、独立柱等部分，应适当加设临时支撑。
　 5、当楼层砌到标高时，应即吊装楼盖，使墙体保持稳定。未安装楼板的墙体，在大风天时，宜加设适当临时支撑，保证其稳定性。
　 6、工人操作应戴安全帽，高空作业应系安全带；采用内脚手施工时，在二层楼面以上，应在房屋外墙四周设安全绳网，并随施工高度逐层提升，屋面工程未完不得拆除。
