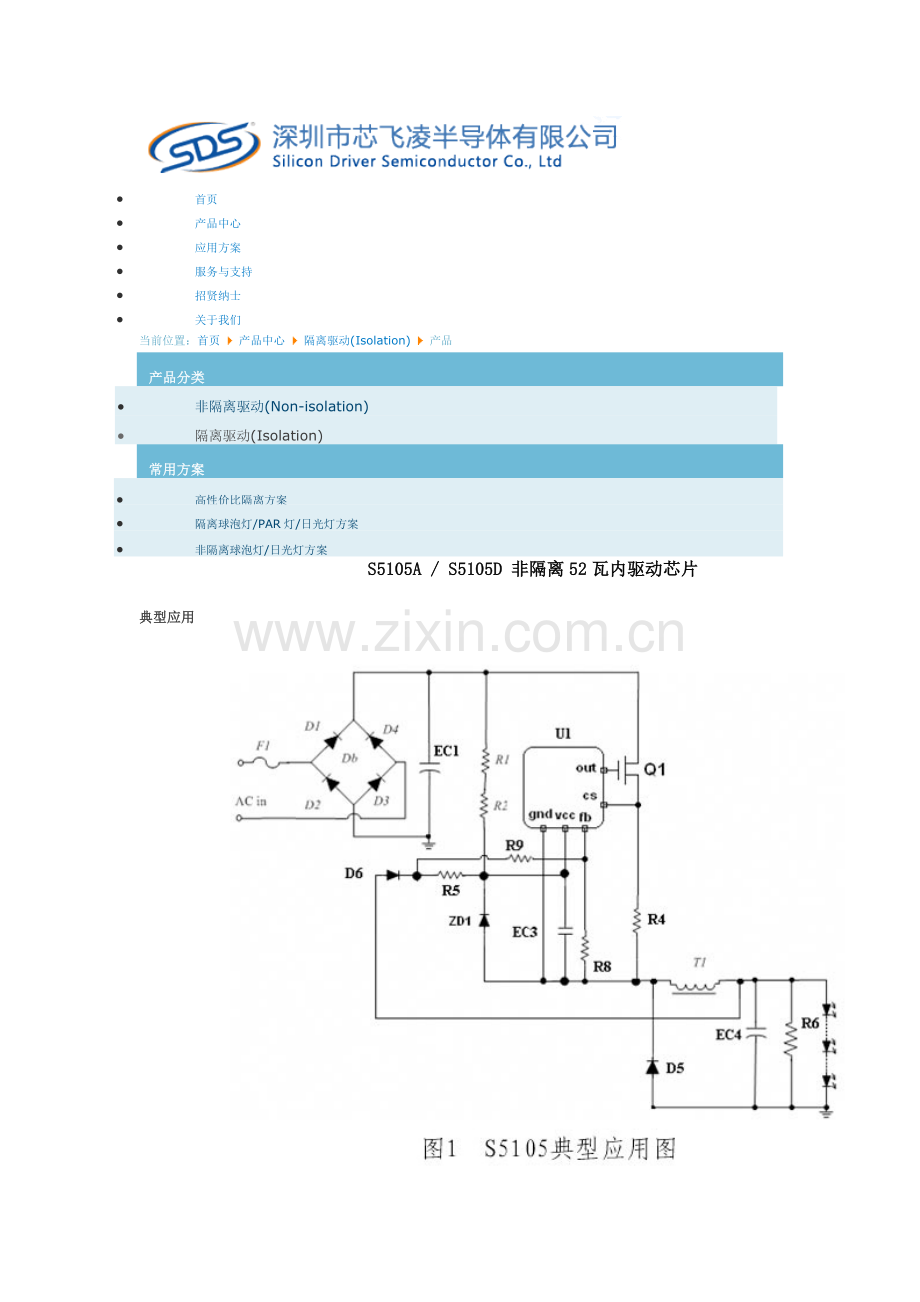

S5105A / S5105D 非隔离52瓦内驱动芯片

典型应用

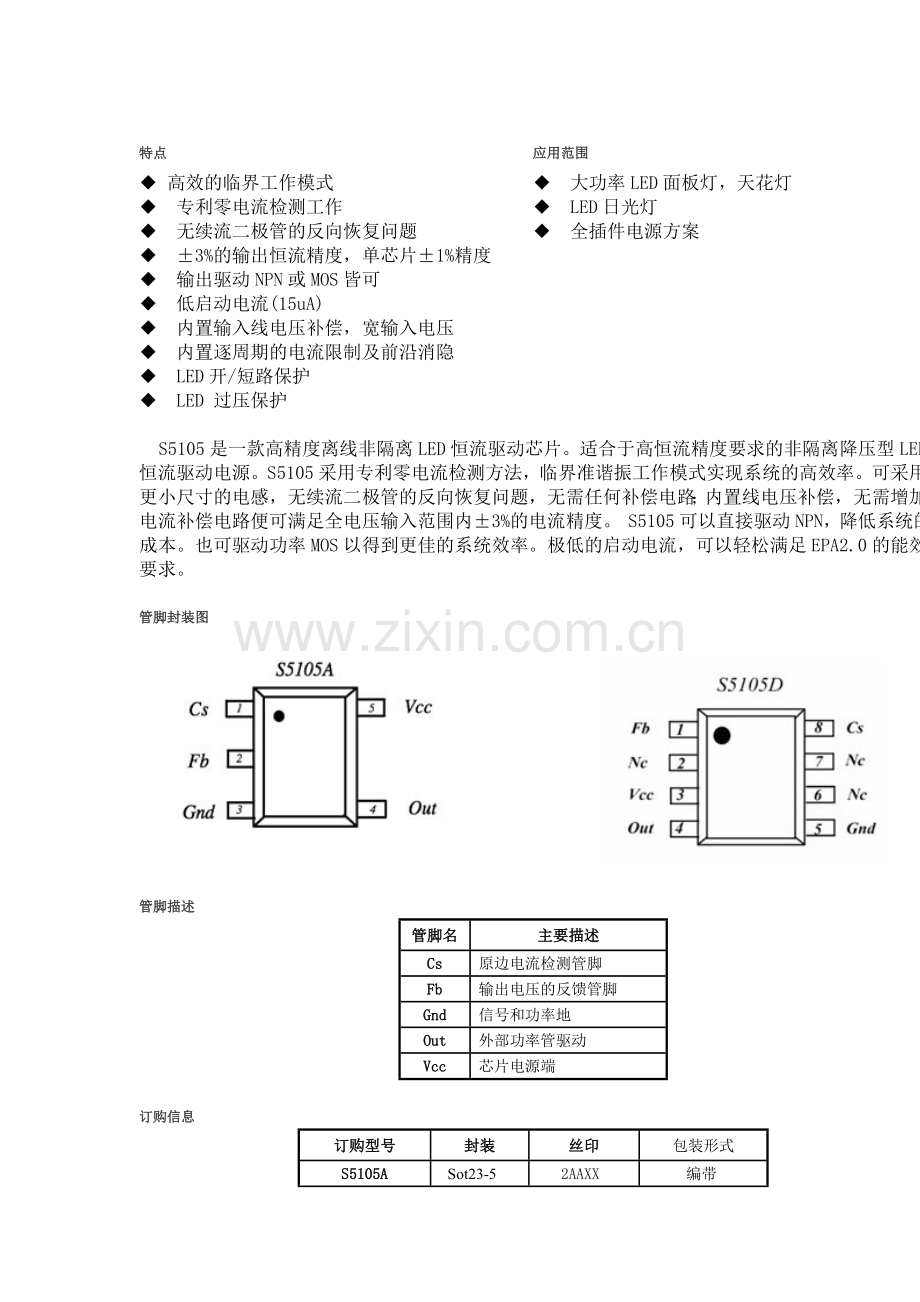

特点
应用范围
◆ 高效的临界工作模式
◆ 专利零电流检测工作
◆ 无续流二极管的反向恢复问题
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 输出驱动NPN或MOS皆可
◆ 低启动电流(15uA)
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ 大功率LED面板灯，天花灯
◆ LED日光灯
◆ 全插件电源方案

S5105是一款高精度离线非隔离LED恒流驱动芯片。适合于高恒流精度要求的非隔离降压型LED恒流驱动电源。S5105采用专利零电流检测方法，临界准谐振工作模式实现系统的高效率。可采用更小尺寸的电感，无续流二极管的反向恢复问题，无需任何补偿电路；内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。 S5105可以直接驱动NPN，降低系统的成本。也可驱动功率MOS以得到更佳的系统效率。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚名
主要描述
Cs
原边电流检测管脚
Fb
输出电压的反馈管脚
Gnd
信号和功率地
Out
外部功率管驱动
Vcc
芯片电源端

订购信息

订购型号
封装
丝印
包装形式
S5105A
Sot23-5
  2AAXX
编带
3000颗/盘
S5105D
Mini-dip8
S5105  2CAXX
管装
80颗/盘

S5108非隔离降压型24W LED恒流开关

典型应用

特点
应用范围
◆ 高效的临界工作模式
◆ 专利的零电流检测工作
◆ 无续流二极管的反向恢复问题
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 内置功率管2N55
◆ 低启动电流(15uA)
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ 24W以内LED灯条，面板灯、筒灯等
◆ 其它LED照明

S5108是一款高精度离线非隔离LED恒流开关芯片。适合于极低成本的非隔离降压型LED恒流驱动电源。该芯片采用芯飞凌专利的零电流检测方法，临界准谐振工作模式可以实现系统的高效率，也无续流二极管的反向恢复问题；内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Vcc
芯片电源端
4
Cs
原边电流检测管脚
5，6
Vc
内部功率管高压输入端
7，8
Nc
无连接

订购信息

订购型号
封装
丝印
包装形式
S5108
Sop-8
S5108
2ACXX
编带
2500颗/盘

S5108M非隔离降压型36W LED恒流开关

典型应用

特点
应用范围
◆ 高效的临界工作模式
◆ 专利的零电流检测工作
◆ 无续流二极管的反向恢复问题
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 内置功率管
◆ 低启动电流(15uA)
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ 36W以内LED面板灯、筒灯等
◆ 其它LED照明

S5108M是一款高精度离线非隔离LED恒流开关芯片。适合于高恒流精度要求的非隔离降压型LED恒流驱动电源。采用芯飞凌专利的零电流检测方法，临界准谐振工作模式实现系统的高效率。可采用更小尺寸的电感，无续流二极管的反向恢复问题，无需任何补偿电路；内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。S5108M内置600V耐压功率管，能有效降低系统的成本。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Vcc
芯片电源端
4
Cs
原边电流检测管脚
5，6
Vc
内部功率管高压输入端
7，8
Nc
无连接

订购信息

订购型号
封装
丝印
包装形式
S5108M
Dip-8
S5108M
2ACXX
管装
50颗/管

S5108MS非隔离降压型24W LED恒流开关

典型应用

特点
应用范围
◆ 高效的临界工作模式
◆ 专利的零电流检测工作
◆ 无续流二极管的反向恢复问题
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 内置功率管
◆ 低启动电流(15uA)
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ 24W以内LED面板灯、筒灯等
◆ 其它LED照明

S5108MS是一款高精度离线非隔离LED恒流开关芯片。适合于高恒流精度要求的非隔离降压型LED恒流驱动电源。采用芯飞凌专利的零电流检测方法，临界准谐振工作模式实现系统的高效率。可采用更小尺寸的电感，无续流二极管的反向恢复问题，无需任何补偿电路；内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。S5108MS 内置600V耐压功率管，能有效降低系统的成本。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Vcc
芯片电源端
4
Cs
原边电流检测管脚
5，6
Vc
内部功率管高压输入端
7，8
Nc
无连接

订购信息

订购型号
封装
丝印
包装形式
S5108MS
Dip-8
S5108MS
2ACXX
管装
50颗/管

S5118/S5118T非隔离降压型5W LED恒流开关

典型应用

特点
应用范围
◆ 原边反馈恒流控制
◆ 600V单芯片集成功率管，更稳定
◆ 600V高压供电，即开即亮，业界最精简方案
◆ 过温掉电流保护，高温不闪灯
◆ 专利技术，无反馈引脚
◆ ±3%的恒流输出精度
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护，过压保护
◆ CS电阻短路保护
◆ LED球泡灯、蜡烛灯
◆ LED筒灯、厨卫灯
◆ 其它LED照明

S5118是一款高精度原边反馈的LED驱动恒流控制开关。芯片采用了600V单芯片集成工艺制造，具有极高的稳定性和极快的启动速度，适合于功率在9W以内的降压型非隔离LED恒流电源中。S5118采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内置高压启动电路，无需启动电阻及辅助绕组即可轻松实现芯片自主供电；单线圈的电感方案可以大大简化生产工序及提高产能；芯飞凌特有的专利技术使得无需反馈管脚即可完成放电检测，并实现系统的过压保护和开短路保护；不同于双芯片联合封装同类产品，S5118为目前外围最精简，最稳定的方案。

管脚封装图

管脚描述
管脚名
主要描述
CS
原边电流检测管脚
NC
无连接
VCC
芯片电源端
GND
信号和功率地
VC
内部功率管高压输入端

订购信息

订购型号
封装
丝印
包装形式
S5118
Sop-8
S5118  5BXXX
编带
2500颗/盘
S5118E
Esop-8
S5118  5BXXX
编带
2500颗/盘
S5118T
To92-4
S5118  5BXXX
袋装
500颗/盘

S5128/S5128T非隔离降压型9W LED恒流开关

典型应用

特点
应用范围
◆ 原边反馈恒流控制
◆ 600V单芯片集成功率管，更稳定
◆ 600V高压供电，即开即亮，业界最精简方案
◆ 过温掉电流保护，高温不闪灯
◆ 专利技术，无反馈引脚
◆ ±3%的恒流输出精度
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护，过压保护
◆ CS电阻短路保护
◆ LED球泡灯、蜡烛灯
◆ LED筒灯、厨卫灯
◆ 其它LED照明

S5128是一款高精度原边反馈的LED驱动恒流控制开关。芯片采用了600V单芯片集成工艺制造，具有极高的稳定性和极快的启动速度，适合于功率在9W以内的降压型非隔离LED恒流电源中。S5128采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内置高压启动电路，无需启动电阻及辅助绕组即可轻松实现芯片自主供电；单线圈的电感方案可以大大简化生产工序及提高产能；芯飞凌特有的专利技术使得无需反馈管脚即可完成放电检测，并实现系统的过压保护和开短路保护；不同于双芯片联合封装同类产品，S5128为目前外围最精简，最稳定的方案。

管脚封装图

管脚描述

管脚名
主要描述
CS
原边电流检测管脚
NC
无连接
VCC
芯片电源端
GND
信号和功率地
VC
内部功率管高压输入端

订购信息

订购型号
封装
丝印
包装形式
S5128
Sop-8
S5128  5BXXX
编带
2500颗/盘
S5128E
Esop-8
S5128  5BXXX
编带
2500颗/盘
S5128T
To92-4
S5128  5BXXX
袋装
500颗/盘

S6105A / S6105D 隔离45瓦内驱动芯片

典型应用

特点
应用范围
◆ 原边反馈恒流控制，无需光耦和431
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 输出驱动NPN或MOS皆可
◆ 低启动电流(15uA)
◆ 内置软起动
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ FB反馈环路开路保护
◆ LED面板灯，天花灯
◆ LED PAR灯，桶灯
◆ LED日光灯条
◆ 其它LED照明

S6105是一款高精度原边反馈的LED恒流驱动芯片。适合于高恒流精度要求的反激式隔离LED恒流驱动电源。S6105采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。S6105可以直接驱动NPN，降低系统的成本。也可驱动功率MOS以得到更佳的系统效率。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚名
主要描述
Cs
原边电流检测管脚
Fb
输出电压的反馈管脚
Gnd
信号和功率地
Out
外部功率管驱动
Vcc
芯片电源端

订购信息

订购型号
封装
丝印
包装形式
S6105A
Sot23-5
  1AAXX
编带
3000颗/盘
S6105D
Mini-dip8
S6105  1AAXX
管装
80颗/盘

S6108隔离7W LED恒流开关

典型应用

特点
应用范围
◆ 原边反馈恒流控制，无需光耦和431
◆ 内部集成700V耐压功率管
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 低启动电流(15uA)
◆ 内置软起动
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ FB反馈环路开路保护
◆ 无需任何环路补偿
◆ LED射灯、球泡灯
◆ 其它LED照明

S6108是一款高精度原边反馈的LED恒流控制开关。芯片内置耐压高达700V功率开关，适合于功率在7W以下的高恒流精度要求的反激式隔离LED恒流电源。S6108采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内部集成的超高耐压功率管有助于进一步减少5W以下方案的外围元件，能极大的节约系统成本和体积。S6108内置线电压补偿，带有高精度电流取样，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Vcc
芯片电源端
4
Cs
原边电流检测管脚
5，6
Vc
内部功率管高压输入端
7，8
Nc
无连接

订购信息

订购型号
封装
丝印
包装形式
S6108
Sop-8
S6108
1CAXX
编带
2500颗/盘

S6108M隔离18W LED恒流开关

典型应用

特点
应用范围
◆ 原边反馈恒流控制，无需光耦和431
◆ 内部集成650V 2A MOS功率管
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 低启动电流(15uA)
◆ 内置软起动
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ FB反馈环路开路保护
◆ 无需任何环路补偿
◆ LED 筒灯，PAR灯，灯条
◆ 其它LED照明

S6108M是一款高精度原边反馈的LED恒流控制开关。芯片内置耐压高达650V功率开关，适合于功率在18W以下的高恒流精度要求的反激式隔离LED恒流电源。S6108M采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内部集成的超高耐压功率管有助于进一步整体方案的外围元件，能极大的节约系统成本和体积。S6108M内置线电压补偿，带有高精度电流取样，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Vcc
芯片电源端
4
Cs
原边电流检测管脚
5，6
Vc
内部功率管高压输入端
7，8
Nc
无连接

订购信息

订购型号
封装
丝印
包装形式
S6108M
Dip-8
S6108M
1CAXX
管装
50颗/管

S6109高精度原边反馈的LED驱动芯片

典型应用

特点
应用范围
◆ 原边反馈恒流控制，无需光耦和431
◆ 内部集成650V 4A MOS功率管
◆ ±3%的输出恒流精度，单芯片±1%精度
◆ 低启动电流(15uA)
◆ 内置软起动
◆ 内置输入线电压补偿，宽输入电压
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ FB反馈环路开路保护
◆ 无需任何环路补偿
◆ LED 筒灯，PAR灯，灯条
◆ LED面板灯
◆ 其它LED照明

S6109是一款高精度原边反馈的LED恒流控制开关。芯片内置耐压高达650V功率开关，适合于功率在18W以下的高恒流精度要求的反激式隔离LED恒流电源。S6109采用原边反馈模式，无需任何次级采样反馈电路和补偿电路；内部集成的超高耐压功率管有助于进一步整体方案的外围元件，能极大的节约系统成本和体积。S6109内置线电压补偿，带有高精度电流取样，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。极低的启动电流，可以轻松满足EPA2.0的能效要求。

管脚封装图

管脚描述
管脚号
管脚名
主要描述
1
Gnd
信号和功率地
2
Fb
输出电压的反馈管脚
3
Nc
无连接
4
Vcc
芯片电源端
5，6
Vc
内部功率管高压输入端
7，8
Cs
原边电流检测管脚

订购信息

订购型号
封装
丝印
包装形式
S6109
Dip-8
S6109
1CAXX
管装
50颗/管

S5218单级PFC非隔离LED开关

典型应用

特点
应用范围
◆ 有源功率因素校正，PF>0.9
◆ ±3%的输出恒流精度
◆ 谷底导通设计确保高效率
◆ 内置功率管
◆ 超低启动电流（15uA）
◆ 内置输入线电压补偿
◆ 内置逐周期的电流限制及前沿消隐
◆ LED开/短路保护
◆ LED 过压保护
◆ 过热保护
◆ LED射灯、球泡灯
◆ LED PAR灯、筒灯
◆ LED日光灯
◆其它LED照明

S5218是一款单级、带有源功率因数校正的非隔离高精度LED恒流控制开关，内部集成550V耐压的功率管，主要用于非隔离的拓扑结构中。S5218内部集成了有源功率因数校正电路，可以轻松实现很高的功率因数和很低的总谐波失真。芯片采用准谐振工作模式，功率MOS管处于零电流状态导通，可使系统效率更高，外围更加简单。芯片采用了原边反馈工作模式，无需次级反馈电路，即可实现高精度输出的恒定电流，也无需反馈绕组供电，最大限度的节省了系统成本和体积。S5218内部集成多种保护功能以加强系统的可靠性，包括LED开路保护、短路保护、过压及欠压保护，以及电流采样电阻开路保护等，能保障系统更可靠的工作。

管脚封装图

管脚描述

管脚号
管脚名
主要描述
1
Zcd
反馈信号采样端
2
Comp
环路补偿端
3
Vcc
芯片低压电源
4
Cs
电流采样端
5，6
Vc
芯片高压输入端
7，8
Gnd
芯片地

订购信息

订购型号
丝印
包装形式
S5218S
4ABXX
编带
3000颗/盘
S5218D
4ABXX
管装
50颗/管

高性能非隔离降压单级PFC LED驱动芯片
S5206是一款高性能单级带功率因数校正 (PFC)的非隔离LED驱动控制芯片，其主要用于降压的拓扑结构中。S5206内置的准谐振功能，能有效地提高电源的效率和降低EMI。它通过变频恒导通模式获得高的PF值，能有效简化系统。此外，S5206还内置了丰富的保护功能（过流保护，过压保护，短路保护，过温保护和开路保护等），保证了驱动电源的可靠性。

特征
l    谷底导通，以降低开关管的损耗，提高电源的效率
l    较低的电流参考电压，以降低电流检测电阻的损耗
l    精准的内部参考电压，确保输出电流的精度在±3%以内
l    功率因数大于0.9
l    丰富的保护功能：短路保护，开路保护，OVP，OCP和OTP等
l    SOT23-6封装格式，节省了PCB板的空间

应用领域
l    LED球泡灯
l    LED PAR灯
l    LED日光灯
l    其它的LED照明

典型应用图

高性能非隔离降压LED驱动芯片
S5105是一款高性能的非隔离LED恒流驱动控制芯片，其主要用于降压的拓扑结构中。S5105内置的准谐振功能，能有效地提高电源的效率和降低EMI。它通过变频恒导通模式获得高的PF值，能有效简化系统。此外，S5206还具有多重保护功能，包括LED开、短路保护，过温保护等，保证了驱动电源的可靠性。

特征
l    谷底导通，以降低开关管的损耗，提高电源的效率
l    较低的电流参考电压，以降低电流检测电阻的损耗
l    精准的内部参考电压，确保输出电流的精度在±3%以内
l    功率因数大于0.9
l    丰富的保护功能：短路保护，开路保护，OVP，OCP和OTP等
l    SOT23-6封装格式，节省了PCB板的空间

应用领域
l    LED日光灯
l    LED 球泡灯、PAR灯
l    其它的非隔离LED照明

典型应用图

极简原边反馈LED驱动芯片
S6104是一款原边反馈的LED恒流驱动芯片,适合于对成本和尺寸要求非常高的反激式隔离恒流驱动电源。S6104内置了专利的电路检测反馈技术，无需外置反馈回路即可实现系统稳定。可满足全电压输入范围内±5%的电流精度。S6104可以直接驱动NPN以降低系统的成本,也可直接驱动功率MOS以得到更佳的系统效率。极低的启动电流，可以轻松满足EPA2.0的能效要求。S6104还集成了多种保护功能，大大增加了系统的可靠性。

特征
l    原边反馈恒流控制，无需光耦和431
l    专利的电路设计，电路内置反馈检测回路
l    ±5%的输出恒流精度
l    输出驱动NPN或MOS皆可
l    低启动电流(15uA)
l    内置软起动
l    内置输入线电压补偿，宽输入电压
l    内置逐周期的电流限制及前沿消隐
l    无需任何环路补偿

应用领域
l    LED射灯、球泡灯

典型应用图

高性能隔离单级PFC LED驱动芯片
S6216是一款单级的高性能带功率因数校正 (PFC)的隔离LED驱动控制芯片，其主要用于反激的拓扑结构中。S6216采用原边反馈控制，内置的准谐振功能，能有效地提高电源的效率和降低EMI。它通过变频恒导通模式获得高的PF值，能有效简化系统。此外，S6216还内置了丰富的保护功能（过流保护，过压保护，短路保护，过温保护和开路保护等），保证了驱动电源的可靠性。

特征
l    原边导通模式，简化系统设计
l    谷底导通以降低开关管的损耗，提高电源的效率
l    较低的电流参考电压，以降低电流检测电阻的损耗
l    精准的内部参考电压，确保输出电流的精度在±3%以内
l    单级架构，功率因数大于0.9
l    丰富的保护功能：短路保护，开路保护，OVP，OCP和OTP等
l    SOT23-6封装格式，节省了PCB板的空间

应用领域
l    GU10/E27 LED球泡灯，射灯
l    LED PAR灯
l    LED 日光灯

典型应用图

高精度高集成原边反馈LED驱动芯片
S6108是一款高精度高集成原边反馈的LED恒流驱动芯片,适合于对成本要求较高的小功率反激式隔离恒流驱动电源。内置线电压补偿，无需增加电流补偿电路便可满足全电压输入范围内±3%的电流精度。S6108芯片内部内置耐压高达700V的功率开关管，只需极少的外围元件即可实现恒流。极低的启动电流，可以轻松满足EPA2.0的能效要求。S6108还集成了多种保护功能：欠压锁定，前沿消隐, LED开短路保护，过流保护等，大大增加了系统的可靠性。

特征
l    原边反馈恒流控制，无需光耦和431
l    内置耐压高达700V功率管
l    ±3%的输出恒流精度
l    低启动电流(15uA)
l    内置软起动
l    内置输入线电压补偿，宽输入电压
l    内置逐周期的电流限制及前沿消隐
l    LED开/短路保护、过压保护
l    FB反馈环路开路保护
l    无需任何环路补偿

应用领域
l    LED射灯、球泡灯

典型应用图
