怎么制作网线
·
· |
· 浏览：5837
· |
· 更新：2013-02-22 17:07
· 1
· 2
· 3
· 4
· 5
· 6
· 7
分步阅读

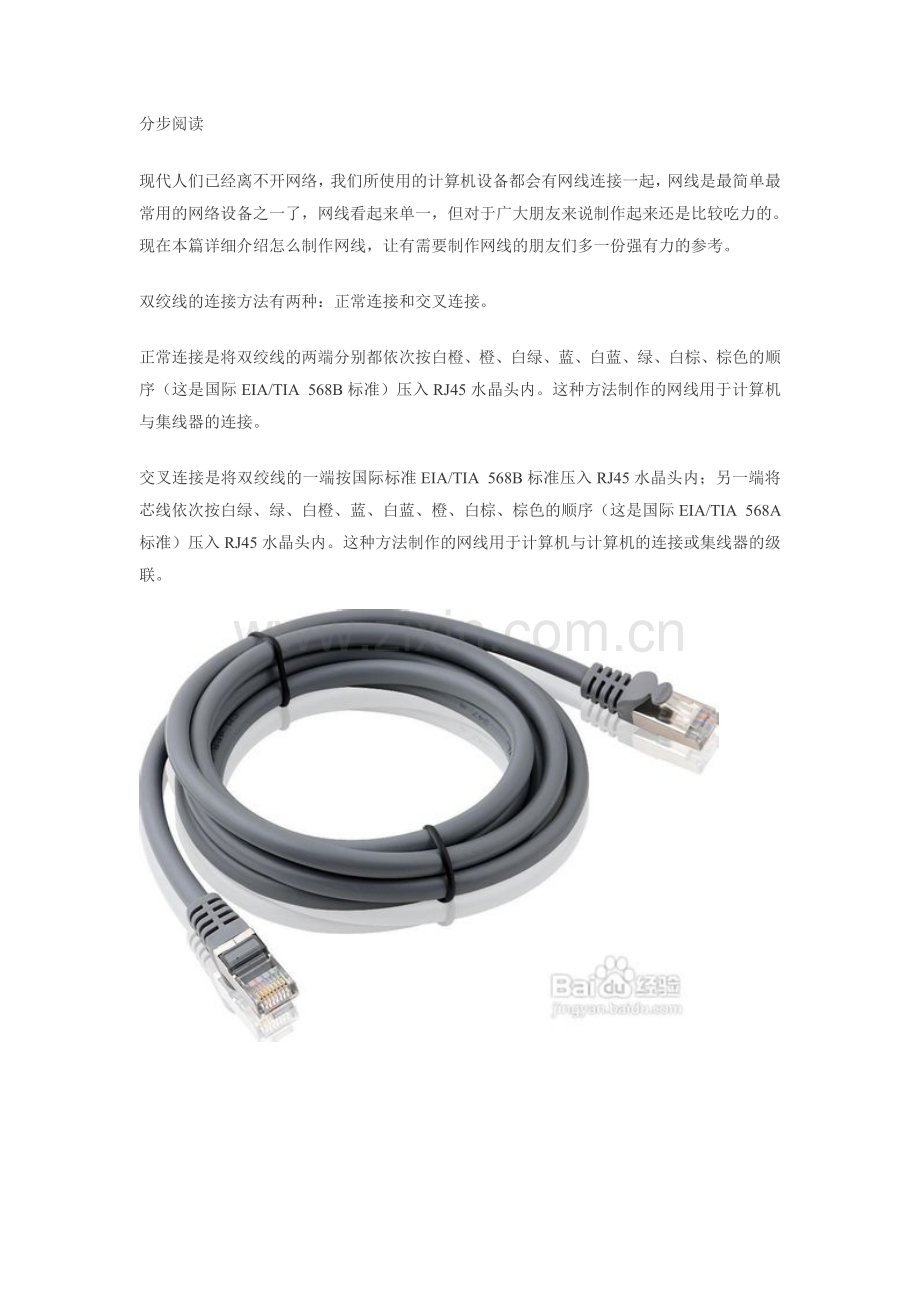

现代人们已经离不开网络，我们所使用的计算机设备都会有网线连接一起，网线是最简单最常用的网络设备之一了，网线看起来单一，但对于广大朋友来说制作起来还是比较吃力的。现在本篇详细介绍怎么制作网线，让有需要制作网线的朋友们多一份强有力的参考。
双绞线的连接方法有两种：正常连接和交叉连接。
正常连接是将双绞线的两端分别都依次按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序（这是国际EIA/TIA 568B标准）压入RJ45水晶头内。这种方法制作的网线用于计算机与集线器的连接。
交叉连接是将双绞线的一端按国际标准EIA/TIA 568B标准压入RJ45水晶头内；另一端将芯线依次按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕色的顺序（这是国际EIA/TIA 568A标准）压入RJ45水晶头内。这种方法制作的网线用于计算机与计算机的连接或集线器的级联。
步骤阅读
步骤阅读
工具/原料
· 双绞线
· RJ45水晶头
· 双绞线压线钳
· 双绞线测试仪
方法/步骤
1. 1
我们先准备好需要的材料。取一条适当长度的双绞线；若干个RJ45水晶头；一把双绞线压线钳；还有双绞线测试仪。
步骤阅读
2. 2
用压线钳将双绞线一端的外皮剥去3CM，然后按EIA/TIA 568B标准顺序将线芯撸直并拢。
步骤阅读
3. 3
将芯线放到压线钳切刀处，8根线芯要在同一平面上并拢，而且尽量直，留下一定的线芯长度约1.5CM处剪齐。
步骤阅读
4. 4
将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。并且检查8根线芯是否已经全部充分、整齐地排列在水晶头里面。
步骤阅读
5. 5
用压线钳用力压紧水晶头，抽出即可。
步骤阅读
步骤阅读
6. 6
一端的网线就制作好了，同样方法制作别一端网线。最后把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。
步骤阅读
步骤阅读
7. 7
另外需要按照EIA/TIA 568A标准的，同样的方法只是线芯的排列顺序不一样了。
步骤阅读
步骤阅读
8. 8
压线的细节标准；双绞线线芯完全与水晶头接触，并有水晶头卡住双绞线的外皮。就此一条出色的网线制作完成。
步骤阅读
END
注意事项
· 剪线芯时，如果平行线芯的部分过长，芯线之间的相互干扰会增强，影响通信效率；如果太短，水晶头的金属片不能完全接触到芯线，容易导致接触不良。

多功能测线仪的使用方法
来源：中国绿色数据中心 作者：机房360 更新时间：2009-7-17 16:07:54
摘要：在布线工程中，作为测试网络线路是否通畅的多功能测线仪是必不可少的工具。它能准确的测试接线是否正确，网线有没有乱序等功能。本文详细介绍了使用多功能测线仪测线的方法。

可测RJ45网线RJ11电话线 多功能测线仪

　　一、功能：

　　1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。

　　2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。

　　二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮.

　　主测试器：1-2-3-4-5-6-7-8-G

　　远程测试器：1-2-3-4-5-6-7-8-G（RJ45）

　　1-2-3-4-5-6------（RJ12）

　　1-2-3-4----------（RJ11）

　　若接线不正常，按下述情况显示：

　　1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。

　　2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。

　　3.当两头网线乱序，例2，4线乱序，则显示如下：

　　主测试器不变：1-2-3-4-5-6-7-8-G

　　远程测试端为：1-4-3-2-5-6-7-8-G

　　4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）

　　短路时则所有短路的几条线号的灯都不亮。

　　三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。

　　网线测试说明

　　主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)

　　副测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)

　　以上主测线仪和副测线仪每个灯都是平行跳下来的,说明网线是好的

　　主测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)

　　副测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)

　　以上主测线仪和副测线仪第2个灯不亮,说明第2根线断路,网线没有做好

　　主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)

　　副测线仪:1(橙白)2(蓝)3(绿白)4(橙)5(蓝白)6(绿)7(棕白)8(棕)

　　以上主测线仪和副测线仪2和4灯对跳说明2和4做反了网线没有做好

　　因网线是8芯的,在测线仪上也就亮8个灯

　　其电话就也一样,4芯电话线亮4个灯,2芯电话线2个灯,测试跟网线类似

　　网线做法线序:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)
