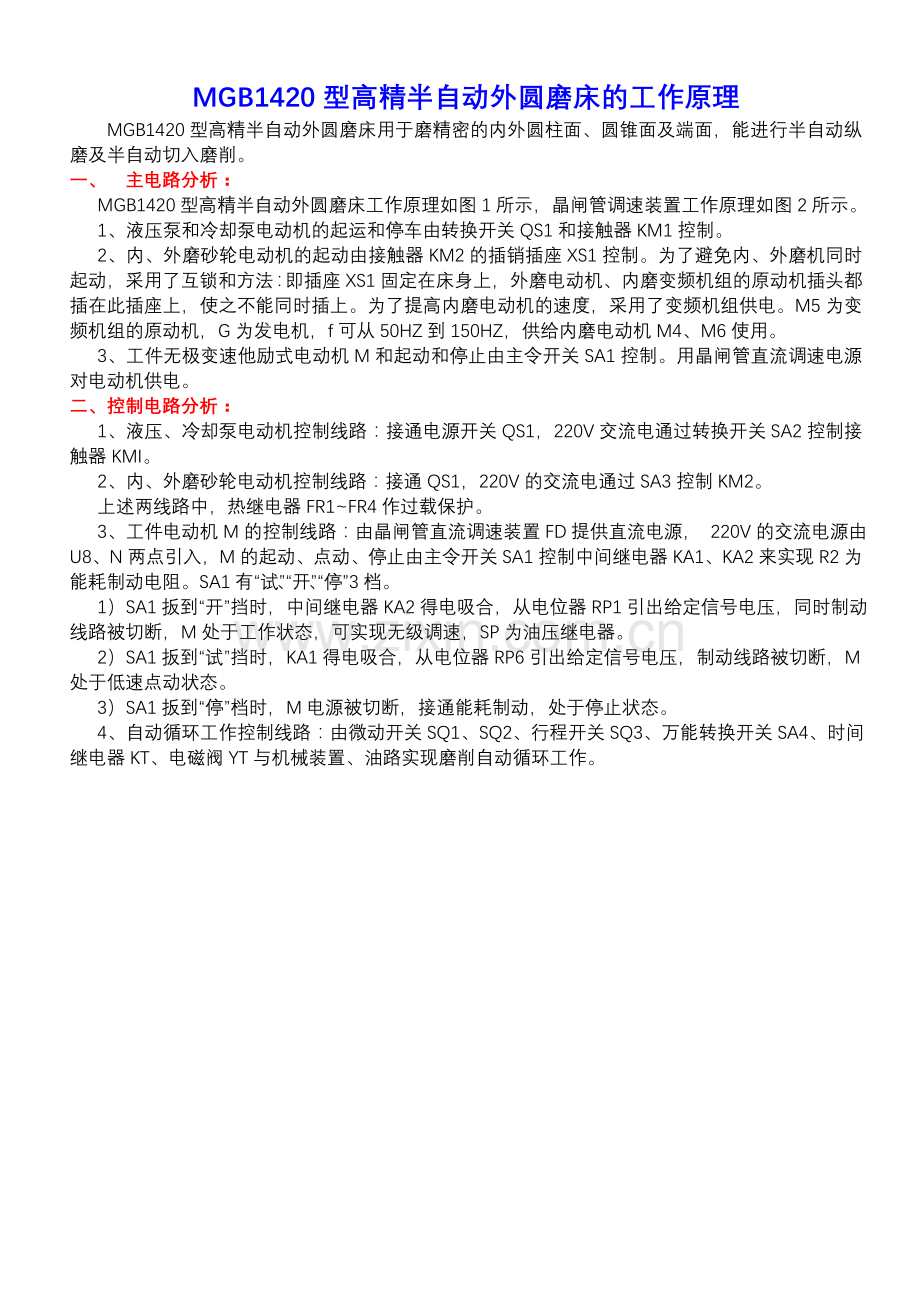

MGB1420型高精半自动外圆磨床的工作原理
MGB1420型高精半自动外圆磨床用于磨精密的内外圆柱面、圆锥面及端面，能进行半自动纵磨及半自动切入磨削。
一、 主电路分析：
MGB1420型高精半自动外圆磨床工作原理如图1所示，晶闸管调速装置工作原理如图2所示。
1、液压泵和冷却泵电动机的起运和停车由转换开关QS1和接触器KM1控制。
2、内、外磨砂轮电动机的起动由接触器KM2的插销插座XS1控制。为了避免内、外磨机同时起动，采用了互锁和方法：即插座XS1固定在床身上，外磨电动机、内磨变频机组的原动机插头都插在此插座上，使之不能同时插上。为了提高内磨电动机的速度，采用了变频机组供电。M5为变频机组的原动机，G为发电机，f可从50HZ到150HZ，供给内磨电动机M4、M6使用。
3、工件无极变速他励式电动机M和起动和停止由主令开关SA1控制。用晶闸管直流调速电源对电动机供电。
二、控制电路分析：
1、液压、冷却泵电动机控制线路：接通电源开关QS1，220V交流电通过转换开关SA2控制接触器KMI。
2、内、外磨砂轮电动机控制线路：接通QS1，220V的交流电通过SA3控制KM2。
上述两线路中，热继电器FR1~FR4作过载保护。
3、工件电动机M的控制线路：由晶闸管直流调速装置FD提供直流电源， 220V的交流电源由U8、N两点引入，M的起动、点动、停止由主令开关SA1控制中间继电器KA1、KA2来实现R2为能耗制动电阻。SA1有“试”、“开”、“停”3档。
1）SA1扳到“开”挡时，中间继电器KA2得电吸合，从电位器RP1引出给定信号电压，同时制动线路被切断，M处于工作状态，可实现无级调速，SP为油压继电器。
2）SA1扳到“试”挡时，KA1得电吸合，从电位器RP6引出给定信号电压，制动线路被切断，M处于低速点动状态。
3）SA1扳到“停”档时，M电源被切断，接通能耗制动，处于停止状态。
4、自动循环工作控制线路：由微动开关SQ1、SQ2、行程开关SQ3、万能转换开关SA4、时间继电器KT、电磁阀YT与机械装置、油路实现磨削自动循环工作。
三、晶闸管直流调速系统工作原理分析：
该系统中采用他励式直流电动机，P=0.55KW,转速为0--2300r/min,通过改变其电枢电压实现调速的目的。

中级维修电工职业资格考试复习题及答案(磨床)
一.单选题
4.在MGB1420万能磨床的自动循环工作电路系统中，通过微动开关SQ1、SQ2，行程开关SQ3，万能转换开关SA4，时间继电器(　　)和电磁阀YT与油路、机械方面配合实现磨削自动循环工作。
A.KA B.KM C.KT D.KP 标准答案：C
5.在MGB1420万能磨床的晶闸管直流调速系统中，该系统的工件电动机功率为(　　)。
A.0.15kW B.0.22kW C.0.55kW D.0.75kW 标准答案：C
27.在MGB1420万能磨床晶闸管直流调速系统控制回路中，V36的基极加有通过R19、V13来的正向直流电压和由变压器TC1的二次线圈经V6、(　　)整流后的反向直流电压。
A.V12 B.V21 C.V24 D.V29 标准答案：A
45.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，当负载电流大于额定电流(　　)倍时，V39饱和导通，输出截止。
A.0.85 B.1 C.1.4 D.1.95 标准答案：C
51.在MGB1420万能磨床晶闸管直流调速系统中，主回路通常采用(　　)。
A.单相全波可控整流电路 B.单相桥式半控制整流电路
C.三相半波可控制整流电路 D.三相半控桥整流电路 标准答案：B
68.在MGB1420万能磨床中，充电电阻R的大小是根据(　　)及充电电容器C的大小来决定的。
A.晶闸管移相范围的要求 B.晶闸管是否触发 C.晶闸管导通后是否关断 D.晶闸管是否过热 标准答案：A
93.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由C15、R37、(　　)、RP5等组成电压微分负反馈环节，以改善电动机运转时的动态特性。
A.R19 B.R26 C.R27 D.R37 标准答案：C
101.在MGB1420万能磨床中，对于单结晶体管来说，一般选用n在(　　)左右。
A.0.5～0.85 B.0.85～1 C.1～2 D.3～5 标准答案：A
104.在MGB1420万能磨床的砂轮电动机控制回路中，接通电源开关QS1后，(　　)交流控制电压通过开关SA2控制接触器KM1，从而控制液压、冷却泵电动机。
A.24V B.36V C.110V D.220V 标准答案：D
122.在MGB1420万能磨床的砂轮电动机控制回路中，接通电源开关(　　)后，220V交流控制电压通过开关SA2控制接触器KM1，从而控制液压、冷却泵电动机。
A.QS1 B.QS2 C.QS3 D.QS4 标准答案：A
128.在MGB1420万能磨床中，一般触发大容量的晶闸管时，C应选得大一些，如晶闸管是100A的，C应选(　　)。
A.0.47μF B.0.2μF C.2μF D.5μF 标准答案：A
132.在MGB1420万能磨床中，温度补偿电阻一般选(　　)左右。
A.100～150Ω B.200～300Ω C.300～400Ω D.400～500Ω 标准答案：C
159.在MGB1420万能磨床的工件电动机控制回路中，主令开关SAl扳在开挡时，中间继电器KA2线圈吸合，从电位器(　　)引出给定信号电压，同时制动电路被切断。
A.RP1 B.RP2 C.RP3 D.RP4 标准答案：A
169.MGB1420型磨床控制回路电气故障检修时，中间继电器KA2不吸合，可能是压力继电器(　　)接触不良。
A.KP B.KA C.KT D.TA 标准答案：A
171.在MGB1420万能磨床的自动循环工作电路系统中，通过微动开关SQ1、SQ2，行程开关(　　)，万能转换开关SA4，时间继电器KT和电磁阀YT与油路、机械方面配合实现磨削自动循环工作。
A.SQ3 B.SQ4 C.SQ5 D.SQ6 标准答案：A
183.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由R29、R36、(　　)组成电压负反馈电路。
A.R27 B.R26 C.R37 D.R38 标准答案：D
201.MGB1420万能磨床试车调试时，将(　　)开关转到"试"的位置，中间继电器KA1接通电位器RP6，调节电位器使转速达到200～300r/min，将RP6封住。
A.SA1 B.SA2 C.SA3 D.SA4 标准答案：A
209.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由R29、R36、R38组成(　　)。
A.积分校正环节 B.电压负反馈电路
C.电压微分负反馈环节 D.电流负反馈电路 标准答案：B
211.在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关QS1， 214.MGB1420型磨床控制回路电气故障检修时，自动循环磨削加工时不能自动停机，可能是行程开关(　　)接触不良。
A.SQ1 B.SQ2 C.SQ3 D.SQ4 标准答案：C
219.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由C15、(　　)、R27、RP5等组成电压微分负反馈环节，以改善电动机运转时的动态特性。
A.RP1 B.RP2 C.RP4 D.R37 标准答案：D
236.在MGB1420万能磨床晶闸管直流调速系统的主回路中，用整流变压器直接对(　　)交流电整流。
A.36V B.110V C.220V D.380V 标准答案：C
243.MGB1420万能磨床电动机转数稳定调整时，V19、(　　)组成电流正反馈环节，R29、R36、R28组成电压负反馈电路。
A.R26 B.R27 C.R31 D.R32 标准答案：A
248.在MGB1420万能磨床晶闸管直流调速系统控制回路电源部分，经V1～V4整流后再经(　　)取得＋20V直流电压，供给单结晶体管触发电路使用。
A.V5 B.V6 C.V7 D.V8 标准答案：A
259.在MGB1420万能磨床中，充电电阻R的大小是根据晶闸管移相范围的要求及(　　)来决定的。
A.充电电容器C的大小 B.晶闸管是否触发
C.晶闸管导通后是否关断 D.晶闸管是否过热 标准答案：A
277.在MGB1420万能磨床的冷却泵电动机控制回路中，接通电源开关QS1后，220V交流控制电压通过开关SA2控制接触器(　　)，从而控制液压、冷却泵电动机。
A.KM1 B.KM2 C.KM3 D.KM4 标准答案：A
278.MGB1420型磨床工件无级变速直流拖动系统故障检修时，在观察稳压管的波形的同时，要注测量稳压管的电流是否在规定的稳压电流范围内。如过大或过小应调整(　　)的阻值，使稳压管工作在稳压范围内。
A.R1 B.R2 C.R3 D.R4 标准答案：B
282.在MGB1420万能磨床的工件电动机控制回路中，由晶闸管直流装置FD提供电动机M所需要的直流电源，(　　)电源由U7、N两点引入。
A.24V B.36V C.110V D.220V 标准答案：D
288.MGB1420型磨床电气故障检修时，如果液压泵、冷却泵都不转动，则应检查熔断器(　　)是否熔断，再看接触器KM1是否吸合。
A.FU1 B.FU2 C.FU3 D.FU4 标准答案：A
293.MGB1420型磨床工件无级变速直流拖动系统故障检修时，稳压管的稳定电压不能太低，一般稳压范围在(　　)之间。
A.6V～9V B.9V～12V C.12V～24V D.24V～36V 标准答案：C
306.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由R29、(　　)、R38组成电压负反馈电路。
A.R27 B.R26 C.R36 D.R37 标准答案：C
312.CA6140型车床三相交流电源通过电源开关引入端子板，并分别接到接触器(　　)上和熔断器FU1上。
A.KM1 B.KM2 C.KM3 D.KM4 标准答案：A
316.在MGB1420万能磨床的自动循环工作电路系统中，通过微动开关SQ1、(　　)，行程开关SQ3，万能转换开关SA4，时间继电器KT和电磁阀YT与油路、机械方面配合实现磨削自动循环工作。
A.SQ2 B.SQ3 C.SQ4 D.SQ5 标准答案：A
317.MGB1420万能磨床的电容器选择范围一般是(　　)。
A.0.1～1μF B.1～1.5μF C.2～3μF D.5～7μF 标准答案：A
319.在MGB1420万能磨床晶闸管直流调速系统的主回路中，直流电动机M的励磁电压由220V交流电源经二极管整流取得(　　)左右的直流电压。
A.110V B.190V C.220V D.380V 标准答案：B
331.在MGB1420万能磨床的晶闸管直流调速系统中，该系统的工件电动机采用(　　)直流电动机。
A.自励式 B.他励式 C.复励式 D.串励式 标准答案：B
413.在MGB1420万能磨床晶闸管直流调速系统控制回路的基本环节中，(　　)为功率放大器。
A.V33 B.V34 C.V35 D.V37 标准答案：A
421.在MGB1420万能磨床的工件电动机控制回路，主令开关SA1扳在试挡时，中间继电器KA1线圈吸合，从电位器(　　)引出给定信号电压，制动回路被切断。
A.RP1 B.RP2 C.RP4 D.RP6 标准答案：D
423.MGB1420型磨床电气故障检修时，如果液压泵电动机转动，冷却泵电动机不转，应检查开关(　　)是否接通。
A.QS1 B.QS2 C.QS3 D.QS4 标准答案：B
427.MGB1420型磨床电气故障检修时，如果液压泵、冷却泵都不转动，则应检查熔断器FU1是否熔断，再看接触器(　　)是否吸合。
A.KM1 B.KM2 C.KM3 D.KM4 标准答案：A
447.在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关(　　)，220V交流控制电压通过开关SA3控制接触器KM2的通断，达到内外磨砂轮电动机的启动和停止。
A.QS1 B.QS2 C.QS3 D.QS4 标准答案：A
462.在MGB1420万能磨床中，若放电电阻选得过小，则(　　)。
A.晶闸管不易导通 B.晶闸管误触发
C.晶闸管导通后不关断 D.晶闸管过热 标准答案：A
471.在MGB1420万能磨床的工件电动机控制回路中，M的启动、点动及停止由主令开关(　　)控制中间继电器KAl、KA2来实现。
A.KAl、KA2 B.KAl、KA3 C.KA2、KA3 D.KAl、KA4 标准答案：A
479.在MGB1420万能磨床的自动循环工作电路系统中，通过微动开关SQ1、SQ2，行程开关SQ3，万能转换开关(　　)，时间继电器KT和电磁阀YT与油路、机械方面配合实现磨削自动循环工作。
A.SA1 B.SA2 C.SA3 D.SA4 标准答案：D
480.MGB1420型磨床工件无级变速直流拖动系统故障检修时，梯形波的斜率将影响移相范围大小。斜率小，梯形波不好，移相范围小，一般是由于电源低造成的，正常时一般为(　　)左右。
A.6V～9V B.9V～12V C.12V～24V D.40V～80V 标准答案：D
489.MGB1420万能磨床电动机转数稳定调整时，V19、R26组成电流正反馈环节，(　　)、R36、R28组成电压负反馈电路。
A.R27 B.R29 C.R31 D.R32 标准答案：B
504.在MGB1420万能磨床晶闸管直流调速系统控制回路中，由控制变压器TC1的二次绕组②经整流二极管(　　)、V12、三极管Ⅴ36等组成同步信号输入环节。
A.V6 B.V21 C.V24 D.V29 标准答案：A
515.在MGB1420万能磨床中，温度补偿电阻采用(　　)。
A.150Ω B.200Ω C.390Ω D.500Ω 标准答案：C
531.MGB1420万能磨床试车调试时，将SA1开关转到"试"的位置，中间继电器(　　)接通电位器RP6，调节电位器使转速达到200～300r/min，将RP6封住。
A.KA1 B.KA2 C.KA3 D.KA4 标准答案：A
535.MGB1420万能磨床电动机空载通电调试时，将SA1开关转到"开"的位置，中间继电器(　　)接通，并把调速电位器接入电路，慢慢转动RP1旋钮，使给定电压信号逐渐上升。
A.KA1 B.KA2 C.KA3 D.KA4 标准答案：B
554.MGB1420型磨床控制回路电气故障检修时，自动循环磨削加工时不能自动停机，可能是时间继电器(　　)已损坏，可进行修复或更换。
A.KA B.KT C.KM D.SQ 标准答案：B
557.MGB1420型磨床控制回路电气故障检修时，中间继电器KA2不吸合，可能是开关(　　)接触不良或已损坏。
A.SA1 B.SA2 C.SA3 D.SA4 标准答案：A
570.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，(　　)、R26组成电流正反馈环节。
A.V38 B.V39 C.V19 D.RP2 标准答案：C
578.MGB1420万能磨床电动机转数稳定调整时，调节(　　)可调节电压微分负反馈，以改善电动机运转时的动态特性。
A.RP1 B.RP2 C.RP4 D.RP5 标准答案：D
589.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由(　　)、R36、R38组成电压负反馈电路。
A.R27 B.R29 C.R37 D.R19 标准答案：B
595.在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关QS1，(　　)交流控制电压通过开关SA3控制接触器KM2的通断，达到内外磨砂轮电动机的启动和停止。
A.36V B.110V C.220V D.380V 标准答案：C
597.在MGB1420万能磨床的工件电动机控制回路中，由晶闸管直流装置(　　)提供电动机M所需要的直流电源。
A.FA B.FB C.FC D.FD 标准答案：D
598.在MGB1420万能磨床的晶闸管直流调速系统中，该系统的工件电动机的转速为(　　)。
A.0～1100r/min B.0～1900r/min C.0～2300r/min D.0～2500r/min 答案：C
600.MGB1420万能磨床电动机空载通电调试时，将SA1开关转到"开"的位置，中间继电器KA2接通，并把调速电位器接入电路，慢慢转动(　　)旋钮?垢ǖ缪剐藕胖鸾ド仙?
A.RP1 B.RP2 C.RP3 D.RP4 标准答案：A
621.MGB1420万能磨床电流截止负反馈电路调整，工件电动机的功率为055KW，额定电流为(　　)。
A.1.5A B.2A C.3A D.5A 标准答案：C
624.在MGB1420万能磨床中，一般触发大容量的晶闸管时，C应选得大一些，如晶闸管是50A的，C应选(　　)。
A.0.47μF B.0.2μF C.2μF D.5μF 标准答案：A
641.在MGB1420万能磨床晶闸管直流调速系统的主回路中，用整流变压器直接对220V交流电整流，最高输出电压(　　)左右。
A.110V B.190V C.220V D.380V 标准答案：B
642.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，当负载电流大于额定电流14倍时，(　　)饱和导通，输出截止。
A.V38 B.V39 C.V29 D.RP2 标准答案：B
649.MGB1420型磨床电气故障检修时，如果冷却泵电动机输入端电压不正常，则可能是(　　)接触不良，可进一步检查、修理。
A.QS1 B.QS2 C.QS3 D.QS4 标准答案：B
二.判断题（共300题,共300分）
660.( )MGB1420万能磨床的工件电动机控制回路中，将SAl扳在试挡时，直流电动机M处于高速点动状态。 标准答案：错误
663.( )在MGB1420万能磨床的晶闸管直流调速系统中，工件电动机必须使用三相异步电动机。
标准答案：错误
684.( )MGB1420电动机转数稳定调整时，调节RP4便可调节电流正反馈强度。 标准答案：错误
685.( )MGB1420电动机空载通电调试时，给定电压信号逐渐上升时，电动机速度应平滑上升，无振动、无噪声等异常情况。否则反复调节RP5，直至最佳状态为止。 标准答案：正确
686.( )在MGB1420万能磨床的晶闸管直流调速系统中，R3为能耗制动电阻。 标准答案：错误
692.( )MGB1420万能磨床晶闸管直流调速系统中，由运算放大器AJ、V38、V39等组成电流截止负反馈环节。 标准答案：正确
697.( )MGB1420电动机空载通电调试时，把电动机转速调到700~800r/min的范围内，加大电动机负载使电流值达到额定电流的14倍。 标准答案：正确
704.( )MGB1420万能磨床晶闸管直流调速系统中，由运算放大器AJ、V38、V39等组成电流截止正反馈环节。 标准答案：错误
720.( )在MGB1420万能磨床的砂轮电动机控制回路中，只有两只热继电器起过载保护作用。
标准答案：错误
734.( )MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，在电压微分负反馈环节中，调节RP5阻值大小，可以调节反馈量的大小。 标准答案：正确
739.( )MGB1420万能磨床试车调试时，将SA1开关转到"关"的位置，中间继电器KA1接通电位器RP6。 标准答案：错误
743.( )在MGB1420万能磨床晶闸管直流调速系统控制回路电源部分，由V9经R20、V30稳压后取得+30V电压，以供给定信号电压和电流截止负反馈等电路使用。 标准答案：错误
767.( )MGB1420型磨床控制回路电气故障检修时，自动循环磨削加工时不能自动停机，可能是电磁阀YF线圈烧坏，应更换线圈。 标准答案：错误
777.( )在MGB1420万能磨床的晶闸管直流调速系统中，工件电动机必须使用绕线式异步电动机。
标准答案：错误
782.( )在MGB1420万能磨床的工件电动机控制回路中，M的启动、点动及停止由主令开关SA1控制中间继电器KAl、KA2来实现，开关SA1有3挡。 标准答案：正确
792.( )在MGB1420万能磨床的自动循环工作电路系统中，通过有关电气元件与油路、机械方面的配合实现磨削手动循环工作。 标准答案：错误
793.( )在MGB1420万能磨床的内外磨砂轮电动机控制回路中，FR1～FR4四只热继电器均起过载保护作用。 标准答案：正确
797.( )MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由C2、C5、C10等组成积分校正环节。 标准答案：正确
830.( )在MGB1420万能磨床的内外磨砂轮电动机控制回路中，只有FR1～FR3三只热继电器均起过载保护作用。 标准答案：错误
834.( )在MGB1420万能磨床的自动循环工作电路系统中，通过有关电气元件与油路、机械方面的配合实现磨削自动循环工作。 标准答案：正确
853.( )在MGB1420万能磨床晶闸管直流调速系统控制回路的基本环节中，V34为移相触发器。
标准答案：正确
863.( )在MGB1420万能磨床中，充电电阻R如果选得太小，会使单结晶体管导通后不再关断。
标准答案：正确
871.( )在MGB1420万能磨床的工件电动机控制回路中，M的启动、点动及停止由主令开关SA1控制中间继电器KAl、KA2来实现，开关SA1有2挡。 标准答案：错误
874.( )MGB1420电动机转数稳定调整时，调节RP2便可调节电流正反馈强度。 标准答案：错误
875.( )MGB1420电动机空载通电调试时，给定电压信号逐渐上升时，电动机速度应平滑上升，无振动、无噪声等异常情况。否则反复调节RP6，直至最佳状态为止。 标准答案：错误
880.( )MGB1420万能磨床试车调试时，将SA1开关转到"试"的位置，中间继电器KA1接通电位器RP6。 标准答案：正确
889.( )MGB1420电动机空载通电调试时，把电动机转速调到700～800r/min的范围内，加大电动机负载使电流值达到额定电流的24倍。 标准答案：错误
892.( )在MGB1420万能磨床的砂轮电动机控制回路中，FR1~FR4四只热继电器均起过载保护作用。
标准答案：正确
893.( )MGB1420型磨床工件无级变速直流拖动系统故障检修时，锯齿波随控制信号电压改变而均匀改变，其移相范围应在150°左右。 标准答案：正确
903.( )在MGB1420万能磨床的晶闸管直流调速系统中，R2为能耗制动电阻。 标准答案：正确
910.( )在MGB1420万能磨床中，充电电阻R如果选得太大，会使单结晶体管导通后不再关断。
标准答案：错误
931.( )MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，在电压微分负反馈环节中，调节RP4阻值大小，可以调节反馈量的大小。 标准答案：错误
949.( )MGB1420万能磨床的工件电动机控制回路中，将SAl扳在试挡时，直流电动机M处于低速点动状态。 标准答案：正确
