某小学体育馆安装XED氙气工矿灯照明实例.doc

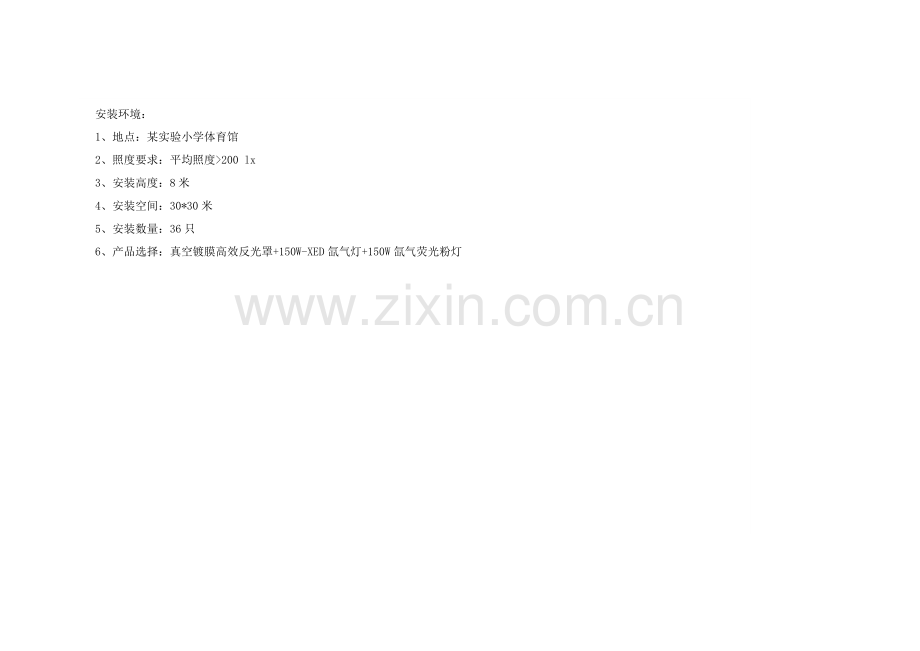

安装环境：
1、地点：某实验小学体育馆
2、照度要求：平均照度>200 lx
3、安装高度：8米
4、安装空间：30*30米
5、安装数量：36只
6、产品选择：真空镀膜高效反光罩+150W-XED氙气灯+150W氙气荧光粉灯

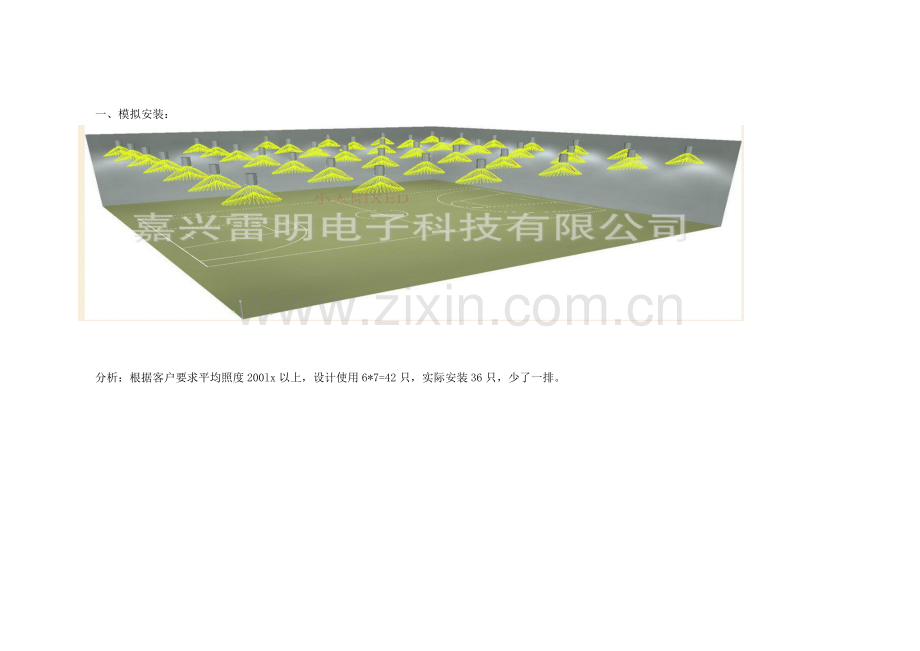

一、模拟安装：

分析：根据客户要求平均照度200lx以上，设计使用6*7=42只，实际安装36只，少了一排。

二、模拟照度：

分析：模拟结果为平均照度为246，可以达到客户要求。

三：选用灯具：高效真空镀膜反光罩

分析：选用散光型高效灯罩，可使照明效果更加均匀。

四、安装过程

分析：安装高度8米，实际照明高度约7.6米。
 五、照明效果

分析：总体均匀度非常好，但由于高度和灯距和灯罩的光谱不成正比，
     导致两灯重叠部分比灯正下方照度更高。结合部达到290 lx，而
     正下方只有250 lx左右。四个角照度最低，只有170 lx。
 六、照度测试：

分析：此为晚上八点正下方测试，结合部达到290 lx，平均照度达到200 lx以上，满足客户要求。
综上：此次安装案例从设计方案模拟到灯具、光源功率选择及数量配置都满足客户要求，为一成功案例。
