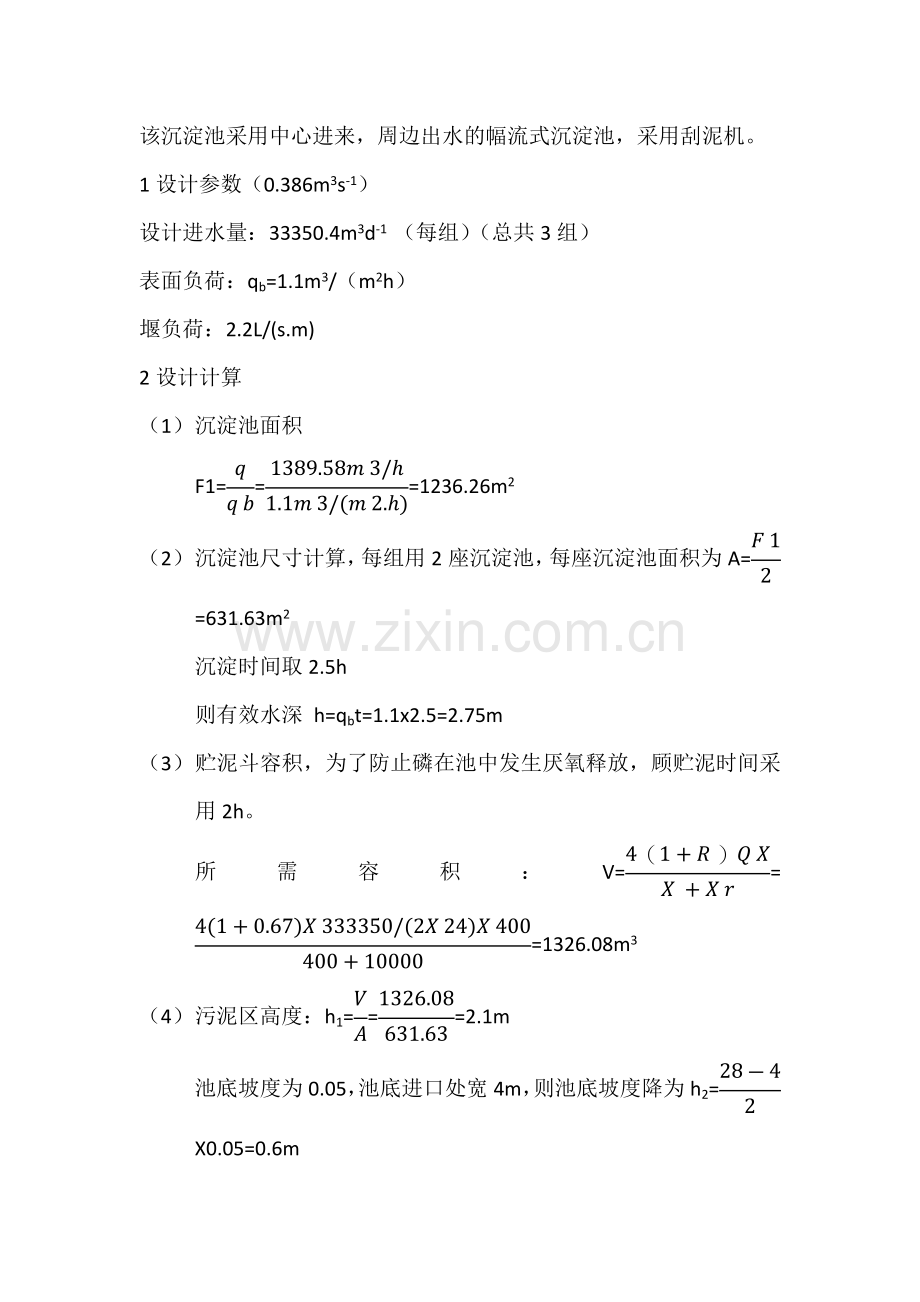

该沉淀池采用中心进来，周边出水的幅流式沉淀池，采用刮泥机。
1设计参数（0.386m3s-1）
设计进水量：33350.4m3d-1 （每组）（总共3组）
表面负荷：qb=1.1m3/（m2h）
堰负荷：2.2L/(s.m)
2设计计算
（1） 沉淀池面积
F1===1236.26m2
（2） 沉淀池尺寸计算，每组用2座沉淀池，每座沉淀池面积为A==631.63m2
沉淀时间取2.5h
则有效水深 h=qbt=1.1x2.5=2.75m
（3） 贮泥斗容积，为了防止磷在池中发生厌氧释放，顾贮泥时间采用2h。
所需容积：V===1326.08m3
（4） 污泥区高度：h1===2.1m
池底坡度为0.05，池底进口处宽4m，则池底坡度降为h2=X0.05=0.6m
沉淀池总高度为H=0.3+h+h1+h2=0.3+2.75+2.1+0.6=5.75m
3.8混合池
采用隔板混合池
1 设计参数
设计流量：386L/s，混合时间：t=1.5min，流速：v=0.9m/s，隔板数：n=6块，隔板间隔距离：b=0.7m。
2 设计计算
（1） 廊道长
廊道总长为：L=vt=0.9X1.5X60=81m，单个廊道长为：l===11.6m，廊道共7个，即池长为11.6m
（2） 水头损失：h=0.15Xv2Xs=0.15X0.92X7=0.851m
（3） 水深及总高

3.9接触池
采用隔板式接触反应池
1 设计参数
水力停留时间：t=30min，平均水深：h=2.4m，隔板间隔：b=1.4m，池底坡度：2%-3%。排泥管：DN=150m，Q=0.386m3/s
2 设计计算
（1） 接触池容积：V=Qt=0.386X30X60=694.8m3
（2） 水流速度：v===289.5m2
（3） 表面积：F===289.5m2
（4） 廊道总宽：隔板数采用10个，即廊道总宽为B=11Xb=15.4m
（5） 接触池长度：l===18.79m（取18.8m）
（6） 水头损失，取0.3m
3.10 污泥浓缩池
1 设计参数
采用辐流式污泥浓缩池，每座浓缩的设计进泥量：
污泥固体负荷：Nwg=45Kg/(m2.d)
污泥浓缩时间：16h=T
贮泥时间：6h
进泥含水率：99.4%=p1
出泥含水率：97%=p2
进泥浓度：10g/L=10Kg/m3
2 设计计算
（1） 浓度池面积：A===96.3m2
（2） 浓缩池直径：D===11.07m
取D=11.2m
（3） 浓度池的高度：h1===3.00m
（4） 浓缩池的有效水深：
超高：h2=0.3m，缓冲层：h3=0.3m
H1=h1+h2+h3=2.67+0.3+0.3=3.6m>3m，符合规定
（5） 校核水力停留时间
浓缩池有效容积V=AXH1=96.3X3.6=346.68m3
污泥在池中停留时间T===0.80d=19h 符合要求
（6） 确定泥斗尺寸
浓缩后的污泥体积为：V1===86.64m3/d
贮泥所需容积：
按6h泥量记，则为V2===21.66m3
泥斗容积：泥斗深度h4=1.6
V3=（r12+r1r2+r22）=（1.52+1.5x0.8+0.82）=6.9m3
池底坡度为0.06，池底坡度为：h5=.i=x0.06=0.336m
顾池底可贮泥容积：V4=（r12+r1R+R2）=（5,62+5.6x1.5+1.52）=14.78m3
因此，总贮泥容积为：V=V3+V4=6.9+14.78=21.68m3
满足要求
（7） 浓度池总高度
H=H1+H4+H5=3.6+1.6+0.336=5.536=5,54m
3.11 贮泥池
1 设计参数
进泥量：Qw=86.64m3/d
贮泥时间：T=12h
2 设计计算
单个池容为 V=QwT==43.32m2
贮泥池尺寸：将贮泥池设计为正方形，其LxBxH=3.6x3.6x3.6
