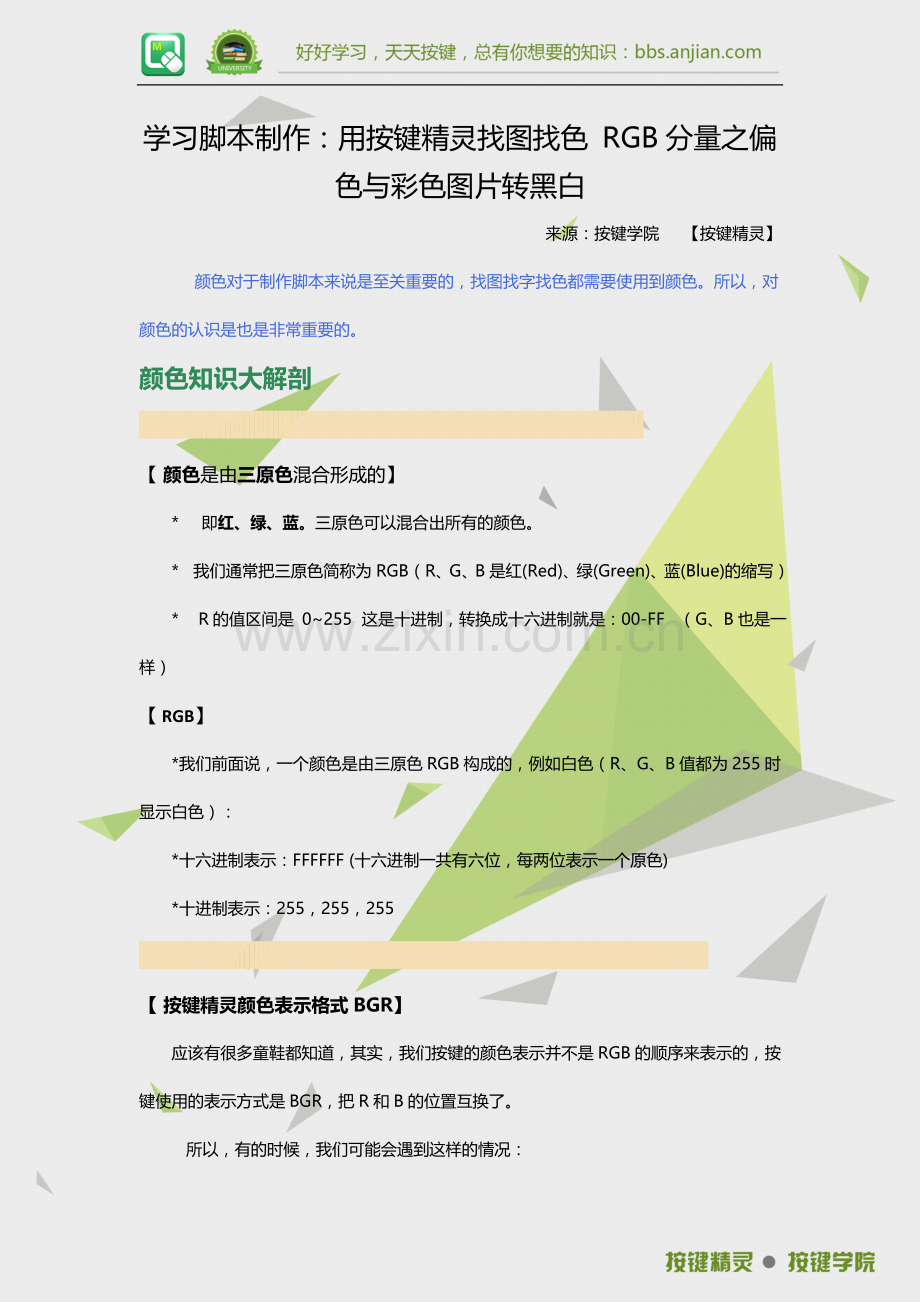

学习脚本制作：用按键精灵找图找色 RGB分量之偏色与彩色图片转黑白
来源：按键学院 【按键精灵】
    颜色对于制作脚本来说是至关重要的，找图找字找色都需要使用到颜色。所以，对颜色的认识是也是非常重要的。
颜色知识大解剖

【 颜色是由三原色混合形成的】
*    即红、绿、蓝。三原色可以混合出所有的颜色。
*   我们通常把三原色简称为RGB（R、G、B是红(Red)、绿(Green)、蓝(Blue)的缩写）
*    R的值区间是 0~255  这是十进制，转换成十六进制就是：00-FF   （G、B也是一样）
【 RGB】
*我们前面说，一个颜色是由三原色RGB构成的，例如白色（R、G、B值都为255时显示白色）：
*十六进制表示：FFFFFF (十六进制一共有六位，每两位表示一个原色)
*十进制表示：255，255，255

【 按键精灵颜色表示格式BGR】
应该有很多童鞋都知道，其实，我们按键的颜色表示并不是RGB的顺序来表示的，按键使用的表示方式是BGR，把R和B的位置互换了。
   所以，有的时候，我们可能会遇到这样的情况：

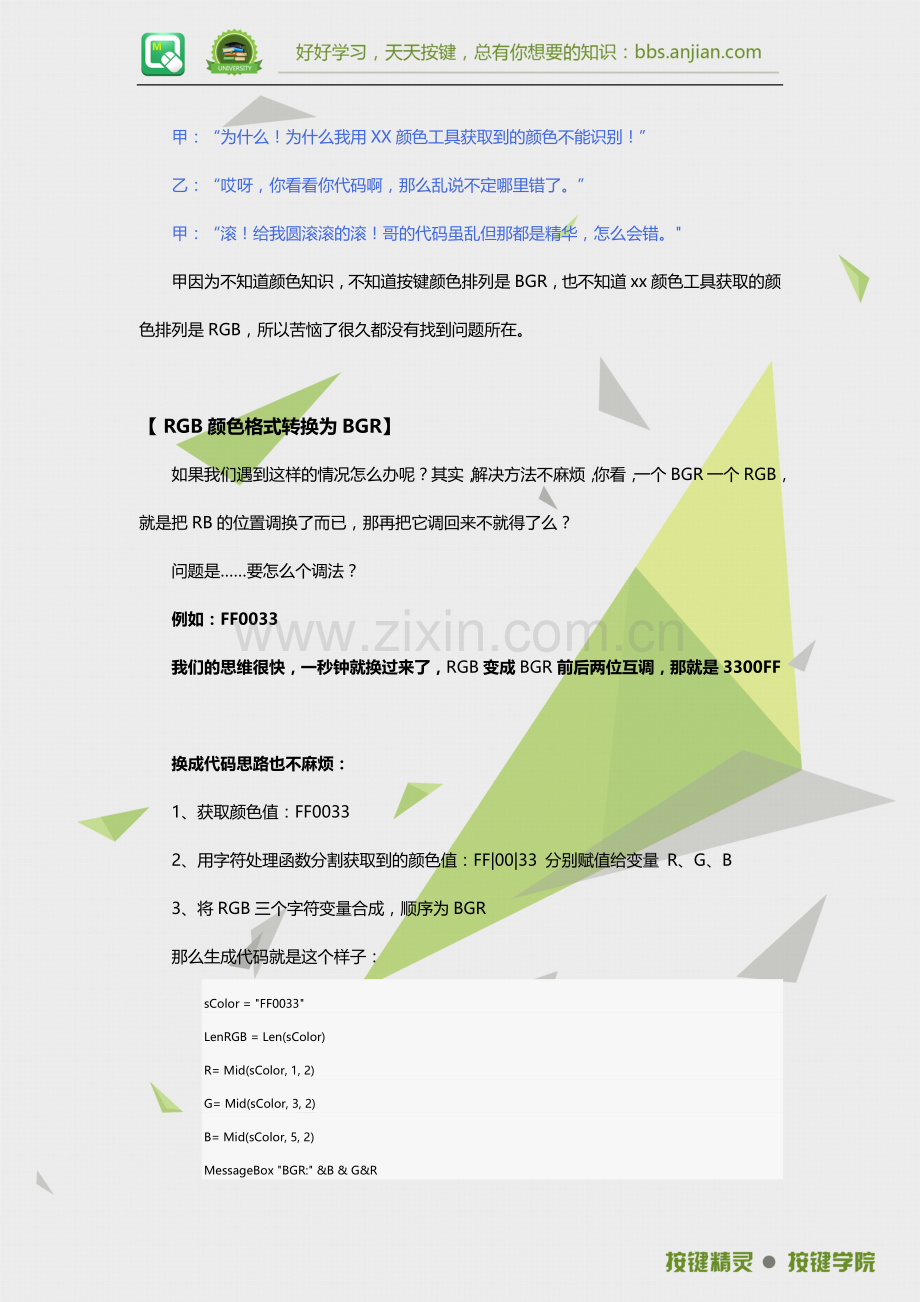

甲：“为什么！为什么我用XX颜色工具获取到的颜色不能识别！”
乙：“哎呀，你看看你代码啊，那么乱说不定哪里错了。”
甲：“滚！给我圆滚滚的滚！哥的代码虽乱但那都是精华，怎么会错。"
甲因为不知道颜色知识，不知道按键颜色排列是BGR，也不知道xx颜色工具获取的颜色排列是RGB，所以苦恼了很久都没有找到问题所在。

【 RGB颜色格式转换为BGR】
如果我们遇到这样的情况怎么办呢？其实，解决方法不麻烦，你看，一个BGR 一个RGB，就是把RB的位置调换了而已，那再把它调回来不就得了么？
问题是……要怎么个调法？
例如：FF0033
我们的思维很快，一秒钟就换过来了，RGB变成BGR 前后两位互调，那就是3300FF

换成代码思路也不麻烦：
1、获取颜色值：FF0033
2、用字符处理函数分割获取到的颜色值：FF|00|33 分别赋值给变量 R、G、B
3、将RGB三个字符变量合成，顺序为BGR
那么生成代码就是这个样子：
sColor = "FF0033"
LenRGB = Len(sColor)
R= Mid(sColor, 1, 2)
G= Mid(sColor, 3, 2)
B= Mid(sColor, 5, 2)
MessageBox "BGR:" &B & G&R
按键中还有个更方便的命令，不过这个命令，分出来的值是十进制的值：
     GetColor ="FF0033"
     Call Plugin.Color.ColorToRGB(GetColor, R, G, B)
     Msgbox " R:" & R & vbcrlf & " G:" & G & vbcrlf & " B:" & B

RGB分量之偏色

【大漠找字中的偏色】
上面说到，把颜色分割成RGB三原色（分割颜色又称为分量），那么，分割颜色除了转换RGB，BGR还有其它的功用吗？
答案是肯定的，应该有很多童鞋都使用过大漠工具，在大漠工具找字里，可以设置偏色。
偏色是什么呢？就是设定一个颜色范围，当获取的颜色在这个范围内的时候都能找到。对偏色不熟悉的童鞋可以看下我们之前的院刊帖子，关于大漠找字偏色的帖子：
偏色，听起来很深奥的样子，它其实就是由我们的RGB分量来实现的。

偏色大致思路：
1、设置颜色范围 例如：0000FF-FFFFFF
2、 获取颜色值，并且使用ColorToRGB 命令把颜色值进行分量，赋值给变量R、G、B
3、获取颜色范围0000FF，用colorToRGB命令将它分量，赋值给变量R1、G1、B1
4、获取颜色范围FFFFFF，用colorToRGB命令将它分量，赋值给变量R2、G2、B2
5、判断颜色值是否超过设定的范围
参考代码如下：
min = "0000FF "
max ="FFFFFF"
GetColor=GetPixelColor(0, 0) //获取0，0点颜色
Call Plugin.Color.ColorToRGB(GetColor, R, G, B) //将0,0点颜色分割
Msgbox "RGB值:"& R&","& G&","&B
Call Plugin.Color.ColorToRGB(min, R1, G1, B1)//将最小范围颜色 000000 分割
Call Plugin.Color.ColorToRGB(max, R2, G2, B2)//将最大范围颜色 FFFFFF 分割
S = S & "R:" & R1 & "~" & R2 & vbcrlf
S = S & "G:" & G1 & "~" & G2 & vbcrlf
S = S & "B:" & B1 & "~" & B2 & vbcrlf
Msgbox "RGB分量区间（偏色范围）:"& vbcrlf & vbcrlf & S
If R<= R2 and R>= R1 and G<= G2 and  G>= G1 and B<= B2 and B>=B1 Then  //判断是否在000000-FFFFFF范围内
    MessageBox "该点颜色值在"& min &"~" & max &"范围内。"
Else
    MessageBox  "该点颜色值不在"& min &"~" & max &"范围内。"
End If

RGB分量之彩色图片转黑白

那我们的RGB分类还有没有其他的功用呢？
答案是肯定的，例如，彩色照片转换成黑白照片，还有大漠工具里的二值化，这些都是通过RGB颜色分量来实现的。

【那么，怎样才能让颜色二值化变成黑白两色呢？】
首先，我们要先了解下一个阈值这个东西，它是基于图片亮度的一个黑白分界值，默认值是50%中性灰，既128，亮度高于128(<50%的灰)的会变白，低于128(>50%的灰)的会变黑．
简单的理解：阈值就是颜色的分解线，利用这条分界线，我们就可以将彩色的图片转换为黑白的。

【二值化转换思路】
1、获取要转换为黑白颜色的图片区域
2、取出区域里的每个像素点
3、把这些像素点的颜色进行分量，如果RGB三原色的平均值大于128则把该像素点的颜色修改为白色，小于则修改为黑色 （也可以大于128的修改为黑色，小于的为白色）

参考代码如下：
Dim My(63,63) //定义二维数组 ——需要二值化的区域
For x= 0 To 63
    For y = 0 To 63
        GetColor = GetPixelColor(x, y) //获取区域里每个像素点的颜色
        If 二值化(GetColor) = 1 Then  //调用二值化函数判断是当前颜色点是否大于128
            My(x, y) = "000000"                 //小于则输出黑色
        Else
            My(x,y) = "FFFFFF" //大于则输出白色
        End If
    Next
Next
Function 二值化(sColor)
    二值化= 1
    Plugin.Color.ColorToRGB sColor, R, G, B //将颜色值分量
    If (R + G + B) / 3+1 >= 128 Then 二值化 = 0   //如果RGB平均值大于128
End Function

///////////////用屏幕输出命令打印出图像///////
For i = 63 To 0 step -1  //为什么是倒着的顺序呢？因为█这个符号所打印出来的图像会出现白色的间隙，倒着打印可以盖住这些间隙
    For j = 63 To 0 step -1
        Call Plugin.Msg.ShowScrTXT(i, j, i+10, j+10, "█",My(i, j) ) //█这个符号用来代表像素点，My(i, j) 这里面存放的颜色值决定像素点的颜色。
    Next
Next

效果图：

左边是原图，右边是二值化的。

拓展：
我们还可以修改这一段，当RGB平均值大于128 时输出绿色
If 二值化(GetColor) = 1 Then  //调用二值化函数判断是当前颜色点是否大于128
            My(x, y) = "6EB33A"                 //小于则输出绿色
        Else
            My(x,y) = "FFFFFF" //大于则输出白色
        End If
效果图：

左边是原图，右边是二值化的。

【有没有更简便的方法呢？】
   有的，可以使用365插件里的Binarization 二值化颜色命令来实现：

   代码如下：
Dim My(63,63) //定义二维数组 ——需要二值化的区域
For x= 0 To 63
    For y = 0 To 63
        GetColor = GetPixelColor(x, y)//获取区域里每个像素点的颜色
         二值化= Plugin.Plug365New.Binarization  (GetColor,128)
        If 二值化 = 1 Then  //调用二值化函数判断是当前颜色点是否大于128
            Plugin.Plug365New.SetColorPoint 0,x,y,"000000"

        Else
             Plugin.Plug365New.SetColorPoint 0,x,y,"FFFFFF"
        End If
    Next
Next
