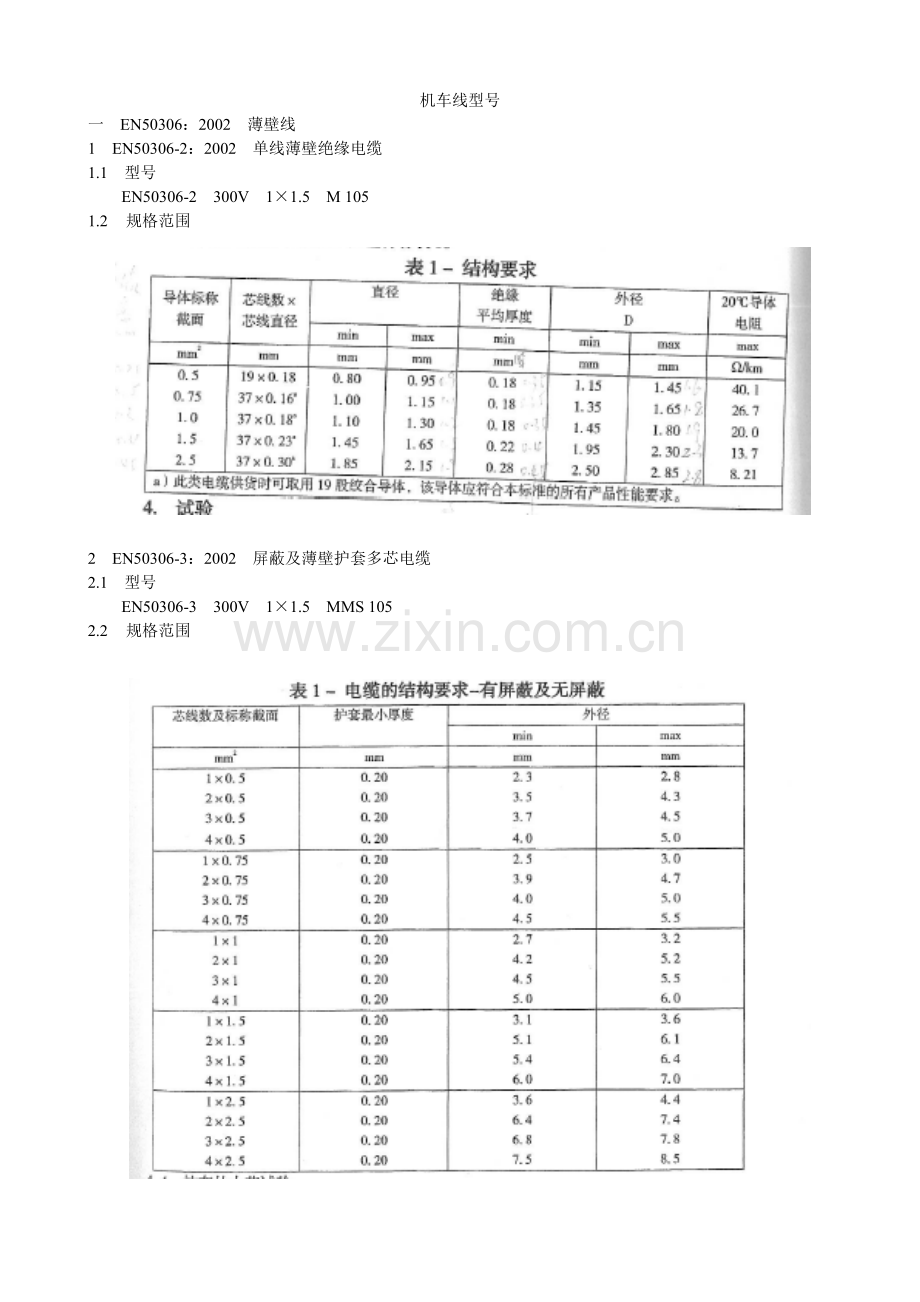

机车线型号.doc

机车线型号
一 EN50306：2002 薄壁线
1 EN50306-2：2002 单线薄壁绝缘电缆
1.1 型号
EN50306-2 300V 1×1.5 M 105
1.2 规格范围

2 EN50306-3：2002 屏蔽及薄壁护套多芯电缆
2.1 型号
EN50306-3 300V 1×1.5 MMS 105
2.2 规格范围

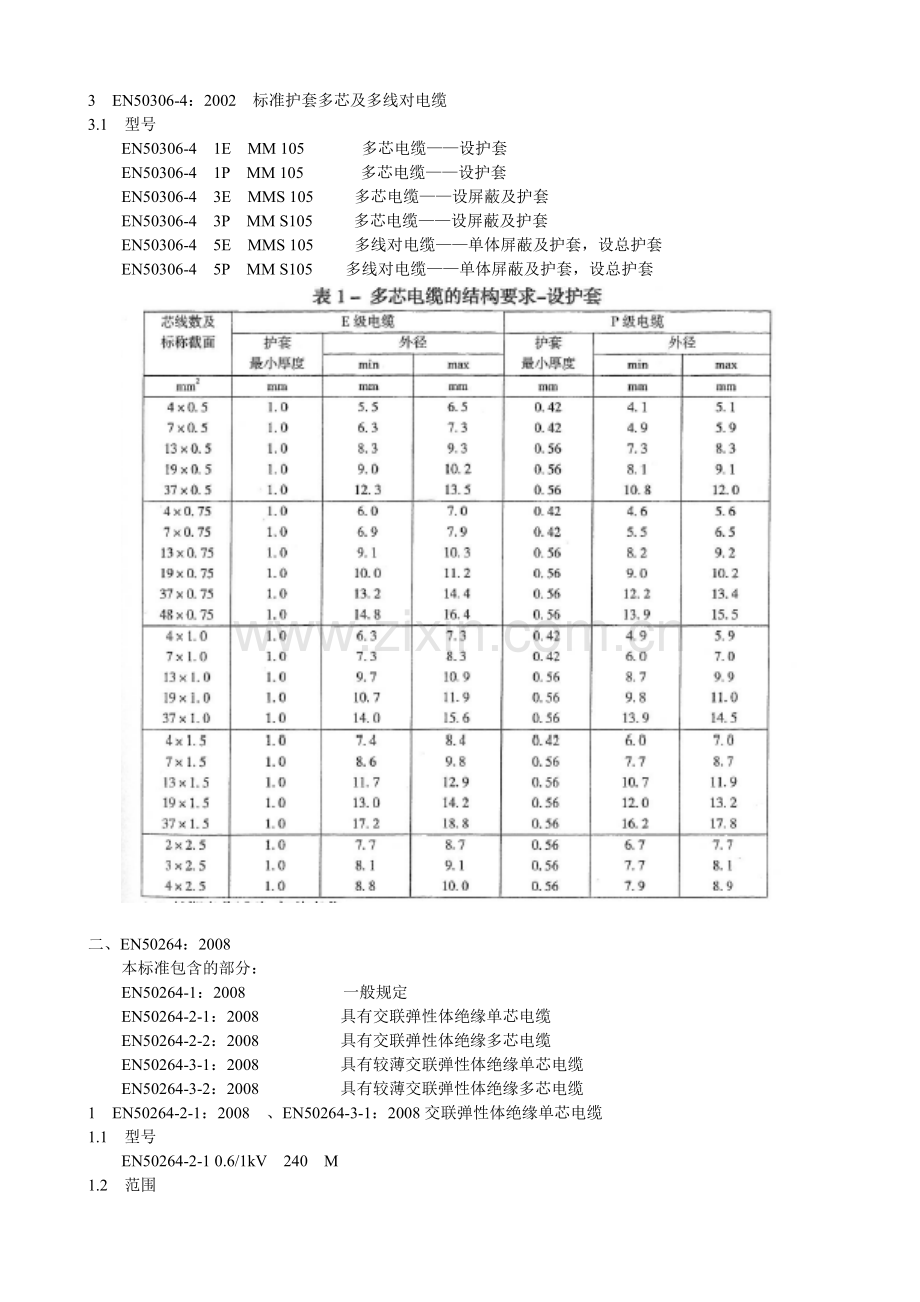

3 EN50306-4：2002 标准护套多芯及多线对电缆
3.1 型号
EN50306-4 1E MM 105 多芯电缆——设护套
EN50306-4 1P MM 105 多芯电缆——设护套
EN50306-4 3E MMS 105 多芯电缆——设屏蔽及护套
EN50306-4 3P MM S105 多芯电缆——设屏蔽及护套
EN50306-4 5E MMS 105 多线对电缆——单体屏蔽及护套，设总护套
EN50306-4 5P MM S105 多线对电缆——单体屏蔽及护套，设总护套

二、EN50264：2008
本标准包含的部分：
EN50264-1：2008 一般规定
EN50264-2-1：2008 具有交联弹性体绝缘单芯电缆
EN50264-2-2：2008 具有交联弹性体绝缘多芯电缆
EN50264-3-1：2008 具有较薄交联弹性体绝缘单芯电缆
EN50264-3-2：2008 具有较薄交联弹性体绝缘多芯电缆
1 EN50264-2-1：2008 、EN50264-3-1：2008交联弹性体绝缘单芯电缆
1.1 型号
EN50264-2-1 0.6/1kV 240 M
1.2 范围
0.6/1kV无屏蔽，无护套（1～400）mm2
1.8/3kV无屏蔽，无护套（1.5～400）mm2
1.8/3kV无屏蔽，无护套（1.5～400）mm2
3.6/6kV无屏蔽，无护套（2.5～400）mm2
2 EN50264-3-1：2008、EN50264-3-2：2008交联弹性体绝缘多芯电缆
2.1 型号
EN50264-2-2 300/500kV 37×1.5 MMS
2.2 范围
300/500V 有屏蔽或无屏蔽（1.0、1.5、2.5mm2，2～40芯）
0.6/1kV 有屏蔽或无屏蔽（1.5～50mm2，2、3、4芯）
三、GB/T12528—2008
1、型号
DCEH/3-100、WDZ-DCYJ-125、WDZ-DCYJ/2-125、WDZ-DCYJ/3-125、WDZ-DCYJB-125、WDZ-DCYJB/2-125、WDZ-DCYJB/3-125、、WDZ-DCYJB-150、WDZ-DCYJB/2-150、WDZ-DCYJB/3-150
2、规格范围

四、TB 1481—2010
1、型号规格范围

五、EN50382-1：2008 具有特殊燃烧性能的铁路车辆用高温电力电缆
1、本标准包含部分：
EN50382-1：2008 一般规定
EN50382-2：2008 120℃或150℃单芯硅橡胶绝缘电缆。
2、主要包含120℃、150℃硅橡胶绝缘单芯电缆。
本标准虽然规定了一种绝缘料和一种护套料能耐热并运行温度为150℃，但如果采用镀锡铜导体，则最高运行温度为120℃，因相同的技术原因，镀锡铜导体最高短路温度为250℃，故可选用运行温度为120℃的护套料。
3、电缆型号
EN50382-2 3600V 1*400 OF 150℃。
