mantis图形报表的图片无法显示.doc

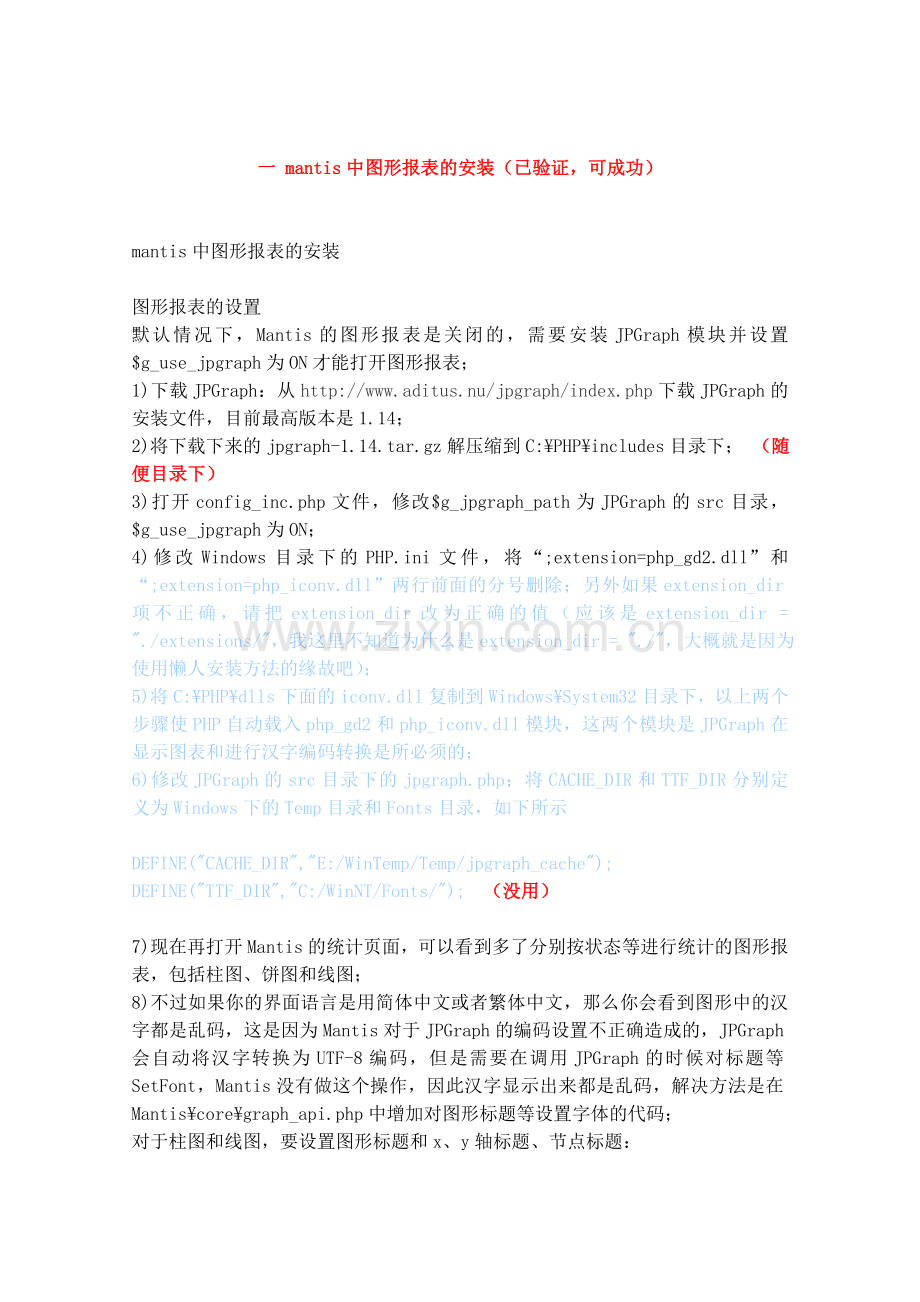

一 mantis中图形报表的安装（已验证，可成功）

mantis中图形报表的安装

图形报表的设置
默认情况下，Mantis的图形报表是关闭的，需要安装JPGraph模块并设置$g_use_jpgraph为ON才能打开图形报表；
1)下载JPGraph：从http://www.aditus.nu/jpgraph/index.php下载JPGraph的安装文件，目前最高版本是1.14；
2)将下载下来的jpgraph-1.14.tar.gz解压缩到C:\PHP\includes目录下； （随便目录下）
3)打开config_inc.php文件，修改$g_jpgraph_path为JPGraph的src目录，$g_use_jpgraph为ON；
4)修改Windows目录下的PHP.ini文件，将“;extension=php_gd2.dll”和“;extension=php_iconv.dll”两行前面的分号删除；另外如果extension_dir项不正确，请把extension_dir改为正确的值（应该是extension_dir = "./extensions/"，我这里不知道为什么是extension_dir = "./"，大概就是因为使用懒人安装方法的缘故吧）；
5)将C:\PHP\dlls下面的iconv.dll复制到Windows\System32目录下，以上两个步骤使PHP自动载入php_gd2和php_iconv.dll模块，这两个模块是JPGraph在显示图表和进行汉字编码转换是所必须的；
6)修改JPGraph的src目录下的jpgraph.php；将CACHE_DIR和TTF_DIR分别定义为Windows下的Temp目录和Fonts目录，如下所示

DEFINE("CACHE_DIR","E:/WinTemp/Temp/jpgraph_cache"); DEFINE("TTF_DIR","C:/WinNT/Fonts/"); （没用）

7)现在再打开Mantis的统计页面，可以看到多了分别按状态等进行统计的图形报表，包括柱图、饼图和线图；
8)不过如果你的界面语言是用简体中文或者繁体中文，那么你会看到图形中的汉字都是乱码，这是因为Mantis对于JPGraph的编码设置不正确造成的，JPGraph会自动将汉字转换为UTF-8编码，但是需要在调用JPGraph的时候对标题等SetFont，Mantis没有做这个操作，因此汉字显示出来都是乱码，解决方法是在Mantis\core\graph_api.php中增加对图形标题等设置字体的代码；
对于柱图和线图，要设置图形标题和x、y轴标题、节点标题：

//Set the title and axis font if the default_language is set to chinese   if (config_get(’default_language’) == ’chinese_simplified’){   $graph->title->SetFont(FF_SIMSUN,FS_NORMAL);   $graph->xaxis->title->SetFont(FF_SIMSUN,FS_NORMAL);   $graph->yaxis->title->SetFont(FF_SIMSUN,FS_NORMAL);   $graph->xaxis->SetFont(FF_SIMSUN,FS_NORMAL);   $graph->yaxis->SetFont(FF_SIMSUN,FS_NORMAL);   }   else if (config_get(’default_language’) == ’chinese_traditional’){   $graph->title->SetFont(FF_CHINESE,FS_NORMAL);   $graph->yaxis->title->SetFont(FF_CHINESE,FS_NORMAL);   $graph->xaxis->title->SetFont(FF_CHINESE,FS_NORMAL);   $graph->xaxis->SetFont(FF_CHINESE,FS_NORMAL);   $graph->yaxis->SetFont(FF_CHINESE,FS_NORMAL);   };

对于饼图，要设置图形标题和图例名称：

//Set the title and legend font if the default_language is set to chinese   if (config_get(’default_language’) == ’chinese_simplified’){   $graph->title->SetFont(FF_SIMSUN,FS_NORMAL);   $graph->legend->SetFont(FF_SIMSUN,FS_NORMAL);   }   else if (config_get(’default_language’) == ’chinese_traditional’){   $graph->title->SetFont(FF_CHINESE,FS_NORMAL);   $graph->legend->SetFont(FF_CHINESE,FS_NORMAL);   };

大家可以找到位置自己修改，简单的说就是在graph_api.php中每个“$graph->title->Set(…”后面根据当前的图表是柱图、线图还是饼图分别加上上面两段；
9)现在你的图形报表应该就可以显示中文了。

如果还是出现乱码，请使用以下方法：
mantis统计报表出现乱码的解决（windows下不要第四步）

（1）修改/mantis/jpgraph-2.2/src/jpgraph_ttf.inc.php 注释掉99-106行
//   elseif( $aFF === FF_SIMSUN ) {
//   // Do Chinese conversion
//   if( $this->g2312 == null ) {
//   include_once 'jpgraph_gb2312.php' ;
//   $this->g2312 = new GB2312toUTF8();
//   }
//   return $this->g2312->gb2utf8($aTxt);
//   }

（2）修改/mantis/core/graph_api.php，添加'chinese_gbk' => FF_SIMSUN,
function graph_get_font() {
  $t_font_map = array(
    'arial' => FF_ARIAL,
    'verdana' => FF_VERDANA,
    'courier' => FF_COURIER,
    'comic' => FF_COMIC,
    'times' => FF_TIMES,
    'georgia' => FF_GEORGIA,
    'trebuche' => FF_TREBUCHE,
    'vera' => FF_VERA,
    'veramono' => FF_VERAMONO,
  'chinese_gbk' => FF_SIMSUN,
    'veraserif' => FF_VERASERIF );

（3）修改config_defaults_inc.php
  $g_graph_font = 'chinese_gbk';

（4）把C:\WINNT\Fonts\simsun.ttc与simhei.ttc拷贝到/usr/X11R6b/X11/fonts/truetype/下面

二 我用的wamp，全套包括了apache，php5，mysql，感觉很好。

下面是我整理的安装方法。

默认情况下，Mantis的图形报表是关闭的，需要安装JPGraph模块并设置$g_use_jpgraph为ON才能打开图形报表；

1)下载JPGraph：从http://www.aditus.nu/jpgraph/index.php下载JPGraph的安装文件，要根据你的php版本下载对应的版本。

2)将下载下来的jpgraph.tar.gz解压缩，我们只需要src目录，将解出来src目录改名为jpgraph，放到mantis下面的graphs目录下，也就是在"mantis/graphs/jpgraphs"下面有一堆php文件就对了。

3)打开config_inc.php文件，修改$g_use_jpgraph为ON；修改$g_jpgraph_path为 './graphs/'

4)修改Windows目录下的PHP.ini文件，将“;extension=php_gd2.dll”前面的分号删除。

5)如果你是php4的话，将“;extension=php_iconv.dll”前面的分号删除；将C:\PHP\dlls下面的iconv.dll复制到Windows\System32目录下

  完成后重启apache。以上两个步骤使PHP自动载入php_gd2和php_iconv.dll模块，这两个模块是JPGraph在显示图表和进行汉字编码转换是所必须的；

6)现在再打开Mantis的统计页面，可以看到多了分别按状态等进行统计的图形报表，包括柱图、饼图和线图； 不过如果你的界面语言是用简体中文或者繁体中文，那么你会看到图形中的汉字都是乱码，这是因为Mantis对于JPGraph的编码设置不正确造成的，

（1）修改/mantis/jpgraph-2.2/src/jpgraph_ttf.inc.php 注释掉99-106行
//   elseif( $aFF === FF_SIMSUN ) {
//   // Do Chinese conversion
//   if( $this->g2312 == null ) {
//   include_once 'jpgraph_gb2312.php' ;
//   $this->g2312 = new GB2312toUTF8();
//   }
//   return $this->g2312->gb2utf8($aTxt);
//   }

（2）修改/mantis/core/graph_api.php，添加'chinese_gbk' => FF_SIMSUN,
function graph_get_font() {
$t_font_map = array(
  'arial' => FF_ARIAL,
  'verdana' => FF_VERDANA,
  'courier' => FF_COURIER,
  'comic' => FF_COMIC,
  'times' => FF_TIMES,
  'georgia' => FF_GEORGIA,
  'trebuche' => FF_TREBUCHE,
  'vera' => FF_VERA,
  'veramono' => FF_VERAMONO,
'chinese_gbk' => FF_SIMSUN,
  'veraserif' => FF_VERASERIF );

（3）修改config_defaults_inc.php
$g_graph_font = 'chinese_gbk';

（4）不是Windows的话，把C:\WINNT\Fonts\simsun.ttc与simhei.ttc拷贝到/usr/X11R6b/X11/fonts/truetype/下面

三 把php_gd2.dll   copy 到C：/WINNT/system32里面
