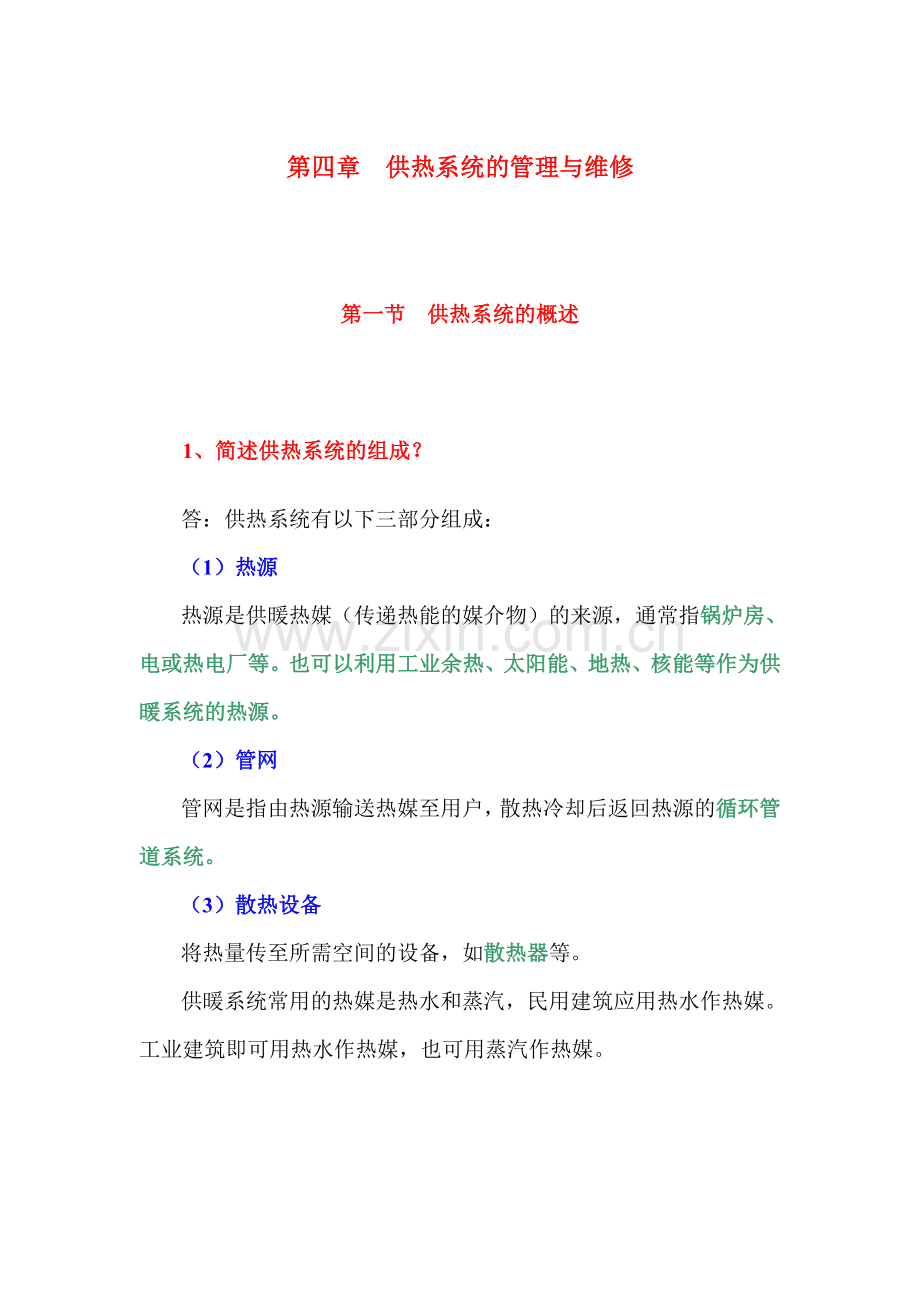

第四章 供热系统的管理与维修

第一节 供热系统的概述

1、简述供热系统的组成？
答：供热系统有以下三部分组成：
（1）热源
热源是供暖热媒（传递热能的媒介物）的来源，通常指锅炉房、电或热电厂等。也可以利用工业余热、太阳能、地热、核能等作为供暖系统的热源。
（2）管网
管网是指由热源输送热媒至用户，散热冷却后返回热源的循环管道系统。
（3）散热设备
将热量传至所需空间的设备，如散热器等。
供暖系统常用的热媒是热水和蒸汽，民用建筑应用热水作热媒。工业建筑即可用热水作热媒，也可用蒸汽作热媒。

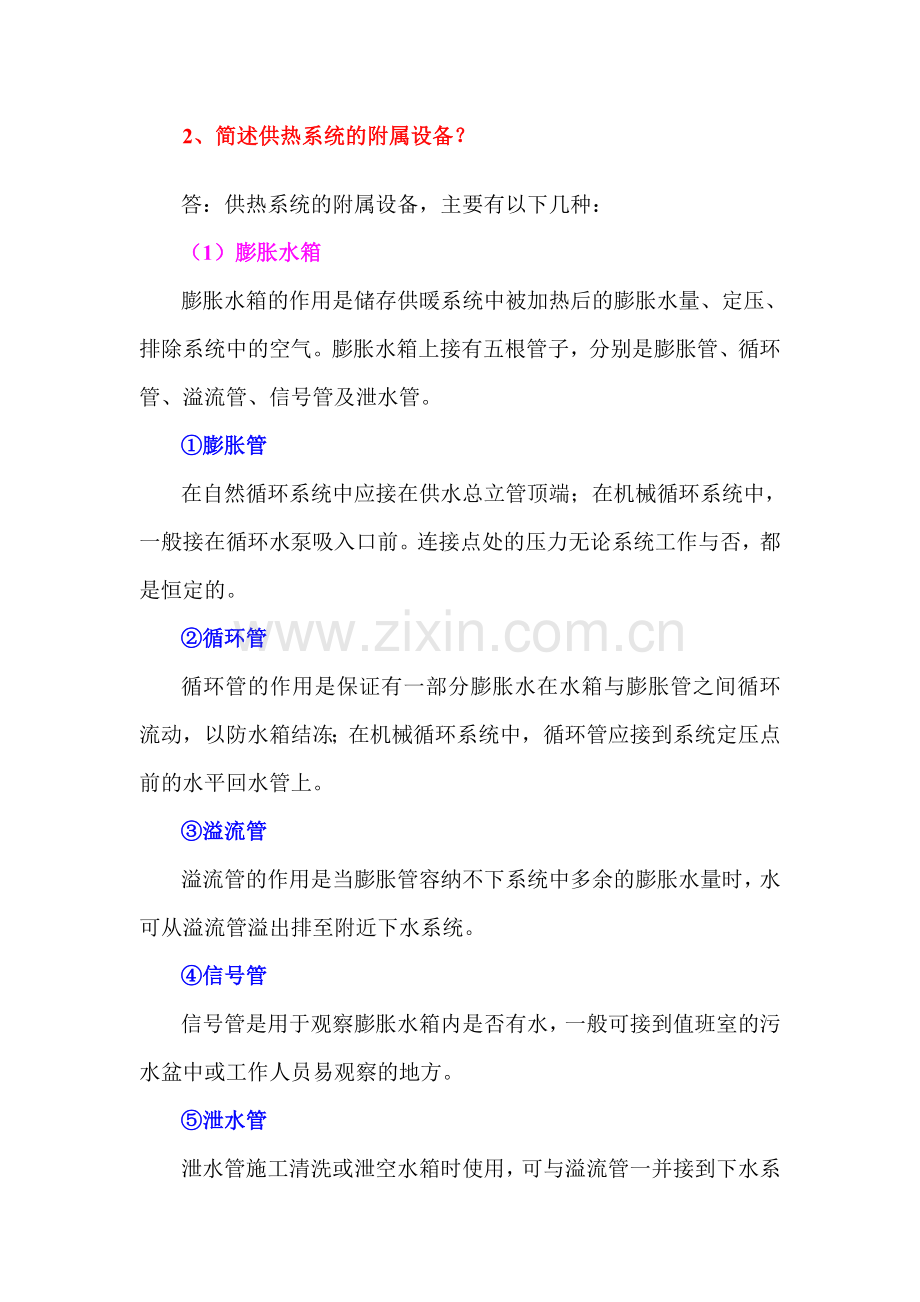

2、简述供热系统的附属设备？
答：供热系统的附属设备，主要有以下几种：
（1）膨胀水箱
膨胀水箱的作用是储存供暖系统中被加热后的膨胀水量、定压、排除系统中的空气。膨胀水箱上接有五根管子，分别是膨胀管、循环管、溢流管、信号管及泄水管。
①膨胀管
在自然循环系统中应接在供水总立管顶端；在机械循环系统中，一般接在循环水泵吸入口前。连接点处的压力无论系统工作与否，都是恒定的。
②循环管
循环管的作用是保证有一部分膨胀水在水箱与膨胀管之间循环流动，以防水箱结冻；在机械循环系统中，循环管应接到系统定压点前的水平回水管上。
③溢流管
溢流管的作用是当膨胀管容纳不下系统中多余的膨胀水量时，水可从溢流管溢出排至附近下水系统。
④信号管
信号管是用于观察膨胀水箱内是否有水，一般可接到值班室的污水盆中或工作人员易观察的地方。
⑤泄水管
泄水管施工清洗或泄空水箱时使用，可与溢流管一并接到下水系统。
在膨胀管、循环管和溢流管上，严禁安装阀门，以防止系统超压、水箱冻结等危险。
（2）集气罐与放气阀
集气罐设置于管道的最高处，用于排除空气。集气罐有手动和自动排气两种。但是在水平式或下供下回系统中，有时靠安装在散热器上部的放气阀进行排气。这种放气阀可以是自动的，也可以是手动的。
集气灌应设于系统供水干管末端的最高点处。当系统冲水时，应打开排气阀，直至有水从管中流出，方可关闭排气阀；系统运行期间，应定期打开排气阀排除空气。
（3）除污器
为了排除供暖锅炉在安装和运行过程中的污物，防止管道和设备堵塞，常在用户引入口或循环泵进口处设除污器，以防止和清除系统中的污物。安装时注意方向，上部设排气阀，下部设排污丝堵。使用时要定期清理内部污物。
（4）补偿器
因管道在热媒输送中产生伸长，为了消除因热伸长给管道产生热应力的影响，设置一种低消热应力的设备，这种设备称为补偿器。补偿器的作用即在管段适当长度的两端设置固定支架将管道固定不动，在固定支架之间管道会产生热伸长，在管道中间设置补偿器，既可补偿热伸长量，又可减弱对固定支架的水平推动和对管道本身的热应力。
（5）换热器
换热器使用来完成各种不同传热过程的设备。常用的换热器是板式换热器。
（6）疏水器
在蒸汽供暖系统中，当蒸汽沿管道输送时，温度会逐渐降低，少量蒸汽会变成凝结水，并随蒸汽一起流动。疏水器作用就是能阻隔蒸汽通过，同时将凝结水顺利排出。
3、简述供热系统的分类？
答：（一）按系统中所用的热媒不同，供热系统可分为三类：
（1）热水供热系统
在热水供热系统中，热媒是水，散热设备通常为散热器。管道中的水在热源设备中被加热，经管道流到房间的散热器中放热，然后再流回热源进入下一次循环。在一般热水供热系统中，供水温度为95℃，回水温度为70℃，散热器内的平均温度为82.5℃。在热水供热系统中，散热器表面温度较低。从健康角度看，采用热水供热系统为佳。
（2）蒸汽供热系统
在蒸汽供热系统中，热媒是蒸汽，散热设备通常为散热器。蒸汽的热量由两部分组成：
一部分是水在沸腾时产生的热量；另一部分是从沸腾的水扁维饱和蒸汽的汽化潜热。在这两部分热量中，后者远高于前者。再热蒸汽供热系统中所利用的主要是蒸汽的汽化潜热。蒸汽进入散热器后，充满散热器，通过散热将热量散发到房间内，与此同时蒸汽冷凝成同温度的凝结水。
（3）热风供热系统
热风供热系统以空气作为热媒。在热风供热系统中，首先将空气加热，然后将高于室温的空气送入室内，热空气在室内降低温度，放出热量，从而达到供热的目的。
（二）按供热的范围不同，可分为以下三类：
（1）局部供热
局部供热是指供暖系统的三个主要组成部分，即热源、官网和散热设备，在构造上连成一个整体，供暖分散在各个房间中的供暖方式。如火炉供暖、电热供暖等。
（2）集中供暖
集中供暖是指由一个锅炉产生蒸汽或热水，通过管路供给一栋或几栋建筑物内的各个房间所需热能。
（3）区域供热
区域供热是由一个大型热源产生蒸汽或热水，通过区域性的供热管网，供给整个区域甚至整个城市的许多建筑物生活和生产等用热。
（三）按照系统循环动力分为以下两类
（1）自然循环供热系统
依靠热媒自身的温差产生的密度差进行的循环的供暖系统成为自然循环供热系统。
（2）机械循环供热系统
依靠机械（循环水泵）所产生的压力作用进行循环的供热系统称为机械循环供热系统。
4、简述供暖系统的主要方式？
答：供暖系统主要包括热水供暖系统和低压蒸汽采暖系统两种形式：
（一）热水供暖系统包括
（1）自然循环双管上分式
在自然循环双管上分式热水采暖系统中，链接散热器的立管有两根，而所谓上分是指供水干管敷设在整个系统所有散热器的上方。
（2）机械循环双管下分式
（3）机械循环单管上分式
（4）机械循环水平串联式
（5）同程式热水采暖系统
（6）分户供暖系统
（7）地板辐射供暖系统
（二）低压蒸汽采暖系统
低压蒸汽采暖系统是指相对压力（表压）为70kPa（0.7表压）以下的蒸汽采暖系统，由蒸汽锅炉、蒸汽管道、散热器、凝结水管道、疏水器、凝结水箱和警戒水泵等组成。
低压蒸汽采暖系统包括：
（1）低压蒸汽双管上分式
（2）低压蒸汽双管下分式
（3）低压蒸汽单管上分式

第二节 供暖系统的维护与维修

1、简述供暖系统暖通程序和调试？
答：（1）外部检查
主要检查采暖入口、设备、管道及附件等安装是否正确。如有不符合要求的地方，应立即进行改正，以免运行后难以调整。
（2）管道的冲洗
除了在安装时应清除管内灌进的异物和砂石土块外，还需要在施工完毕后进行管道冲洗。冲洗原则是由上至下，冲洗水压不宜低于0.25MPa，直至流出的水清澈无泥沙即可。
（3）水压试验
外部检查合格后，即可进行水压试验。室内供暖系统水压试验的程序如下：
①在试压冲水时，应先把系统中所有阀门及排气阀打开，并将连接膨胀水箱的管道拆开，装上临时的连接管和排气装置。
②暂不与外网管道连接，在回水干管上安装试压泵和临时给水管道。
③冲水速度应当缓慢，使整个系统内水位上升在同一水平面上，以便将空气顺利排出。系统充满水时应将所有排气阀门关闭，然后方可进行水压试验。
④启动试压泵开始升压。试验压力要符合相关规定，试压过程中应对系统做全面的检查，如有漏水现象需修理直至试压合格。
⑤排放系统内的水。冬季试压时，应注意管道防冻。室温在0℃以上时（人工采暖）可用冷水进行试压。室温在0℃以下时，在有热水供应的条件下，可通过加压泵加压送到系统中。如果发现问题应立即停止供水，并将水尽快从系统最低点排出，以防止冻结。
（4）室内热水供暖系统通暖程序
室内热水供暖系统经冲洗、水压试验合格后即可进行正式通暖。
①确认供热外网运行正常后，打开系统回水总阀门注水。当系统的集气设备排气完毕并排水后，说明系统已经满水。此时打开供水总阀门，使室内系统参与外网循环。
②按系统与楼层检查散热程度，及时做好记录。若存在过热或不热现象，可查找原因并及时调整。
③对连续运行的系统，发现异常情况应及时处理。
（5）系统调试
所有散热器或暖风机的热量分配基本达到设计要求，根据加热温度的均匀程度调节。
①调节时应从温度较高的散热设备或环路开始，当每一根立管上散热器的流量分配调节好后，再进行各立管间的调节。
②调节流量通过开大或关小阀门来进行，尽量满足各房间温度差异不大的要求。
③在车间内的工艺散热设备系统正常运行的条件下，应该根据室外温度的变化调节供水温度，使室内温度达到设计要求。室内温度与实际温度的允许温差为±2℃。达不到要求时，要查清原因，采取措施重新调节。
（6）水温控制
机械循环热水采暖系统多采用集中调节，即根据室外温度的变化，随时改变热水温度，或按采暖期的室外温度变化情况改变供水的温度。也可使水泵间歇运转，同时掌握好水温，保证供暖的要求。
2、简述热水系统各种不热的原因及处理？
答：（一）采暖系统局部不热的原因及处理如下：
采暖系统局部不热现象及故障处理方法
故障
产生原因
处理方法
总回水温度过低
（1）送水温度过低
（2）循环水量太少
（3）外线大量漏水
（4）管道热量损失过大
（1）提高送水温度；
（2）检查水泵是否反转，管线、孔板、阀门等是否堵塞，或阀门未完全打开，清除系统内的污物及沉渣；
（3）检查补给水箱，确定是否漏水，然后查修外线漏水部分；
（4）应检查附件接口及地沟的状况，然后修理或采取措施，修复保温层
采用双管采暖系统时，多层建筑上层的散热器过热，下层散热器过冷
上层流量过大
关小上层散热器阀门
异程系统末端不热
（1）前面阀门开的太大，流量过多
（2）干管末端空气阻塞
（1）关小前面立管的阀门
（2）排除集气罐内的空气
下供上回式上层散热器不热
空气未排除
检查散热器上的放气阀或管路上的放气阀，并排除空气
局部散热器不热
（1）管内被污物堵塞
（2）进水管坡向错误造成积气
（3）阀门开关失灵
（4）集气罐存气太多，阻塞管路
（1）在管线上转弯处与阀门前摸其温度，敲打听声，需要时拆开修理；
（2）改正坡向
（3）拆开阀门修理
（4）检查集气罐后边的管线及设备，如果全是冷的，可能是气阻，应排除空气
暖风机不热
（1）进水管坡向错误造成积气
（2）管内、阀门或孔板堵塞
（3）加热器内堵塞
（4）供水温度不符合要求
（1）校正坡向；
（2）清除污物或检修阀门；
（3）清洗加热器
（4）调节水温
暖风机散热不符合产品性能要求
（1）风量太小
（2）循环水量太小
（3）加热器不符合要求或局部堵塞
（1）校正叶轮转向，检查转速是否符合要求，皮带有无滑动
（2）调整水量
（3）更换或检修
空气加热器回水温度过高或过低
（1）循环水量过大或过小；
（2）风量太大或太小
（3)加热器面积太大或太小
（1）减小或增大水量，检查管线与阀门孔板有无堵塞，检查或更换孔板，调整阀门；
（2）调整风机转速；
（3）改变水量或更换设备
回水温度过高
（1）循环水量太大
（2）外线循环管阀门未关
（3）送水温度过高
（1）调整总进、回水阀门，增加阻力，减少水量；
（2）关闭循环管阀门；
（3）降低送水温度
（二）蒸汽供暖系统常见故障及处理
蒸汽供暖系统常见故障及处理方法
故障
产生原因
处理方法
散热器不热
散热器上部不热、下半部不热或整个不热
先对散热器及系统排气，若无效果，及检查送气及凝水管温度。如凝水不热，可能是疏水器堵塞，找出堵塞处，清除异物
凝结水管热而送气立，支管不热
检查立、支管阀门是否打开；若已打开，则可能是异物堵塞，清除疏通
末端散热不热时，一般是系统内存有空气，也可能是送气压力达不到要求
（1）排除空气
（2）提高送气能力
系统泄漏
（1）安装质量或配件质量不合格；
（2）送气方法不对
（3）管道热应力没能消除
（1）选择合格产品、按规定施工；
（2）送气阀门要缓慢开启
（3）选择合适的补偿器并正确的安装

（三）大面积散热器不热的原因及处理
大面积散热器不热的原因及处理方法
故障
产生原因
处理方法
锅炉处理不够
煤的质量过差
使用优质煤
锅炉司炉人人员操作水平低，责任心差
提高锅炉司炉人员的操作水平及责任心
锅炉运行不正常，如鼓风量不足，风室间串风严重；引风机工作不正常；鼓、引风机不匹配
检修调整锅炉运行状态
锅炉吨位不够
设计单位重新核算供热热负荷，增加锅炉台数
循环水泵容量不足
水泵流量，扬程偏小
根据供暖现状，重新核算流量及扬程，调整水泵
系统严重泄漏、压力不稳
存在漏点
组织全面检查，找出漏点，进行补漏，使压力恢复正常
换热器站的供热范围内所有散热器不够热，水温很低
（1）换热器换热面积小于换热器，超负荷运行；
（2）换热器低负荷运行
（1）适当增加换热器的运行或片数，以提高供热温度；
（2）适当减少换热器的运行台数

（四）导致部分暖气不热的室外管网原因及处理
（1）室外管网流量分配失衡
室外管网在实际时，流量分配是理论化的计算值，实际运行时要要靠阀门来调节平衡。设计、调节得不好，都会使流量失衡（即水平失衡），造成部分楼不热，而部分楼过热现象。处理办法包括以下三点：
①检查供、回水管阀门是否打开，有无损坏。
②与设计单位一起核算管道的合理性。如果管道直径过细，则要加大。
③与设计单位、施工单位一起对热网进行再次调节，如果没有热网平衡阀，则要加装。
（2）管道积水、管道保温层脱落
管道积水、管道保温层脱落会造成热媒输送过程中热量损失增大，不能使足够的热量输送到用户，从而造成暖气不热。遇到此种情况，要排除积水，修复管道保温层。
（五）锅炉常见故障及处理
锅炉常见故障及处理方法
故障
产生原因
处理方法
锅炉压力下降
失水比较严重，存在较大漏点
应及时组织人力进行查找，保持系统压力稳定。
锅炉温度急剧上升
（1）循环水泵没有启动
（2）锅炉出口阀门没有打开，致使锅炉烧死水
（1）启动水泵
（2）采取措施，保证水循环
循环水泵吸入口压力低于正常值
（1）阀门未开；
（2）除污器堵塞
（1）打开阀门
（2）疏通除污器

第三节 供暖系统的管理

1、简述锅炉的技术管理？
答：（1）组织技术人员对供热管系进行完善改造设计。
（2）将管系和用气设备的疏水集中到热水箱回收，不能回收的通过串联安装的截止阀、疏水阀排放，以使疏水排放量尽可能地减少，而热量更多被利用。
（3）加强对水、气系统和设备的维护和检修。
（4）严格控制锅炉蒸汽压力。
（5）减少设备的散热损失。
2、简述供热期的工作重点
答：（一）准备阶段的工作重点
（1）配备和培训司炉供热人员。
（2）检查供热设备“三修”（翻修、大修、维修）的竣工情况。
（3）新接管工程验收。
（4）系统上水。
（5）冬煤储备。
（6）做好供热经济承包的准备工作
（二）初寒期的工作重点
（1）按时点火。
（2）稳定的供热秩序。
（3）贯彻各项规章制度和操作规程。
（4）降低炉灰含碳量。
（5）确保安全运行。
（6）完成进入严寒期前的设备检修。
（三）严寒期的工作重点
（1）加强设备维修、保养，稳定进入严寒。
（2）提高运行技术和交流管理经验。
（3）保证元旦、春节期间的供热质量。
（4）搞好下一年度的供热设备普查和“三修”计划。
（四）末寒期的工作重点
（1）善始善终做好末寒期的保暖工作。
（2）防止松懈情绪，搞好安全运行。
（3）认真完成停炉后的现场清扫和整理等收尾工作。
（五）总结阶段的工作重点
（1）做好供热运行成本分析和能耗分析工作。
（2）总结全冬工作，表彰先进。
（3）安排下一年度工作。
3、简述非供热期的工作重点？
答：（1）落实年度供热设备“三修”工程计划的资金、材料和人力的安排。
（2）实施年度计划。
（3）做好供热收费工作。
（4）安排对外代修工程，努力创收。
（5）办理新接管工程和并网等事宜。
4、简述供暖系统的组织与制度管理？
答：（一）组织建设
（1）设置专职或兼职管理人员。
（2）选拨好办班组长。
（3）健全机构。
（4）配齐锅炉房各类操作人员。
（二）制度建设
人员的管理制度：
（1）对管理人员、检验人员、各类操作人员、焊接人员的技术培训及考核制度。
（2）奖惩制度。
（3）各类人员的岗位责任制。
设备管理制度
（1）定期检验和检修制度。
（2）设备的维修保养（包括停炉保养）制度。
（3）巡回检查制度。
（4）设备安装、改装、移装的竣工验收制度。
（5）事故报告制度。
（6）建立设备技术档案制度。
（7）安全装置和仪表的校验、修理制度。
运行操作管理制度
（1）锅炉的安全操作规程。
（2）水质化验工艺的操作规程。
（3)交接班制度。
（4）运行记录制度。
（5）运行中的运行保养制度。
（6）水质检测制度。
（7）安全检查制度。
经济方面的管理制度
（1）成本核算制度
（2)用煤管理制度。
（3）供暖定额管理制度。
（4）煤场管理制度。
（5）用水管理制度。
