冷冻水系统操作规程.doc

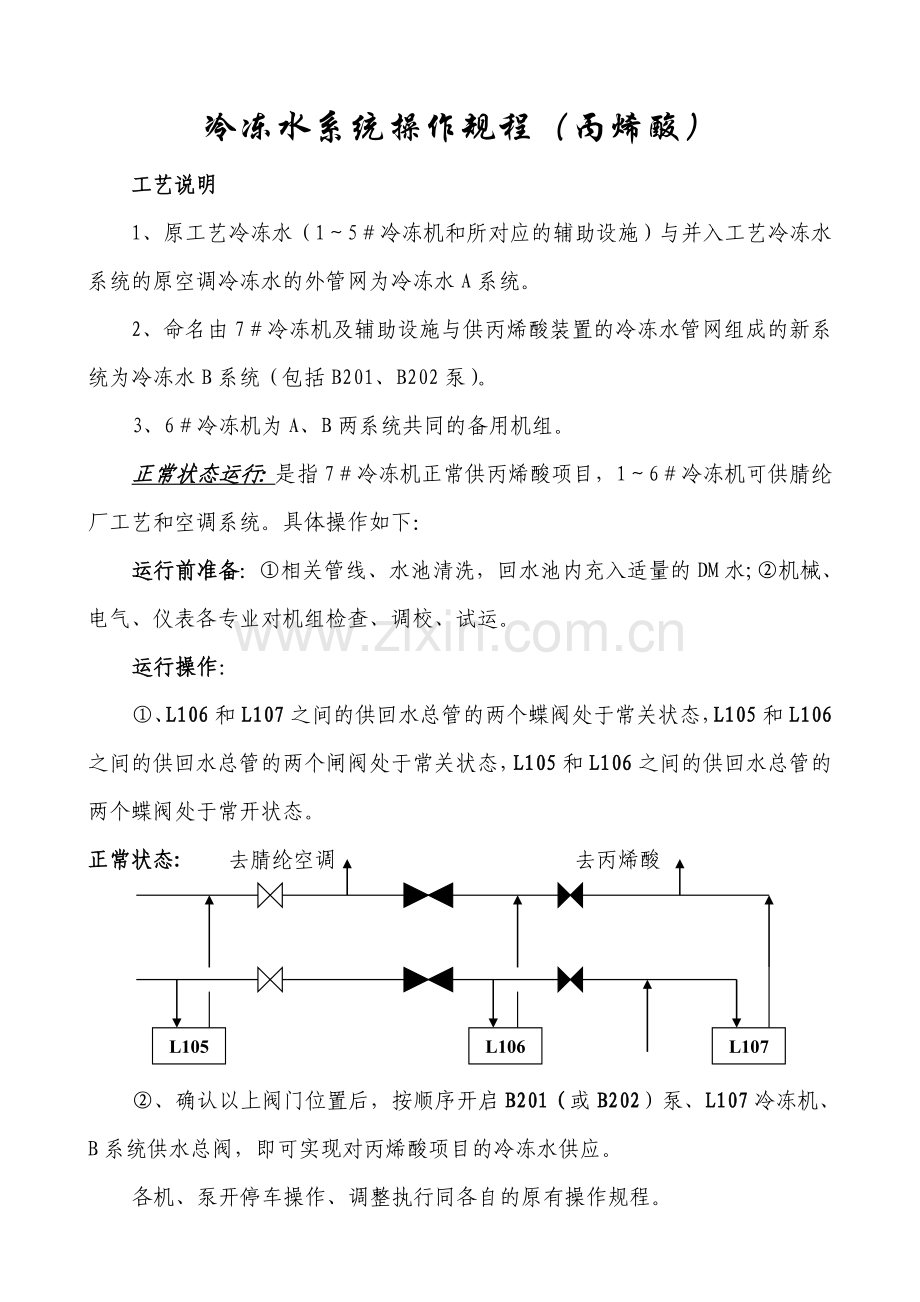

冷冻水系统操作规程（丙烯酸）
工艺说明
1、原工艺冷冻水（1～5＃冷冻机和所对应的辅助设施）与并入工艺冷冻水系统的原空调冷冻水的外管网为冷冻水A系统。
2、命名由7＃冷冻机及辅助设施与供丙烯酸装置的冷冻水管网组成的新系统为冷冻水B系统（包括B201、B202泵）。
3、6＃冷冻机为A、B两系统共同的备用机组。
正常状态运行：是指7＃冷冻机正常供丙烯酸项目，1～6＃冷冻机可供腈纶厂工艺和空调系统。具体操作如下：
运行前准备：①相关管线、水池清洗，回水池内充入适量的DM水;②机械、电气、仪表各专业对机组检查、调校、试运。
运行操作：
①、L106和L107之间的供回水总管的两个蝶阀处于常关状态，L105和L106之间的供回水总管的两个闸阀处于常关状态，L105和L106之间的供回水总管的两个蝶阀处于常开状态。
正常状态: 去腈纶空调 去丙烯酸

L105
L106
L107

②、确认以上阀门位置后，按顺序开启B201（或B202）泵、L107冷冻机、B系统供水总阀，即可实现对丙烯酸项目的冷冻水供应。
各机、泵开停车操作、调整执行同各自的原有操作规程。

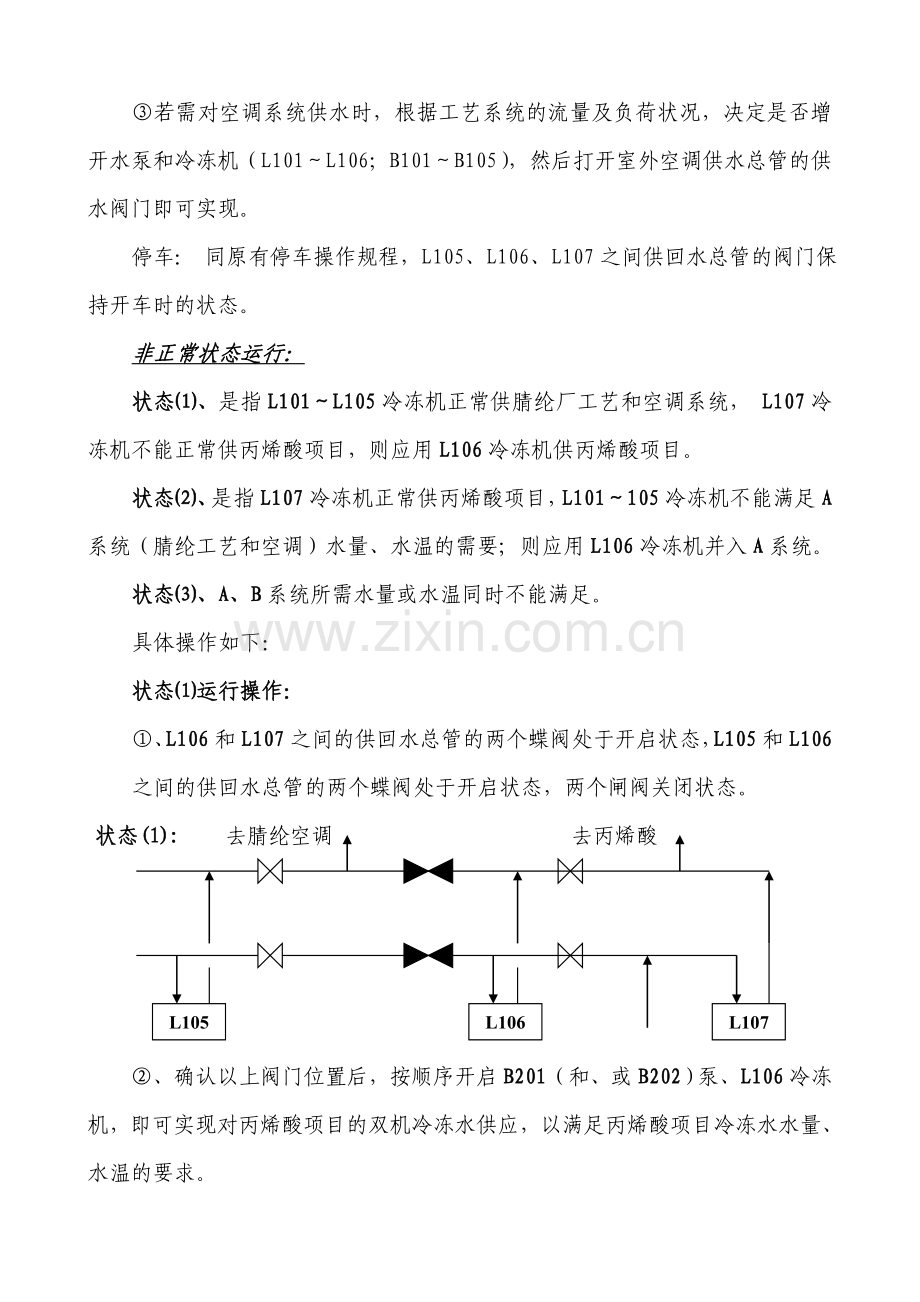

③若需对空调系统供水时，根据工艺系统的流量及负荷状况，决定是否增开水泵和冷冻机（L101～L106；B101～B105），然后打开室外空调供水总管的供水阀门即可实现。
停车： 同原有停车操作规程，L105、L106、L107之间供回水总管的阀门保持开车时的状态。
非正常状态运行：
状态⑴、是指L101～L105冷冻机正常供腈纶厂工艺和空调系统， L107冷冻机不能正常供丙烯酸项目，则应用L106冷冻机供丙烯酸项目。
状态⑵、是指L107冷冻机正常供丙烯酸项目，L101～105冷冻机不能满足A系统（腈纶工艺和空调）水量、水温的需要; 则应用L106冷冻机并入A系统。
状态⑶、A、B系统所需水量或水温同时不能满足。
具体操作如下：
状态⑴运行操作：
①、L106和L107之间的供回水总管的两个蝶阀处于开启状态，L105和L106之间的供回水总管的两个蝶阀处于开启状态，两个闸阀关闭状态。
状态(1): 去腈纶空调 去丙烯酸

L105
L106
L107

②、确认以上阀门位置后，按顺序开启B201（和、或B202）泵、L106冷冻机，即可实现对丙烯酸项目的双机冷冻水供应，以满足丙烯酸项目冷冻水水量、水温的要求。
状态(2)运行操作：
①、L106和L107之间的供回水总管的两个蝶阀处于关闭状态，L105和L106之间的供回水总管的两个蝶阀处于开启状态，两个闸阀开启状态。
状态(2): 去腈纶空调 去丙烯酸

L105
L106
L107

②、确认以上阀门位置后，按顺序开启B101～105泵、L106冷冻机，然后打开室外空调供水总管的供水阀门即可实现。
状态(3)操作:及时与调度联系，要求迅速减少空调负荷；为满足各装置生产需要，运行方式确定为L101～105冷冻机供A系统，L106～107供B系统，L105和L106之间的供回水总管的两个蝶阀处于开启状态，两个闸阀处于关闭状态。
状态(3): 去腈纶空调 去丙烯酸

L105
L106
L107

停车：同原停车操作规程，L105、L106、L107之间供回水总管的阀门保持开车时的状态。
