高低温交变湿热测试设备工作原理.doc

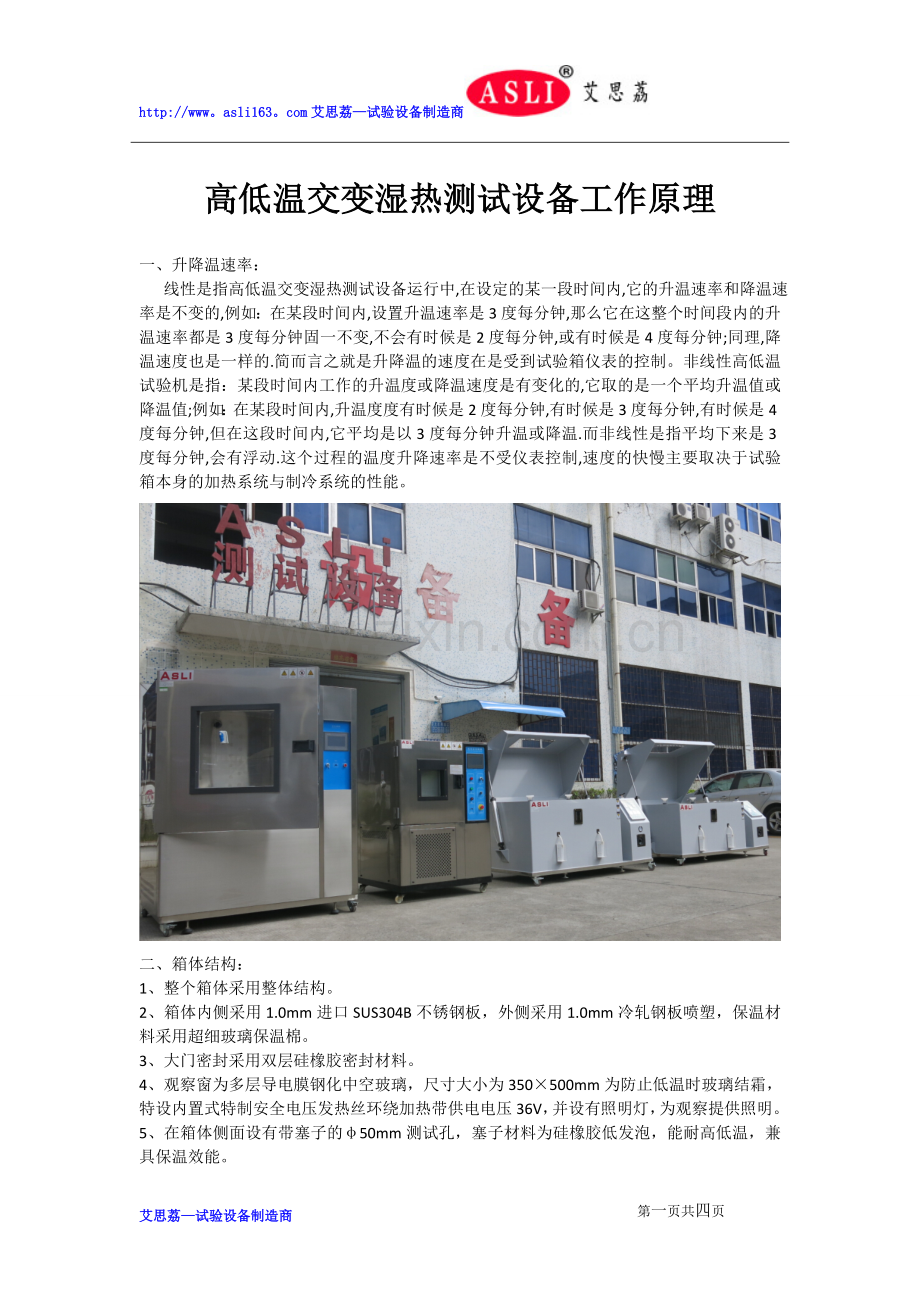

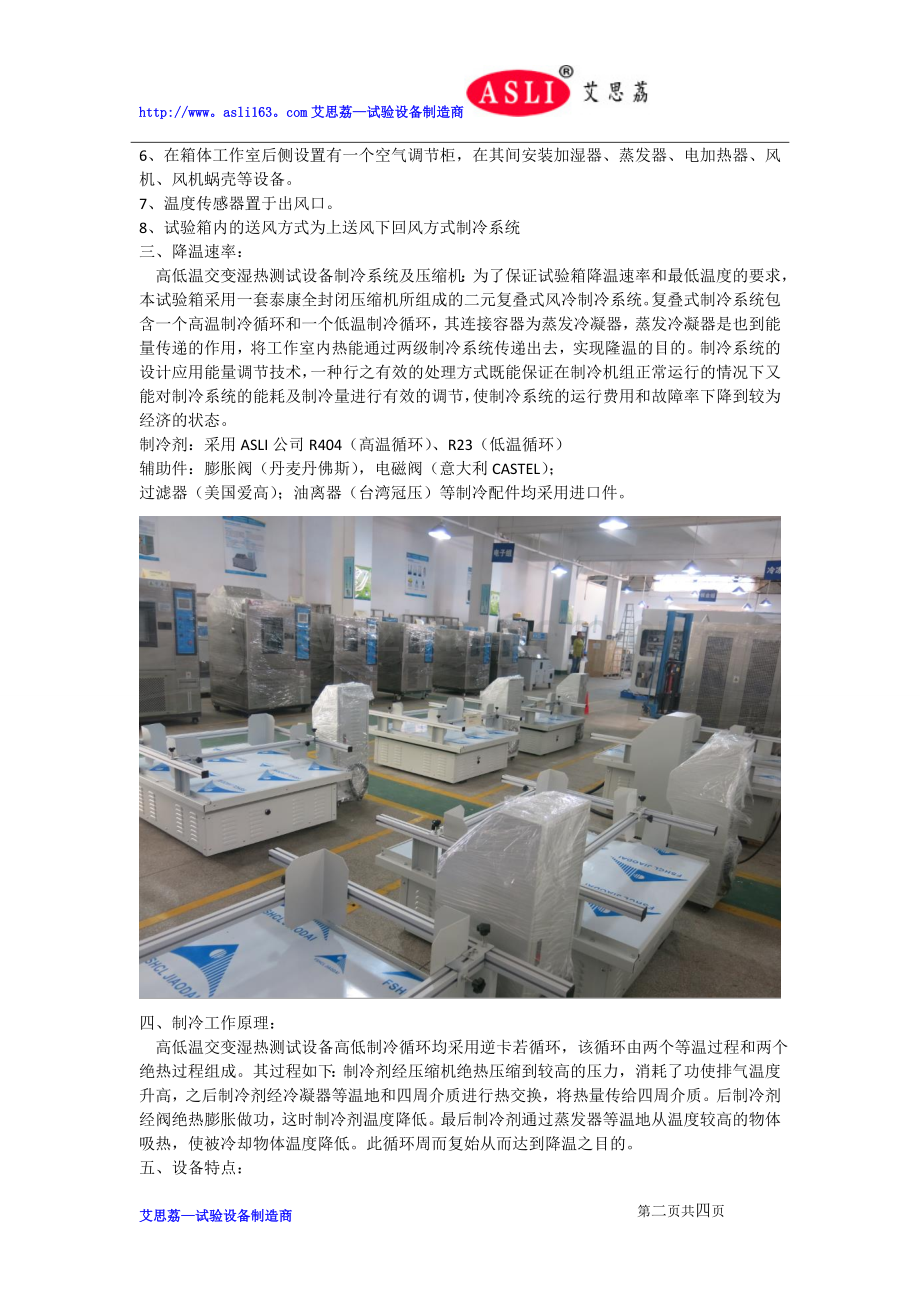

http:/www。asli163。com艾思荔试验设备制造商高低温交变湿热测试设备工作原理一、升降温速率： 线性是指高低温交变湿热测试设备运行中,在设定的某一段时间内,它的升温速率和降温速率是不变的,例如：在某段时间内,设置升温速率是3度每分钟,那么它在这整个时间段内的升温速率都是3度每分钟固一不变,不会有时候是2度每分钟,或有时候是4度每分钟;同理,降温速度也是一样的.简而言之就是升降温的速度在是受到试验箱仪表的控制。非线性高低温试验机是指：某段时间内工作的升温度或降温速度是有变化的,它取的是一个平均升温值或降温值;例如：在某段时间内,升温度度有时候是2度每分钟,有时候是3度每分钟,有时候是4度每分钟,但在这段时间内,它平均是以3度每分钟升温或降温.而非线性是指平均下来是3度每分钟,会有浮动.这个过程的温度升降速率是不受仪表控制,速度的快慢主要取决于试验箱本身的加热系统与制冷系统的性能。二、箱体结构：1、整个箱体采用整体结构。2、箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。3、大门密封采用双层硅橡胶密封材料。4、观察窗为多层导电膜钢化中空玻璃，尺寸大小为350500mm为防止低温时玻璃结霜，特设内置式特制安全电压发热丝环绕加热带供电电压36V，并设有照明灯，为观察提供照明。5、在箱体侧面设有带塞子的50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。6、在箱体工作室后侧设置有一个空气调节柜，在其间安装加湿器、蒸发器、电加热器、风机、风机蜗壳等设备。7、温度传感器置于出风口。8、试验箱内的送风方式为上送风下回风方式制冷系统三、降温速率： 高低温交变湿热测试设备制冷系统及压缩机：为了保证试验箱降温速率和最低温度的要求，本试验箱采用一套泰康全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式制冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。制冷剂：采用ASLI公司R404（高温循环）、R23（低温循环）辅助件：膨胀阀（丹麦丹佛斯），电磁阀（意大利CASTEL）；过滤器（美国爱高）；油离器（台湾冠压）等制冷配件均采用进口件。四、制冷工作原理： 高低温交变湿热测试设备高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。五、设备特点：1、试验箱结构设计先进合理，配套产品和功能元器件具有国际先进水平，能够适应长期、稳定、安全、可靠的生产需求。能够满足用户为从事上述用途的加工生产要求，且使用、操作、维修方便，使用寿命长，造型美观，有良好的用户界面，使用户的操作和监测都更加简单和直观。2、设备主要部件选用国际知名品牌厂家的优质产品，确保整机的质量和性能。3、设备性能完善、人机对话功能简便易操作。4、拥有自主知识产权和外观设计专利以及掌握环境试验箱核心技术5、控制仪表采用日本原装进口“优易控”UMC1200，可实行远程监控6、制冷系统采用法国原装泰康压缩机组，并配有凝结水接水盘7、核心电气元器件均采用施耐德等进口知名品牌8、沿袭国外环境试验设备先进设计理念，水电分离9、浅槽加湿，新颖独特，抽屉式加水方式，超大水箱设计10、工作室底部采用引流槽设计，防止蒸气凝结，最大限度保护测试工件11、照明系统采用飞利浦套件，观测窗采用漏斗形设计，观测视野更开阔12、独特的漏电保护设计，操作更安全13、精益求精，专注于每一个细节，使用更倾心制冷系统1、低温制冷采用德国“谷轮”半封闭式压缩机机组（7.5匹2）。其它制冷部件如美国RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麦DANFOSS、意大利CASTEL、日本鹭宫等原装进口名牌产品。高温级使用R404A，低温级使用R23环保型制冷剂。两级之间采用瑞典“阿法拉伐”板式交换器连接，蒸发冷凝器既作为高温级的蒸发器，又作为低温级的冷凝器。2、为确保系统安全运行，在系统中需设置高低压控制、超压、过载等保护系统。同时为了监测系统运行情况，在高低压端均需设有高低压表监测系统运行情况。3、制冷量调节采用分流法。4、其它制冷部件均采用美国RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麦DANFOSS、意大利CASTEL、日本鹭宫等原装进口名牌产品。六、控制系统： 采用韩国进口“TEMI”的液晶显示触摸式TEMI880温度控制器，与法国施耐德、日本富士等电气元器件构成电气控制系统。1、控制器采用全中文菜单操作方式。2、最小显示分辨率0.01。3、运行方式：定值和程序运行。4、控制方式：连续PID控制。5、可设定程式120组，每组程式最大设定99步，每个程式组均可连接。全部循环、最多999回，部分循环、最多99回。6、可断电恢复设定，包括：断电后程序终止执行、通电后程序从断点连续运行。7、可实时显示程序的运行时间、段数、剩余时间、重复次数；可显示试验数据，包括设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等；温度能直接数字显示，8、在设定程序时，可编写程序名称，以方便查寻。9、当出现故障时，控制器LCD触摸屏可显示出现的故障编号，用户可方便的根据故障编号查找故障的原因。10、具有多种报警功能选择，包括：绝对值报警、偏差报警等。11、需具有人机对话功能，可通过标准配置RS232通讯接口扩展其功能，实现对设备的远程监控。12、可进行程序的跳步和连接运行。13、控制器具有多组PID参数，可将整个温度范围分为多组PID进行控制，在设备的温度控制范围内都可获得最佳的控制效果，而不必对每个温度控制点进行自整定或手动PID参数调整。14、控制系统采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。15、在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温、断电保护、机组高压保护、机组过载保护、机组过温保护、漏电等保护。当其中任一项保护功能实现时，操作面板都会在LCD显示屏显示报警编号告知用户出现的是何种故障并切断主回路电源，待故障排除后才能启动设备。16、控制系统设有方便用户的操作面板，设在试验箱左上部，除电源和照明的操作按键外，其他操作只需在控制器中设定即可。17、可预先在控制器中存储多条工艺曲线，当需要使用时只需调用而无须再次设置。18、在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。19、在电气控制系统中设有互锁装置，当循环风机没有启动或过载时制冷机组和加热系统不能启动，机组超高压、过载时制冷机组都将被禁止。七、控制系统优势：1、可设定多种应力筛选(快温变率)525/分的试验条件。2、满足电子设备产品应力筛选、无铅制程、MIL-STD-2164、MIL-344A-4-16、MIL-2164A-19、NABMAT-9492、GJB-1032-90、GJB/Z34-5.1.6、IPC-9701.等试验要求。3、可执行等均温与平均温试验方式。4、温度应力筛选试验箱ESS采用铝片验证机台负载能力(非塑料负载)。第四页共四页艾思荔试验设备制造商
