挡板隔音教程参考(1.26改进).doc

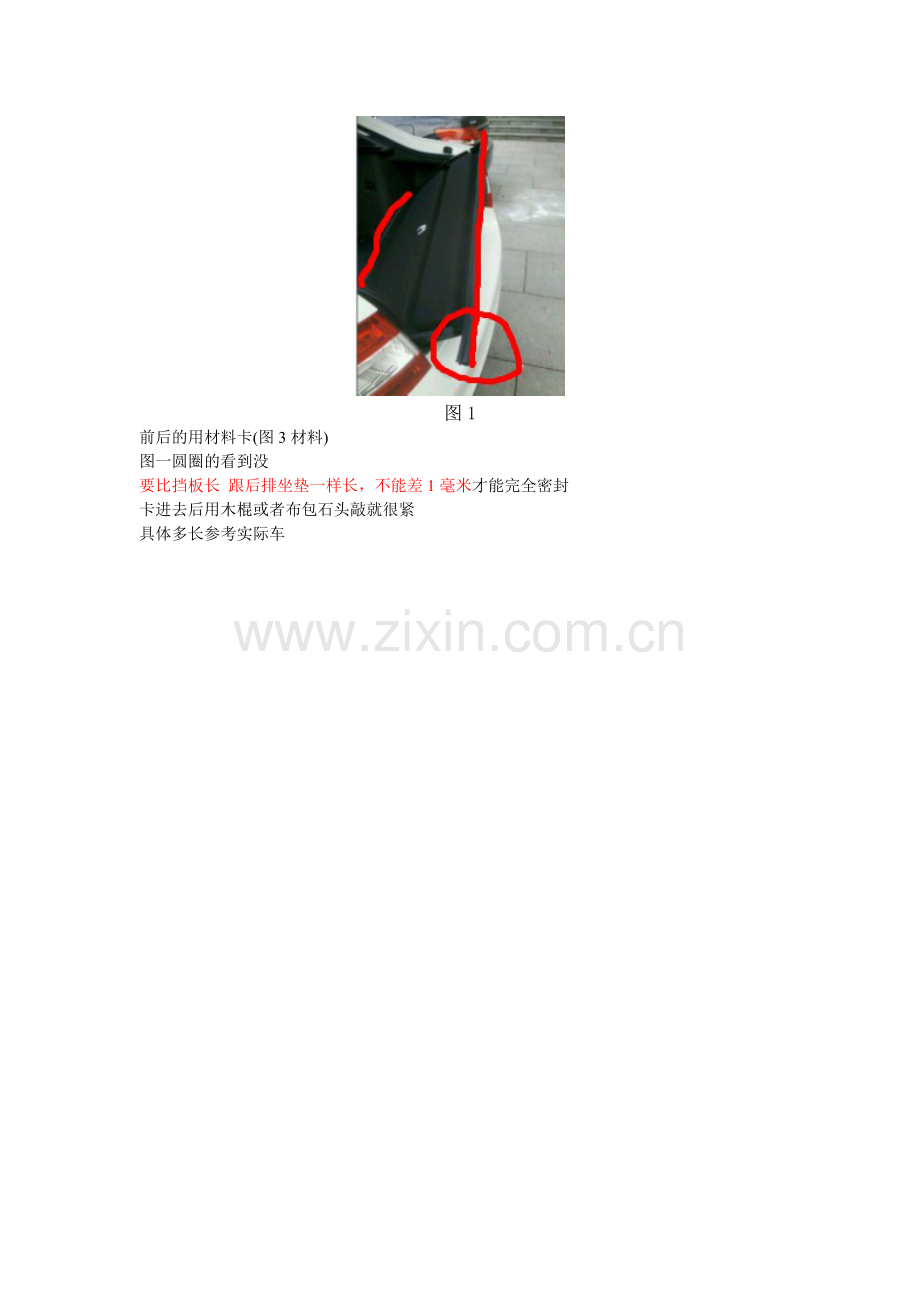

图1
前后的用材料卡(图3材料)
图一圆圈的看到没
要比挡板长 跟后排坐垫一样长，不能差1毫米才能完全密封
卡进去后用木棍或者布包石头敲就很紧
具体多长参考实际车

】
图2
1. 两边挡板边缘底下先垫一层对半剪开的小D，因为下面有很大缝隙，带胶的那层垫下面（就是大椭圆下面垫有一层小D）
2. 边上的可以将买来的材料剪出完整的大泡用螺丝刀塞进去，就是大椭圆部分看到的大泡塞那里的效果图（图3红色部分剪2个口子然后用手撕就能撕出完整的大泡了）

图3
3. 图2小椭圆那里有很大的空隙，单靠后排挡板大泡没密封，本人在转弯处先用小D粘，后座按进去前先让小D跟大泡同一平面再按，这样就很密封了，没小D的自己想办法
4. 图2边上那一横可以不要 效果一样 现在已经拿掉
有一个问题就是开挡板的时候大泡会翘起
还在思考解决中（觉得粘双面胶或者在会翘的那里加一点101），望一起想办法讨论。
材料要图3的4米或者5米，材料地址：
（

未完 待改进
下面是两边跟靠背挡板转弯处细节，看图4这里缝隙很大，处理这里

图4

图5就是转弯处，我用新买材料黏贴的，你们可以用小D（如图6）

图5

图6
两边我用新材料效果如图7，你们可以小D垫一层，然后2变塞大泡。

图7
其实这里 的缝隙最大 我用新材料粘好太密封，发动机、风燥大就拆了，其他还在试验中。

用新材料粘合 右边再垫高点 自己看车子就知道为什么要高地分开了。有一点影响美观， 但是管他呢。
新材料地址（

下面是2种材料挡板两边跟后排与挡板交接转弯处的处理
第一种材料 小D+大泡（就是卡泡剪下来的）

这个是做好效果图

从后排座位看转弯处做好效果图

挡板两边粘一层小D（小D剪开带胶的一层粘下面）

这是后排与挡板交接转弯处，粘小D上去，要安装挡板时候要注意小D跟卡泡同一平面。（做好后自己头伸进去看有没缝隙）
效果可以吗，嗡嗡有，不烦人，确定是挡板打开有影响

全部做好后卡泡剪下来2边卡这里（这么剪的看前面图3处）

第二种材料，我目前的材料厚5mm宽50mm买了2米多，厚1mm宽10mm 1米，厚3mm宽40mm 1米材料如下图

做好效果图，挡板半开不影响挡板使用，而且嗡嗡全消失的感觉
这是后排与挡板交接转弯处，粘新材料（厚5mm宽50mm）

做挡板两边

新材料两边安装效果图，（红椭圆处圈了一圈层1mm宽10mm图中没拍下来），可以挡板全部安装好后再圈。

新材料安装圆圈处有缝隙用新材料做了下，这是坐后排看过去的，这种材料安装完全不影响挡板半打开，而且操作方便（推荐）。

两边刚才做好了，这里的空隙其实是最大的，用了2层厚5mm宽50mm材料，再加一层3mm40mm材料（绿椭圆处）。

15款新明材料总结：1、材料卡泡（图3）的3米够
2、第二种材料（）厚5mm宽50mm买了2米多，厚1mm宽10mm 1米，厚3mm宽40mm 1米材料。

14款以及老款材料估计总结: 1、材料卡泡（图3）的3米够。
第二种材料（）厚2mm宽20mm或者厚3m款30mm.40mm皆可以 2米多，厚1mm宽10mm 1米。
