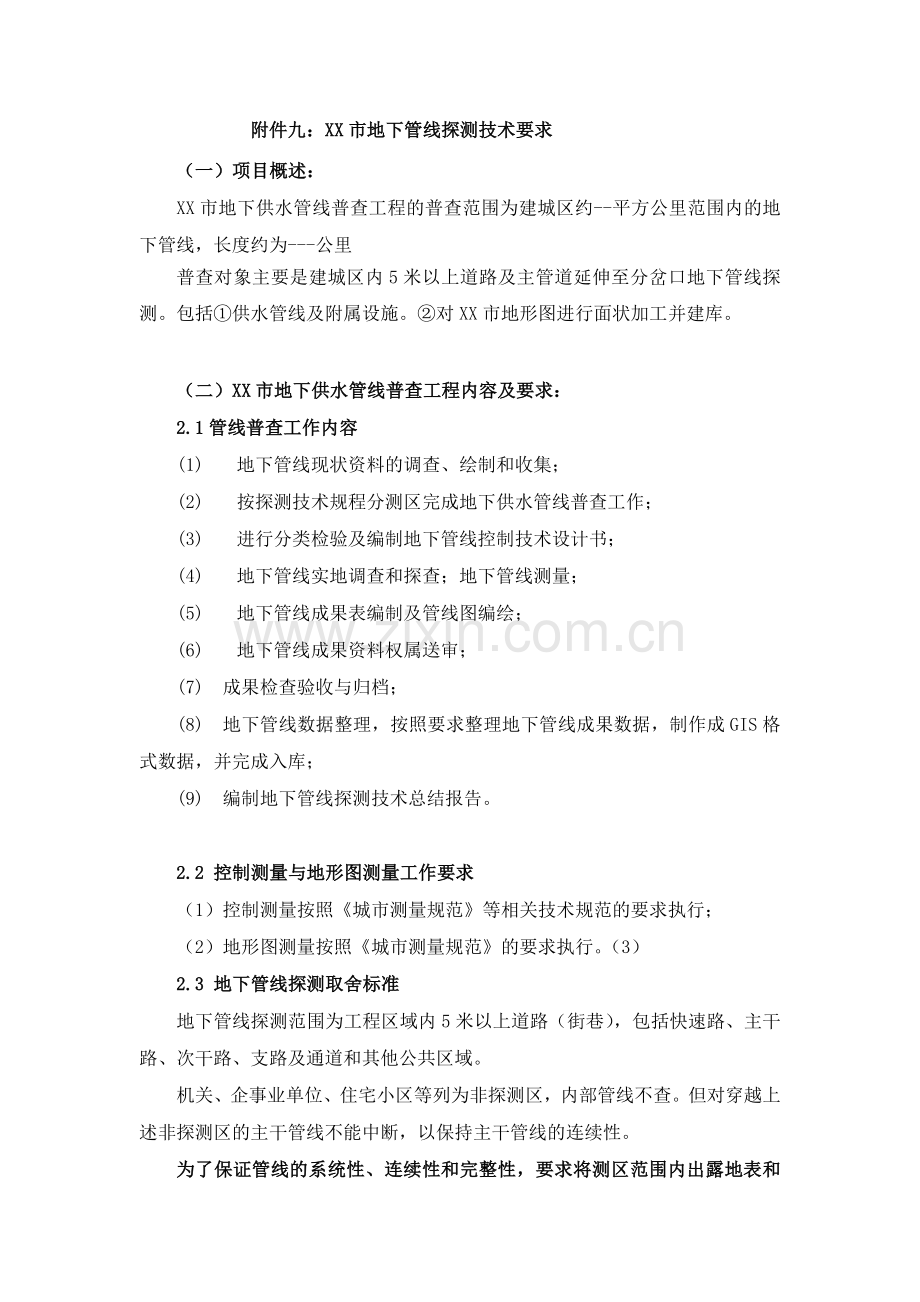

附件九：XX市地下管线探测技术要求
（一）项目概述：
XX市地下供水管线普查工程的普查范围为建城区约--平方公里范围内的地下管线，长度约为---公里
普查对象主要是建城区内5米以上道路及主管道延伸至分岔口地下管线探测。包括①供水管线及附属设施。②对XX市地形图进行面状加工并建库。

（二）XX市地下供水管线普查工程内容及要求：
2.1管线普查工作内容
(1) 地下管线现状资料的调查、绘制和收集；
(2) 按探测技术规程分测区完成地下供水管线普查工作；
(3) 进行分类检验及编制地下管线控制技术设计书；
(4) 地下管线实地调查和探查；地下管线测量；
(5) 地下管线成果表编制及管线图编绘；
(6) 地下管线成果资料权属送审；
(7) 成果检查验收与归档；
(8) 地下管线数据整理，按照要求整理地下管线成果数据，制作成GIS格式数据，并完成入库；
(9) 编制地下管线探测技术总结报告。

2.2 控制测量与地形图测量工作要求
（1）控制测量按照《城市测量规范》等相关技术规范的要求执行；
（2）地形图测量按照《城市测量规范》的要求执行。（3）
2.3 地下管线探测取舍标准
地下管线探测范围为工程区域内5米以上道路（街巷），包括快速路、主干路、次干路、支路及通道和其他公共区域。
机关、企事业单位、住宅小区等列为非探测区，内部管线不查。但对穿越上述非探测区的主干管线不能中断，以保持主干管线的连续性。
为了保证管线的系统性、连续性和完整性，要求将测区范围内出露地表和架空的管线也将在本次普查计划之内。

地下管线普查取舍标准
序号
管线种类
取舍标准
备注
1
给水
内径≥50mm

2
排水
方沟≥200×200mm
内径≥200mm
含雨、污水
3
电力
全测
包括架空管道
4
通讯
全测
详见《XX市地下供水管线普查技术规程》中相关各管类；以及广播电视
5
燃气
全测

6
工业管道
全测
包括架空管道
7
人防工程
全测

8
供水管沟
全测

2.4 地下供水管线需查明的内容
地下供水管线普查应查明地下管线的平面位置、高程、埋深、走向(流向)、规格、材质、管线性质、权属单位以及管线附属构筑物信息，并编绘以地形图为载体的地下管线图（供水管线图和专业管线图）。建立全区统一、全面、完整、科学、准确、具有现代特征的城市动态地下管线信息管理系统，实现地下管线信息的制度化、科学化、规范化和标准化。
2.5 地下供水管线普查精度要求
地下管线的仪器探查是在现况调绘和实地调查的基础上，根据不同的地球物理条件，选用不同的物探方法和仪器对地下管线的隐蔽线段进行探查，各种探查方法应该经过实地实践证实行之有效的可靠方法。使用新技术、新方法，采用物探仪器探查地下管线，对现况资料不足或重要及复杂地段(如交叉路口等)进行搜索时，应进行重复扫描以确保管线无遗漏。
（1）地下管线隐蔽管线点的探查精度：
地下管线中心埋深
水平位置限差δts（cm）
埋深限差δth（cm）
h≤100
±10
±15
h＞100
±0.1h
±0.15h
注：式中h为地下管线的中心埋深，单位为cm
（2）地下管线点的测量精度：平面位置测量中误差ms（指管线点相对于邻近平面控制点）不得大于±5cm，高程测量中误差mh（指管线点相对邻近高程控制点）不得大于±3cm。
（3）地下管线图测绘精度：地下管线与临近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。

2.6地形图要素及管线要素编号、标注要求
（1）管线点编号采用管线代号和点号组成，其中管线代号按《XX市地下供水管线普查探测技术规程》执行。点号用阿拉伯数字标记，其图上编号以每一幅1:500地形图为单元分别按顺序编号。编号原则是先干管，后支管，顺序为由西到东，由北到南。外业物探点号要保证在一个测区内唯一。
（2）隐蔽管线点的标注：管线点的地面标志，应保证在管线探测成果验收前不毁失、不移位和易于识别，用统一规格的铁钉打入地面至平，用红色油漆以铁钉为中心(或附属设施井盖中心位置)注上记号“Å”及管线点号，按管线类型代码编排点号实地标注，并在管线点附近明显且能长期保留的建(构)筑物、明显地物点上，用红色油漆标注管线点号和栓距，以便于实地寻找。书写时应工整、美观，保持市容环境的美观。在实地标注的同时将点号及类型、性质等资料填入手簿，并在1:500调绘图上标注管线走向、连接关系、点位编号等，形成探查草图。交于测量工序使用。
（3）明显管线点的标注。明显管线点标注在管线点的中心部位，其它标注内容和方法同隐蔽点。
为防止管线点标注丢失，除在管线点附近作标注外，还在其附近建（构）筑物上做距离标注。

2.7 地下管线普查工程应符合的技术标准
l 中华人民共和国行业标准《城市地下管线探测技术规程》（CJJ61-2003）；
l 中华人民共和国行业标准《城市测量规范》（CJJ8-2010）；
l 中华人民共和国行业标准《全球定位系统城市测量技术规程》（CJJ73-97）；
l 中华人民共和国国家标准《1:500 1:1000 1:2000 地形图图式》（GB/T20257.1-2007）；
l 中华人民共和国国家标准《测绘成果质量检查与验收》（GB/T24356-2009）；
l 中华人民共和国国家标准《1:500 1:1000 1:2000地形图数字化规范》GB/T17160-1997；
l 《基础地理信息要素分类与代码》（GB/T13923-2006）
l 《中华人民共和国国家标准软件产品开发文件编制指南》
l 《城市基础地理信息系统技术规范》（CJJ100-2004）
l 《中华人民共和国国家标准计算机软件文档编制规范》（GB/T8567-2006）
l 《软件产品管理办法》 (中华人民共和国信息产业部令 第5号)
2.8 提交成果资料
（1）任务合同书、技术设计书。
（2）管线点外业调查表。
（3）各种检查和开挖验证记录（表）等。
（4）检查报告及精度统计表、质量评价表。
（5）地下管线现况图、地下管线探查记录表、地下管线成果表、专业管线图、供水管线图及计算机数据文件（图形文件和属性文件）；
（6）符合GIS入库要求的地下供水管线数据整理成果
（7）技术总结报告书。
（三）基本工作原则：
1、执行有关项目建设的国家法律、法规、规范、标准和制度，履行普查合同规定的义务和职责；遵守国家的法律和政府的有关条例、规定和办法等。
2、不得泄漏普查项目各方认为需要保密的事项。
3、坚持科学的态度和实事求是的原则，保持普查成果的正确性，维护采购人的合法权益。
4、由于普查单位施工不当而造成采购人经济损失的，普查单位要负责赔偿造成的全部经济损失。
