停车场设计规范.ppt

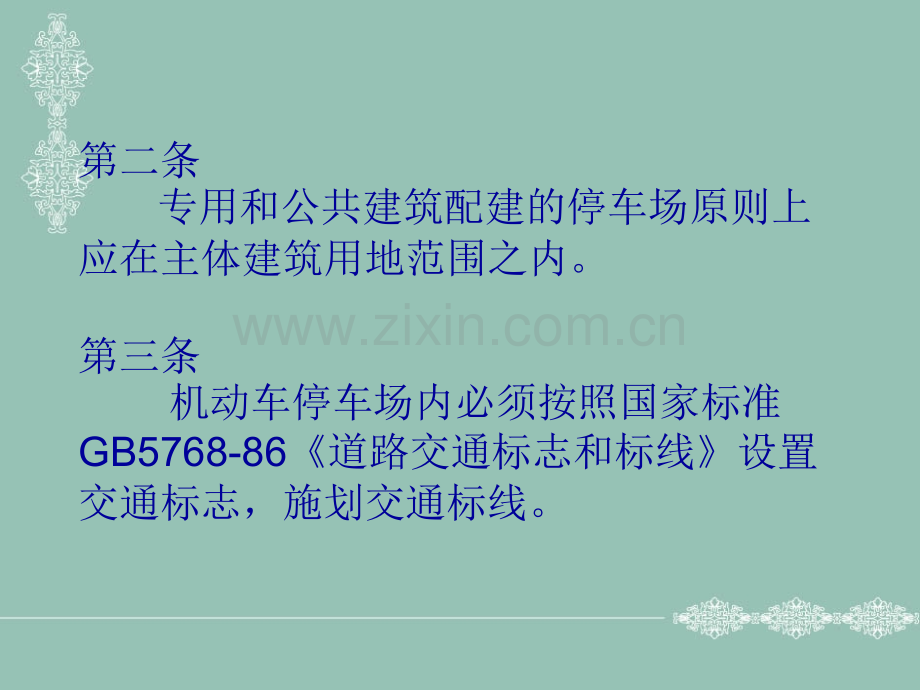

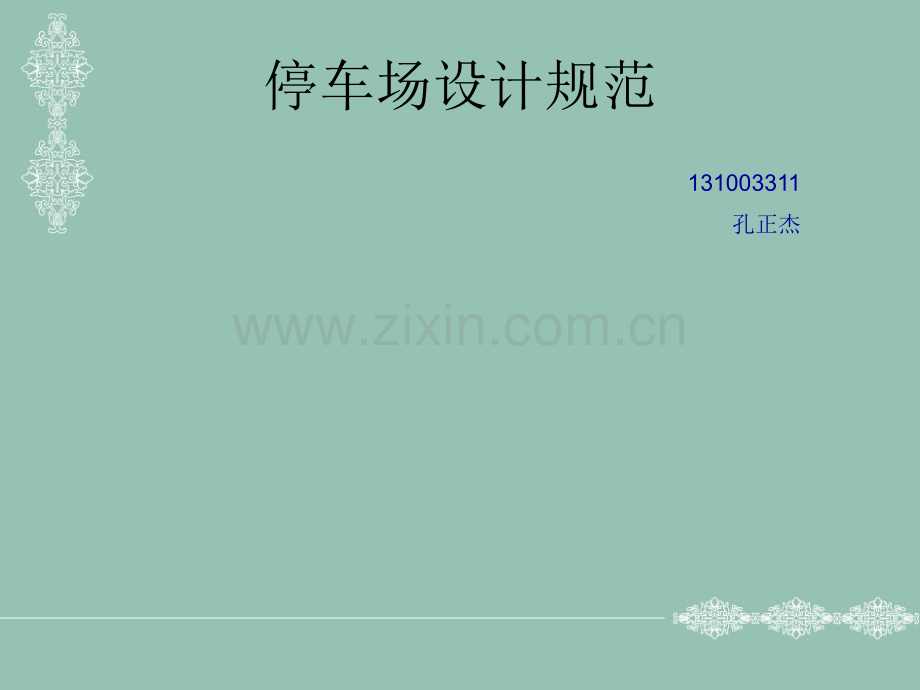

停车场设计规范 131003311 孔正杰第二条 专用和公共建筑配建的停车场原则上应在主体建筑用地范围之内。第三条 机动车停车场内必须按照国家标准GB5768-86道路交通标志和标线设置交通标志，施划交通标线。第四条 机动车停车场的出入口应有良好的视野。出入口距离人行过街天桥、地道和桥梁、隧道引道须大于50米；距离交叉路口须大于八十米。第五条 机动车停车场车位指标大于50个时，出入口不得少于2个；大于500个时，出入口不得少于3个。出入口之间的净距须大于10米，出入口宽度不得小于7米。第七条机动车停车场车位指标，以小型汽车为计算当量。设计时，应将其他类型车辆按表一所列换算系数换算成当量车型，以当量车型核算车位总指标。第八条 机动车停车场主要设计指标应不小于表二规定。第九条 在停车场内停放的机动车之间的净距应不小于表三规定。第十条 机动车停车场内的主要通道宽度不得小于6米。第十一条 机动车停车场通道的最*曲线半径应不小于表四规定。最小平曲线半径【minimum radius of horizontal curve】指的是在规定的计算行车速度、超高横坡度及路面摩擦系数等条件下，保证汽车行驶在道路曲线部分时，产生的离心力等横向力不超过轮胎与路面摩阻力所允许的界限，并使乘车人员感觉良好而计算的半径。第十二条 机动车停车场通道的最大纵坡度应不大于表五规定。表五表五停车场通道最大纵坡度(%)车辆类型通道形式 直线 曲线铰接车 8 6大型汽车 10 8中型汽车 12 10小型汽车 15 12微型汽车 15 12纵坡【longitudinal gradient】指的是路线纵断面上同一坡段两点间的高差与其水平距离之比，以百分率表示。顺着公路前进方向的上下坡，叫公路纵坡。它与汽车的动力特性、安全正常有很大关系。第十三条 自行车停车场原则上不设在交叉路口附近。出入口应不少于二个，宽度不小于2.5米。第十六条 公共自行车停车场的停车位指标是指吸引外来自行车的停车位指标。专用自行车停车场的停车位指标应不小于本单位职工人数的30%。1停车位基本尺寸；通常涉及到大型车辆和小型车辆停车位，大型车辆停车位通常在工件设计中有要求。尺寸，大车停车位：宽4M，长710M，一般为410M；小车停车位：宽2.53M，长5M，一般为2.55M。常用尺寸及规范2 车辆停放方式；车辆停放方式可以分成三种：平行式、垂直式、斜列式三种，如图3 停车场位置选择；主要有以下原则：满足布局和交通组织需要，常设在地块入口，商业街入口；一般与建筑位于道路同一侧；不宜过于集中，分散与集中结合；停车场与公建出入口距离在50100M之间。5 入口设计规范；停车位50个以上设两个出入口，500以上设3个出入口，出入口之间距离大于10M；出入口应设于城市次干道，不应与主干道连接；出入口与天桥、地道、桥梁或隧道等引道口距离大于50M，距离交叉口应大于80M；居住区停车位数量与户数比率不宜小于10%，地面停车位与户数比率不宜超过10%5入口设计规范；停车位50个以上设两个出入口，500以上设3个出入口，出入口之间距离大于10M；出入口应设于城市次干道，不应与主干道连接；出入口与天桥、地道、桥梁或隧道等引道口距离大于50M，距离交叉口应大于80M；居住区停车位数量与户数比率不宜小于10%，地面停车位与户数比率不宜超过10%
