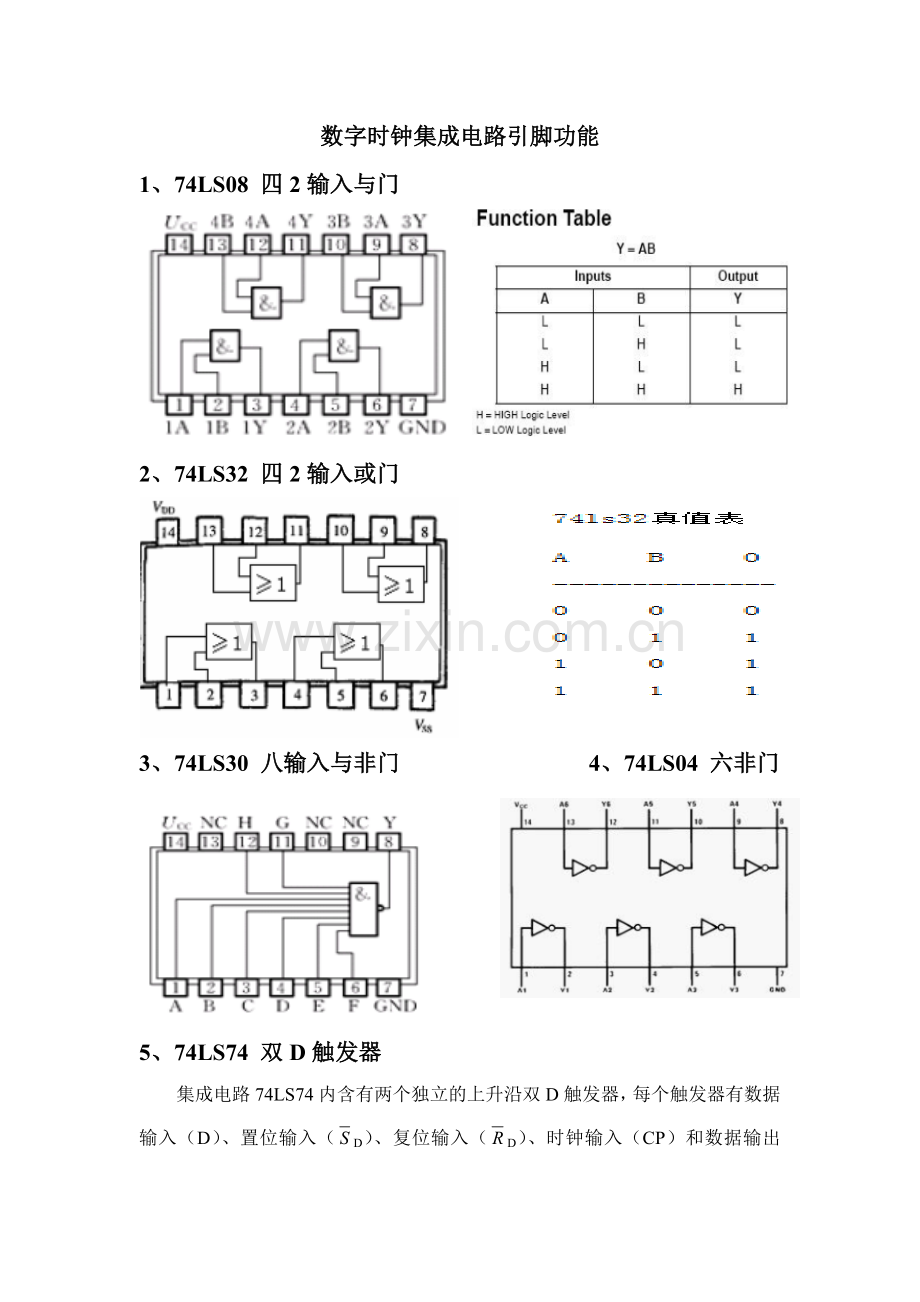

数字时钟集成电路引脚功能
1、74LS08 四2输入与门

2、74LS32 四2输入或门

3、74LS30 八输入与非门 4、74LS04 六非门

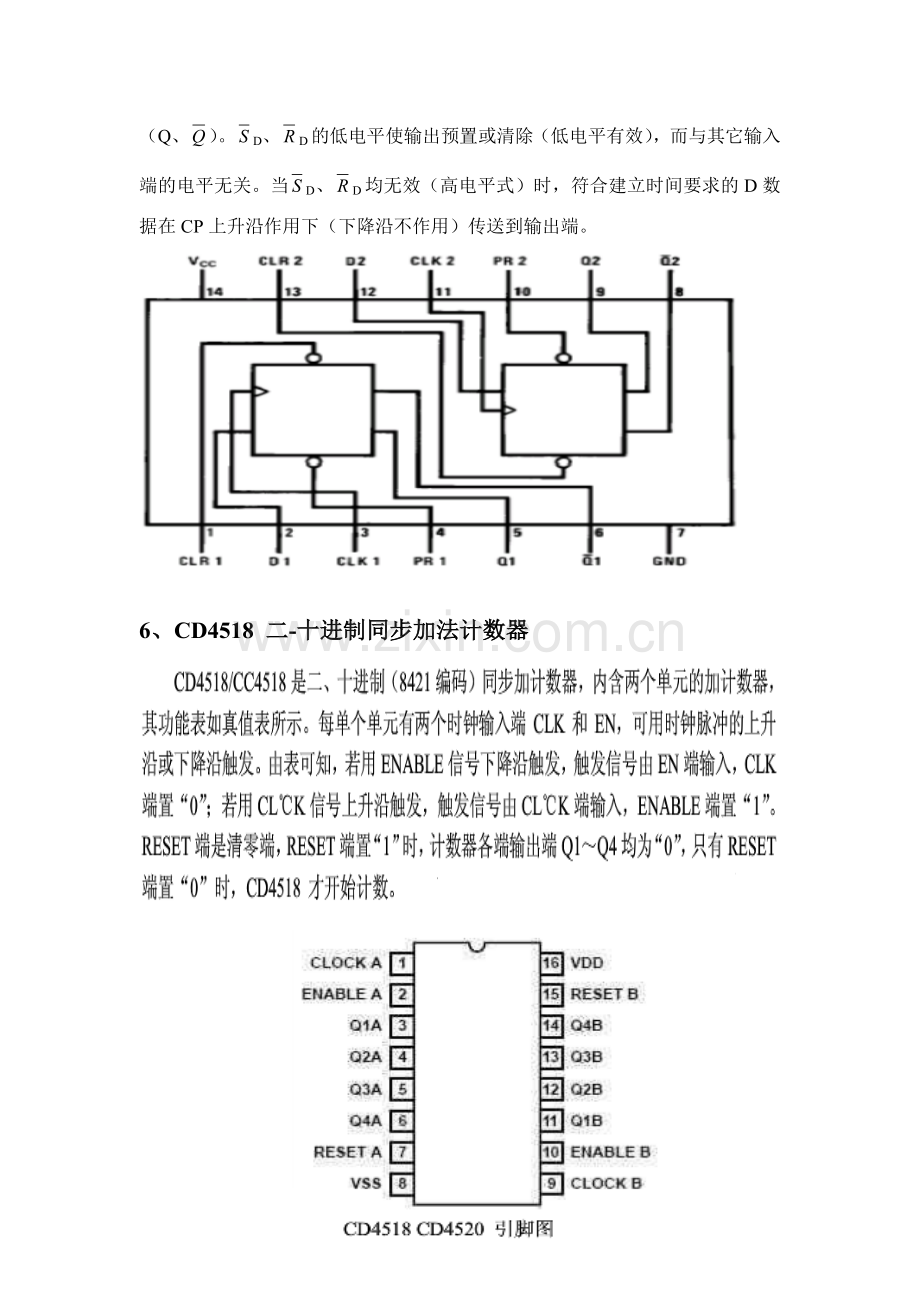

5、74LS74 双D触发器
集成电路74LS74内含有两个独立的上升沿双D触发器，每个触发器有数据输入（D）、置位输入（D）、复位输入（D）、时钟输入（CP）和数据输出（Q、）。D、D的低电平使输出预置或清除（低电平有效），而与其它输入端的电平无关。当D、D均无效（高电平式）时，符合建立时间要求的D数据在CP上升沿作用下（下降沿不作用）传送到输出端。

6、CD4518 二-十进制同步加法计数器

7、74LS248 显示译码器

16 VCC 8 GND
a b c d e f g 连接数码管 输出高电平点亮数码管
D C B A 连接计数器输出端；D为最高位
灯测试输入端（低电平有效）
脉冲消隐输入端（低电平有效）
消隐输入（低电平有效）/脉冲消隐输出（低电平有效）

8、74LS10 三3输入与非门

9、CD4060振荡/分频器

CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。CD4046的引脚排列如下图，采用 16 脚双列直插式，各引脚功能如下：
1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
8、16脚电源的负端和正端。
9脚压控振荡器的控制端。
10脚解调输出端，用于FM解调。
11、12脚外接振荡电阻。
13脚相位比较器Ⅱ的输出端。
14脚信号输入端。
15脚内部独立的齐纳稳压管负极。
