九、危急保安器
1． 飞锤
2． 导向套筒
3． 导向片
4． 导向片
5． 弹簧
6． 导向环
7． 配重螺钉
8． 压紧螺母
9． 螺塞
10． 螺钉

危急保安器是汽轮机的机械式超速保护设备，当机组转速超出设定的脱扣转速时产生动作，通过遮断油门关闭速关阀和调节汽阀。
危急保安器通常是装在汽轮机转子位于前轴承座的轴段上，结构如图所示，导向套筒（2）装在转子上按配装要求加工的孔中并被弹簧（5）压住，弹簧的另一端压在飞锤（1）的台面上，飞锤的支承面顶着导向环（6）的定位面，而导向环则被压紧螺母（8）紧压在轴孔的定位面上，压紧螺母和螺塞（9）均用螺钉（10）骑缝锁紧。在飞锤中心的螺孔中装有配重螺钉（7），若减短配重螺钉的长度（从开槽端去除）则可提高危急遮断器飞锤的出击转速。在导向套筒和导向环中分别嵌装有用聚四氟乙烯制作的导向片（3）、（7），它们对飞锤起定位，导向作用并可减小飞锤动作的磨擦阻力。
飞锤和配重螺钉的质心与转子中心之间存在偏心距，因此当转子旋转时，飞锤便产生离心力，由于在运行转速范围内，弹簧力始终大于飞锤离心力，所以飞锤也就在它的装配位置保持不动，但当汽轮机转速超出设定的脱扣转速时，由于飞锤离心力大于弹簧力，飞锤在离心力作用下产生位移，随着偏心距的增加离心力阶跃增大，飞锤从转子中击出（行程为H）撞击遮断油门的拉钩，使油门脱扣关闭速关阀和调节汽阀。
一般汽轮机危急保安器的复位转速（飞锤击出后使其恢复到装配位置的转速）高于额定转速，因此在转速降至额定转速时便可进行遮断油门挂闸复位操作，使机组重新起动。
检修危急保安器时，装拆压紧螺母可用随机工具“两孔螺母旋具”，装拆配重螺钉时，先拆出螺塞，旋入随机工具“调整螺栓”，使其锥端与飞锤的锥孔配紧，这样在旋动螺钉时可防止飞锤转动。

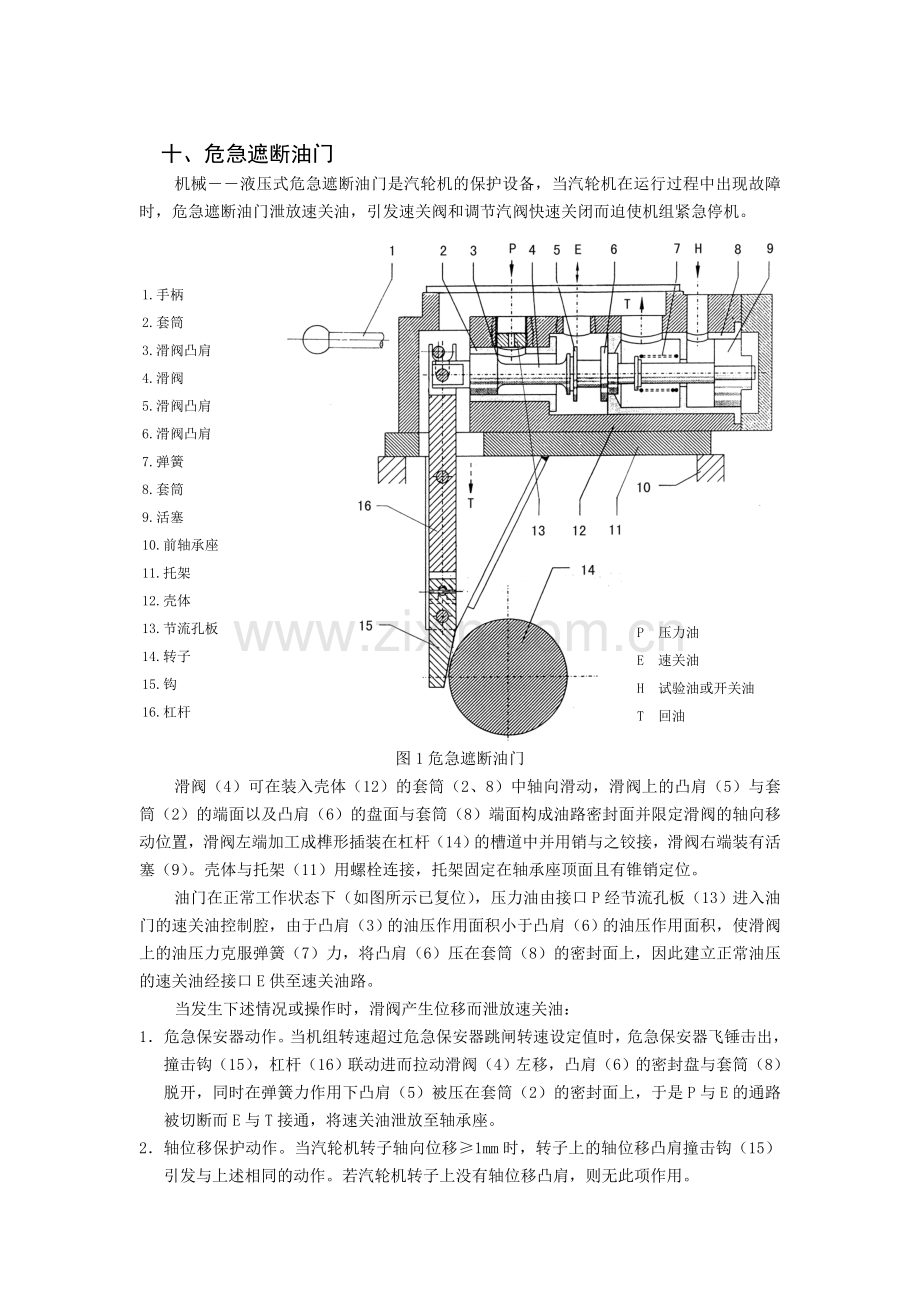

十、危急遮断油门
1.手柄
2.套筒
3.滑阀凸肩
4.滑阀
5.滑阀凸肩
6.滑阀凸肩
7.弹簧
8.套筒
9.活塞
10.前轴承座
11.托架
12.壳体
13.节流孔板
14.转子
15.钩
16.杠杆

P 压力油
E 速关油
H 试验油或开关油
T 回油

机械――液压式危急遮断油门是汽轮机的保护设备，当汽轮机在运行过程中出现故障时，危急遮断油门泄放速关油，引发速关阀和调节汽阀快速关闭而迫使机组紧急停机。
图1危急遮断油门
滑阀（4）可在装入壳体（12）的套筒（2、8）中轴向滑动，滑阀上的凸肩（5）与套筒（2）的端面以及凸肩（6）的盘面与套筒（8）端面构成油路密封面并限定滑阀的轴向移动位置，滑阀左端加工成榫形插装在杠杆（14）的槽道中并用销与之铰接，滑阀右端装有活塞（9）。壳体与托架（11）用螺栓连接，托架固定在轴承座顶面且有锥销定位。
油门在正常工作状态下（如图所示已复位），压力油由接口P经节流孔板（13）进入油门的速关油控制腔，由于凸肩（3）的油压作用面积小于凸肩（6）的油压作用面积，使滑阀上的油压力克服弹簧（7）力，将凸肩（6）压在套筒（8）的密封面上，因此建立正常油压的速关油经接口E供至速关油路。
当发生下述情况或操作时，滑阀产生位移而泄放速关油：
1． 危急保安器动作。当机组转速超过危急保安器跳闸转速设定值时，危急保安器飞锤击出，撞击钩（15），杠杆（16）联动进而拉动滑阀（4）左移，凸肩（6）的密封盘与套筒（8）脱开，同时在弹簧力作用下凸肩（5）被压在套筒（2）的密封面上，于是P与E的通路被切断而E与T接通，将速关油泄放至轴承座。
2． 轴位移保护动作。当汽轮机转子轴向位移≥1mm时，转子上的轴位移凸肩撞击钩（15）引发与上述相同的动作。若汽轮机转子上没有轴位移凸肩，则无此项作用。
3． 手动停机。揿下手柄（1），拨动挂钩逆时针方向偏转，拉动滑阀左移，油路切换过程同前。
4． 速关油失压。当速关油压力≤0.28Mpa时，滑阀上的油压不足以克服弹簧作用力，于是滑阀被推向左端而泄放速关油。
机组起动时，在供油系统正常运行后，便可使危急遮断油门复位，通常采用手动方式，即拉起手柄，使滑阀右移，封闭E与T的通道，待速关油压建立后方可松手。油门也可实现遥控自动复位挂闸，采用自动方式时，是从接口H通入“复位油”，在活塞（4）上的油压力使滑阀克服弹簧力而处于图示工作位置，不过必须注意，在速关油压建立后，务必要把“复位油”泄掉，以免妨碍油门的动作。
当压力油压力≥0.7Mpa时，正常情况下速关阀开启时间＜1分钟，油门中装设节流孔板（13）是在满足这一要求的同时为油门的快速遮断提供保证。注意：随意加大节流孔板孔径会使油门丧失快速遮断功能而危及机组安全。
根据机组配置要求的不同，危急遮断油门有相应的变型和功能延伸，如：
当汽轮机调节系统中带有辅助滑阀时，油门中不装节流孔板。
当汽轮机调节系统中带有试验滑阀时，H接口通“试验油”；若机组既不用“试验油”也无“复位油”时，接口H用螺塞封堵。
在油门壳体右侧的端盖上装有非接触式位置开关时，油门具有状态发讯功能。
在托架（11）的筋板上可配装轴位移发讯传感器用于转子轴位移监测。
1． 手柄
2． 滑阀
3． 节流孔板
4． 滑阀凸肩
5． 滑阀凸肩
6． 套筒
7． 弹簧
8． 活塞
9． 壳体
10． 托架
11． 套筒密封面
12． 套筒密封面
13． 套筒
14． 挂钩
15． 转子
16． 轴承座

在有些机组中，危急遮断油门装在轴承座侧面，如图2所示，除安装方位有别之外，它的结构、功能与前述相同。
图2
