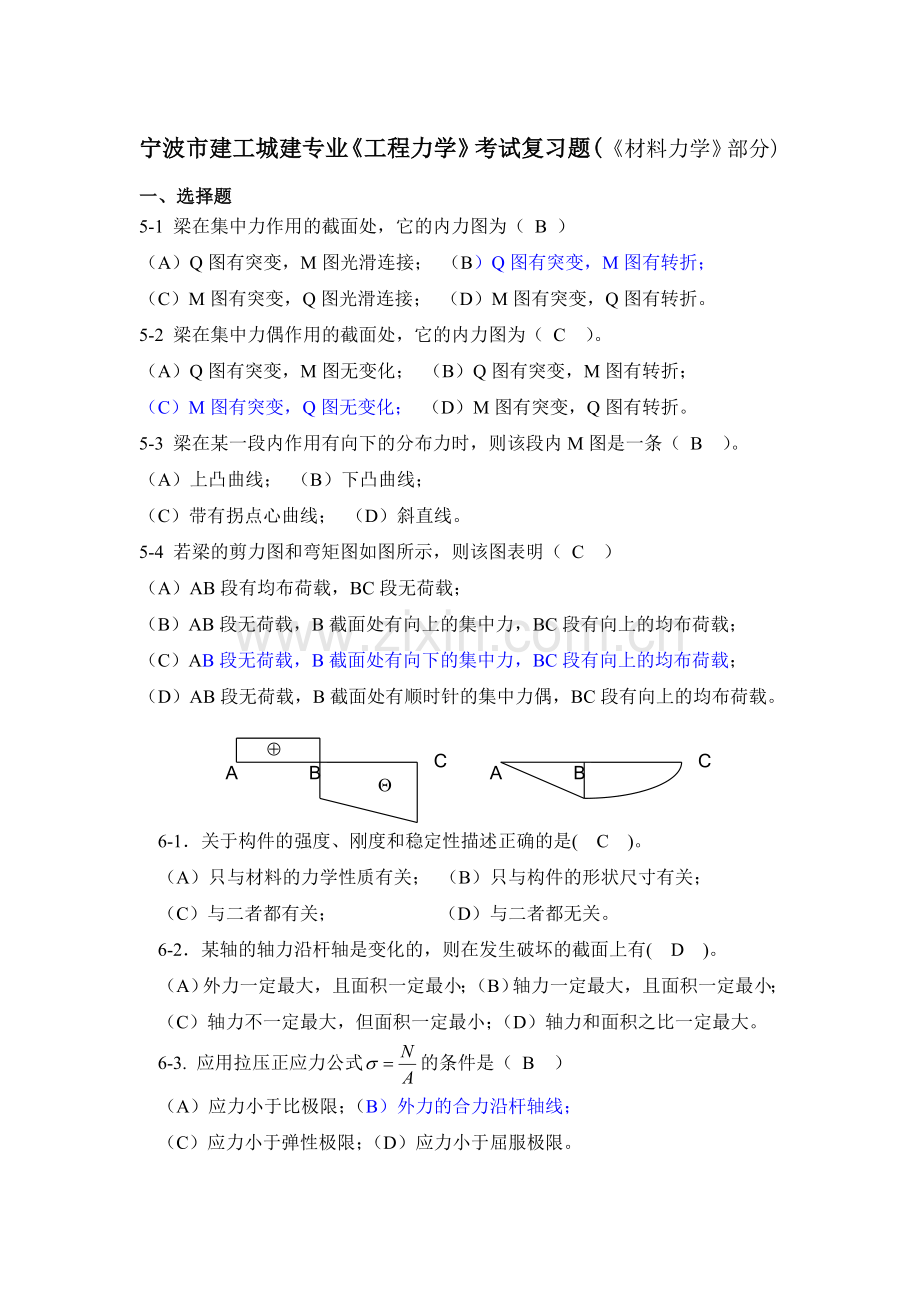

材料力学填空与判断题.doc_第1页
第1页 / 共10页

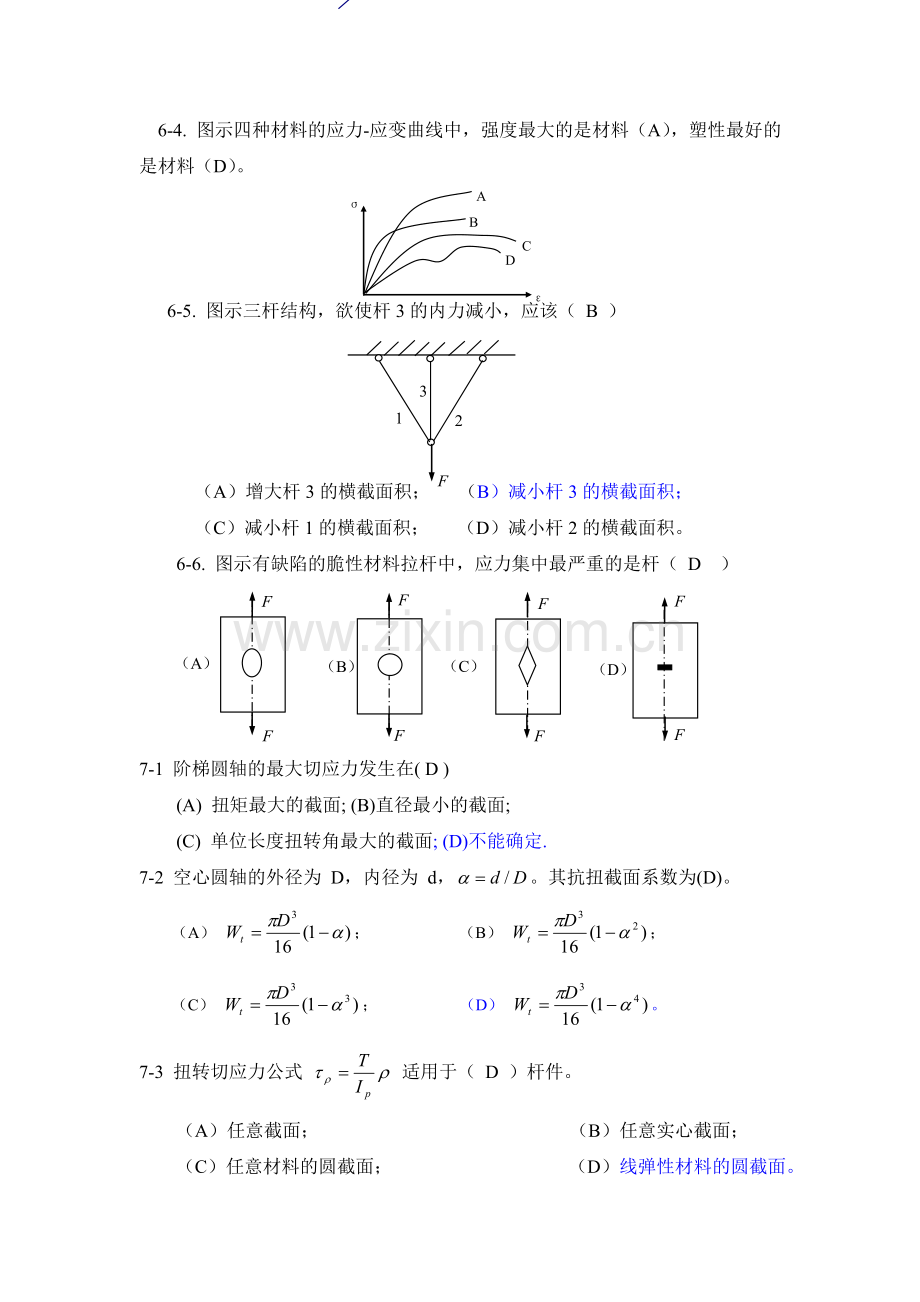

材料力学填空与判断题.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述
宁波市建工城建专业《工程力学》考试复习题(《材料力学》部分) 一、选择题 5-1 梁在集中力作用的截面处,它的内力图为( B ) (A)Q图有突变,M图光滑连接; (B)Q图有突变,M图有转折; (C)M图有突变,Q图光滑连接; (D)M图有突变,Q图有转折。 5-2 梁在集中力偶作用的截面处,它的内力图为( C )。 (A)Q图有突变,M图无变化; (B)Q图有突变,M图有转折; (C)M图有突变,Q图无变化; (D)M图有突变,Q图有转折。 5-3 梁在某一段内作用有向下的分布力时,则该段内M图是一条( B )。 (A)上凸曲线; (B)下凸曲线; (C)带有拐点心曲线; (D)斜直线。 5-4 若梁的剪力图和弯矩图如图所示,则该图表明( C ) (A)AB段有均布荷载,BC段无荷载; (B)AB段无荷载,B截面处有向上的集中力,BC段有向上的均布荷载; (C)AB段无荷载,B截面处有向下的集中力,BC段有向上的均布荷载; (D)AB段无荷载,B截面处有顺时针的集中力偶,BC段有向上的均布荷载。 6-1.关于构件的强度、刚度和稳定性描述正确的是( C )。 (A)只与材料的力学性质有关; (B)只与构件的形状尺寸有关; (C)与二者都有关; (D)与二者都无关。 6-2.某轴的轴力沿杆轴是变化的,则在发生破坏的截面上有( D )。 (A)外力一定最大,且面积一定最小;(B)轴力一定最大,且面积一定最小; (C)轴力不一定最大,但面积一定最小;(D)轴力和面积之比一定最大。 6-3. 应用拉压正应力公式的条件是( B ) (A)应力小于比极限;(B)外力的合力沿杆轴线; (C)应力小于弹性极限;(D)应力小于屈服极限。 6-4. 图示四种材料的应力-应变曲线中,强度最大的是材料(A),塑性最好的是材料(D)。 D C B A σ ε 6-5. 图示三杆结构,欲使杆3的内力减小,应该( B ) F 1 2 3 (A)增大杆3的横截面积; (B)减小杆3的横截面积; (C)减小杆1的横截面积; (D)减小杆2的横截面积。 6-6. 图示有缺陷的脆性材料拉杆中,应力集中最严重的是杆( D ) F F F F F F F F (A) (B) (C) (D) 7-1 阶梯圆轴的最大切应力发生在( D ) (A) 扭矩最大的截面; (B)直径最小的截面; (C) 单位长度扭转角最大的截面; (D)不能确定. 7-2 空心圆轴的外径为 D,内径为 d,。其抗扭截面系数为(D)。 (A) ; (B) ; (C) ; (D) 。 7-3 扭转切应力公式 适用于( D )杆件。 (A)任意截面; (B)任意实心截面; (C)任意材料的圆截面; (D)线弹性材料的圆截面。 7-4 单位长度的扭转角与(A)无关。 (A) 杆的长度;(B) 扭矩; (C) 材料性质;(D) 截面几何性质。 8-1 梁发生平面弯曲时,其横截面绕(C)旋转。 (A) 梁的轴线;(B)截面对称轴;(C)中性轴;(D)截面形心。 8-2 中性轴是梁的( C )的交线。 (A)纵向对称面与横截面; (B)纵向对称面与中性层; (C)横截面与中性层; (D)横截面与顶面或底面。 8-3.矩形截面梁,若截面高度和宽度都增加1倍,则其弯曲强度将提高到原来的 ( C )倍。 (A)2; (B)4; (C)8; (D)16。 8-4.在下面关于梁、挠度和转角的讨论中,结论( D )是正确的。 (A)挠度最大的截面转角为零; (B)挠度最大的截面转角最大; (C)转角为零的截面挠度最大; (D)挠度的一阶导数等于转角。 8-5 为了提高混凝土梁的抗拉强度,可在梁中配置钢筋。若矩形截面梁的弯矩图如图所示,则梁内钢筋(图中虚线所示)配置最合理的是(D)。 (A) (B) (C) (D) M x 8-6 等截面直梁在弯曲变形时,挠曲线的曲率最大发生在( D )处。 (A)挠度最大;(B)转角最大;(C )剪力最大;( D )弯矩最大。 8-7 应用叠加原理求梁横截面的挠度、转角时,需要满足的条件是( C )。 (A)梁必须是等截面的;(B)梁必须是静定的; (C)变形必须是小变形;(D)梁的弯曲必须是平面弯曲 8-8 如图所示的两简支梁,一根为钢、一根为铜。已知它们的抗弯刚度相同,在相同的F力作用下,二者的( B)不同。 (A)支反力; (B)最大正应力; (C) 最大挠度;(D最大转角。 (a) (b) F F 8-9 如图所示的悬臂梁,为减少最大挠度,则下列方案中最佳方案是(B)。 (A)梁长改为l/2,惯性矩改为I/8; (B)梁长改为3l4,惯性矩改为I/2; (C)梁长改为5l/4,惯性矩改为3I/2;(D) 梁长改为3l/2,惯性矩改为I/4 l EI 9-1 滚珠轴承中,滚珠和外圆接触点处的应力状态是( C )应力状态。 (A)单向; (B)二向; (C)三向; (C)纯剪切。 9-2 关于单元体的定义,下列提法中正确的是(A)。 (A)单元体的三维尺寸必须是微小的; (B)单元体是平行六面体; (C)单元体必须是正方体;      (D)单元体必须有一对横截面。 9-3 下图所示二向应力状态,其最大主应力σ1=( D )。 (A)σ; (B)2σ; (C)3σ; (D)4σ。 9-4 下图外伸梁,给出了1、2、3、4点的应力状态,其中图( A )所示的应力状态是错误的。 11-1.若将圆截面细长压杆的直径缩小一半,其它条件保持不便,则压杆的临界力为原压杆的( B )。 (A)1/2; (B)1/4; (C)1/8; (D)1/16。 11-2 细长压杆的临界力与( C ) 无关。 (A)杆的材质; (B)杆的长度; (C)杆承受的压力的大小; (D)杆的横截面形状和尺寸。 11-3 压杆的柔度集中反映了压杆的( A )对临界应力的影响。 (A)长度、约束条件、截面形状和尺寸; (B)材料、长度、约束条件; (C)材料、约束条件、截面形状和尺寸; (D)材料、长度、截面形状和尺寸。 11-4.细长压杆的( A ),则其临界应力越大。 (A)弹性模量E越大或柔度λ越小; (B)弹性模量E越大或柔度λ越大; (C)弹性模量E越小或柔度λ越大; (D)弹性模量E越小或柔度λ越小。 11-5.在材料相同的条件下,随着柔度的增大,( C )。 (A)细长压杆的临界应力是减小的,中长压杆不是; (B)中长压杆的临界应力是减小的,细长压杆不是; (C)细长压杆和中长压杆的临界应力均是减小的; (D)细长压杆和中长压杆的临界应力均不是减小的 11-6.两根材料和柔度都相同的压杆,( A )。 (A)临界应力一定相等,临界力不一定相等; (B)临界应力不一定相等,临界力一定相等; (C)临界应力和临界力都一定相等; (D)临界应力和临界力都不一定相等。 二、填空题 5-1 当简支梁只受集中力和集中力偶作用时,则最大剪力必发生在(集中力作用面的一侧)。 5-2 同一根梁采用不同坐标系(如右手坐标系与左手坐标系)时,则对指定截面求得的剪力和弯矩将(无影响);两种坐标系下所得的剪力方程和弯矩方程形式是(不同)的;由剪力方程和弯矩方程画出的剪力图、弯矩图是(相同)的。 5-3 外伸梁长,承受一可移动的荷载F如图所示,若F与均为已知,为减小梁的最大弯矩,则外伸端长度=( )。 6-1 承受轴向拉压的杆件,只有在(加力端一定距离外)长度范围内变形才是均匀的。 6-2 根据强度条件可以进行(强度校核、设计截面、确定许可载荷)三方面的强度计算。 6-3 低碳钢材料由于冷作硬化,会使(比例极限)提高,而使(塑性)降低。 6-4 铸铁试件的压缩破坏和(剪)应力有关。 6-5 构件由于截面的(形状、尺寸的突变)会发生应力集中现象。 7-1 圆杆扭转时,根据(剪应力互等定理),其纵向截面上也存在切应力。 7-2 铸铁圆杆发生扭转破坏的破断线如图所示,试画出圆杆所受外力偶的方向。 7-3 画出圆杆扭转时,两种截面的剪应力分布图。 T T 8-1 应用公式时,必须满足的两个条件是(各向同性的线弹性材料)和小变形)。 8-2 跨度较短的工字形截面梁,在横力弯曲条件下,危险点可能发生在(上下翼缘的最外侧)、(腹板的中点)和(翼缘与腹板的交接处)。 8-3 如图所示的矩形截面悬臂梁,其高为,宽为,长为,则在其中性层上的水平剪力()。 y z F x Q 8-4 如图所示的圆截面悬臂梁,受集中力作用。(1)当梁的直径减少一倍而其他条件不变时,其最大弯曲正应力是原来的( 8 )倍,其最大挠度是原来的( 16 )倍;(2)若梁的长度增大一倍,其他条件不变,则其最大弯曲正应力是原来的( 2 )倍,最大挠度是原来的( 8 )倍。 l F d 8-5如图所示两梁的横截面大小形状均相同,跨度为l,则两梁的内力图( 相同 ),两梁的最大正应力( 相同 ),两梁的变形( 不同 )。(填“相同”或“不同”) l F M=Fl 9-1 一点的应力状态是该点(所有截面上的应力情况)。 9-2 在平面应力状态下,单元体相互垂直平面上的正应力之和等于(常数)。 10-1 图示空间折杆,AB段是(两面弯曲和压缩组合)变形,BC段是(弯曲和扭转组合)变形。 10-2 斜弯曲、拉伸(压缩)与弯曲组合变形的危险点都处于(单向)应力状态;拉伸(压缩)与扭转、弯曲与扭转组合变形的危险点都处于(二向)应力状态。 11-1 图示两端铰支压杆的截面为矩形,当其失稳时临界压力(),挠曲线位于()平面。 11-2 对于不同柔度的塑性材料压杆,其最大临界应力将不超过材料的(屈服极限)。 附录 平面图形的几何性质 一、选择题 1图形对于其对称轴的( A ) A 静矩为零,惯性矩不为零 B 静矩和惯性矩均为零 C 静矩不为零,惯性矩为零 D 静矩和惯性矩均不为零 2 直径为d的圆形对其形心轴的惯性半径i=( C )。 A d/2 B d/3 C d/4 D d/8 3图示截面图形对形心轴z的惯性矩Iz=( C )。 D d z A B C D 4图示1/4圆截面,c点为形心,则 ( A )。 z o y1 y z1 c A y1,z1是主惯性轴,而y,z不是; B y,z是主惯性轴,而y1,z1不是 C 两对轴都是主惯性轴; D 两对轴都不是主惯性轴 二、填空题 1 组合图形对某一轴的静矩等于( 各组成图形对同一轴静矩 )的代数和。 2 图形对任意一对正交轴的惯性矩之和,恒等于图形对( 两轴交点的极惯性矩 )。 3 图形对于若干相互平行轴的惯性矩中,其中数值最小的是对( 距形心最近的 )轴的惯性矩。 4 如果一对下正交轴中有一根是图形的对称轴,则这一对轴为图形(主惯性轴)。 5 过图形的形心且( 图形对其惯性积等于零 )的一对轴为图形的形心主惯性轴。 第6章 弯曲应力 第14章 压杆的稳定性
