H3C交换机设置web管理.doc

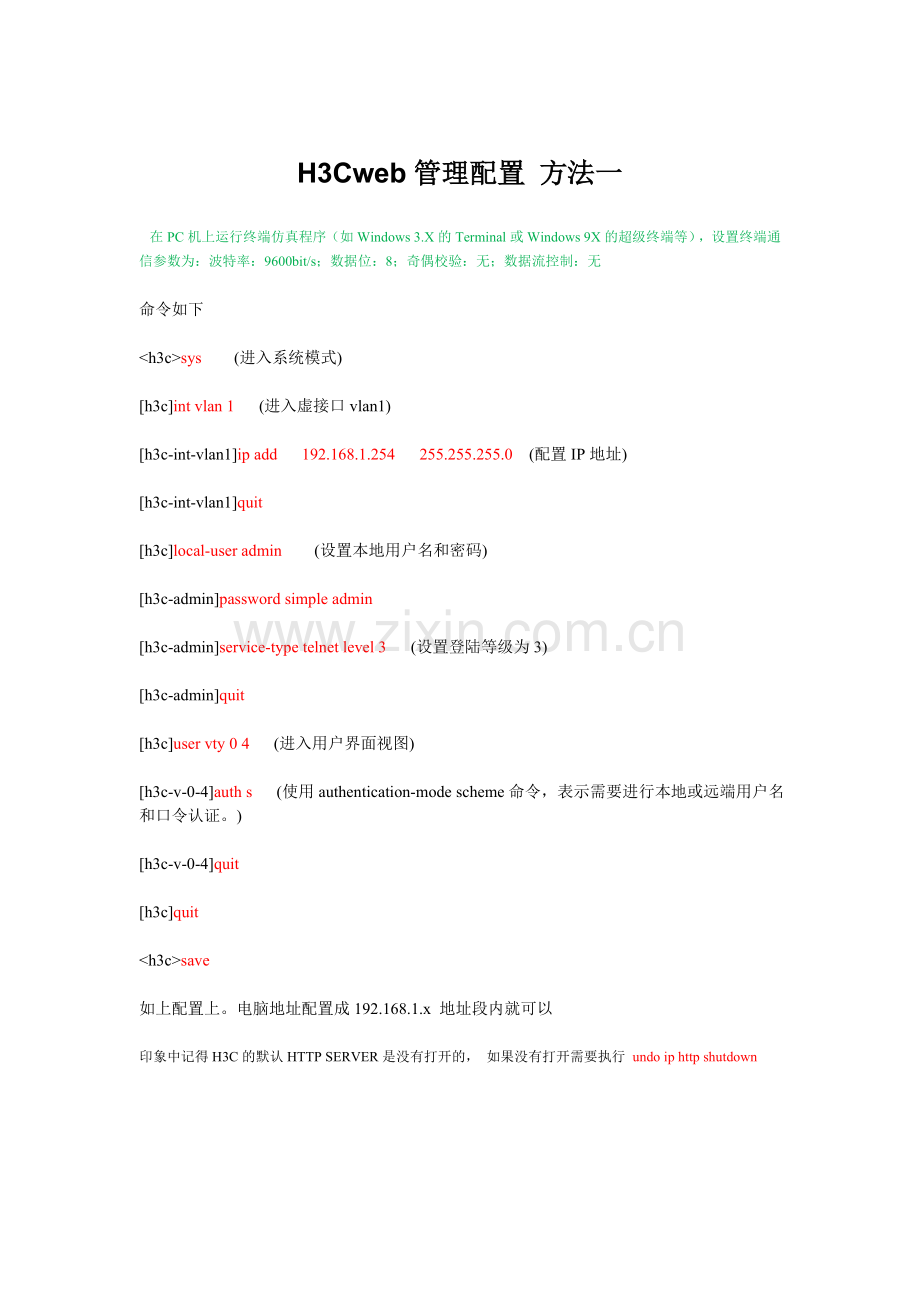

H3Cweb管理配置 方法一在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X的超级终端等），设置终端通信参数为：波特率：9600bit/s；数据位：8；奇偶校验：无；数据流控制：无命令如下sys (进入系统模式)h3cint vlan 1 (进入虚接口vlan1)h3c-int-vlan1ip add 192.168.1.254 255.255.255.0 (配置IP地址)h3c-int-vlan1quith3clocal-user admin (设置本地用户名和密码)h3c-adminpassword simple adminh3c-adminservice-type telnet level 3 (设置登陆等级为3)h3c-adminquith3cuser vty 0 4 (进入用户界面视图)h3c-v-0-4auth s (使用authentication-mode scheme命令，表示需要进行本地或远端用户名和口令认证。)h3c-v-0-4quith3cquitsave如上配置上。电脑地址配置成192.168.1.x 地址段内就可以印象中记得H3C的默认HTTP SERVER是没有打开的， 如果没有打开需要执行 undo ip http shutdownH3Cweb管理配置 方法二h3c 3100交换机怎么设置才可以进入web页?h3c 3100交换机怎么设置才可以进入web页?是不是要设置IP，跟用户密码。要怎么设置呢？dir 看一下有没有*.WEB的文件,有的话就支持,配置简单,给Vlan 1设上IP 再加个用户名设完密码跟权限就可以管理了！5.2WEB配置环境搭建第一步：在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。l 通过Console口搭建配置环境。如图5-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。(1) RS-232串口(2) Console口(3) 配置电缆图5-1 通过Console口搭建本地配置环境l 在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X的超级终端等），设置终端通信参数为：波特率：9600bit/s；数据位：8；奇偶校验：无；数据流控制：无。l 给以太网交换机加电，加电后PC机终端上将显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符，如图5-2所示。图5-2 以太网交换机配置页面l 通过Console口在超级终端中执行以下命令，配置以太网交换机管理VLAN的IP地址。system-viewH3C interface Vlan-interface 1（进入管理VLAN）H3C-Vlan-interface1 undo ip address（取消管理VLAN原有的IP地址）H3C-Vlan-interface1 ip address 10.153.17.82 255.255.255.0（配置以太网交换机管理VLAN的IP地址为10.153.17.82）第二步：用户通过Console口，在以太网交换机上配置欲登录的WEB网管用户名和认证口令。l 通过Console口，添加以太网交换机的Web用户，用户级别设为3（管理级用户）H3C local-user admin（设置用户名为admin）H3C-luser-admin service-type telnet level 3（设置级别3）H3C-luser-admin password simple admin（设置密码admin）l 配置交换机到网关的静态路由H3C ip route-static 0.0.0.0 0.0.0.0 192.168.0.50 (网关的IP地址为192.168.0.50)第三步：搭建WEB网管远程配置环境，如图5-3所示。图5-3 搭建WEB网管远程运行环境第四步：用户通过PC与交换机相连，并通过浏览器登录交换机：在WEB网管终端(PC)的浏览器地址栏内输入URL:http:/10.153.17.82（WEB网管终端和以太网交换机之间要路由可达），浏览器会显示WEB网管的登录页面（如图5-4所示）。图5-4 WEB网管登录页面第五步：输入在交换机上添加的用户名和密码，“语言”下拉列表中选择中文，点击登录按钮后即可登录，显示中文WEB网管初始页面。印象中记得H3C的默认HTTP SERVER是没有打开的， 如果没有打开需要执行 undo ip http shutdownS3100是二层的交换机一般配置如下int vlan 1ip add 1.1.1.2 255.255.255.0 #设置交换机的管理IPip route 0.0.0.0 0 1.1.1.1 #设置交换机管理IP的网关gvrpdhcp-snoopingint g1/1/1port link-type trunkport trunk permit vlan allgvrp #开户TRUNK再开启GVRPdhcp-snooping tr
