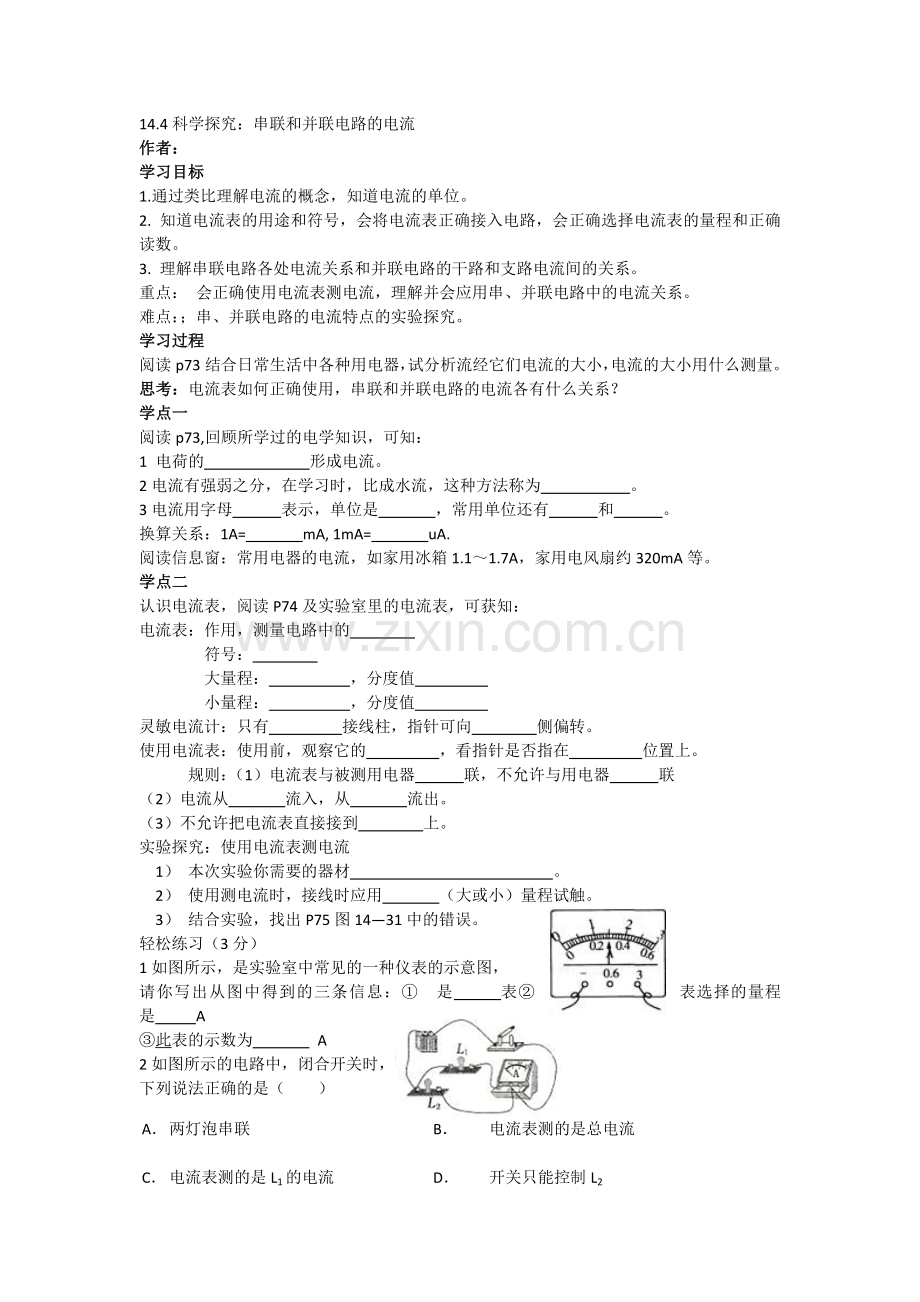

14.4科学探究：串联和并联电路的电流
作者：
学习目标
1.通过类比理解电流的概念，知道电流的单位。
2. 知道电流表的用途和符号，会将电流表正确接入电路，会正确选择电流表的量程和正确读数。
3. 理解串联电路各处电流关系和并联电路的干路和支路电流间的关系。
重点： 会正确使用电流表测电流，理解并会应用串、并联电路中的电流关系。
难点：；串、并联电路的电流特点的实验探究。
学习过程
阅读p73结合日常生活中各种用电器，试分析流经它们电流的大小，电流的大小用什么测量。
思考：电流表如何正确使用，串联和并联电路的电流各有什么关系？
学点一
阅读p73,回顾所学过的电学知识，可知：
1 电荷的 形成电流。
2电流有强弱之分，在学习时，比成水流，这种方法称为 。
3电流用字母 表示，单位是 ，常用单位还有 和 。
换算关系：1A= mA, 1mA= uA.
阅读信息窗：常用电器的电流，如家用冰箱1.1～1.7A，家用电风扇约320mA等。
学点二
认识电流表，阅读P74及实验室里的电流表，可获知：
电流表：作用，测量电路中的
符号：
大量程： ，分度值
小量程： ，分度值
灵敏电流计：只有 接线柱，指针可向 侧偏转。
使用电流表：使用前，观察它的 ，看指针是否指在 位置上。
规则：（1）电流表与被测用电器 联，不允许与用电器 联
（2）电流从 流入，从 流出。
（3）不允许把电流表直接接到 上。
实验探究：使用电流表测电流
1） 本次实验你需要的器材 。
2） 使用测电流时，接线时应用 （大或小）量程试触。
3） 结合实验，找出P75图14—31中的错误。
轻松练习（3分）
1如图所示，是实验室中常见的一种仪表的示意图，
请你写出从图中得到的三条信息：①　是 表②　 表选择的量程是 A
③此表的示数为 A
2如图所示的电路中，闭合开关时，
下列说法正确的是（　　）

A．
两灯泡串联

B．
电流表测的是总电流

C．
电流表测的是L1的电流
D．
开关只能控制L2

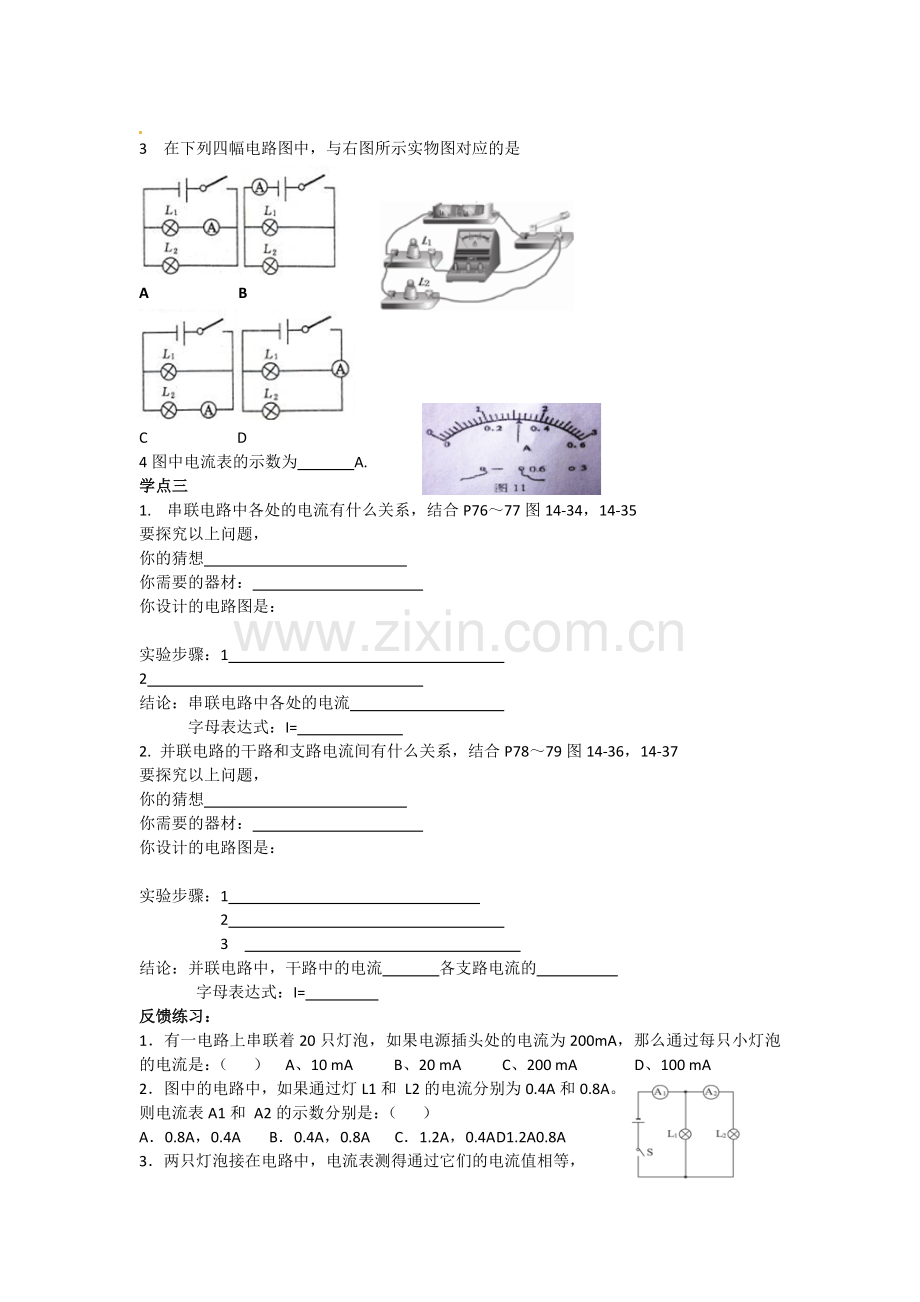

3 在下列四幅电路图中，与右图所示实物图对应的是

A B

C D
4图中电流表的示数为 A.
学点三
1. 串联电路中各处的电流有什么关系，结合P76～77图14-34，14-35
要探究以上问题，
你的猜想
你需要的器材：
你设计的电路图是：

实验步骤：1
2
结论：串联电路中各处的电流
字母表达式：I=
2. 并联电路的干路和支路电流间有什么关系，结合P78～79图14-36，14-37
要探究以上问题，
你的猜想
你需要的器材：
你设计的电路图是：

实验步骤：1
2
3
结论：并联电路中，干路中的电流 各支路电流的
字母表达式：I=
反馈练习：
1．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（ ） A、10 mA B、20 mA C、200 mA D、100 mA
2．图中的电路中，如果通过灯L1和 L2的电流分别为0.4A和0.8A。
则电流表A1和 A2的示数分别是：（ ）
A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D1.2A0.8A
3．两只灯泡接在电路中，电流表测得通过它们的电流值相等，
由此可以判断两灯的连接情况是（ ）
A.一定是串联 B.一定是并联
C.可能串联，也可能并联 D.无法确定
4．用电流表测量通过灯L2的电流，在图所示的四个电路中，正确的是（ ）

5．如图所示，当开关S1闭合，S2断开时，
电流表A的示数为0.24 A，则通过灯L1的
电流是_________，通过灯L2的电流是______
；当S1和S2都闭合时，电流表的示数为
0.56 A，则此时通过灯L1电流为____________，通过灯L2的
电流为____________。
6．在探究串联电路的电流规律时，
小敏同学连成了如图5-5-10所示
的电路。在连接电路时，开关应_________；
检查电路无误后，闭合开关，三灯
L1、L2、L3均发光，接着她应____________；
实验时，她记录了下表中的实验数据，由表1中的实验数据可知____________。
小刚同学也做了此实验。记录的数据如表2所示，从表2中可以看出d处的电流比a、b、c处的电流大许多，出现这种情况的原因可能是____________________________________。

表1 表2
测量处
a
b
c
d
电流/A
0.2
0.2
0.2
0.2
测量处
a
b
c
d
电流/A
0.2
0.2
0.2
1.0
小结 1.电流（符号、单位）
2．电流表（符号、使用规则、使用方法）
3．串联电路各处电流关系
4.并联电路干路和支路电流关系
达标检测
1. 甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。
2.在“用电流表测电流”的实验中，某同学接成如图所示的电路。当开关闭合后，两灯都发光，
两个电流表的指针所指位置均为
图 (b)所示，则通过灯L2的电流为________A。
3.（2013广东）如图
所示的电路中，电流表测量的是（ ）
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
4. 要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是 （ ）

5. 现有电源、开关、导线、两只灯泡和两只电流表，如图所示，请你设计一个电路，要求：两只灯泡并联，两只电流表接入电路中，只要将开关闭合，就能测出干路电流和其中一条支路上的电流。
(1)画出你设计的电路图。
(2)按照你设计的电路将图5-5-12中的元件连接起来。(已知干路上的电流约0.56 A)

14.4学点一、二：1. 电流 电流 0-3 电流 2.5
2.C 3.A 4. 0.32
学点三： 1-4 CDCD 5 0.24 0.24 0.5 0
6. 断开 分别测出各点电流 各处电流相等 看错了量程
达标检测：1 一样大 2. 1.28 3 .B 4.D 5. 略
