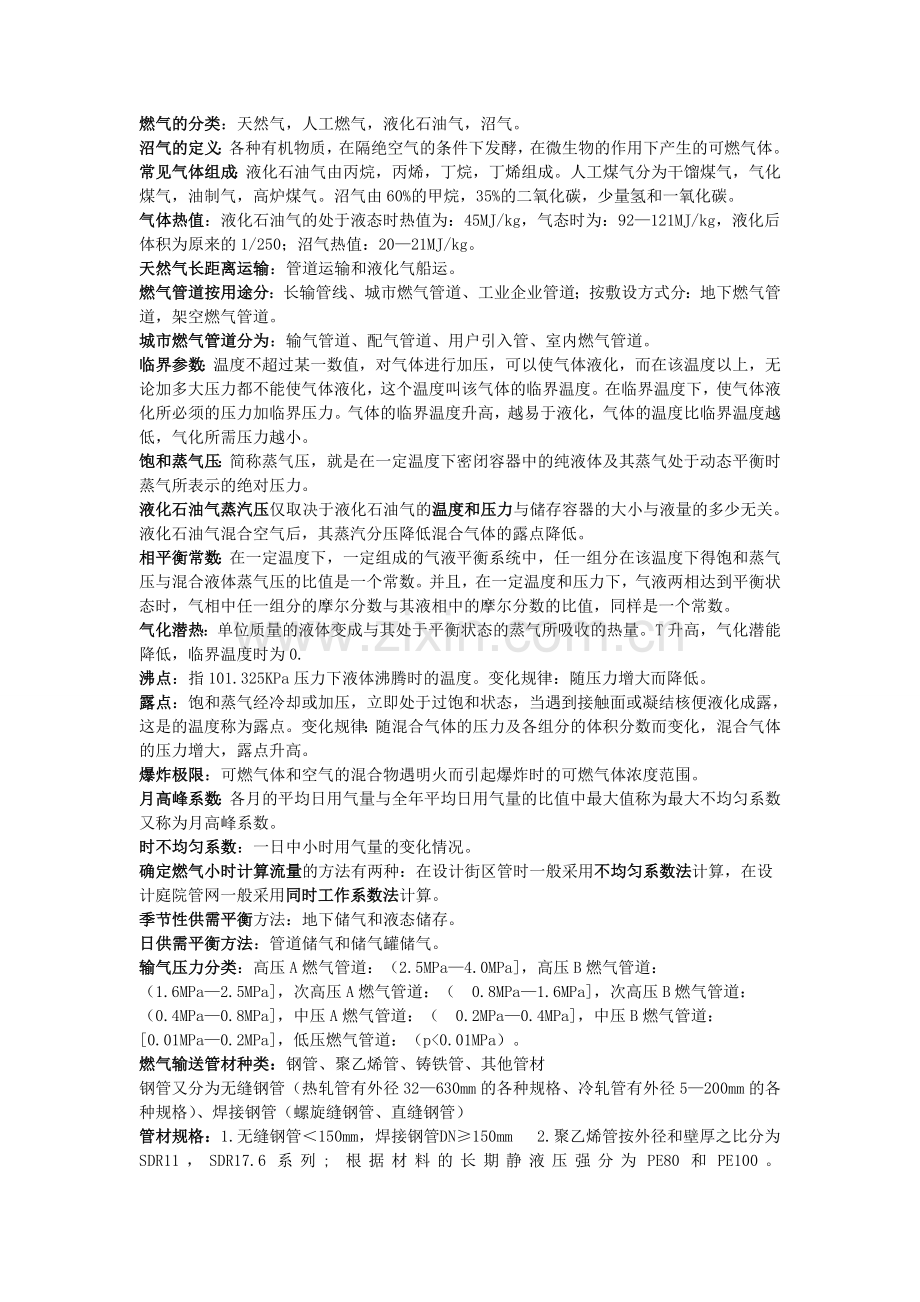

燃气输配考试重点整理.doc

燃气的分类：天然气，人工燃气，液化石油气，沼气。
沼气的定义：各种有机物质，在隔绝空气的条件下发酵，在微生物的作用下产生的可燃气体。
常见气体组成：液化石油气由丙烷，丙烯，丁烷，丁烯组成。人工煤气分为干馏煤气，气化煤气，油制气，高炉煤气。沼气由60%的甲烷，35%的二氧化碳，少量氢和一氧化碳。
气体热值：液化石油气的处于液态时热值为：45MJ/kg，气态时为：92—121MJ/kg，液化后体积为原来的1/250；沼气热值：20—21MJ/kg。
天然气长距离运输：管道运输和液化气船运。
燃气管道按用途分：长输管线、城市燃气管道、工业企业管道；按敷设方式分：地下燃气管道，架空燃气管道。
城市燃气管道分为：输气管道、配气管道、用户引入管、室内燃气管道。
临界参数：温度不超过某一数值，对气体进行加压，可以使气体液化，而在该温度以上，无论加多大压力都不能使气体液化，这个温度叫该气体的临界温度。在临界温度下，使气体液化所必须的压力加临界压力。气体的临界温度升高，越易于液化，气体的温度比临界温度越低，气化所需压力越小。
饱和蒸气压：简称蒸气压，就是在一定温度下密闭容器中的纯液体及其蒸气处于动态平衡时蒸气所表示的绝对压力。
液化石油气蒸汽压仅取决于液化石油气的温度和压力与储存容器的大小与液量的多少无关。液化石油气混合空气后，其蒸汽分压降低混合气体的露点降低。
相平衡常数：在一定温度下，一定组成的气液平衡系统中，任一组分在该温度下得饱和蒸气压与混合液体蒸气压的比值是一个常数。并且，在一定温度和压力下，气液两相达到平衡状态时，气相中任一组分的摩尔分数与其液相中的摩尔分数的比值，同样是一个常数。
气化潜热：单位质量的液体变成与其处于平衡状态的蒸气所吸收的热量。T升高，气化潜能降低，临界温度时为0.
沸点：指101.325KPa压力下液体沸腾时的温度。变化规律：随压力增大而降低。
露点：饱和蒸气经冷却或加压，立即处于过饱和状态，当遇到接触面或凝结核便液化成露，这是的温度称为露点。变化规律：随混合气体的压力及各组分的体积分数而变化，混合气体的压力增大，露点升高。
爆炸极限：可燃气体和空气的混合物遇明火而引起爆炸时的可燃气体浓度范围。
月高峰系数：各月的平均日用气量与全年平均日用气量的比值中最大值称为最大不均匀系数又称为月高峰系数。
时不均匀系数：一日中小时用气量的变化情况。
确定燃气小时计算流量的方法有两种：在设计街区管时一般采用不均匀系数法计算，在设
计庭院管网一般采用同时工作系数法计算。
季节性供需平衡方法：地下储气和液态储存。
日供需平衡方法：管道储气和储气罐储气。
输气压力分类：高压A燃气管道：（2.5MPa—4.0MPa]，高压B燃气管道：（1.6MPa—2.5MPa]，次高压A燃气管道：（ 0.8MPa—1.6MPa]，次高压B燃气管道：（0.4MPa—0.8MPa]，中压A燃气管道：（ 0.2MPa—0.4MPa]，中压B燃气管道：[0.01MPa—0.2MPa]，低压燃气管道：（p<0.01MPa）。
燃气输送管材种类：钢管、聚乙烯管、铸铁管、其他管材
钢管又分为无缝钢管（热轧管有外径32—630mm的各种规格、冷轧管有外径5—200mm的各种规格）、焊接钢管（螺旋缝钢管、直缝钢管）
管材规格：1.无缝钢管＜150mm，焊接钢管 DN≥150mm 2.聚乙烯管 按外径和壁厚之比分为SDR11，SDR17.6系列; 根据材料的长期静液压强分为PE80和PE100。
管材连接方式：钢管：用螺纹、焊接和法兰（室内管道—螺纹连接，室外输配管道—焊接连接，设备与管道的连接—法兰）；室内管道广泛采用三通、弯头、变径接头、活接头等螺纹连接管件。 聚乙烯管：热熔连接、电熔连接。 铸铁管：机械接口（低压燃气铸铁管用柔性机械接口） 塑料管和金属管道：钢塑接头
焊接钢管按表面质量分为镀锌管和非镀锌管，按壁厚分为普通管、加厚管和薄壁管，按管端有无连接螺纹分为螺纹管和不带螺纹管，带螺纹白铁管和黑铁管长度规格为4—9mm，不带螺纹的黑铁管长度规格为4—12mm；大口径焊接钢管分为直缝卷焊管（DN200—DN1800）和螺旋焊接管（DN200—DN700），其管长3.8—18m
燃气管道附属设备：为了保证管网的安全运行，并考虑到检修、接线的需要，在管道的适当地点设置必要的附属设备。包括阀门、补偿器、排水器、放散管等。
闸阀在管路中只能作全开或全关切断用，不能做调节和节流。闸阀是作截止介质使用。
球阀在管道上主要用于切断、分配和改变介质流动方向。
放散管是一种专门用来排放观点内部的空气和燃气的装置。设置在阀门井中时，在环网中阀门前后都应安装，而在单向供气的管道上则安装在阀门之前。
局部阻力损失：当燃气流经三通、弯头、变径管、阀门等管道附件时，由于几何边界的急剧改变，燃气流线的变化，必然产生额外的压力损失。
附加压头：由于燃气与空气的密度不同，当管段始末端存在标高差值时，在燃气管道中将产生附加压头。
用户处的压力及其波动范围取决于三个因素：计算压力降的大小与压降利用程度；系统负荷的变化情况；调节器出口压力调节方法。
计算工况下，管网是按最大负荷计算的，管网的计算压力降等于燃具压力的最大波动范围。
小区集中调压方式低压计算压力降选择范围：200---400Pa。
压力储备的真正含义：在设计高中压管网时，计算压降的确定不是用管网起点压力与末端压力之差值，而是比此值小。
压力储备随管网环数增多而减少，而用户的供气保证系数随环数增多而增大。
低压管网的起点压力应保证在该月最大小时用气量时燃具前的压力为额定压力。
管网起点压力是根据在任意工况下燃具前的压力等于或接近额定压力而确定的。
供气保证系数：指系统能在事故工况下供给用户的流量与计算流量的比值。
压力降利用系数β：管网起点至各用户压力降的利用程度。
分散调压：中压配气、楼栋调压，主要庭院管道为中压，调压箱后为低压，调压箱数量众多；集中调压：低压配气，中-低压调压柜集中调压，庭院管道全部为低压，调压设备只有一处。
调压方式（居民用户及小公建）：设置区域调压站；表前调压（中压配气，楼栋调压）。
储气方式：长输管线末端或高压管道储气。
水力计算方法：假定流速法，压损平均法，静压复得法；
管网形状及特点：环状和枝状；
支管计算方法：等压降和全压降。.
对加臭剂的要求是：气味要强烈，独特，有刺激性，还应该持久且不易被其他气味所掩盖；加臭剂及其燃烧产物对人体无害；不腐蚀管线及设备；沸点不高且易于挥发，在运行条件下有足够的蒸汽压；其蒸气不溶于水和凝析液，不与燃气组分发生反应，不易于被土壤吸收；价廉而不稀缺。

城市燃气管网采用不同的压力级制的原因（必要性）1．管网采用不同的压力级制是比较经济的。因为大部分燃气由较高压力的管道输送，管道的管径可以选得小一些，管道单位长度的压力损失可以选得大一些，以节省管材； 2．各类用户需要的燃气压力不同。如居民用户和小型公共建筑用户需要低压燃气，而大型工业企业则需要中压或高压燃气； 3．消防安全要求。在城市未改建的老区、建筑物比较密集、街道和人行道都比较狭窄，不宜敷设高压或中压A管道。

低压管网和高中压管网计算压力降的确定有何异同？低压管道计算压力降：燃气低压管道从调压站到最远燃具的管道的允许阻力损失：△Pd=0.75Pn+150；高压管网计算压力降:确定高中压管网末端最小压力时，应保证区域调压站能正常工作并通过用户在高峰时的用气量 中压管网的最小压力可取0.15MPa，δＰ＝Ｐ１的平方－Ｐ２的平方

.放散管的作用及安装位置：
专门用来排放管道内部的空气或燃气的装置。在管道投入运行时利用放散管排出管内的空气，在管道或设备检修时，可利用放散管排放管内的燃气，防止在管道内形成爆炸性的混合气体。放散管设在阀门井中时，在环网中阀门前后都应安装，而在单向供气的管道上则安装在阀门之前。
31.钢制燃气管道腐蚀的原因：1.化学腐蚀。2.电化学腐蚀。3.杂散电流对钢管的腐蚀。4.细菌作用引起的腐蚀。
长距离输气系统一般由矿场集输管网、净化处理厂、输气管线起点站、输气干线、输气支线、中间压气站、管理维修站、通讯与遥控设备、阴极保护站、燃气分配站等组成。
