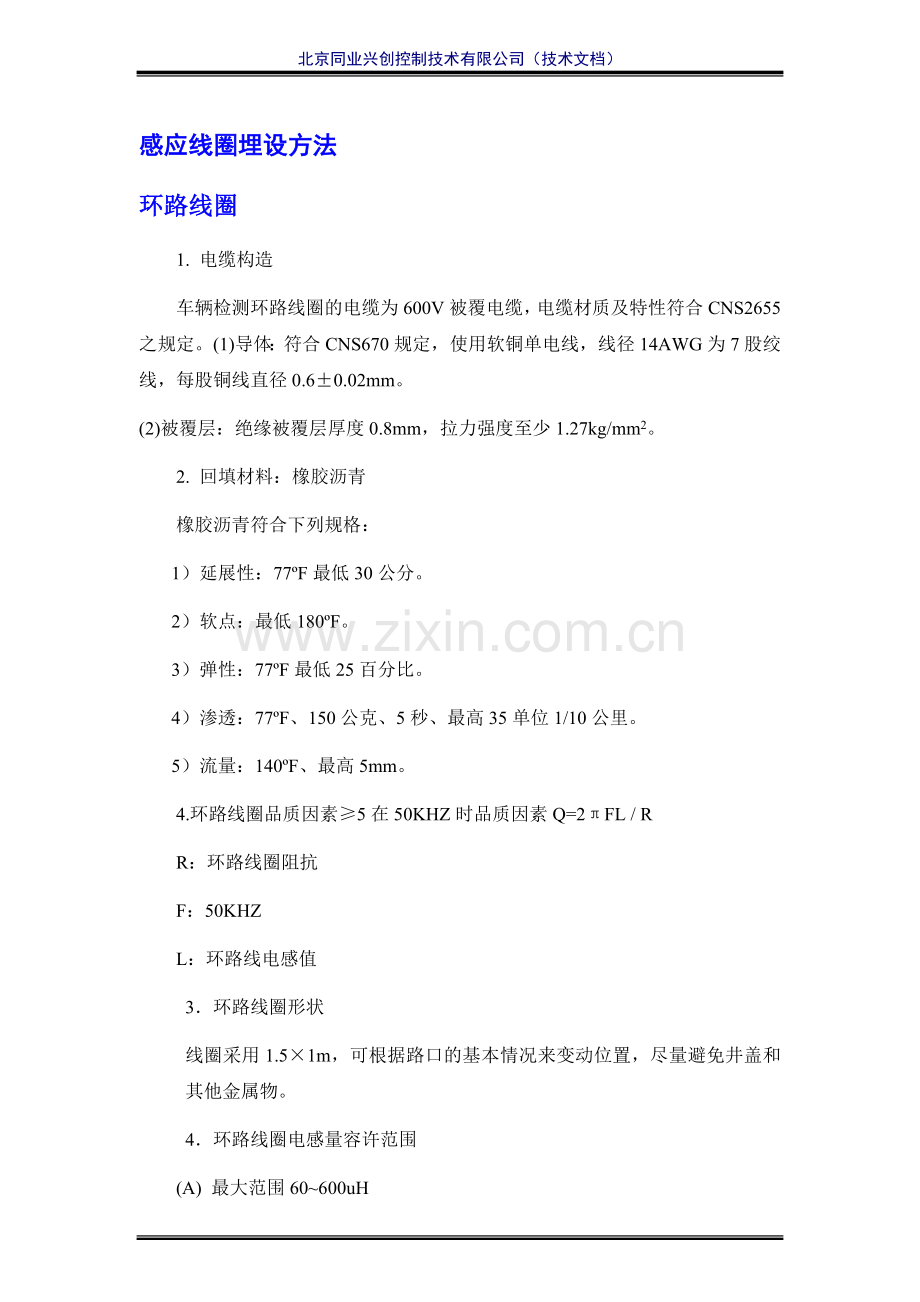

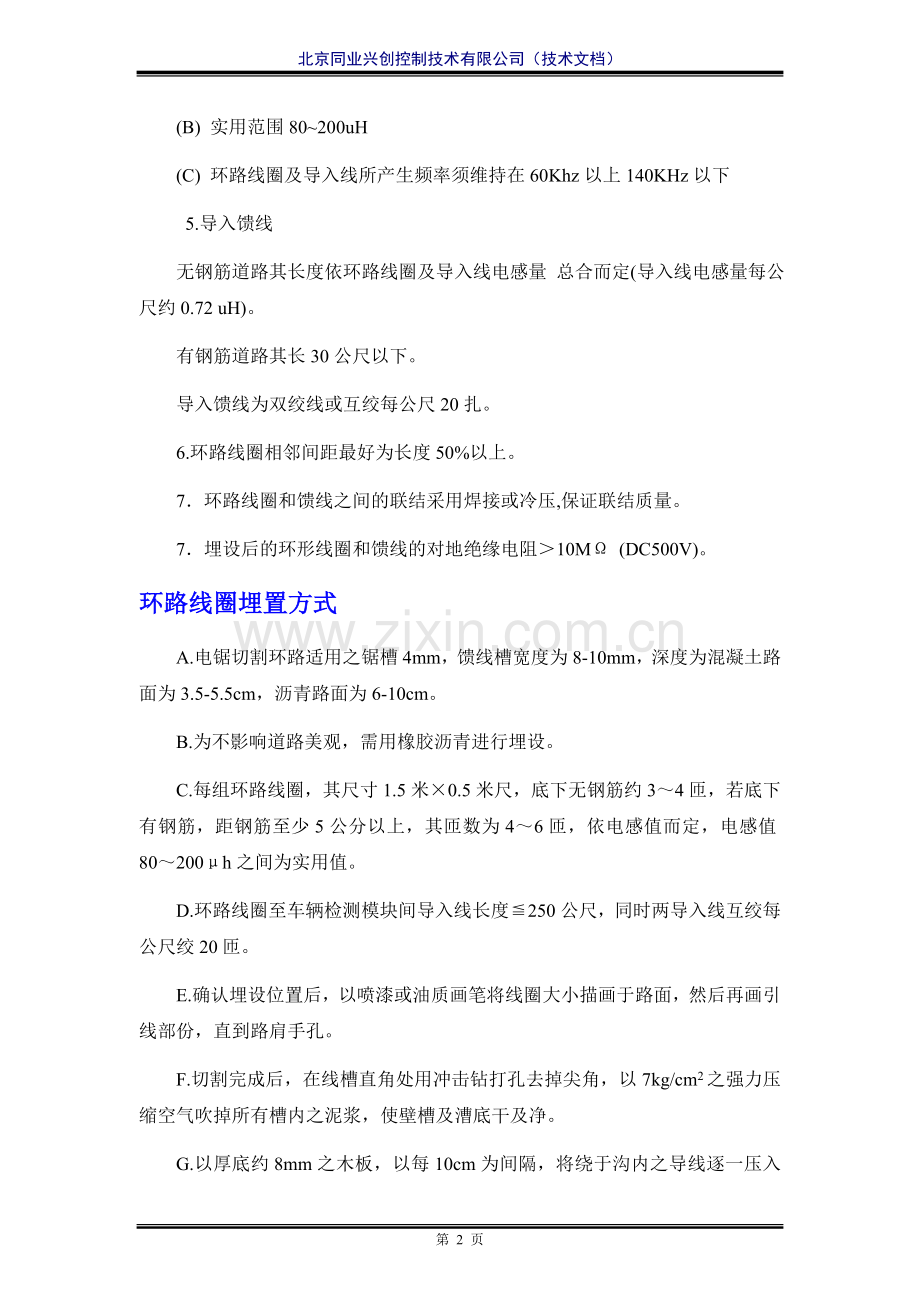

北京同业兴创控制技术有限公司（技术文档）感应线圈埋设方法环路线圈1. 电缆构造车辆检测环路线圈的电缆为600V被覆电缆，电缆材质及特性符合CNS2655之规定。(1)导体：符合CNS670规定，使用软铜单电线，线径14AWG为7股绞线，每股铜线直径0.60.02mm。(2)被覆层：绝缘被覆层厚度0.8mm，拉力强度至少1.27kg/mm2。2. 回填材料：橡胶沥青橡胶沥青符合下列规格：1） 延展性：77F最低30公分。2） 软点：最低180F。3） 弹性：77F最低25百分比。4） 渗透：77F、150公克、5秒、最高35单位1/10公里。5） 流量：140F、最高5mm。4.环路线圈品质因素5在50KHZ时品质因素Q=2FL / RR：环路线圈阻抗F：50KHZL：环路线电感值3 环路线圈形状线圈采用1.51m，可根据路口的基本情况来变动位置，尽量避免井盖和其他金属物。4环路线圈电感量容许范围(A) 最大范围60600uH(B) 实用范围80200uH(C) 环路线圈及导入线所产生频率须维持在60Khz以上140KHz以下 5.导入馈线无钢筋道路其长度依环路线圈及导入线电感量 总合而定(导入线电感量每公尺约0.72 uH)。有钢筋道路其长30公尺以下。导入馈线为双绞线或互绞每公尺20扎。6.环路线圈相邻间距最好为长度50%以上。7环路线圈和馈线之间的联结采用焊接或冷压,保证联结质量。7埋设后的环形线圈和馈线的对地绝缘电阻10M (DC500V)。环路线圈埋置方式A.电锯切割环路适用之锯槽4mm，馈线槽宽度为8-10mm，深度为混凝土路面为3.5-5.5cm，沥青路面为6-10cm。B.为不影响道路美观，需用橡胶沥青进行埋设。C.每组环路线圈，其尺寸1.5米0.5米尺，底下无钢筋约34匝，若底下有钢筋，距钢筋至少5公分以上，其匝数为46匝，依电感值而定，电感值80200h之间为实用值。D.环路线圈至车辆检测模块间导入线长度250公尺，同时两导入线互绞每公尺绞20匝。E.确认埋设位置后，以喷漆或油质画笔将线圈大小描画于路面，然后再画引线部份，直到路肩手孔。F.切割完成后，在线槽直角处用冲击钻打孔去掉尖角，以7kg/cm2之强力压缩空气吹掉所有槽内之泥浆，使壁槽及漕底干及净。G.以厚底约8mm之木板，以每10cm为间隔，将绕于沟内之导线逐一压入沟槽底部，防止环路线圈松动产生干扰。I.灌浆时避免溢出路面，同时以工具整平橡胶沥青。J.待浆体凝固后，才可开放通车。环路线圈埋设图示（可根据实际位置进行调整） 车行方向 地感线圈2米*1.5米 馈线车行方向 地感线圈2米*1.5米 第 3 页
