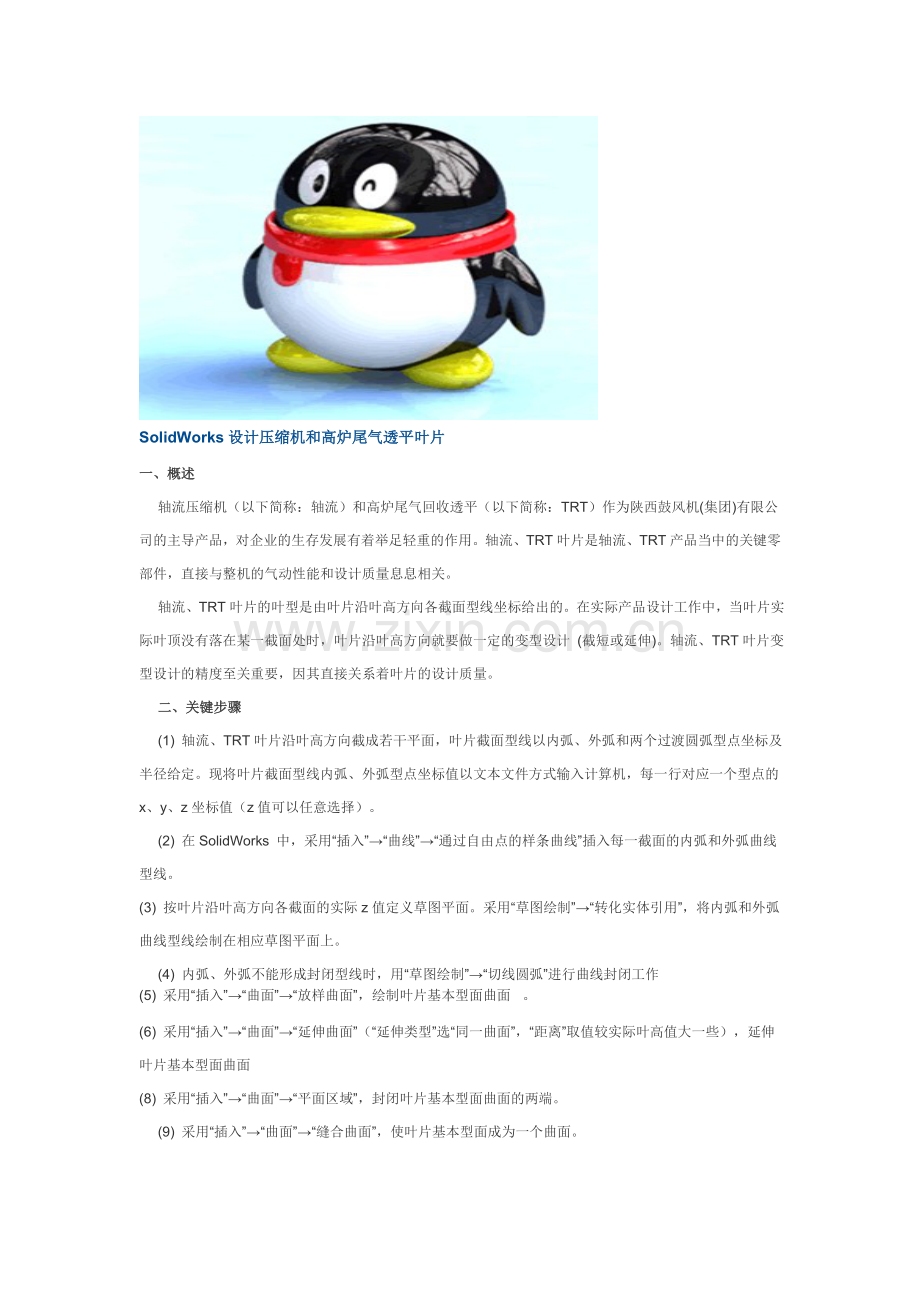

SolidWorks设计压缩机和高炉尾气透平叶片
一、概述
    轴流压缩机（以下简称：轴流）和高炉尾气回收透平（以下简称：TRT）作为陕西鼓风机(集团)有限公司的主导产品，对企业的生存发展有着举足轻重的作用。轴流、TRT叶片是轴流、TRT产品当中的关键零部件，直接与整机的气动性能和设计质量息息相关。
    轴流、TRT叶片的叶型是由叶片沿叶高方向各截面型线坐标给出的。在实际产品设计工作中，当叶片实际叶顶没有落在某一截面处时，叶片沿叶高方向就要做一定的变型设计 (截短或延伸)。轴流、TRT叶片变型设计的精度至关重要，因其直接关系着叶片的设计质量。
    二、关键步骤
    (1) 轴流、TRT叶片沿叶高方向截成若干平面，叶片截面型线以内弧、外弧和两个过渡圆弧型点坐标及半径给定。现将叶片截面型线内弧、外弧型点坐标值以文本文件方式输入计算机，每一行对应一个型点的x、y、z坐标值（z值可以任意选择）。
    (2) 在SolidWorks 中，采用“插入”→“曲线”→“通过自由点的样条曲线”插入每一截面的内弧和外弧曲线型线。
(3) 按叶片沿叶高方向各截面的实际z值定义草图平面。采用“草图绘制”→“转化实体引用”，将内弧和外弧曲线型线绘制在相应草图平面上。
    (4) 内弧、外弧不能形成封闭型线时，用“草图绘制”→“切线圆弧”进行曲线封闭工作
(5) 采用“插入”→“曲面”→“放样曲面”，绘制叶片基本型面曲面   。
(6) 采用“插入”→“曲面”→“延伸曲面”（“延伸类型”选“同一曲面”，“距离”取值较实际叶高值大一些），延伸叶片基本型面曲面
(8) 采用“插入”→“曲面”→“平面区域”，封闭叶片基本型面曲面的两端。
    (9) 采用“插入”→“曲面”→“缝合曲面”，使叶片基本型面成为一个曲面。

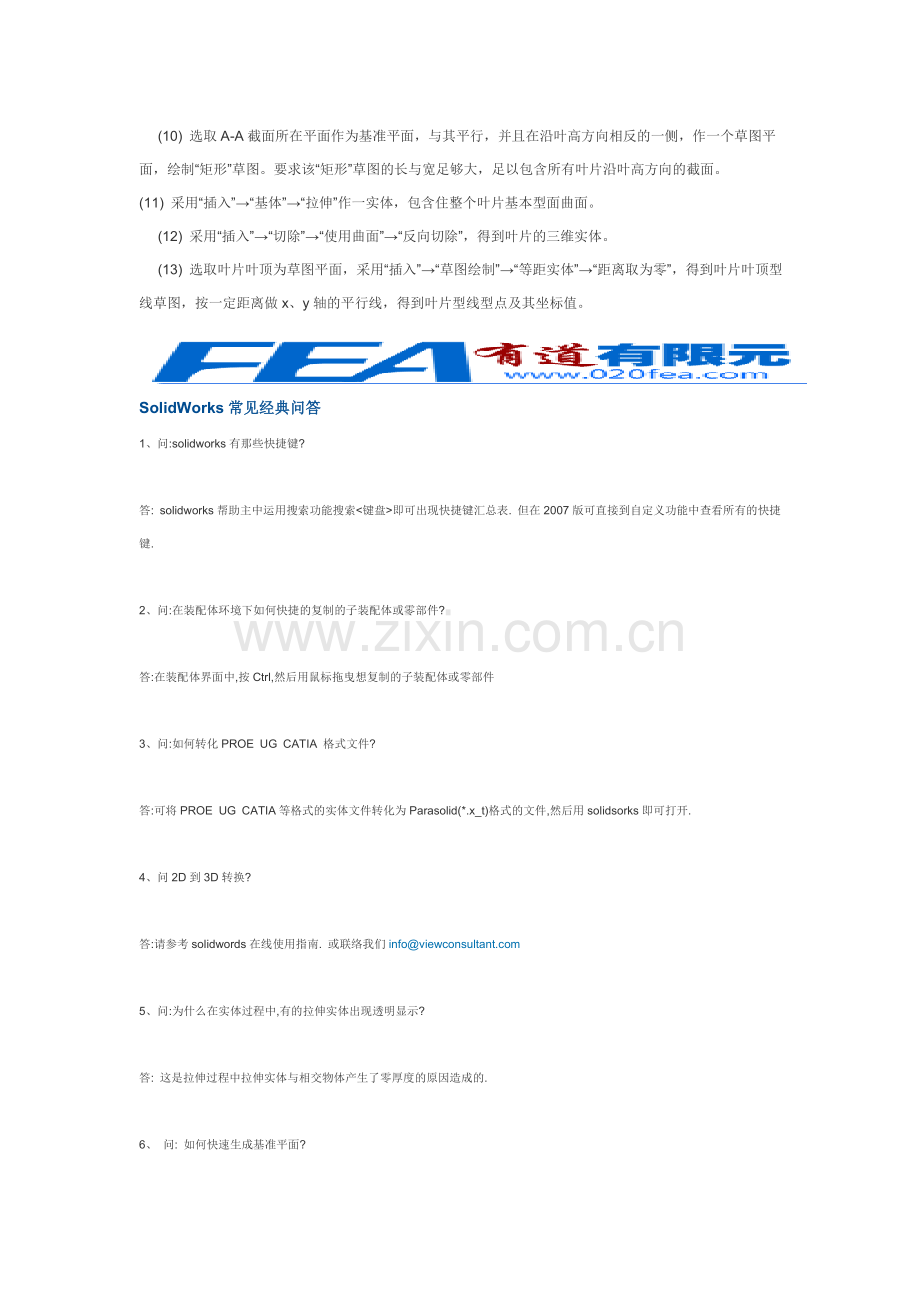

    (10) 选取A-A截面所在平面作为基准平面，与其平行，并且在沿叶高方向相反的一侧，作一个草图平面，绘制“矩形”草图。要求该“矩形”草图的长与宽足够大，足以包含所有叶片沿叶高方向的截面。
(11) 采用“插入”→“基体”→“拉伸”作一实体，包含住整个叶片基本型面曲面。
    (12) 采用“插入”→“切除”→“使用曲面”→“反向切除”，得到叶片的三维实体。
    (13) 选取叶片叶顶为草图平面，采用“插入”→“草图绘制”→“等距实体”→“距离取为零”，得到叶片叶顶型线草图，按一定距离做x、y轴的平行线，得到叶片型线型点及其坐标值。

SolidWorks常见经典问答
1、问:solidworks有那些快捷键? {RO=4ba{J
  iSax-Mc
答: solidworks帮助主中运用搜索功能搜索<键盘>即可出现快捷键汇总表. 但在2007版可直接到自定义功能中查看所有的快捷键.    a_x6 v*
    s!
\L1E
2、问:在装配体环境下如何快捷的复制的子装配体或零部件? 6C5qW8q]u3
  my0->W%L
答:在装配体界面中,按Ctrl,然后用鼠标拖曳想复制的子装配体或零部件    T9.gs}B0
    I!bZ-16X
3、问:如何转化PROE UG CATIA 格式文件? 7u(i4O& k
  _u!G 6
答:可将PROE UG CATIA等格式的实体文件转化为Parasolid(*.x_t)格式的文件,然后用solidsorks即可打开.    C$; ~=
    #v<+G=r*O
4、问2D到3D转换? V19*~v=u
  .42OSV
答:请参考solidwords在线使用指南. 或联络我们info@  lUz@
Em

_JXE/
5、问:为什么在实体过程中,有的拉伸实体出现透明显示? >?V->7QLP
  >a K&T"
答: 这是拉伸过程中拉伸实体与相交物体产生了零厚度的原因造成的.    HB^azHr
    F'!}$oT"
6、 问: 如何快速生成基准平面? ZG|T-r;~
  !{LwX
 Kf
答:按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。    k[m-"I%ZFX
    Y_B( R
7、问:如何快速建立草图中实体几何关系? )*B.y|b #
  8Sa<I .l
答: 按住 CTRL 键,用鼠标选择建立几何关系的草图实体,在propertymanager属性框中选择几何关系    |Ca n
    <o O_wS@:
8、问: 如何快捷的复制的实体特征? 4a~_hkY]
  :gn!3P}p?
答: 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制.    t/ w>t! q
    G.8ZISN/
9、问: 如何移动装配体中第一个固定零部件? L\5n!(,0
  Bdi~ B")
答: 装配体中所放入的第一个零部件会默认成固定。若要移动它，在该零部件上单击右键，并选择浮动选项    .*{LPfD|
    `7`iCYiTy
10、 问: 如何在FeatureManager设计树上选择多个特征? c3+vtP&
  GzX@Av$
答: 按住 Shift 键可以在FeatureManager设计树上选择多个特征.    M*Xzr .6
    9b>a<Z
11、问: 如何指定工程图项目不同的线条型式? Wk?XlCj
  tQ"PCm
答: 用线型工具可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。请选择菜单上的工具/选项/文件属性/线型，来指定选择目标实体.    Z q)A"'Y
    vnE,}(M
12、 问: 在FeatureManager设计树中的草图名称前面会出现一个负号或一个正号,这代表什么意义? 9ZwhC s O
  i*3'O:Gq
答: 在FeatureManager设计树上的草图名称前面会出现一个负号,这表示草图为欠定义;如果在FeatureManager设计树上的草图名称前面出现一个正号，这表示草图为过定义.    /$E1!9J
    JkTL+obu
13、问: 如何复制草图? \VW.>@s~
  #*fB~Os:
答: 在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。从FeatureManager设计树上选择草图或选择草图中的一个实体，按 CTRL-C 进行复制，然后选择一个基准面或平面，按 CTRL-V 将草图粘贴。    h4U .wk
    ] GJskBm
14、问: 如何使用退回控制棒? q?wB h^
  0>vm&W<?)
答: 有两种使用方法:一是通过右手鼠标拖曳;二是在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以逐步地查看零件的 生成顺序。但在启动这项功能之前，请先选择菜单上的工具/选项/系统选项/FeatureManage，将FeatureManager设计树内的方向键 导览功能选项打开.    Wjp<(aY[
    CR<*<=rI
15、问: 如何可以快速的进行参考实体或等距实体操作? r~X6qC
  H|P.q{(G
答: 当使用面、环、或草图轮廓上的每一条边线进行参考实体或等距实体的操作时，可选择整个面、环或整个草图会,这比单一地选择每一个实体来得容易和快速.    OF)X(bi4j
    |oX l+&u
16、问: 如何复制或移动工程图中的尺寸? *%8d
W
  g\ 2Y605DM
答: 在工程图中按住 Shift 键，可以将尺寸从一个视图中移动到另一个视图上;按住 Ctrl 键,可以将尺寸从一个视图中复制到另一个视图上。    7kO 1d{u6b
    xZ .:H&0G
17、 问: 如何对防止他人对零部件进行写入操作? Fik*7!XQ8
  >[[< 5$,T
答: 在打开零件时选择 "只读" 选项，可防止对零件的写入操作.    27)$;1MT:
    C0e< _6p=
18、问: 系统在尺寸单位默认下,可否输入不同单位的尺寸数值? fZg Z
  $uboOfS83G
答: 如果默认单位是英寸，您仍可以在数值方框中输入公制单位的值，例如： 25mm.但SolidWorks 会自动将数值转换成默认的英寸单位    P
)`-cfg
    s:M:Ff
19、问: 如何快速的切换不同的视图窗口界面? zg]9~i8

{R(q7ALR
答: 不需使用鼠标情况下跳到不同的视图窗,用 Shift-Tab 或 Shift-F6 键激活上一个窗口。    h.PY$W<
    rN OwB2e
20、如何转二维图到SolidWorks做三维处理  Hh,\>= ':
现在许多工程图纸都需要用AutoCAD画成二维的“三视图”，不少读者都需要三维CAD技术方面的知识，但有个问题出现了，用AutoCAD做出来的这种图纸即复杂又难懂而且也不够直观，能否将它转换成立体图呢？ jQc$>M<"o
　　在实际操作中可以借助SolidWorks，将部分CAD图形转换成了SolidWorks图形，进行运动，干涉检查，察看立体效果就十分方便。具体方法如下： F&Q:1`y
　　1.简化CAD图形 wqJH
　　很多CAD文件过于复杂，用SolidWorks不能直接打开，那么可以先将需要转换的那个零件图，选其平面的主要部分，复制到一边，去除多余的线条，如中心线、尺寸线、虚线等。图形线条全部用连续线。 5'6Oan7dL:
　　2.照SolidWorks要求改图 !s
5 _JO
　　将改好的图形另存到一个文件，进行进一步修改，照SolidWorks的要求，图形线条不能交叉、重复，连接点不能断开，图形的比例应用1:1，以方便以后装配，图形的关键点最好放在坐标原点上。这部分工作应仔细，否则会影响下面的SolidWorks操作。 1--5ok h
　　3.用SolidWorks打开CAD文件 k: D<Q
　　启动SolidWorks，打开文件，文件类型选“全部文件”，选中该CAD文件“打开”，文件模板选“工程图”，比例选“1：1”，然后点“下一步”到数据单位中选“毫米”，最后“完成”。 L\!Pa+Iod
　　4.将工程图转换成零件图 <.#i3!
　　把工程图“往下还原”，在“新建”中选零件图，在“窗口”中选两图“纵向平铺”。先激活工程图，用鼠标拖一个框，选中图中全部线条，在 “编辑”中选“复制”。再激活零件图，在“编辑”中选“粘贴”。这样零件图中就有了草图一。此时可把工程图关闭，无须保存。把零件图“最大化”，右击草图 一，快捷菜单中选编辑草图，就可以对草图进行SolidWorks操作了。 F@[l&`7
　　SolidWorks是基于造型的三维机械设计软件，它的基本设计思路是：实体造型－虚拟装配－二维图纸。 _HGbR/
　 　SolidWorks最新版本为SolidWorks 2007。新产品加入了多项新特性和功能改进，是目前市场上少有的集3D设计、分析、产品数据管理、多用户协作以及注塑件确认等功能为一体的软件。它集成了COSMOS 软件，使用户可以在不离开SolidWorks环境的情况下进行非线性分析、冲击测试等高级设计分析功能。另外，考虑到大量用户仍然在使用二维 CAD软件，增加了对AutoCAD的支持，以帮助用户在一个类似AutoCAD环境的界面下，以其原有格式编辑二维DWG文档。
