ZJQSY气动薄膜Y型疏水阀

   产 品 说 明
         ZJQSY气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀，气动薄膜Y型疏水阀接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。
◆特点
       阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式，阀门具有最佳的Cv值，产生比其它形式阀门更低的压降。

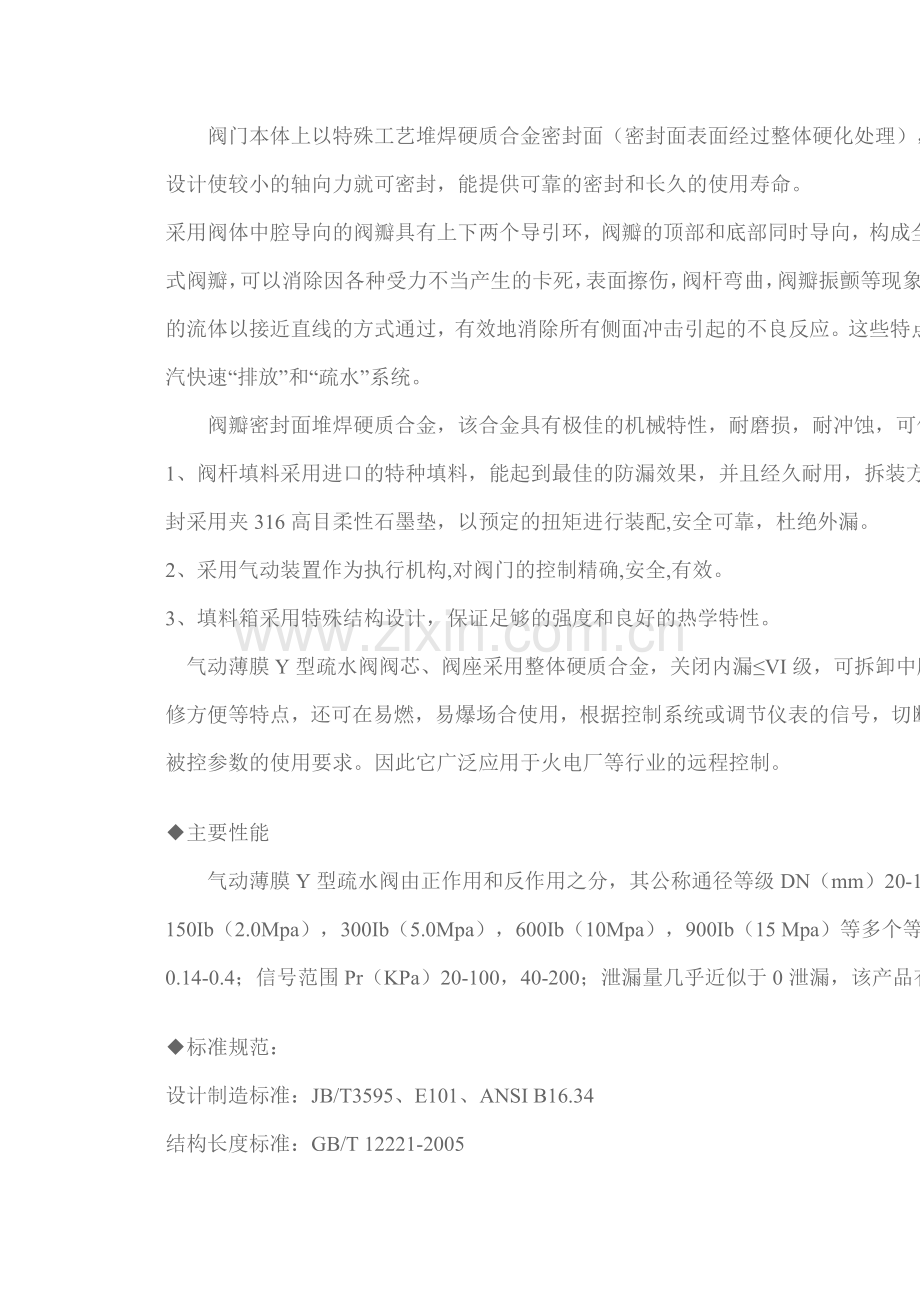

       阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。
采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。
       阀瓣密封面堆焊硬质合金，该合金具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。
1、阀杆填料采用进口的特种填料，能起到最佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。
2、采用气动装置作为执行机构,对阀门的控制精确,安全,有效。
3、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。
   气动薄膜Y型疏水阀阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
◆主要性能
　　气动薄膜Y型疏水阀由正作用和反作用之分，其公称通径等级DN（mm）20-100；公称压力等级PN有150Ib（2.0Mpa），300Ib（5.0Mpa），600Ib（10Mpa），900Ib（15 Mpa）等多个等级之分；气源压力（MPa）0.14-0.4；信号范围Pr（KPa）20-100，40-200；泄漏量几乎近似于0泄漏，该产品有多种规格可供选择。
◆标准规范：
设计制造标准：JB/T3595、E101、ANSI B16.34
结构长度标准：GB/T 12221-2005
对接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口径范围：1/2″～ 2-1/2″
对接焊口径范围：1/2″～ 4″
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595
 ◆零件材料与工况：

零件名称
材料
阀体
25+Stellite21
12Cr1MoV+Stellite21
0Cr17Ni12Mo2+Stellite21
阀瓣
25+Stellite21
12Cr1MoV+Stellite21
Stellite21
阀杆
1Cr13
25Cr2Mo1V
0Cr17Ni4Cu4Nb
填料箱
25
12Cr1MoV
0Cr17Ni12Mo2
压板
1Cr13
1Cr13
0Cr17Ni12Mo2
填料
夹不锈钢丝编织柔性石墨
夹不锈钢丝编织柔性石墨
夹不锈钢丝编织柔性石墨
填料垫
1Cr13
1Cr13
0Cr17Ni12Mo2
密封垫
夹316丝高目柔性石墨
夹316丝高目柔性石墨
夹316丝高目柔性石墨

ZZYP-16Ⅱ型指挥器操作型自力式压力调节阀高性能调节
ZZYP-16Ⅱ型指挥器操作型自力式压力调节阀是一种无需外加能源，只需要利用被控介质自身压力的变化达到自身的自动调节和控制阀后压力为恒定值的一种节能性压力调节阀。该阀具有调节精度高，反应灵敏，设定压力值低，减压比大的特点。压力设定在指挥器上实现，因而方便、快捷、省力省时可运行状态下连续设定。控制精度高，可比一般ZZY型直接操作调节阀高一倍左右。故适合在控制精度要求高的场合下运用，被广泛应用于冶金，石油，化工，储远等工业部门的自控系阀统的减压，稳压，气封装置的自动供气等。特别适用于阀前压力高，设定压力值低等特点。
  ZZYP-16Ⅱ型指挥器操作型自力式压力调节阀技术参数
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150
阀座直径D(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 0.32 4 5 8 12.5 20 32 50 80 125 160 320
压力调节范围KPa 0.5-100范围内选取
公称压力PN(MPa) 1.0,1.6
被调介质温度(℃) -40～80
流量特性 快开
调节误差(%) ≤5
允许压降(MPa) 1.6 1.6 1.1 0.6 0.4
执行机构薄膜有效面积(Cm2) 200 280 400
允许泄漏量 硬阀芯;IV级(10-4×Kv),软阀芯:VI级(GB/T4213-2008)几乎无泄漏 本文来自织梦
