取水工程设计.doc

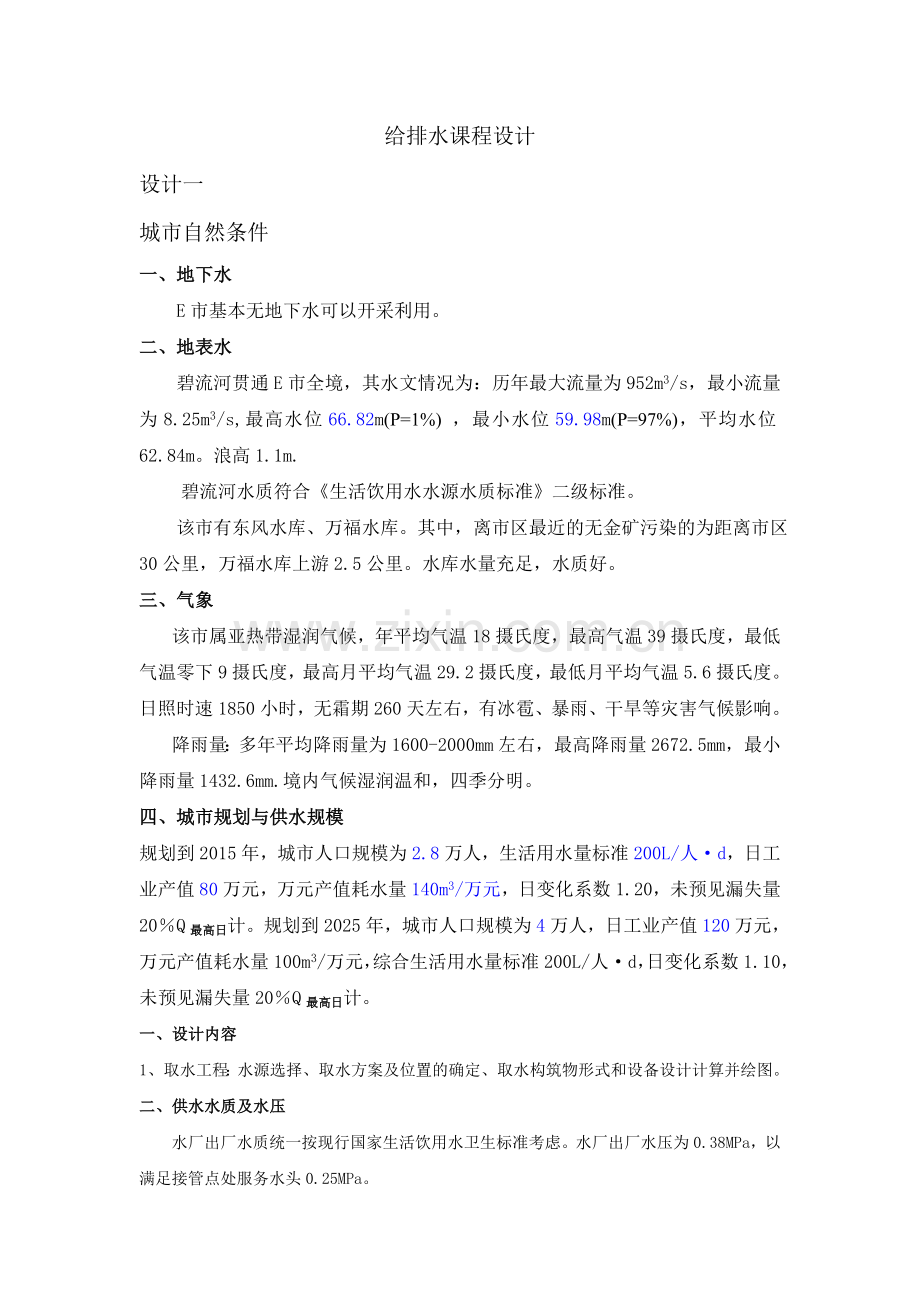

给排水课程设计
设计一
城市自然条件
一、地下水
E市基本无地下水可以开采利用。
二、地表水
碧流河贯通E市全境，其水文情况为：历年最大流量为952m3/s，最小流量为8.25m3/s,最高水位66.82m(P=1%) ，最小水位59.98m(P=97%)，平均水位62.84m。浪高1.1m.
碧流河水质符合《生活饮用水水源水质标准》二级标准。
该市有东风水库、万福水库。其中，离市区最近的无金矿污染的为距离市区30公里，万福水库上游2.5公里。水库水量充足，水质好。
三、气象
该市属亚热带湿润气候，年平均气温18摄氏度，最高气温39摄氏度，最低气温零下9摄氏度，最高月平均气温29.2摄氏度，最低月平均气温5.6摄氏度。日照时速1850小时，无霜期260天左右，有冰雹、暴雨、干旱等灾害气候影响。
降雨量：多年平均降雨量为1600-2000mm左右，最高降雨量2672.5mm，最小降雨量1432.6mm.境内气候湿润温和，四季分明。
四、城市规划与供水规模
规划到2015年，城市人口规模为2.8万人，生活用水量标准200L/人·d，日工业产值80万元，万元产值耗水量140m3/万元，日变化系数1.20，未预见漏失量20％Q最高日计。规划到2025年，城市人口规模为4万人，日工业产值120万元，万元产值耗水量100m3/万元，综合生活用水量标准200L/人·d，日变化系数1.10，未预见漏失量20％Q最高日计。
一、设计内容
1、取水工程：水源选择、取水方案及位置的确定、取水构筑物形式和设备设计计算并绘图。
二、供水水质及水压
水厂出厂水质统一按现行国家生活饮用水卫生标准考虑。水厂出厂水压为0.38MPa，以满足接管点处服务水头0.25MPa。

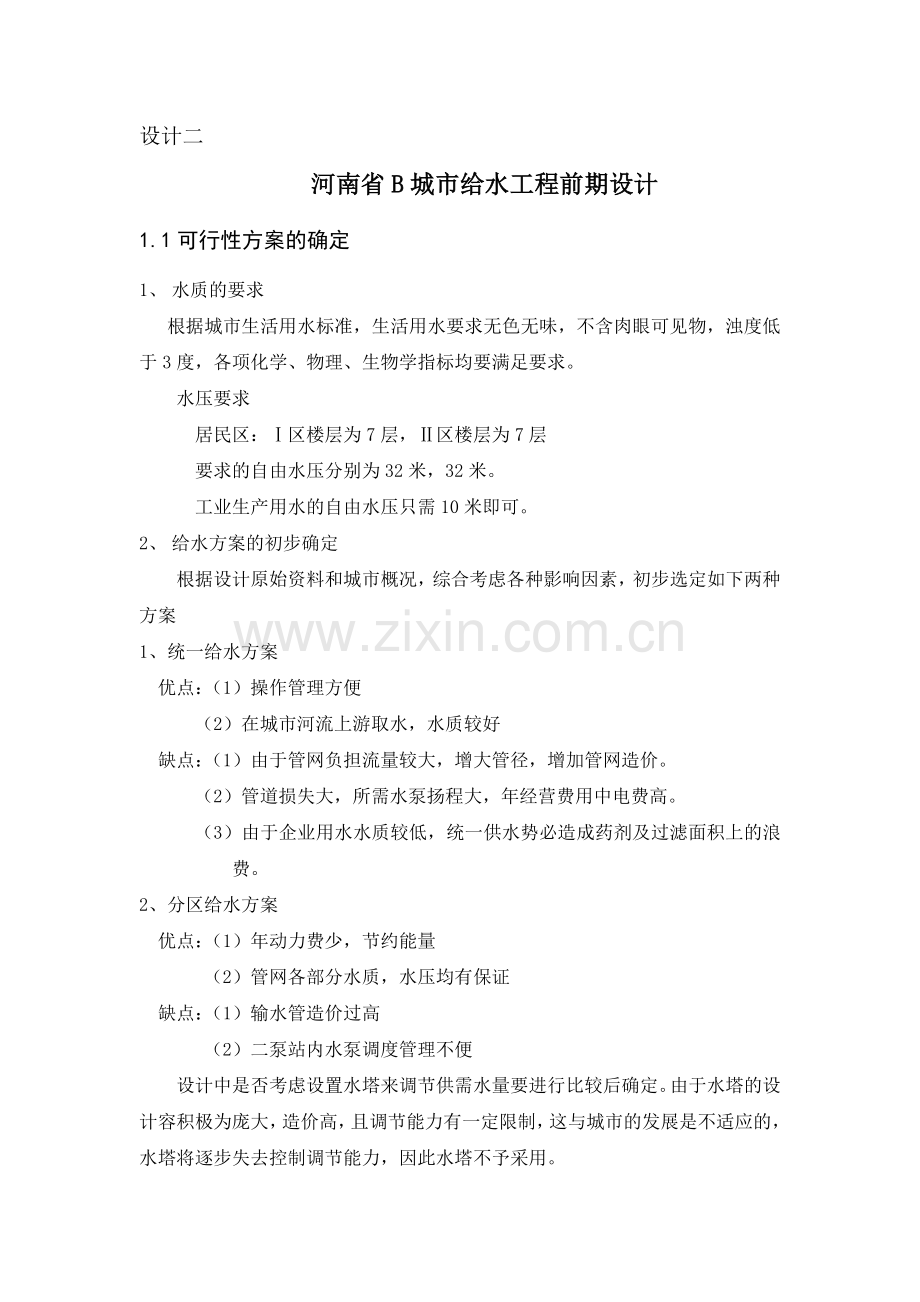

设计二
河南省B城市给水工程前期设计
1.1可行性方案的确定
1、 水质的要求
根据城市生活用水标准，生活用水要求无色无味，不含肉眼可见物，浊度低于3度，各项化学、物理、生物学指标均要满足要求。
水压要求
居民区：Ⅰ区楼层为7层，Ⅱ区楼层为7层
要求的自由水压分别为32米，32米。
工业生产用水的自由水压只需10米即可。
2、 给水方案的初步确定
根据设计原始资料和城市概况，综合考虑各种影响因素，初步选定如下两种方案
1、 统一给水方案
优点：（1）操作管理方便
（2）在城市河流上游取水，水质较好
缺点：（1）由于管网负担流量较大，增大管径，增加管网造价。
（2）管道损失大，所需水泵扬程大，年经营费用中电费高。
（3）由于企业用水水质较低，统一供水势必造成药剂及过滤面积上的浪费。
2、分区给水方案
优点：（1）年动力费少，节约能量
（2）管网各部分水质，水压均有保证
缺点：（1）输水管造价过高
（2）二泵站内水泵调度管理不便
设计中是否考虑设置水塔来调节供需水量要进行比较后确定。由于水塔的设计容积极为庞大，造价高，且调节能力有一定限制，这与城市的发展是不适应的，水塔将逐步失去控制调节能力，因此水塔不予采用。
1.2城市自然条件
该城市位于河南地区，北部有一条自西向东的河流，城区西部有一条河流，水量充沛，水质良好。地形起伏不大，街坊分布比较均匀，该市属于亚热带季风气候，夏季主导风向为东南风，冬季主导风向为西北风。城市土壤种类为粘质砂土，冰冻线深度1.2m；地下水位深度8.5m，年降水量836.6mm； 城市最高温度39.8，最低温度-8.7，年平均温度18.2；自来水厂处的土质种类砂质粘土；地下水位深度8.5m；地面水源情况：最大流量1330；最小流量520；最大流速3.6m/s；最低水位时的河宽26.8m，最高水位58.7m；常水位53.9m；最低水位44.6m。
1.3城市建设规划
该城市交通便利，一条河流经过市区，把城市分为二个区，Ⅰ区设计人口18.07万人，Ⅱ区14.28万人，合计人口总数32.35万人。该市有二个工厂和一个火车站，基本情况如下：
（1） A 工厂：
生产用水量 8000 m3 /d；
工人总数 2400 人，分 3 班工作，热车间占 15 %；
第一班 800 人，使用淋浴者 240 人，其中热车间 120 人；
第二班 800 人，使用淋浴者 240 人，其中热车间 120人；
第三班 800 人，使用淋浴者 240 人，其中热车间 120 人。
（2） B 工厂：
生产用水量 10000 m3 /d；
工人总数 4000 人，分 3 班工作，热车间占 10 %；
第一班 1000 人，使用淋浴者 300 人，其中热车间 100 人；
第二班 1500 人，使用淋浴者 350 人，其中热车间 150 人；
第三班 1500 人，使用淋浴者 350 人，其中热车间 150 人。
（3）火车站用水量 1200 m3/d。
1.4 工程设计说明
一、设计题目：
河南 省 B 城市给水工程
二、原始资料：
1、 B 城市平面图，比例： 1：10000
2、城市分区及人口密度
I区 390 人/公顷；II区 430 人/公顷；
3、该城居住区房屋的卫生设备情况：
I区 室内有给排水设备及淋浴设备；
II区 室内有给排水设备及淋浴设备；
4、该城房屋的平均层次：
I区 7 层；II区 7 层；
5、工业用水情况：
该城有下列工业企业，其位置在城市平面图
（1） A 工厂：
生产用水量 8000 m3 /d；
工人总数 2400 人，分 3 班工作，热车间占 15 %；
第一班 800 人，使用淋浴者 240 人，其中热车间 120 人；
第二班 800 人，使用淋浴者 240 人，其中热车间 120人；
第三班 800 人，使用淋浴者 240 人，其中热车间 120 人。
（2） B 工厂：
生产用水量 10000 m3 /d；
工人总数 4000 人，分 3 班工作，热车间占 10 %；
第一班 1000 人，使用淋浴者 300 人，其中热车间 100 人；
第二班 1500 人，使用淋浴者 350 人，其中热车间 150 人；
第三班 1500 人，使用淋浴者 350 人，其中热车间 150 人。
6、火车站用水量 1200 m3/d。
7、自然概况：
城市土壤种类 粘质砂土 ，冰冻线深度 1.2 m；
地下水位深度 8.5 m，年降水量 836.6 mm；
城市温度：最高温度 39.8℃ ，最低温度 -8.7℃ ，年平均温度 18.2℃ ；主导风向：夏季 东南风 ，冬季 西北风 ；自来水厂处的土质种类 粘质砂土 ；地下水位深度 8.5 m；
8、地面水源：
（1）流量：最大流量 1300 m3/s；最小流量 520 m3/s。（2）最大流速 3.6 m/s。（3）水位：最高水位 58.7 m；常水位 53.9 m；最低水位 44.6 m。
（4）最低水位时的河宽 26.8 m。
9、水源水质分析结果：
编 号
名 称
单 位
分析结果
1
水的臭和味
级
无
2
混浊度
mg/L
80～980
3
色度
度
15
4
总硬度
mg/L
99
碳酸盐硬度
mg/L
60
非碳酸盐硬度
mg/L
39
钙硬度
mg/L
57
镁硬度
mg/L
42
5
PH值
—
6.8～7.4
6
碱度
mg/L
120
7
溶解性固体
mg/L
270
8
水的温度
最高温度
℃
28.7
最低温度
℃
1.3
9
细菌总数
个/mL
4100
10
大肠杆菌
个/mL
360
10、居住区生活用水量逐时变化：
你设计选用的为（ ）
时间
A
B
C
D
E
F
G
0﹣1
1.04
1.10
1.50
3.00
2.14
1.85
1.17
1﹣2
0.95
0.70
1.50
3.20
2.06
1.70
1.16
2﹣3
0.95
0.90
1.50
2.50
2.03
1.38
1.18
3﹣4
1.20
1.10
1.50
2.50
2.12
1.19
1.79
4﹣5
1.65
1.30
0.50
3.50
3.08
1.54
2.82
5﹣6
3.41
3.91
3.50
4.30
3.45
4.14
4.48
6﹣7
6.84
6.61
4.50
4.50
5.50
6.28
6.14
7﹣8
6.84
5.84
5.50
4.90
5.00
6.69
6.68
8﹣9
6.21
7.04
6.25
5.90
5.40
6.36
5.86
9﹣10
6.12
6.69
6.25
5.30
5.30
6.10
5.85
10﹣11
5.58
6.17
6.25
4.90
4.95
5.87
5.44
11﹣12
5.48
6.31
6.25
4.70
4.45
5.16
4.98
12﹣13
4.97
6.62
5.00
4.40
4.21
5.25
5.28
13﹣14
4.81
5.23
5.60
4.10
4.25
5.06
4.66
14﹣15
4.11
5.59
5.60
4.10
3.80
4.10
4.65
15﹣16
4.18
4.76
6.00
4.40
3.31
4.25
5.08
16﹣17
4.52
4.24
6.00
4.30
3.80
4.55
4.51
17﹣18
4.93
5.99
5.50
4.30
4.05
4.34
5.48
18﹣19
5.14
6.97
5.00
4.50
4.40
4.19
5.59
19﹣20
5.66
5.66
4.50
4.50
5.70
4.65
5.30
20﹣21
5.80
3.05
4.30
4.50
6.30
4.80
4.54
21﹣22
4.91
2.01
3.00
4.20
6.35
4.27
3.25
22﹣23
3.05
1.42
3.00
4.20
5.80
4.17
2.55
23﹣24
1.65
0.79
1.50
3.30
2.55
2.11
1.56
设计三
清水池设计
（一）清水池的容积
设计水量为110000
一泵和水厂采用均匀工作制，清水池所需调节容积清水池调节容积百分比见表格：
表4-6 清水池调节容积计算表
时间/h
给水处理供水量%
供水泵站供水量/%
清水池调节容积%
0—1
4.17
1.8

1—2
4.17
1.74

2—3
4.16
1.74

3—4
4.17
1.92

4—5
4.17
2.26

5—6
4.16
3.58

6—7
4.17
6.16

7—8
4.17
6.24

8—9
4.16
5.8

9—10
4.17
5.62

10—11
4.17
5.26

11—12
4.16
5.19

12—13
4.17
4.76

13—14
4.17
4.64

14—15
4.16
4.11

15—16
4.17
4.16

16—17
4.17
4.46

17—18
4.16
4.73

18—19
4.17
4.89

19—20
4.17
5.28

20—21
4.16
5.38

21—22
4.17
4.71

22—23
4.17
3.31

23—24
4.16
2.26

∑
100
100

设计四
河北某中等城市一屠宰厂每天宰杀活牲畜260t，废水量定额为10m3/t，工业废水的总变化系数为1.8，三班制生产，每班8h。最大班职工人数800cap，其中在污染严重车间工作的职工占总人数的40%，使用淋浴人数按该车间人数的85%计；其余60%的职工在一般车间工作，使用淋浴人数按30%计。工厂居住区面积为10ha,人口密度为600cap/ha。各种污水由管道汇集输送到厂区污水处理站，经处理后排入城市污水管道，试计算该屠宰厂的污水设计总流量
设计五
小区污水管网设计
下图为甘肃省某中小城市一个建筑小区的平面图。小区街坊人口密度为350人/ hm2。工厂的工业废水（包括从各车间排出的生活污水和淋浴污水）设计流量为29L/s。工业废水经过局部处理后与生活污水一起由污水管道全部送至污水厂经处理后再排放。工厂工业废水排出口的埋深为2m，试进行该小区污水管道系统的设计。

各街坊面积汇总表
街坊编号
1
2
3
4
5
6
7
街坊面积（hm2）
1.21
1.70
2.08
1.98
2.20
2.20
1.43
街坊编号
1
2
3
4
5
6
7
街坊面积（hm2）
2.40
1.21
2.28
1.45
1.70
2.00
1.80
街坊编号
1
2
3
4
5
6
7
街坊面积（hm2）
1.80
2.20
1.38
2.04
2.04
2.40
2.21
街坊编号
1
2
3
4
5
6
7
街坊面积（hm2）
1.96
2.04
2.40
1.23
1.53
1.71
2.04
