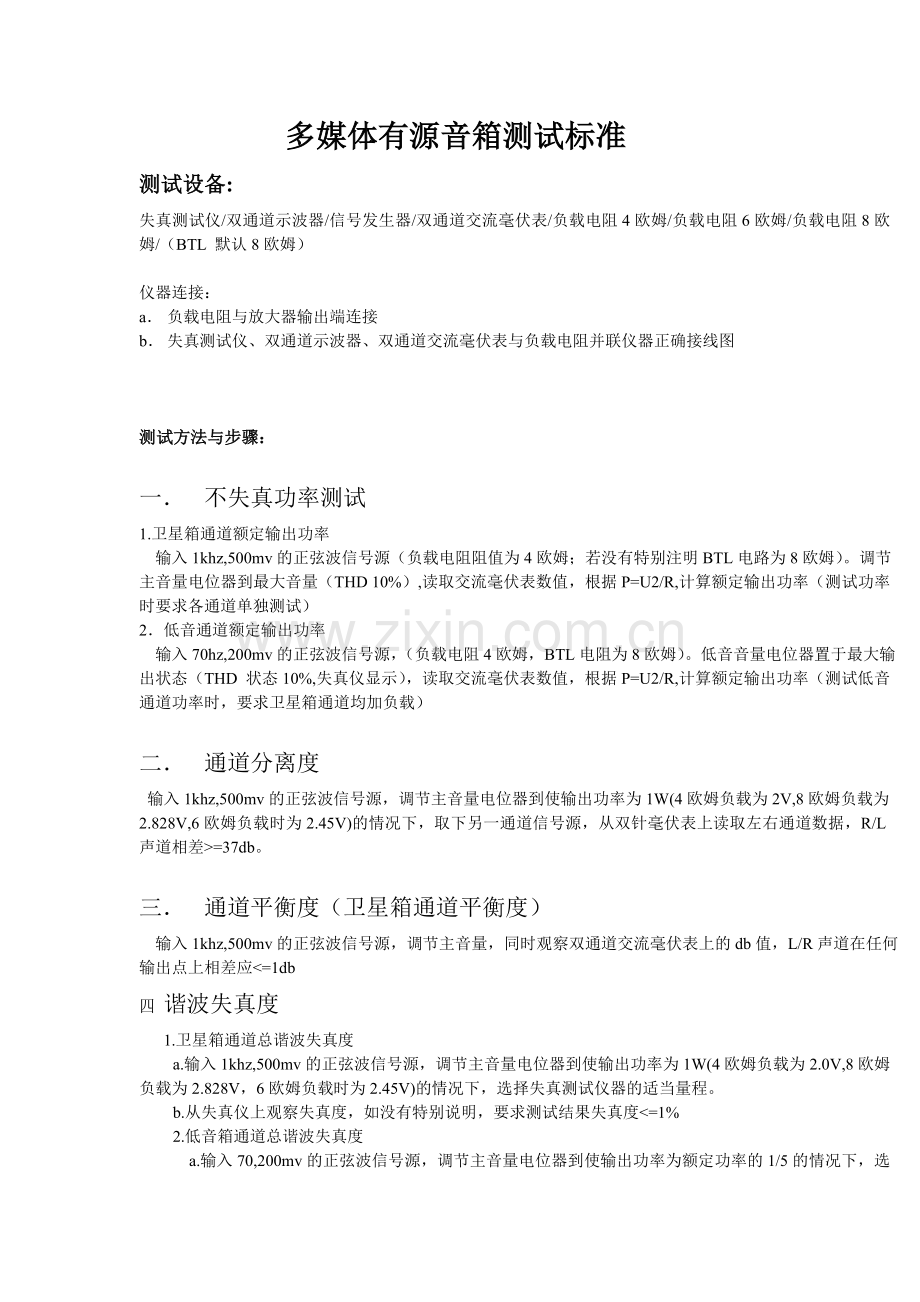

多媒体有源音箱测试标准
测试设备:
失真测试仪/双通道示波器/信号发生器/双通道交流毫伏表/负载电阻4欧姆/负载电阻6欧姆/负载电阻8欧姆/（BTL 默认8欧姆）

仪器连接：
a． 负载电阻与放大器输出端连接
b． 失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图

测试方法与步骤：

一． 不失真功率测试
1.卫星箱通道额定输出功率
输入1khz,500mv的正弦波信号源（负载电阻阻值为4欧姆；若没有特别注明BTL电路为8欧姆）。调节主音量电位器到最大音量（THD 10%）,读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试功率时要求各通道单独测试）
2．低音通道额定输出功率
输入70hz,200mv的正弦波信号源，（负载电阻4欧姆，BTL电阻为8欧姆）。低音音量电位器置于最大输出状态（THD 状态10%,失真仪显示），读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试低音通道功率时，要求卫星箱通道均加负载）

二． 通道分离度
输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2V,8欧姆负载为2.828V,6欧姆负载时为2.45V)的情况下，取下另一通道信号源，从双针毫伏表上读取左右通道数据，R/L声道相差>=37db。

三． 通道平衡度（卫星箱通道平衡度）
输入1khz,500mv的正弦波信号源，调节主音量，同时观察双通道交流毫伏表上的db值，L/R声道在任何输出点上相差应<=1db
四 谐波失真度
1.卫星箱通道总谐波失真度
a.输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2.0V,8欧姆负载为2.828V，6欧姆负载时为2.45V)的情况下，选择失真测试仪器的适当量程。
b.从失真仪上观察失真度，如没有特别说明，要求测试结果失真度<=1%
2.低音箱通道总谐波失真度
a.输入70,200mv的正弦波信号源，调节主音量电位器到使输出功率为额定功率的1/5的情况下，选择失真仪适当量程。
b.从失真仪上观察失真度，如没有特别说明，要求测试结果失真度<=1%
五．信噪比
1.卫星箱通道信噪比
a. 输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2.0V,8欧姆负载为2.828V，6欧姆负载时为2.45V)的状态下，记下此时的电平对数据A
b.去掉信号源
c. 选择双针毫伏表的适当量程，读取电平对数值B,然后计算A、B电平差值即为卫星箱信躁比
d.(线路输入)宽带>=65db
2.低音炮通道信躁比
a. 输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1/5额定输出功率下，记下此时的电平值A
B.取掉信号源
C．选择双针毫伏表的适当量程，读取电平值B,然后计算A/B电平差值即为低音道通信信躁比
d.（线路输入）宽带>=65db
六.最大哼声
1.卫星箱通道最大哼声
a.将主音量电位器置于最大位置
b.取掉信号源
c.选择双针毫伏表适当量程，读取电平值为最大哼声
d.要求最大哼声<=3mv
2.低音炮通道最大哼声
a.将主音量电位器置于最大位置
b.取掉信号源
c.选择双针毫伏表适当量程，读取电平值为最大哼声
d.要求最大哼声<=5mv
七．最小哼声
1．卫星箱放大器最小哼声
a.将主音量电位器关到最小值
b选择双针毫伏表适当量程，读取电平值为最小哼声
c要求最小哼声<=1mv
2.低音箱放大器最小哼声
a.将主音量电位器与低音电位器关到最小值
b选择双针毫伏表适当量程，读取电平值为最小值
d.要求最小哼声<=1mv
八．频率响应
1.卫星箱通道频率响应
a.输入1khz,500mv的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载为2.0V,8欧姆负载为2.828V，6欧姆负载时为2.45V)状态。
b.调节信号发生器，使频率以1khz为基准向低端衰减，同时检测毫伏表，当电平值衰减为-3Db,记下低端频率值
c. 调节信号发生器，使频率以1khz为基准向高端提升，同时检测毫伏表，当电平值衰减为-3Db,记下高端频率值
d. B/C项的频率值即为卫星箱通道的频率响应
2.低音箱通道频率响应
a.输入70hz,200mv的正弦波信号源，让放大器工作在1/5额定功率状态下测试
b.调节信号发生器，使频率以70hz为基准向低端衰减，同时检测毫伏表，当电平值衰减为-3Db,记下低端频率值

c. 调节信号发生器，使频率以70hz为基准向高端提升，同时检测毫伏表，当电平值衰减为-3Db,记下高端频率值。
d.B/C项的频率值即为低音通道频率响应
九．输入灵敏度
1.卫星箱通道输入灵敏度
输入1khz，500mv的正弦波信号源，将放大器主音量电位器旋到最大位置，调整信号源幅度使输出达到额定失真限制输出功率(THD=10%),信号源输出幅度大小即为卫星箱通道输入灵敏度。（测试卫星箱通道输入灵敏度时，要求卫星箱通道均加负载）
2.低音箱通道输入灵敏度
输入70hz,200mv的正弦波信号源，将放大器主音量电位器旋到最大位置，调整信号源幅度使输出额定失真限制输出功率(THD =10%),信号源输出幅度大小即为低音通道输入灵敏度。（测试低音箱通道输入灵敏度时，要求各通道均加负载）
十．输入阻抗
1.卫星箱放大器输入阻抗
a.在信号源输入回路串联一可变电阻器。如下图。

信号发生器
可变电阻器
有源音箱放大器
双踪示波器
交流毫伏表
失真测试仪
负载盒

v

b.将放大器主音量电位器旋到最大，调整信号源幅度使输出达到额定功率状态（THD=10&）
c.改变可变电阻器阻值，使放大器输出衰减6db
d.量测可变电阻器阻值即为输入阻抗
十一。整机功率消耗
信号发生器A
频率1KHZ
电阻4.7K
电阻4.7K
有源音箱放大器
混合信号
信号发生器A
频率70HZ
a. 将两台信号发生器输出端用4.7K电阻隔离混合，一台输出频率为1KHZ,另一台输出频率设为：70HZ. 仪器连接见下示意图。

b. 在有源音箱交流220v输入回路串联一只交流电流表，监测电流大小
c. 将混合后的信号源（信号幅度按不同机型而定）接入放大器输入端
d. 调节信号发生器A,使卫星箱通道输出达到1/8额定失真限制输出功率时的电压值，调节信号发生器B,使低音炮通道输出达到额定失真限制输出功率时的电压值（主音量电位器、低音量电位器置于最大位置）
e. 读取电流表读数，根据公式P=IU计算出整机消耗功率
十二. 高音控制（卫星箱通道）
a. 输入10khz正弦波信号，使放大器工作在1W输出状态，并以双通道毫伏表显示的db值为基准（卫星箱通道的平衡电位器，高音电位器/低音电位器均置于中点位置）
b. 衰减高音电位器，监测双通道毫伏表下降的db值，此数据为高音衰减参数
c. 提升高音电位器，监测双通道毫伏表上升的db值，此数据为高音提升参数
十三. 低音控制（卫星箱通道）
A． 输入100khz正弦波信号，使放大器工作在1W输出状态，并以双通道毫伏表显示的db值为基准；（卫星箱通道的平衡电位器，高音电位器、低音电位器均置于中点位置）
B． 衰减低音电位器，监测双通道毫伏表下降的db值，此数据为低音衰减参数
C． 提升低音电位器，监测双通道毫伏表上升的db值，此数据为低音提升参数
说明：若待测有缘音箱无低音控制功能设计，不用测试此参数
十四. Tone 音调控制；（卫星箱通道）
A. 输入10khz正弦波信号，使放大器工作在1W输出状态，并以双通道毫伏表显示的db值为基准（卫星箱通道的音调电位器置于中点位置）
B. 衰减音调电位器，监测双通道毫伏表下降的db值，此数据为音调衰减参数
C. 提升音调电位器，监测双通道毫伏表上升的db值，此数据为音调提升参数
说明：若待测有源音箱无音调控制功能设计，不用测试此参数
十五 平衡控制：
A． 输入1khz .500mv正弦波信号，使放大器工作在1W输出状态（卫星箱通道的平衡电位器，高音电位器。低音电位器均置于中点位置）
B． 把平衡电位器反时针旋到最小位置，观察双通道交流毫伏表上两指针电平值，两指针读数差值即为平衡控制参数（当平衡电位器顺时针旋到最大位置时的参数应与最小位置的参数相同）平衡控制>=40db
十六：整机温升测试
输入信号源：1khz与70hz的混合双频正弦波信号（2.0通道有源音箱只输入1khz正弦波信号），输入幅度由不同机型的输入灵敏度确定。
负载设置：卫星箱通道连接负载电阻4欧姆（若没有特别说明，BTL电路使用8欧姆负载）
低音通道配接本机型所用喇叭（不同机型喇叭阻抗不同）
温度测试点设置：
1. 功率集成电路
A． 只使用1个单列封装（SIP）功放集成电路，测试点在集成电路上
B． 对于使用两个单列封装（SIP）功率集成电路，若距离较近，测试点取在两集成电路中间位置进行，若距离较远，测试点分别取在两只集成电路上
C． 对于双列DIP封装攻放集成电路，测试点在接地脚上（GND）
2. 整流二极管与整流桥堆
A． 整流电路使用二极管，测试点取在第一个二极管正极
B． 整流电路使用桥堆，测试点取在桥堆正电源输出脚上
测试步骤：
A． 使卫星通道与低音通道均工作在1/8额定输出功率状态
B． 每半小时测试一次温升数据并记录，必须连续4小时进行监测
C． 观察4小时内的温升情况，确保温度恒定。如出现升温，则继续进行温升测试，直到温度恒定为止。
d. 功放集成电路最高温度要求<75度，整流二极管及整流桥堆温度不能超过该型号所规定的最高温度要求。（最高温度要求不包括环境温度）
十七：创新机种喇叭单元及音箱震音，漏气检验标准
检验使用设备：音频扫频仪 电脑声卡音频输出设备
电压和扫频设置计算方法如下：
1． 卫星机
A电压设置，根据卫星喇叭单体功率的1/5计算而得的电压为设置电压
B. 扫频范围，Fmin~20KHZ(Fmin为单体谐振频率的80％)
2.低音炮
a. 电压设置，根据公式Gmain=20lg(V0/VI)计算而得，其中Vo由3/4额定输出功率计算而得。
B．扫频范围,Fmin~20khz (Fmin 为单体谐振频率的80％)
检验项目及要求详见下
机种
品类
规格
监测电压
监测频宽范围
听音距离
目的
Elementl
CR-21BL
副机喇叭单元
F054j-S03
4 欧姆 5W
4.5V
240HZ~20KHZ
0.3M
无杂音 异音 震音
副机箱体

360HZ~20KHZ
无杂音 异音 震音
主机喇叭单元
S1084-S01
8 欧姆 10W
8.9V
80HZ~2.5KHZ
无杂音 异音 震音
主机箱体

无杂音 异音 震音
Elementl2
CR-21BS
副机喇叭单元
F058J-S03
8 欧姆 5W
6.3V
240HZ~20KHZ
无杂音 异音 震音
副机箱体

320HZ~3.5KHZ
无杂音 异音 震音
主机喇叭单元
S2045-N04
4 欧姆 20W
8.9V
60HZ~2.5KHZ
无杂音 异音 震音
主机箱体

无杂音 异音 震音
Moleculel(CR-21AS)
副机喇叭单元
F0843-S29
4欧姆 8W
4.9V
120HZ~20KHZ
无杂音 异音 震音
副机喇叭单元
T054A-S01
4欧姆 5W
4.5V
3000HZ~20KHZ
无杂音 异音 震音
副机箱体

2.5V
150HZ~3.5KHZ
无杂音 异音 震音
主机喇叭单元
S2045-N04
4 欧姆 20W
8.9V
60HZ~2.5KHZ
无杂音 异音 震音
主机箱体

无杂音 异音 震音
Moleculel(CR-51AS)
副机喇叭单元
F0843-S29
4欧姆 8W
4.9V
120HZ~20KHZ
无杂音 异音 震音
副机喇叭单元
T054A-S01
4欧姆 5W
4.5V
3000HZ~20KHZ
无杂音 异音 震音
副机箱体

2.5V
150HZ~3.5KHZ
无杂音 异音 震音
主机喇叭单元
S2045-N04
4 欧姆 20W
8.9V
60HZ~2.5KHZ
无杂音 异音 震音
主机箱体

无杂音 异音 震音

FTC Means:Federal Trade Commission FTC测试（联邦商业测试）
1. 各通道均加载负载（负载大小按不同机型电路确定），输入（1k+70hz）混合信号，使输出工作在1/8额定输出功率状态，在此条件下工作1小时
2. 1小时后，将卫星通道输出达到THD=10%(低音通道不变)工作5分钟
3. 工作记录各通道输出功率
