施工升降机验收记录.doc

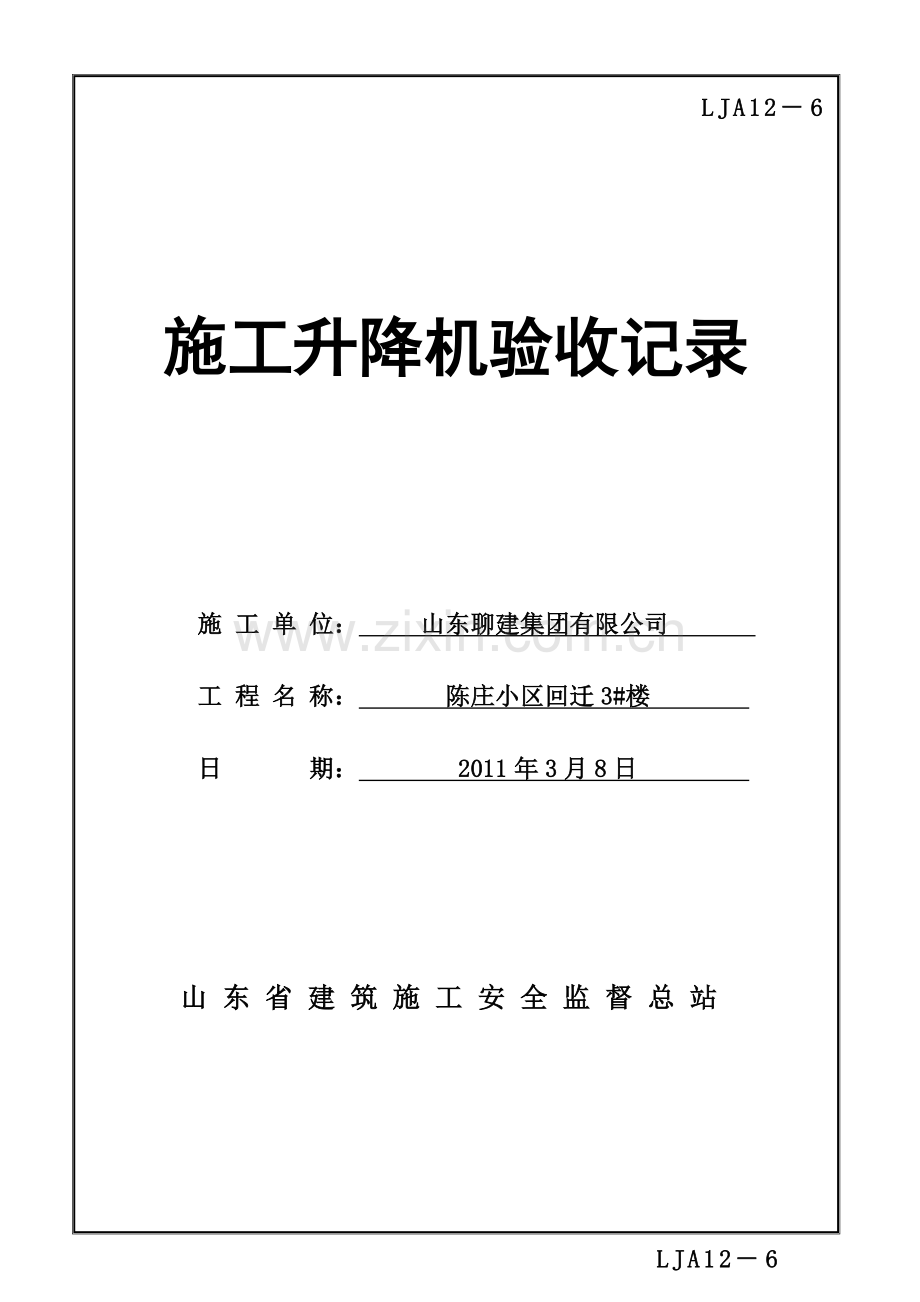

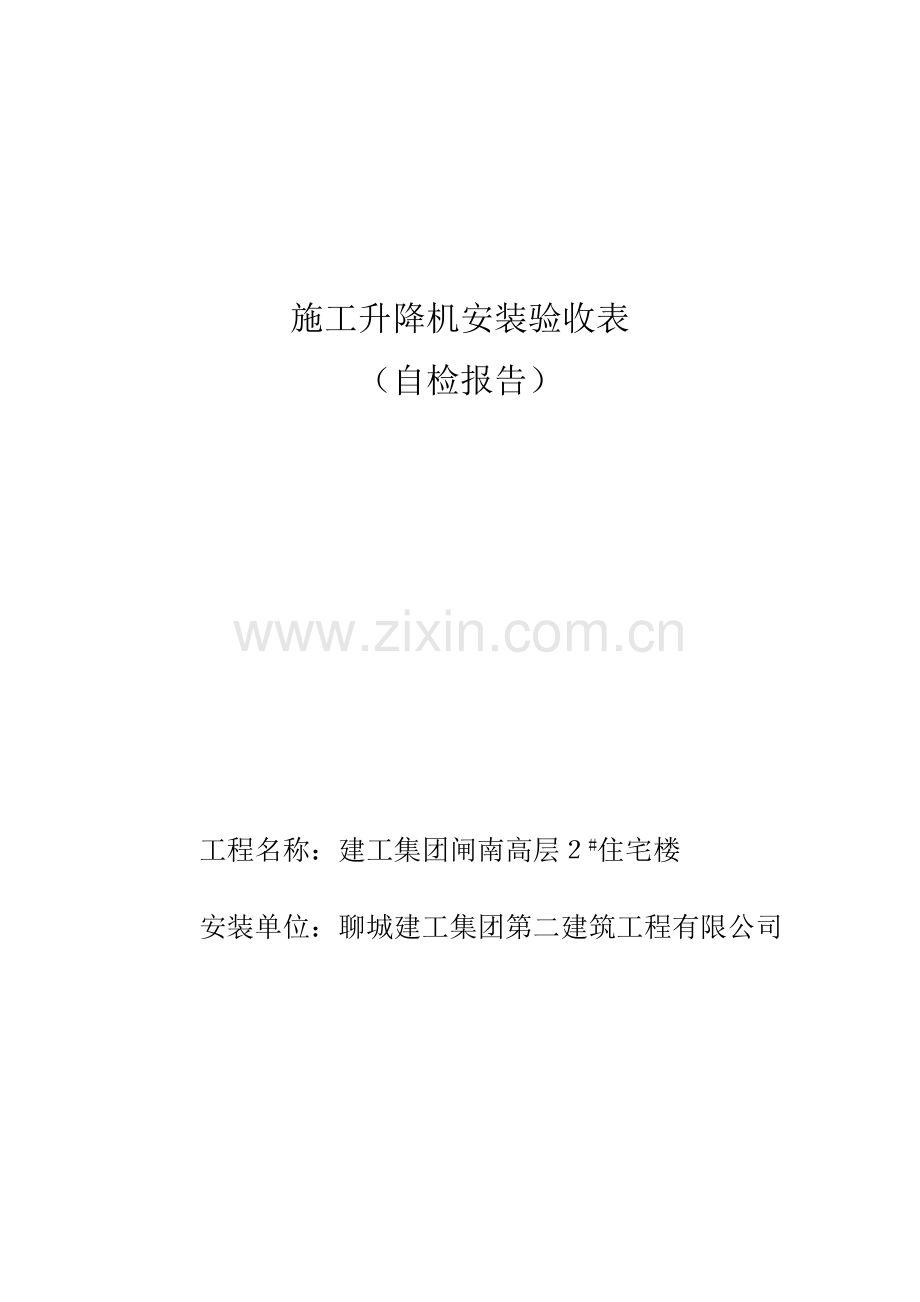

LJA126施工升降机验收记录施 工 单 位： 山东聊建集团有限公司 工 程 名 称： 陈庄小区回迁3#楼 日 期： 2011年3月8日 山东省建筑施工安全监督总站LJA126施工升降机安装验收表（自检报告）工程名称：建工集团闸南高层#住宅楼安装单位：聊城建工集团第二建筑工程有限公司施工升降机安装自检验收报告A1基本信息： 第1页共5页委托编号初检日期复检日期型号SC200/200出厂编号1108223出厂日期2011.8.31委托单位聊城建工集团第二建筑工程有限公司生产单位山东明威起重设备有限公司产权单位山东聊城建工集团有限公司安装单位聊城建工集团第二建筑工程有限公司使用单位聊城建工集团第二建筑工程有限公司工程项目建工集团闸南高层2#住宅楼工程地点聊城市柳园南路路西、闸口南左笼防坠安全器编号035864右笼防坠安全器编号035607标定日期2011.8.25标定日期2011.8.25额定载重量/t22000额定提升速度/(m/min)33设计高度/m检验高度/m样机描述1 传动形式： 单传动 并联双传动 并联三传动2 传动机构位置： 吊笼内 吊笼上方试验环境温度/风速/(m/s)A2检验内容检验项目项目编号检验内容及要求检验结果左笼右笼1一般规定 (有效证件及技术资料)1.1产权单位应提供：1)产权单位营业执照；2）产品合格证；3）产品使用说明书；4）产品生产许可证；5) 山东省设备备案证明。1.2使用单位应提供：1）设备安装、租赁合同；2）设备分布、拆装施工组织设计；3）设备基础等隐蔽工程验收记录；4）设备自检验收报告；5）工程现场及位置平面图。1.3安装单位应提供：1）起重设备安装资质；2）设备拆装记录。1.4安全防坠器（限速器）标定检测报告。2基础2.1基础的设置应能防止积水或有排水设施。2.2基础的设置制作应符合产品说明书的要求。施工升降机安装自检验收报告A1基本信息： 第1页共5页委托编号初检日期复检日期型号SC200/200出厂编号1108225出厂日期2011.9.5委托单位聊城建工集团第二建筑工程有限公司生产单位山东明威起重设备有限公司产权单位山东聊城建工集团有限公司安装单位聊城建工集团第二建筑工程有限公司使用单位聊城建工集团第二建筑工程有限公司工程项目建工集团闸南高层1#住宅楼工程地点聊城市柳园南路路西、闸口南左笼防坠安全器编号035502右笼防坠安全器编号035476标定日期2011.8.22标定日期2011.8.22额定载重量/t22000额定提升速度/(m/min)33设计高度/m检验高度/m样机描述3 传动形式： 单传动 并联双传动 并联三传动4 传动机构位置： 吊笼内 吊笼上方试验环境温度/风速/(m/s)A2检验内容检验项目项目编号检验内容及要求检验结果左笼右笼1一般规定 (有效证件及技术资料)1.1产权单位应提供：1)产权单位营业执照；2）产品合格证；3）产品使用说明书；4）产品生产许可证；5) 山东省设备备案证明。1.2使用单位应提供：1）设备安装、租赁合同；2）设备分布、拆装施工组织设计；3）设备基础等隐蔽工程验收记录；4）设备自检验收报告；5）工程现场及位置平面图。1.3安装单位应提供：1）起重设备安装资质；2）设备拆装记录。1.4安全防坠器（限速器）标定检测报告。2基础2.1基础的设置应能防止积水或有排水设施。2.2基础的设置制作应符合产品说明书的要求。施工升降机安装自检验收报告 第2页共5页检验项目项目编号检验内容及要求检验结果左笼右笼3防护围栏3.1吊笼(a)和对重(b)升降通道周围应设置防护围栏。a: b: a: b: 3.2地面防护围栏的高度：a)地面防护围栏的高度不低于1.8 m；b)对钢丝绳式货用施工升降机，高度不应低于1.5 m。a: b: a: b: 3.3围栏登机门应装有机械锁止装置(a)和电气安全开关(b)，使吊笼只有位于底部规定位置时，围栏登机门才能开启，且在门开启后吊笼不能起动。a: b: a: b: 4吊笼4.1吊笼顶部及除门以外的侧面应有围护。4.2吊笼门应设置机械锁止装置(a)和电气安全开关(b)，只有当门完全关闭后，吊笼才能启动。a: b: a: b: 4.3吊笼门应装机械锁钩以保证运行时不会自动打开。4.4如果吊笼顶作为安装、拆卸、维修的平台或设有天窗，则顶板应抗滑且周围应设护栏。a) 该护栏的高度不小于1.1 m，护栏的中间高度应设横杆；b) 踢脚板高度不小于l00 mm；c) 护栏与顶板边缘的距离不应大于100 mm；a：b：c：a：b：c：4.5封闭式吊笼顶部应有紧急出口(a)，并配有专用扶梯(b)。出口面积不应小于0.4 m 0.6 m(c)，出口应装有向外开启的活板门(d)，并应设电气安全开关，当门打开时，吊笼不能启动(e)。a：b：c：d：e：a：b：c：d：e：4.6封闭式吊笼内应有永久性的电气照明，在外接电源断电时，应有应急照明。4.7吊笼内的噪声不应大于下表的规定，dB(A)a：b：c：a：b：c：单传动(a)并联双传动(b)并联三传动(c)8586875钢结构5.1导轨架轴心线全高对底座水平基准面的安装垂直度公差值应符合下表的规定：架设高度/m7070100100150150200200垂直度偏差/mm架设高度1/100070901101305.2主要结构件无扭曲、变形、裂纹和严重锈蚀，焊缝应无明显可见的焊接缺陷。施工升降机安装自检验收报告 第3页共5页检验项目项目编号检验内容及要求检验结果左笼右笼续5钢结构5.3紧固件应安装正确且无缺陷和明显松动。5.4导轨架的高度超过最大独立高度时应设有附着装置，附墙架金属结构应完好无损，固定可靠，附墙架间距及附着距离应符合说明书要求。6层门走台6.1各停层处应设置层门。6.2层门不应突出到吊笼的升降通道上。7钢丝绳7.11.钢丝绳绳端固定应牢固、可靠。A) 绳夹固定时，绳夹夹座扣在钢丝绳的工作段，U型螺栓扣在钢丝绳尾端，不得正反交错布置。绳夹数量：绳径18 mm时不少于3个、1826 mm时不少于4个。绳夹间距等于67倍绳径，绳尾端应采用细钢丝捆扎。B) 用压板固定时应可靠，卷筒上的绳端固定装置应有防松或自紧的功能。a: b: a: b: 2. 钢丝绳在放出最大工作长度后，卷筒上的钢丝绳至少应保留3圈。3.钢丝绳的规格、型号应符合设计要求，与滑轮和卷筒相匹配，并正确穿绕。钢丝绳应润滑良好。不应与金属结构磨擦。4.钢丝绳不应有扭结、压扁、弯折、断股、笼状畸变、断芯等变形现象。5.钢丝绳直径减小量不应大于公称直径的7%。6.钢丝绳断丝数不应超过GB/T5972规定的数值。7.2人货两用施工升降机悬挂对重用的钢丝绳不应少于两根，且相互独立。8滑轮8.1滑轮应转动良好，出现下列情况应报废：(a)出现裂纹、轮缘破损等损伤钢丝绳的缺陷；(b)轮槽壁厚磨损达原壁厚的20%；(c)轮槽底部直径减少量达钢丝绳直径的50%或槽低出现沟槽。8.2所有滑轮、滑轮组均应有钢丝绳防脱装置，该装置与滑轮外缘的间隙不应大于钢丝绳直径的20，且不大于3 mm。9传动系统9.1传动系统的零部件应有防护罩等安全防护设施。且其防护设施应便于维修检查。9.2对SC型施工升降机，其传动齿轮、防坠安全器的齿轮与齿条啮合时接触长度沿齿高不得小于40%，沿齿长不得小于50%。9.3标准节上的齿条连接应牢固，相邻两齿条的对接处，沿齿高方向的阶差不应大于0.3 mm。施工升降机安装自检验收报告 第4页共5页检验项目项目编号检验内容及要求检验结果左笼右笼10导向与缓冲装置10.1吊笼与对重的导向应正确可靠，吊笼采用滚轮导向(a)，对重采用滚轮或滑靴导向(b)。a: b: a: b: 10.2导向轮轮子连接及润滑良好，导向灵活，无明显偏摆倾侧现象。10.3人货两用或额定载重量在400 kg以上的货用施工升降机，其底架上应设置吊笼(a)和对重(b)用缓冲器。a: b: a: b: 10.4当吊笼停在完全压缩的缓冲器上时，对重上面的越程余量不应小于0.5 m。11制动器11.1传动系统应设常闭式制动器，制动器动作应灵活，工作可靠。11.2人货两用施工升降机制动器应具有手动松闸功能，并保证手动施加的作用力一旦撤除，制动器立即恢复动作。11.3当采用两套或两套以上的独立传动系统时，每套传动系统均应具备各自独立的制动器。11.4制动器的零部件不应有明显可见的裂纹，过度磨损，塑性变形，缺件等缺陷。瓦块式制动片磨损达原厚度的50%或露出铆钉应报废，制动轮凸凹不平不得大于1.5 mm。12安全装置12.1吊笼应设有防坠安全器和安全钩。防坠安全器应能保证当吊笼出现不正常超速运行时及时动作，将吊笼制停；安全钩应能防止吊笼脱离导轨架或防坠安全器输出端齿轮脱离齿条。防坠安全器动作时，设在安全器上的安全开关应将电动机和制动器电路断开。12.2有对重的施工升降机，当对重质量大于吊笼质量时，应加设对重的防坠安全器。12.3防坠安全器出厂后动作速度不得随意调整，铅封或漆封应完好无损，动作速度标定有效期限为1年。12.4应装有超载保护装置，该装置应对吊笼内载荷、吊笼顶部载荷有效。12.5施工升降机必须设置自动复位型的上、下行程限位开关。12.6升降机必须设置极限开关，吊笼运行超出限位开关和越程后，极限开关须切断总电源，使吊笼停止。极限开关为非自动复位型，其动作后必须手动复位才能使吊笼重新启动。12.7 上限位开关的安装位置：a)当提升速度小于0.8 m/s时，上部安全距离L不得小于1.8 m。b)当提升速度大于0.8 m/s时，上部安全距离L=(1.8 +0.1v2)m。a: b: a: b: 12.8下限位开关的安装位置：应保证吊笼在额定载荷下降时触板触发下限位开关，使吊笼停止，此时触板离触发下极限开关还应有一定的行程。施工升降机安装自检验收报告 第5页共5页检验项目项目编号检验内容及要求检验结果左笼右笼12.9上限位与上极限开关之间的越程距离齿轮齿条传动的不小于0.15 m，钢丝绳传动的不小于0.5 m。12.10下极限开关在正常工作状态下，吊笼碰到缓冲器之前，触板应首先触发下极限开关。12.11采用单根提升钢丝绳的升降机或对重钢丝绳应设置防松绳开关，当升降机出现松、断绳时，该开关应立即切断控制电路，制动器制动。13电气系统13.1施工升降机应有主电路各相绝缘的手动开关，该开关应设在便于操作之处，开关手柄应为单向打开式，在“关”的位置上可以锁住。13.2电路中应装有熔断器或断路器，电缆在升降机运行时，应自由拖行，不受阻碍。13.3电气设备应装设防止外界干扰及雨、雪、混凝土、砂浆等物质的影响。13.4施工升降机电气设备系统的金属外壳均应接地，接地电阻不超过4 。3.0 13.5吊笼上下运行接触器应电气联锁。13.6吊笼应设有检修或拆装时在顶部使用的控制盒，对多速升降机只允许吊笼以低速运行，在使用吊笼顶部控制盒时，其它操作装置均不起作用，但吊笼的安全装置仍起保护作用，控制盒应安装非自动复位的急停开关(货用施工升降机除外)。13.7施工升降机的控制、照明、信号回路的对地绝缘电阻不应小于0.5 M，动力电路的绝缘电阻不应小于1 M。13.8电路应设有相序和断相保护器及过载保护器。13.9在操纵位置上应标明控制元件的用途和动作方向。13.10操作控制应安装非自行复位的急停开关。结论工程科： 安装单位：施工技术负责人： 年 月 日 施工升降机 基础验收表 工程名称陈庄小区回迁3#住宅楼规格型号SC200/200设备编号1107184备案编号鲁PO-S00056制造单位山东明威起重设备有限公司基础基础与建筑物平面图(注明各测试点)测 试 要 求测 试 结 果基础结构型式及地脚螺栓（支腿）分布符合说明书要求符合说明书要求基础水平面超侧，平面度符合说明书要求（数值）平面度3mm，符合说明书要求基础承载力符合本机说明书要求（数值）符合本机说明书要求基础混凝土强度应符合本机说明书要求（数值）符合本机说明书要求基础应设排水沟，保证基础没有积水设排水沟，基础无积水验收结论工程科：施工技术负责人： 年 月 日注：此表适用于塔吊、物料提升机、外用电梯。 此表后附基础与建筑的平面图、地基隐蔽工程验收记录、钢筋隐蔽工程验收表、混凝土试验报告。 施工升降机安装、拆卸过程记录 建工集团闸南高层2#住宅楼工程于2011年9月4日开始由2名钢筋工绑扎施工升降机基础钢筋，4名木工支设基础模板，经施工单位、监理单位验收施工升降机基础钢筋、模板合格后，由6名砼进行浇筑C30基础砼。于2011年9月16日、9月17日、9月20日由聊城建工集团第二建筑工程有限公司4名安拆人员（许东海、张保朝、孙庆泉、桑胜彬）开始进行安装SC200/200型施工升降机1台，配备20t汽车吊1台，由生产厂家山东明威起重设备有限公司技术员进行指导安装，2011年9月21日安装完毕，9月22日进行调试、试运转，自检合格，可以使用。 施工升降机安装自检验收表序号验收项目验收结果结论1所有零部件齐全合格2所有限位器灵敏可靠合格3所有螺栓紧固合格4主要焊缝已检查合格5传动减速机加涡轮油已加合格6基础符合图纸合格7传动系统防雨有防雨罩合格8开口销已安装齐全合格9安全装置齐全有效合格10安全防坠器试验已做，符合要求合格11吊笼运行平稳，起、制动正常合格12电气绝缘良好，符合要求合格 13传动间隙已调节，传动良好合格安装单位：监理单位：产权单位：施工单位： 施工升降机安装验收表 （一）工程名称陈庄小区回迁3#住宅楼规格型号SC200/200设备编号1107184备案编号鲁PO-S00056制造单位山东明威起重设备有限公司验 收 项 目 及 要 求 验收结果基础基础应按说明书的要求进行施工：基础周围应有排水设施，吊笼和对重升降通道周围应设地面防护围栏，高度不应低于1.8米，围栏门口应有符合要求的防护棚，防护棚搭设费用坠落半径要求，且防雨防砸，悬挂吊笼限载人数和重量标牌。符合要求围栏登机门应装有机械锁止装置和电器安全开关，使吊笼只有位于底部规定位置时，围栏登机门才能开启，且在门开启后吊笼停车不能启动。符合要求停层停层平台搭设符合要求且不与脚手架连接，各停层应设置定型化层门，应能保证待上吊笼人员不能打开。停层应设置高度不小于1.1米的防护栏杆。符合要求装载和卸载时，吊笼门框外缘与登机平台边缘之间的水平距离不应大于50mm。水平距离40mm。吊笼吊笼顶部应有紧急出口，并配有专用扶梯，吊笼门、顶部应有电气或机械连锁装置，只有当各吊笼门、顶门安全关闭后，吊笼才能启动。符合要求吊笼顶部顶板应抗滑周围应有不低于1.1米的围护。符合要求安全装置防坠安全器只能在有效地标定期限内使用，有效标定期限不应超过一年。吊笼每次安装时应做防坠落试验，以后至少每三个月做一次坠落试验。并填写试验记录。符合要求必须设置自动复位的上、下限位开关且灵敏可靠，当起升速度小于0.8m/s时，吊笼触发上限位开关后留有的上部安全距离不得小于1.8m，当速度大于0.8m/s时，上部安全记录等于1.8+0.1V（m）符合要求必须设置不能自动复位的上、下极限开关，当吊笼运行超出限位开关后，极限开关将切断总电源时吊笼停车，上极限开关的安装位置与上限位开关之间的越程距离为0.15m，下极限开关的安装位置应保证吊笼在碰到缓冲器之前下极限开关先动作。符合要求吊笼应设置安全钩，并安装牢固，防止当出现事故时吊笼脱离导轨架。吊笼已设置安全钩，并安装牢固极限开关不应与限位开关共用一个触发元件。符合要求应装有超载保护装置，该装置应对吊笼内、顶载荷均有效。对销轴传感器超载保护装置还应加设防轴剪断保护措施。符合要求防冒顶措施，应将架体最上端一节标准节去齿条，且以一般标准节有明显颜色区分。符合要求施工升降机安装验收表 （二）验 收 项 目 及 要 求 验收结果传动系统运转正常、平稳、无明显冲击、振动及油箱漏油等异常现象，应设常闭式制动器并可靠。运转正常、平稳电气电缆在吊笼运动中应自由拖行不受阻碍。电缆在吊笼运动中不受阻碍应有可自锁的红色手动急停开关，并便于操作。便于操作金属结构和电气的金属外壳均应接地，接地电阻不超过4，电机及电气元件的对地绝缘电阻应不小于0.5M，电气线路的对地绝缘电阻应不小于10.5M（数值）接地电阻为3，对地绝缘电阻1M，电气线路的对地绝缘电阻应不小于12M控制电路应设有相序和断错相保护器及过载保护器。均设置联络措施，应能实现司机与停层、地面人员的可靠联络。司机与停层、地面人员有可靠联络金属结构主要结构件无缺件，无塑性变形和其他形式的破坏，紧固件应无缺陷或明显松动。符合要求架体高度超过最大独立高度时应设附着装置，附墙架应符合说明书要求。附墙架符合说明书要求。导轨架轴心线对底架水平基面的安装垂直度公差值不大于（架高70-100m）公差值不大于70mm，（架高100-150m）公差值不大于90mm，（架高150-200m）公差值不大于110mm。20mm主要受力件焊缝无漏焊、裂纹等缺陷。无缺陷缓冲器吊笼、对重底部均应安装缓冲装置。均已安装缓冲装置。钢丝绳钢丝绳端部应固定可靠，绳卡数量和间距应符合要求，断绳保护装置灵敏可靠。钢丝绳端部固定可靠，绳卡数量和间距符合要求，断绳保护装置灵敏可靠。空载试验吊笼应启、制动正常，运行平稳，无异常声音运行平稳，无异常声音载荷试验吊笼应启、制动正常，运行平稳，无异常声音验收结论工程科：施工技术负责人： 年 月 日 施工升降机自检报告工程名称陈庄小区回迁3#住宅楼规格型号SC200/200设备编号1107184备案编号鲁PO-S00056制造单位山东明威起重设备有限公司序号项类项目编号检验项目标准要求检验结果结论11.技术资料1.1名牌及标志齐全符合相关标准符合合格21.2专用工具及备件齐全、与装箱单符合符合合格31.3使用说明书、合格证及装箱单齐全有效符合合格42外观质量检验2.1目测焊缝应平整、饱满、氧化皮除尽、不应有漏焊、裂纹、加渣、咬边、弧坑、烧穿及未焊透等缺陷。符合合格52.2紧固件充分紧固，并牢固锁定符合合格62.3涂漆应均匀，无漏涂、流淌、涂层无皱皮、脱皮、气泡等。符合合格72.4铸件表面光洁平整，不得有沙眼、包砂、气孔、冒口。符合合格82.5传动齿轮等冲油部件不允许有滴油现象符合合格93.传动系统3.1额载，传动齿轮、防坠安全器、齿轮齿条装配精度齿面侧隙0.2-0.5mm，接触长度：齿高方向40%，齿长方向50%。0.5mm齿高方向60%齿长方向90%合格103.2安装工况，静态超载10min内不应有任何下滑无合格114.导轨标准节4.1每节装配应能不用锤击等强制方法顺利装配顺利合格124.2立管接缝处错位阶差0.8mm0.5mm合格134.3齿条连接处周节误差0.6mm0.4mm合格144.4齿高方向阶差0.3mm0.3mm合格施工升降机自检报告序号项类项目编号检验项目标准要求检验结果结论155.吊笼5.1净空高度2m2.1m合格165.2承载量及吊耳焊缝符合2.1项要求和图纸标准的尺寸要求符合合格175.3门联锁装置灵活有效灵活有效合格185.4转动部位和滑动部位应加润滑脂，运动灵活，无卡滞现象符合合格195.5笼门开启有效高度1.8m1.85m合格205.6顶板、底板与吊笼骨架应焊接牢固符合合格216.电器6.1主电路控制电路接线符合有关电气标准规定符合合格226.2电气元件质量符合国家有关标准符合合格236.3电动机电气元件对地绝缘电阻0.5M10M合格246.4电气线路，对地绝缘电阻1M12M合格257.运行7.1吊笼空载运行应起、制动正常，运行平稳、无异常响声符合合格267.2吊笼额载偏心运行应起、制动正常，运行平稳、无异常响声符合合格277.3额载运行中，减速器油升温60K50K合格287.4提升速度误差8%-5%合格297.5超载均布应运行平稳，起、制动正常，无异常声音符合合格施工升降机自检报告序号项类项目编号检验项目标准要求检验结果结论308.安全装置8.1吊笼门连锁装置，围栏门机电连锁装置，上下限位器和极限开关急停开关均应动作正常符合 合格318.2各缓冲器齐全、位置正确，功能齐全符合合格328.3坠落试验制动距离0.25-1.2m0.25m合格338.4防坠安全器动作时电器连锁开关也动作动作合格348.5防坠安全器动作，检查吊笼停止后机构无任何损坏，水平偏差改变值31mm/m符合合格358.6导轨架垂直度1/1000架设高度符合合格验收结论安装单位使用单位监理单位产权单位日前日前施工升降机防坠安全期坠落试验记录工程名称：陈庄小区回迁3#住宅楼试验日期升降机型号SC200/200生产厂家山东明威起重设备有限公司编号1107184防坠器型号SAJ40-1.2生产厂家南通兴翔摩擦机电有限公司编号033738033840标定单位标定时间有效期试验步骤：制动距离： m 结论：试验人员：参验单位产权单位盖章：安装单位盖章：施工单位盖章：监理单位盖章：注：此表安装时试验填写，以后至少每3个月使用一次。施工升降机防坠安全期坠落试验记录工程名称：陈庄小区回迁3#住宅楼试验日期升降机型号SC200/200生产厂家山东明威起重设备有限公司编号1107184超载保护器型号生产厂家编号试验砝码组成防轴剪断措施是否符合要求试验过程加载重量超载保护器和升降机状态吨吨吨结论：试验人员：参验单位产权单位盖章：安装单位盖章：施工单位盖章：监理单位盖章：
