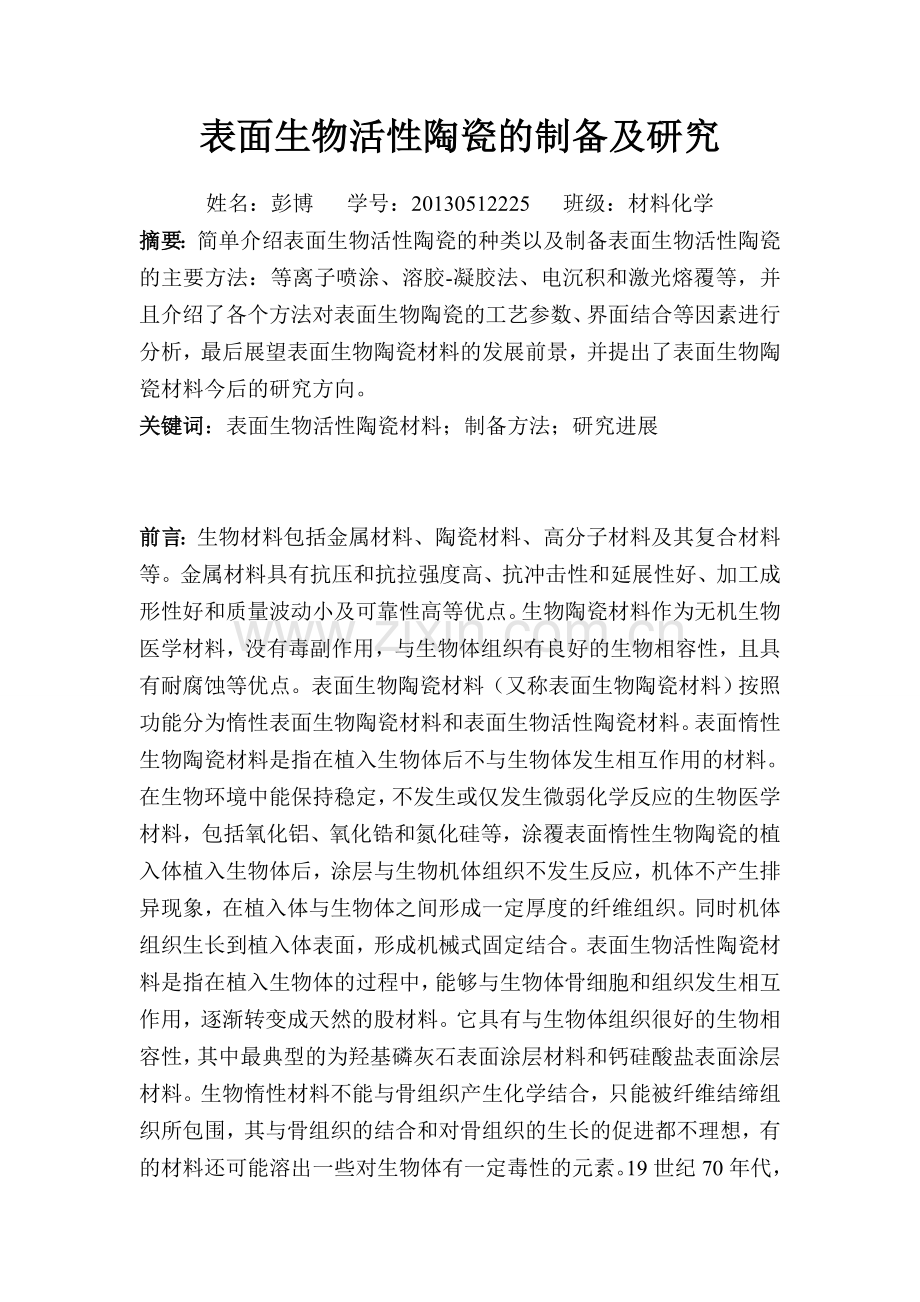

表面生物活性陶瓷的制备及研究姓名：彭博 学号：20130512225 班级：材料化学摘要：简单介绍表面生物活性陶瓷的种类以及制备表面生物活性陶瓷的主要方法：等离子喷涂、溶胶-凝胶法、电沉积和激光熔覆等，并且介绍了各个方法对表面生物陶瓷的工艺参数、界面结合等因素进行分析，最后展望表面生物陶瓷材料的发展前景，并提出了表面生物陶瓷材料今后的研究方向。关键词：表面生物活性陶瓷材料；制备方法；研究进展前言：生物材料包括金属材料、陶瓷材料、高分子材料及其复合材料等。金属材料具有抗压和抗拉强度高、抗冲击性和延展性好、加工成形性好和质量波动小及可靠性高等优点。生物陶瓷材料作为无机生物医学材料，没有毒副作用，与生物体组织有良好的生物相容性，且具有耐腐蚀等优点。表面生物陶瓷材料（又称表面生物陶瓷材料）按照功能分为惰性表面生物陶瓷材料和表面生物活性陶瓷材料。表面惰性生物陶瓷材料是指在植入生物体后不与生物体发生相互作用的材料。在生物环境中能保持稳定，不发生或仅发生微弱化学反应的生物医学材料，包括氧化铝、氧化锆和氮化硅等，涂覆表面惰性生物陶瓷的植入体植入生物体后，涂层与生物机体组织不发生反应，机体不产生排异现象，在植入体与生物体之间形成一定厚度的纤维组织。同时机体组织生长到植入体表面，形成机械式固定结合。表面生物活性陶瓷材料是指在植入生物体的过程中，能够与生物体骨细胞和组织发生相互作用，逐渐转变成天然的股材料。它具有与生物体组织很好的生物相容性，其中最典型的为羟基磷灰石表面涂层材料和钙硅酸盐表面涂层材料。生物惰性材料不能与骨组织产生化学结合，只能被纤维结缔组织所包围，其与骨组织的结合和对骨组织的生长的促进都不理想，有的材料还可能溶出一些对生物体有一定毒性的元素。19世纪70年代，科学家开始将生物活性材料用于人工骨材料1，其中应用最广泛的是羟基磷灰石生物活性陶瓷，它是人体硬组织中主要的无极成分，与生物组织有良好的生物相容性，并能与骨组织形成骨性结合。与表面生物惰性材料形成鲜明的对比，更加说明了生物活性陶瓷的特性及研究意义。本文主要介绍表面生物活性陶瓷的种类、性能遗迹等离子喷涂、溶胶-凝胶法、电沉积及激光熔覆等主要制备方法2。一、 表面生物活性陶瓷的种类【1.1】羟基磷灰石材料 人体骨中主要成分是M10(RO4)6(OH)2,其中M主要成分为Ca，R的主要成分为P，其结晶结构完整且为细长针状结构。羟基磷灰石Ca10(PO4)6(OH)2（简称HA）属流放晶系，其与人体骨中的无机物结构相同，植入人体后无毒、无体外排异反应，具有良好的生物活性和生物相容性3，是理想的人体骨替代材料。关于HA涂层制备过程中的物理化学变化，目前亦取得一些显著成果。例如，等离子喷涂制备羟基磷灰石涂层过程中，羟基磷灰石粉料被高温等离子体(火焰温度高达100000K)加热并熔化，部分羟基磷灰石分解为Ca10(PO4)6O、-磷酸三钙-Ca3(PO4)2、-磷酸三钙-Ca3(PO4)2、磷酸四钙(Ca4P2O9)、CaO遗迹无定形相。【1.2】钙硅酸盐材料 自1969年L LHench发现某些组成的玻璃能同骨骼形成化学键合以来，生物活性玻璃和-W玻璃陶瓷已被广泛地应用于骨组织的修复和重建。发现在模拟体液中，CaO-SiO2基玻璃表面能形成骨磷灰石层，而CaO-P2O5基玻璃表面没有骨磷灰石生成，意味着CaO和SiO2成分是生物活性玻璃在体内与骨发生化学键合的主要原因。硅灰石的化学分子式为CaSiO3，其理论组成为48.3CaO和51.7SiO2。因此，硅灰石在体液中也应具有生物活性，并能诱导骨磷灰石在其表面形成。PSiihorpannnn等4发现在模拟体液中CaSiO3陶瓷表面骨磷灰石的形成速度比其他生物玻璃和玻璃陶瓷更快。Liu X Y等5采用等离子火焰球化商用硅灰石粉末(d为10100m)，以TiC4合金作为基体材料，制备了硅灰石涂层。硅灰石涂层在TiC4基体上的拉伸结合强度为42.8MPa。二、 制备表面生物活性陶瓷的方法 【2.1】等离子体喷涂技术 等离子喷涂法6是迄今为止研究最为广泛的制备表面生物陶瓷的方法。该技术利用等离子枪产生等离子流将生物陶瓷粉料高温加热熔融或接近熔融状态，高速喷至金属基体表面形成涂层。它能在基体与涂层之间提供很高的结合力，并能获得覆盖完整的涂层4054m。但由于等离子喷涂制备陶瓷涂层的过程中等弧高达1000C以上，所以冷却时金属基体与涂层的界面存在很高的残余热应力和缺陷的集中，使得材料的破坏通常发生在界面处，不利于涂层的稳定且涂层与基体界面主要是机械咬合，结合强度也相应受到制约。另外等离子喷涂涂层与金属基体间物理性能差别较大，在界面处会产生较大的内应力，从而降低了涂层与基体的结合强度。Yang7等采用等离子体喷涂技术在Ti和CoCrMo合金上制备了高强度的ZrO2涂层。研究表明：在钛合金基体上3Y2O3，稳定的ZrO2涂层结合强度为32MPa，而4GeO2稳定的ZrO2涂层结合强度可达68MPa，这是因为4GeO2稳定的ZrO2涂层中四方相ZrO2粒径较小，涂层的稳定性较好。Lu8-11等利用后处理技术对等离子体喷涂纳米TiO2涂层进行生物活化处理，获得了既具有良好生物活性和生物相容性，又与钛合金基体结合良好的TiO2涂层。近年来发展了在铝合金表面等离子喷涂生物活性梯度涂层的研究，在基体与羟基磷灰石之间形成一个化学组成梯度变化的过渡区域，大大降低了界面处的应力，提高了界面结合强度。Lu等12-15采用等离子体喷涂技术，成功制备了硅灰石和硅酸二涂层，另外对透辉石涂层也进行初步探查，并对这些涂层材料的生物活性和生物相容性进行了探讨，说明利用等离子体喷涂的硅灰石涂层、硅酸二钙涂层和透辉石涂层都具有良好的生物活性和生物相容性。【2.2】激光熔覆法 激光熔覆技术已成为制备各种功能涂层材料的有效手段之一，其最显著的特点就是涂层与基体之间能形成牢固的冶金结合，且熔覆层成分和稀释度可控。界面作为金属基生物活性陶瓷涂层极为重要的组成部分，其结构和性能对涂层稳定性及寿命起着决定性作用。因此，研究金属基生物活性陶瓷涂层界面的组织结构、结合机制及残余应力分布对获得高性能涂层尤为重要16。郑敏等16对熔覆层和界面的显微组织、相组成及成分等进行了研究，并重点分析激光熔覆生物陶瓷复合涂层的界面形貌、结合状态及残余应力分布。邓迟等17用X-射线衍射和能谱分析方法检测了表面生物陶瓷和涂层与界面的物相及成分分布，结果显示涂层内和涂层与基材间出现了新相，这表明其中发生了复杂的化学冶金反应，适当的激光熔覆工艺、涂层及基体的物性三者确定了化学冶金反应发生。在这些条件作用下，涂层内合成了具有生物活性的钙磷陶瓷，形成了牢固的界面。高家诚等18先用高能激光束辐射预置于钛表面的陶瓷粉末，在金属表面原位合成生物陶瓷成分，再用X-射线衍射表征了涂层材料，测定了涂层与界面的结合强度。结果表明：获得的涂层的成分为生物陶瓷成分，其中的主要成分为羟基磷灰石(HA)，涂层与基材获得的界面强度达到4296MPa，界面有较好的改善。张亚平19等在经过渡层预处理的TC 铝合金表面上预置设定配比的CaHPO4、CaCO3混合粉末，比较少量Y2O3粉末对合成与涂砚表面生物陶瓷的影响。经优化激光工艺处理后，成功地实现一步激光束合成与涂砚表面生物陶瓷。该涂层具有优良的力学性能，且改善了植人材料弹性模量与生物硬组织的匹配性。Y2O3，对表面生物陶瓷的合成及性能改善均有重要作用。王勇等20测试了激光熔覆表面生物陶瓷与基体的结合强度、涂层抗弯、抗拉和抗压强度，并计算了弹性模量。结果表明，稀土能够提高涂层与基体的结合强度、抗弯及抗拉强度，但降低了涂层的抗压强度。稀土在激光熔覆条件下充分扩散传质弥散分布于涂层熔池内，分散的稀土颗粒促进晶体形核和成长，细化晶粒，强化涂层。激光熔覆涂层复合材料能满足生理条件下的强度要求。激光是一种能量高度集中的能源，利用激光束对材料表面的局部区域进行加热、熔化，进行激光熔覆原位合成与涂覆羟基磷灰石(HA)等生物陶瓷的方法，由于合成生物陶瓷成分效率高，工艺新颖，操作方便而引起同行的关注。【2.3】燃烧合成法 燃烧合成是一种制备生物涂层的新工艺，具有较大的优点21：燃烧温度高，反应速度快，工艺简单，设备要求低，生产率高，不受基体形状和大小的限制，可在复杂表面合成厚度均匀的陶瓷涂层等。国外已有报道采用溶液燃烧合成制备生物陶瓷粉末。在此基础上，拟开发溶液燃烧合成制备表面生物陶瓷的工艺22。刘咏等23采用然烧合成-水热法制备了表面生物陶瓷，用X-射线衍射、扫描电镜和粘接拉伸法分析了涂层物相组成形貌和涂层与基体的界面结合弧度。水热处理2h后，涂层中HA含量增加，延长水热处理时间，得到纯HA涂层，涂层为20m。【2.4】电沉积一水热合成法 Shirkhanzadeh等24首先报道了用电沉积法制备磷酸钙涂层的工艺：电沉积一水热合成法是一种低温下在含Ca2+和H2PO4-溶液中沉积磷酸钙涂层随后水热处理获取纯HA涂层的工艺，具有设备投资少、生产费用低、操作简单、原材料利用率高、工艺连续性好及易于实现自动化生产的优点。采用电沉积水热合成法和高温锻烧相结合的方法，制备了表面生物陶瓷。刘芳等25研究了涂层与基体间过渡层的物相组成和界面结合强度。用X-射线衍射、扫描电镜和粘接拉伸法进行分析。研究结果表明：水热合成后，界面结合强度较低，为7.04MPa。在空气中煅烧，700C以下时，界面出现极薄TiO2层，同时随着煅烧温度的升高，界面结合强度提高。黄伯云等26评述了电沉积一水热合成法制备在羟基磷灰石表面生物陶瓷的相形成机理、工艺进展和工艺特点，并对有关问题进行了探讨。结果表明，采用电沉积水热合成法制备羟基磷灰石表面生物陶瓷最大的缺点是涂层与基体结合力较低。今后，将在可控制涂层孔隙度梯度变化的基础上，着手研究涂层化学组分的梯度变化，降低涂层与基体问热膨胀系数等物理特性的差别，减少涂层材料中残余热应力和残余热应变，促进界面化学冶金结合，提高涂层与基体的结合强度。【2.5】电泳沉积法 用电泳方法制备的表面生物陶瓷，基底和涂层界面不存在热应力，有利于增强基底和涂层的结合强度，而且电泳过程是非直线过程，可以在形状复杂和表面多孔的基底上制备出均匀的涂层，涂层再经过真空烧结等技术可以进一步提高HA与基底的结合强度。郭军松等27用异丙醇作为分散介质，对电泳沉积羟基磷灰石表面生物陶瓷进行了系统研究。经过制备稳定的悬浮液、电泳沉积及高温烧结等过程，在Ti6A14V合金上得到表面均匀的羟基磷灰石表面生物陶瓷。用X-射线衍射和扫描电镜等对羟基磷灰石颗粒的物相和沉积层的表面进行了表征。研究了电泳时间与电泳沉积量和电流密度、电泳沉积量与电泳电压之间的相互关系，并讨论了这些参数对电泳沉积过程的影响。并通过电泳沉积得到HA沉积层，沉积层在高温条件下烧结，制得羟基磷灰石表面生物陶瓷。同时，运用电容充电的模型，定性地解释了电泳沉积过程中质量、时间、电压及电流之间的关系曲线。三、 展望表面生物陶瓷是综合运用材料科学和生命科学原理进行研制的一种新型陶瓷涂层材料。生物材料必须具备的特性是无毒性、无致癌作用，无变态反应，对周围生物组织无刺激和不引起其他故障作用在生物机体内材料的物理、化学性能稳定，经长期使用不会发生变质和力学性能降低的现象与生物组织亲和性好容易进行杀菌、消毒等。表面生物陶瓷的种类从生物惰性涂层材料发展到生物活性涂层材料、降解材料及多相复合材料。表面生物陶瓷材料可分为惰性表面生物陶瓷、活性表面生物陶瓷、降解表面生物陶瓷和复合表面生物陶瓷。目前，生物涂层材料的研究已经进入了攻坚阶段，而如何提高材料的界面结合强度又能够保证涂层的稳定性和生物活性则是研究的核心内容。随着各种制备方法的不断出现和改进，以及对其机理的深入研究，将会对生物涂层材料的研究提供强大的工具。从基于仿生原理出发，制备类似于自然组织的组成、结构和性质的理想生物材料，应该是生物材料的一个新的发展方向。参考文献1 戴浩，周融，樊刚钛板表面生物活性梯度陶瓷涂层的制备J江苏冶金，2006，34(2)：19-212 刘栋，刘其斌宽带激光熔覆生物陶瓷梯度涂层及其生物活性J红外与激光工程，2010，39(4)：7417463 赵海涛生物陶瓷的研究与应用前景展望J长春光学精密机械学院学报，2002，35(1)：6l一644 Siriphannon P，Kameshima Y，Yasumori A，et a1Influence of preparation conditions on the microstructure and bioactivity of -CaSiO2 ceramics：Formion of hydroxyapatite in simulated body fluidJJBiomedMaterRes，2000，52(1)：30395 Xuanyong Liu，Chuanxian Ding，Zhenyao WangApatite formed on the surface of plasmasprayed wollastonite coating immersed in simulated body fluidJBiomaterials，2001，22(14)：2007-20126 Yang Y C，Chang EThe bonding of vlasmasprayedhydroxyapatite coatings to titanium ：effect of processin，prosityand residual stressJThin Solid Films，2003，444：2602747 Yang Yunzhi，Ong J L，Tian JiernoDeposition of highly adhesive ZrO2 coating on Ti and CoCrMo implant materials using plasma sprayingJBiomatefials，2003，24：6196278 Liu Xuanyong，Zhao Xiaobing，Ding Chuanxian，et a1Light-induced bioactive TiO2 surfaceJApp1PhysLett，2006，88(1)：0139059 Zhao Xiaobing，Liu Xuanyong，Ding Chuanxian，et a1Invitro bioactivity ofplasmasprayed TiO2 coating after sodium hydroxide treatmentJSur Coat Teahnol，2006，200：5487549210 Liu Xuanyong，Zhao Xiaobing，Furky，et a1Plasmatreated nanostruetured TiO2 surface supposing biomimetic growth apatiteJBiomaterials，2005，26(31)：6143615011 Zhao Xiaobing，Liu Xuanyong，Ding ChuanxianAcidinduced bioactive titania suefaceJJ Biomed Mater Res，2005，75A：888-89412 Liu Xuanyong，Ding ChuanxianApatite formed on the Surface of plasmaspryed wollastonite coating immersed in simulated body fluidJBiomaterials，2001，22：2007201213 刘宣勇，丁传贤等离子喷涂硅灰石涂层结构和性能的研究J硅酸盐学报2002，30(1)：202514 郑学斌等离子喷涂羟基磷灰石复合涂层的研究D上海：中国科学院上海硅酸盐研究所，2005：l6-2015 Liu Xuanyong，Tao ShunyanDing ChuanxianBioactivity of plasma spraycd diealcium silicatc coatingsJBiomaterials，2002，23：96396816郑敏，樊丁，李秀坤，等激光熔覆钛基生物陶瓷涂层的制备及其界面研究J稀有金属材料与工程，2009，38(11)：2004-200917邓迟，黄永一，张亚平激光熔覆生物陶瓷涂层化学冶金反应研究J西南师范大学学报(自然科学版)，2005，30(6)：1055106118高家诚，邓迟，张亚平激光熔覆生物陶瓷涂层和界面的研究J应用激光，2006，26(1)：202519张亚平，高家诚，文静铝合金表面激光熔凝一步制备复合生物陶瓷涂层J材料研究学报，2003，12(4)：424-42620邓迟，王勇，张亚平，等稀土对激光熔覆生物陶瓷涂层强度的影响J材料热处理学报，2005，26(5)：283421金华峰燃烧合成陶瓷涂层技术的应用研究与发展趋势J表面技术，2000，29(6)：263222刘芳，周科朝，刘咏，等燃烧合成在制备生物陶瓷涂层中的应用J粉末冶金材料科学与工程，2004 ，9(1)：414423刘芳，刘咏，周科朝，等燃烧合成一水热法制备生物陶瓷涂层J粉末冶金材料科学与工程，2003，8(2)：10310624Shinkhanzadeh MBonctive enleium phsphte eontings preepared by electrode positionJMatenial seienee Lettet，2001，10：1415141725刘芳，周科朝，刘咏，等电沉积-水热合成法制备的生物陶瓷涂层与基体界面结合强度J粉末冶金材料科学与工程，2003，8(3)：19119426 刘芳，周科朝，黄伯云，等电沉积一水热合成法制备羟基磷灰石生物陶瓷涂层的研究进展J粉末冶金材料科学与工程，2002，7(2)：12813127 郭军松，张建民电泳沉积羟基磷灰石生物陶瓷涂层的研究J郑州大学学报(理学版)，2003，35(1)：477
