第8章作业及参考答案

P149：

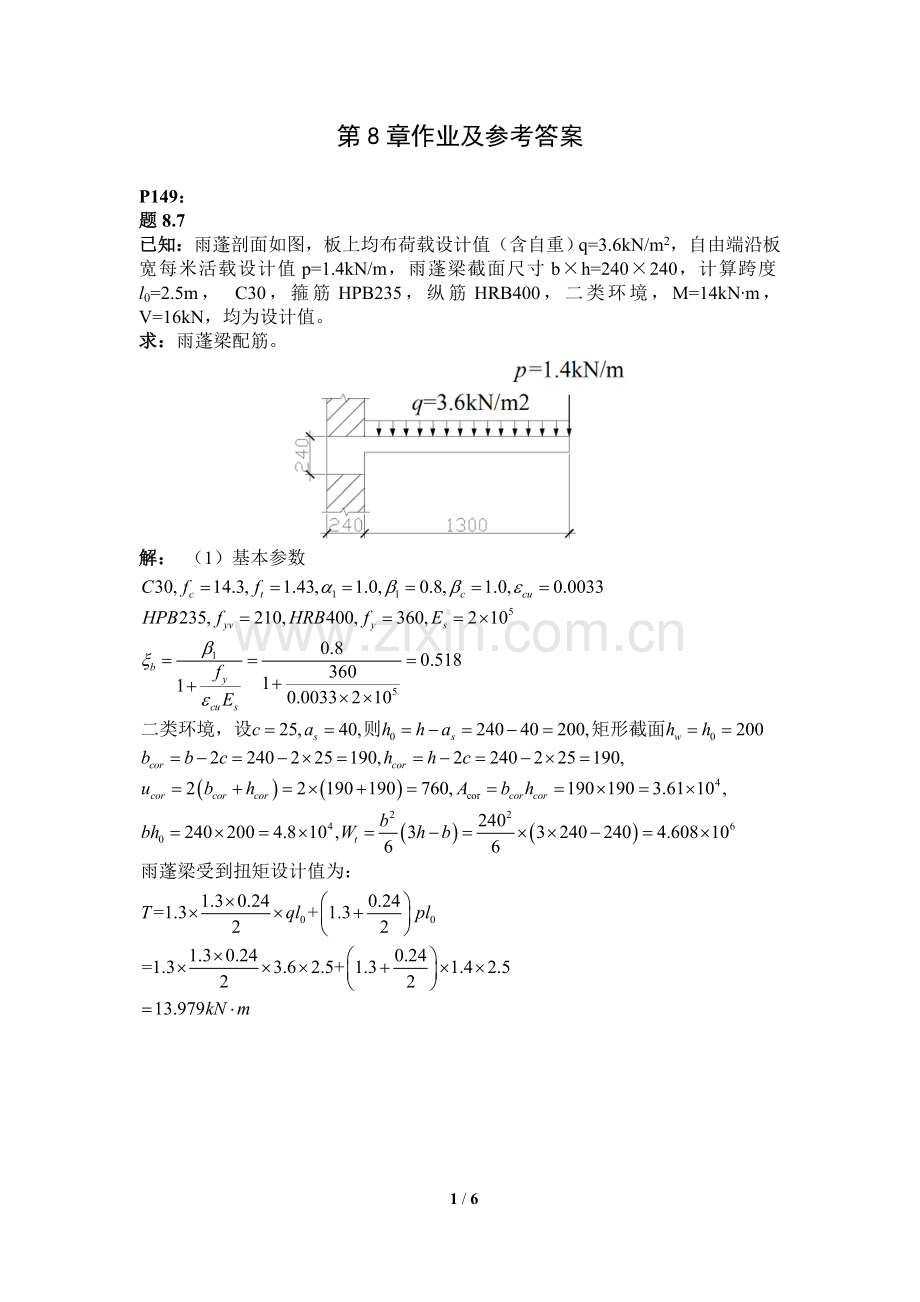

题8.7
已知：雨蓬剖面如图，板上均布荷载设计值（含自重）q=3.6kN/m2，自由端沿板宽每米活载设计值p=1.4kN/m，雨蓬梁截面尺寸b×h=240×240，计算跨度l0=2.5m， C30，箍筋HPB235，纵筋HRB400，二类环境，M=14kN∙m，V=16kN，均为设计值。
求：雨蓬梁配筋。

解： （1）基本参数

（2）箍筋计算
A.截面验算

B.确定设计方法

C.纯扭箍筋计算

（3）纵筋计算
A.抗扭纵筋计算

B.抗弯纵筋计算

C.总纵筋
设抗扭纵筋沿截面四角分布，则受压区纵筋总面积为：
配2d16，
受拉区纵筋总面积为：
配2d20，
（4）雨蓬梁最终配筋图如下：

P149：
题8.8
已知：受均匀荷载弯剪扭构件b×h=250×600， C32(fc=9.6,ft=1.1)，箍筋HPB235(fy=210)，纵筋HRB400(fy=360)，内力设计值M=14kN∙m，V=16kN，T=20kN∙m。
求：设计该构件。

解： （1）基本参数

（2）截面验算

（3）确定设计方法

（4）箍筋计算
A.抗剪箍筋计算

B.抗扭箍筋计算

C总箍筋计算

（3）纵筋计算
A.抗扭纵筋计算

B.抗弯纵筋计算

C.总纵筋
设抗扭纵筋为6根，沿截面均匀分布，沿截面高度分3排分布，每排2根，
则受压区和梁高中部纵筋总面积均为：
压区配2d12，。梁腹配筋还需考虑构造要求，具体见D。
受拉区纵筋总面积为：
配2d20，
D.梁腹钢筋

（4）梁最终配筋图如下：
