简易分板机ASC-501

使用说明书

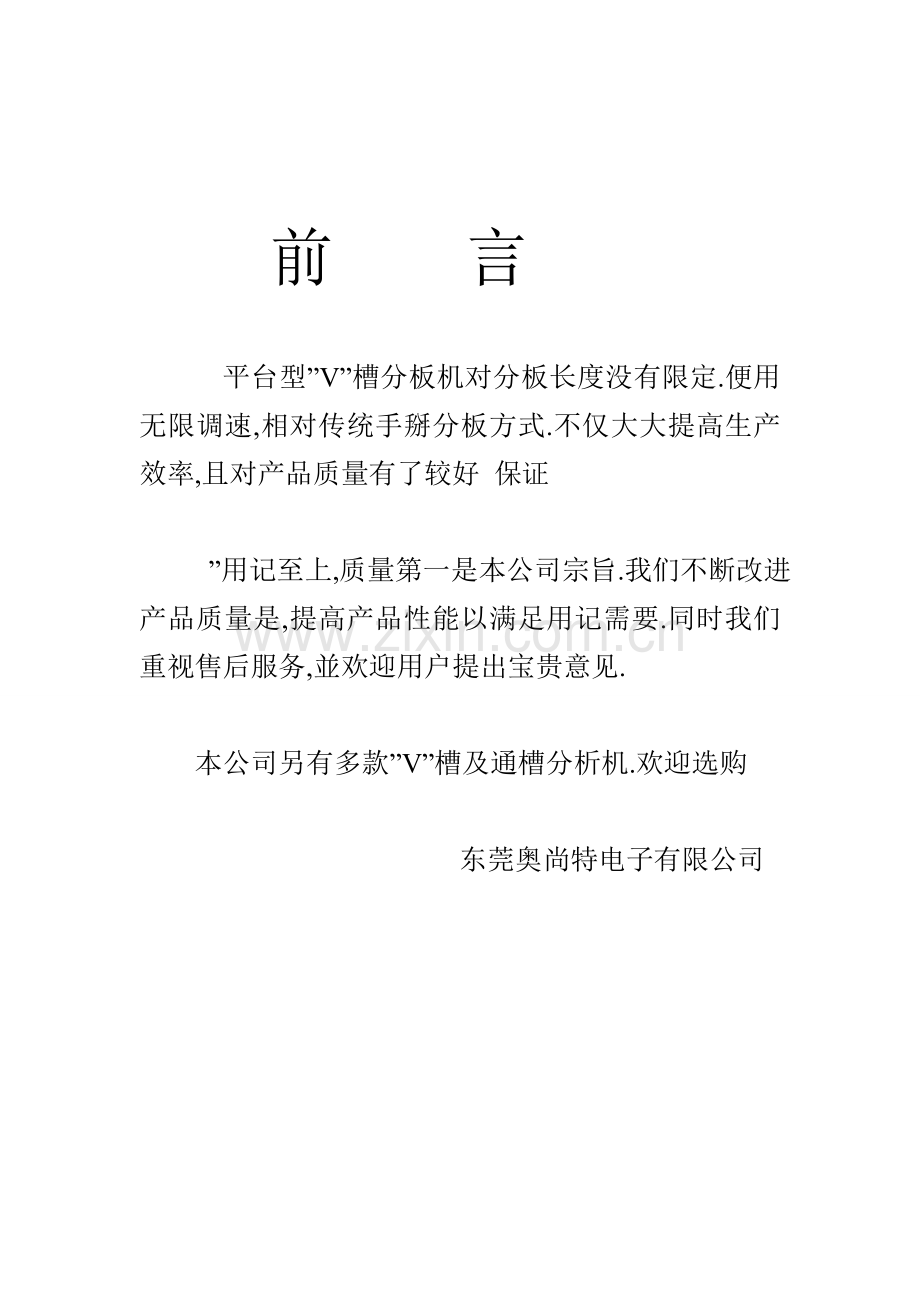

前 言

平台型”V”槽分板机对分板长度没有限定.便用无限调速,相对传统手掰分板方式.不仅大大提高生产效率,且对产品质量有了较好 保证

”用记至上,质量第一是本公司宗旨.我们不断改进产品质量是,提高产品性能以满足用记需要.同时我们重视售后服务,並欢迎用户提出宝贵意见.

本公司另有多款”V”槽及通槽分析机.欢迎选购
东莞奥尚特电子有限公司

目 录
封面
前言---------------------------------------
1. 外形-------------------------------------1
2.技术规格及特点----------------------1
2.1技术规格--------------------------------------------------1
2.2特点--------------------------------------------------------1
3. 安装与调校-----------------------------2
3.1机器安装---------------------------------------------------2
3.2接电源----------------------------------------------------2
3.3切刀距离调节----------------------------------------------2
3.4V槽导向件调节--------------------------------------------3
4维修与保养------------------------------3
4.1切刀更换--------------------------------------------------4
4.2平台安装--------------------------------------------------4
4.3切刀的翻磨-----------------------------------------------5
4.4防锈与润滑--------------------------------------------------5

1外形尺寸
2技术规格及特点
2.1技术规格

A:>0.25mm
B:1.0mm(Max)
Standard cutter:
标准切刀
C2:2MM C1: 0.3MM
20
最大分板长度
无限制
分板厚度
0.8-2.0(MM)
机器重量
37KG
操作方式
手动
分板速度
0~400mm/sec
工作电压
220VAC

2.2特点
将分板时所产生的内应力减至最低而避免锡裂现象
“V”槽导引装置可垂直调节高低,更快稳地适应不同厚度的基板
切刀可多次翻磨再用
切刀之外形可订造

3. 安装与调校
3.1机器安装
机器可用手搬运
放置机器的台面要平整.稳固

3.2接电源
在电源插处接上220VAC50HZ电源
打开电源, 下切刀转动, 旋转调速器, 改变转速

3.3切刀距离调节
视图1:松开下图中所示手柄1旋转手柄2上切刀可垂直上下移动,确定位置后锁紧手柄1
切刀刀距;可让一张0.08mm的薄纸通过,薄纸两面有明显刀痕但不断开

视图一
3.4 V槽导引件调节
视图1:用手松开2颗螺丝4,取下安全档板,2用手松开2颗螺丝3,手拿住V槽导引件可做上下移动,距离调好后锁紧手扭螺丝3

4. 维修与保养

4.1 上切刀更换

视图1:松开手柄1,旋转手扭2,上移上刀与下切刀有3~5MM间距2.用手松开2颗螺丝4,取下安全档板

视图2:将5MM六角匙置于7内,用4MM六角匙拆下四个螺钉8.可取下圆切刀,按相反次序可换上新切刀
视图2

4.2平台安装

视图1:用手松开2颗螺丝4,取下安全档板,2用手松开2颗螺丝3,取下V槽导引件,
视图2:将5MM六角匙置于7内,用4MM六角匙拆下四个螺钉8.可取下上圆切刀,如图3

视图4:把平台从刀口处倾侧放入,放平平台后,将2.5MM六角匙置于5内,锁紧螺丝
视图4
平台放平后,按上面所说更换切刀方法,重新装入上切刀.

4.3切刀翻磨

切刀允许翻磨2~3次

4.4防锈与润滑

机器存放应在上下切刀加防锈油
