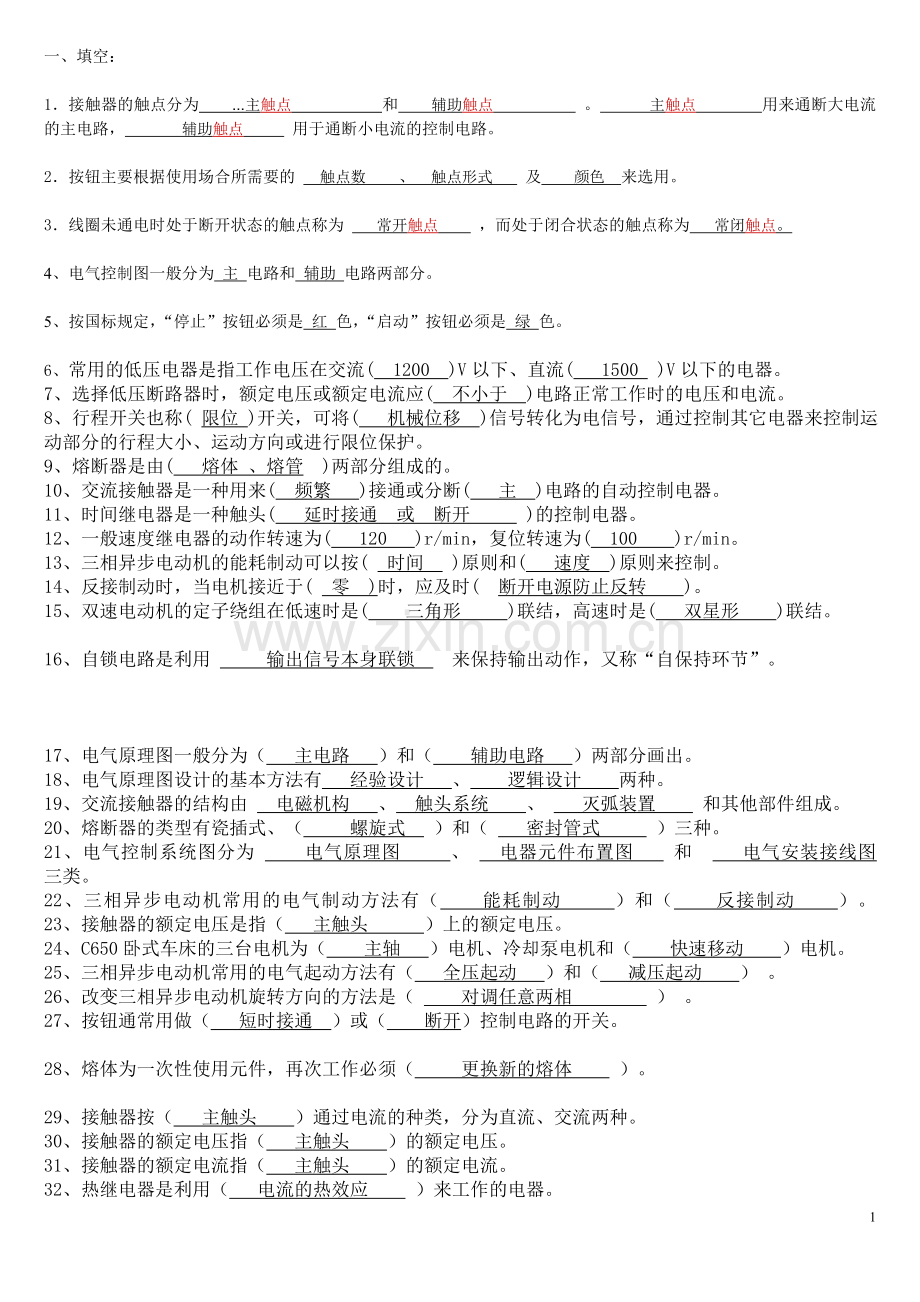

一、填空:
1.接触器的触点分为 ...主触点 和 辅助触点 。 主触点 用来通断大电流的主电路, 辅助触点 用于通断小电流的控制电路。
2.按钮主要根据使用场合所需要的 触点数 、 触点形式 及 颜色 来选用。
3.线圈未通电时处于断开状态的触点称为 常开触点 ,而处于闭合状态的触点称为 常闭触点。
4、电气控制图一般分为 主 电路和 辅助 电路两部分。
5、按国标规定,“停止”按钮必须是 红 色,“启动”按钮必须是 绿 色。
6、常用的低压电器是指工作电压在交流( 1200 )V以下、直流( 1500 )V以下的电器。
7、选择低压断路器时,额定电压或额定电流应( 不小于 )电路正常工作时的电压和电流。
8、行程开关也称( 限位 )开关,可将( 机械位移 )信号转化为电信号,通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
9、熔断器是由( 熔体 、熔管 )两部分组成的。
10、交流接触器是一种用来( 频繁 )接通或分断( 主 )电路的自动控制电器。
11、时间继电器是一种触头( 延时接通 或 断开 )的控制电器。
12、一般速度继电器的动作转速为( 120 )r/min,复位转速为( 100 )r/min。
13、三相异步电动机的能耗制动可以按( 时间 )原则和( 速度 )原则来控制。
14、反接制动时,当电机接近于( 零 )时,应及时( 断开电源防止反转 )。
15、双速电动机的定子绕组在低速时是( 三角形 )联结,高速时是( 双星形 )联结。
16、自锁电路是利用 输出信号本身联锁 来保持输出动作,又称“自保持环节”。
17、电气原理图一般分为( 主电路 )和( 辅助电路 )两部分画出。
18、电气原理图设计的基本方法有 经验设计 、 逻辑设计 两种。
19、交流接触器的结构由 电磁机构 、 触头系统 、 灭弧装置 和其他部件组成。
20、熔断器的类型有瓷插式、( 螺旋式 )和( 密封管式 )三种。
21、电气控制系统图分为 电气原理图 、 电器元件布置图 和 电气安装接线图 三类。
22、三相异步电动机常用的电气制动方法有( 能耗制动 )和( 反接制动 )。 23、接触器的额定电压是指( 主触头 )上的额定电压。
24、C650卧式车床的三台电机为( 主轴 )电机、冷却泵电机和( 快速移动 )电机。
25、三相异步电动机常用的电气起动方法有( 全压起动 )和( 减压起动 ) 。
26、改变三相异步电动机旋转方向的方法是( 对调任意两相 ) 。
27、按钮通常用做( 短时接通 )或( 断开)控制电路的开关。
28、熔体为一次性使用元件,再次工作必须( 更换新的熔体 )。
29、接触器按( 主触头 )通过电流的种类,分为直流、交流两种。
30、接触器的额定电压指( 主触头 )的额定电压。
31、接触器的额定电流指( 主触头 )的额定电流。
32、热继电器是利用( 电流的热效应 )来工作的电器。

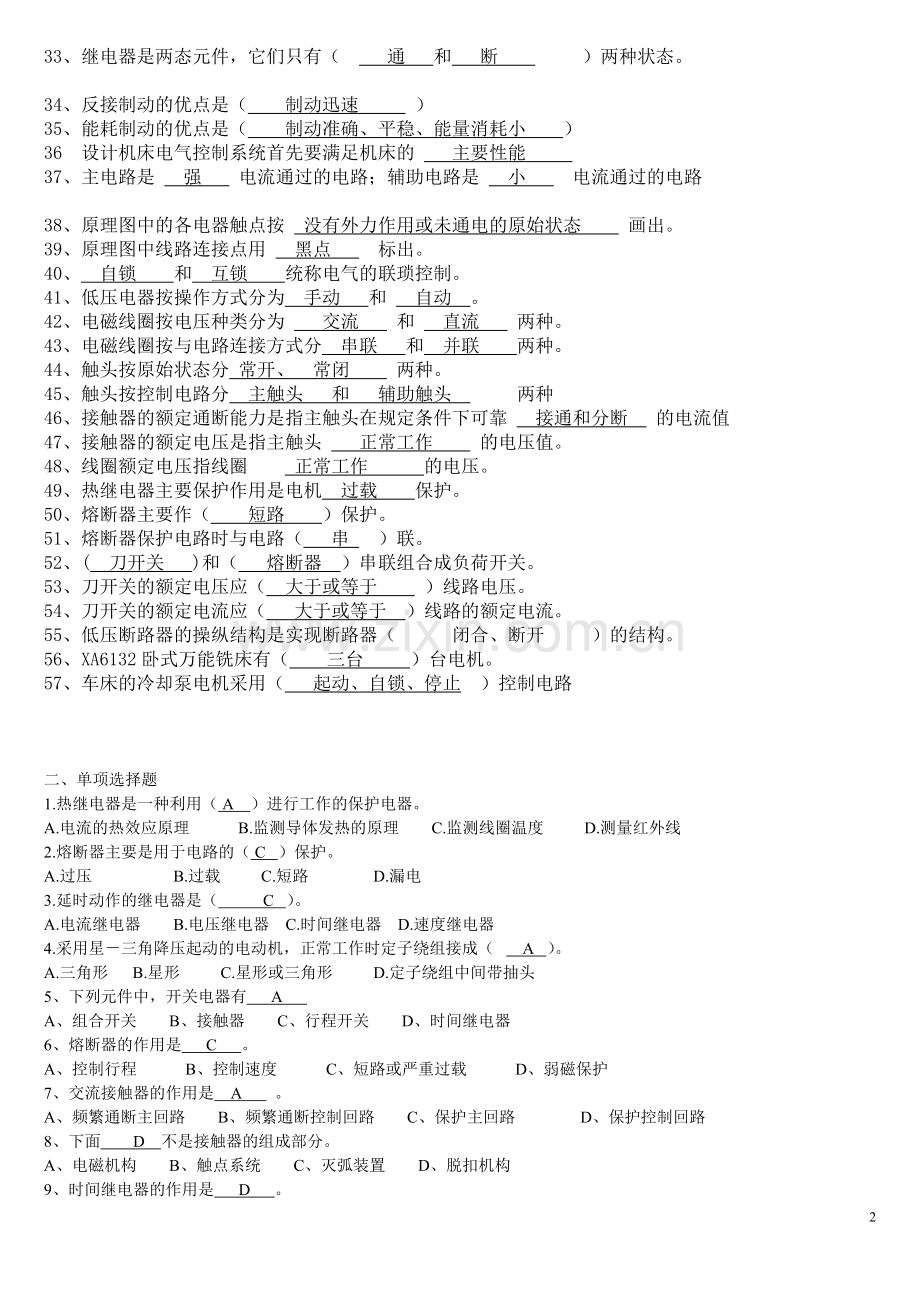

33、继电器是两态元件,它们只有( 通 和 断 )两种状态。
34、反接制动的优点是( 制动迅速 )
35、能耗制动的优点是( 制动准确、平稳、能量消耗小 )
36 设计机床电气控制系统首先要满足机床的 主要性能
37、主电路是 强 电流通过的电路;辅助电路是 小 电流通过的电路
38、原理图中的各电器触点按 没有外力作用或未通电的原始状态 画出。
39、原理图中线路连接点用 黑点 标出。
40、 自锁 和 互锁 统称电气的联琐控制。
41、低压电器按操作方式分为 手动 和 自动 。
42、电磁线圈按电压种类分为 交流 和 直流 两种。
43、电磁线圈按与电路连接方式分 串联 和 并联 两种。
44、触头按原始状态分 常开、 常闭 两种。
45、触头按控制电路分 主触头 和 辅助触头 两种
46、接触器的额定通断能力是指主触头在规定条件下可靠 接通和分断 的电流值
47、接触器的额定电压是指主触头 正常工作 的电压值。
48、线圈额定电压指线圈 正常工作 的电压。
49、热继电器主要保护作用是电机 过载 保护。
50、熔断器主要作( 短路 )保护。
51、熔断器保护电路时与电路( 串 )联。
52、( 刀开关 )和( 熔断器 )串联组合成负荷开关。
53、刀开关的额定电压应( 大于或等于 )线路电压。
54、刀开关的额定电流应( 大于或等于 )线路的额定电流。
55、低压断路器的操纵结构是实现断路器( 闭合、断开 )的结构。
56、XA6132卧式万能铣床有( 三台 )台电机。
57、车床的冷却泵电机采用( 起动、自锁、停止 )控制电路
二、单项选择题
1.热继电器是一种利用( A )进行工作的保护电器。
A.电流的热效应原理 B.监测导体发热的原理 C.监测线圈温度 D.测量红外线
2.熔断器主要是用于电路的( C )保护。
A.过压 B.过载 C.短路 D.漏电
3.延时动作的继电器是( C )。
A.电流继电器 B.电压继电器 C.时间继电器 D.速度继电器
4.采用星-三角降压起动的电动机,正常工作时定子绕组接成( A )。
A.三角形 B.星形 C.星形或三角形 D.定子绕组中间带抽头
5、下列元件中,开关电器有 A
A、组合开关 B、接触器 C、行程开关 D、时间继电器
6、熔断器的作用是 C 。
A、控制行程 B、控制速度 C、短路或严重过载 D、弱磁保护
7、交流接触器的作用是 A 。
A、频繁通断主回路 B、频繁通断控制回路 C、保护主回路 D、保护控制回路
8、下面 D 不是接触器的组成部分。
A、电磁机构 B、触点系统 C、灭弧装置 D、脱扣机构
9、时间继电器的作用是 D 。
A、短路保护 B、过电流保护 C、延时通断主回路 D、延时通断控制回路
10、通电延时时间继电器,它的延时触点动作情况是 A 。
A、线圈通电时触点延时动作,断电时触点瞬时动作
B、线圈通电时触点瞬时动作,断电时触点延时动作 C、线圈通电时触点不动作,断电时触点瞬时动作 D、线圈通电时触点不动作,断电时触点延时动作
11、断电延时时间继电器,它的延时触点动作情况是 B 。
A、线圈通电时触点延时动作,断电时触点瞬时动作 B、线圈通电时触点瞬时动作,断电时触点延时动作 C、线圈通电时触点不动作,断电时触点瞬时动作 D、线圈通电时触点不动作,断电时触点延时动作
12、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是 C 。
A、全为串联 B、全为并联 C、起动按钮并联,停止按钮串联 D、起动按钮串联,停止按钮并联
13、欲使接触器KM1动作后接触器KM2才能动作,需要 C 。
A、在KM1的线圈回路中串入KM2的常开触点 B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点 D、在KM2的线圈回路中串入KM1的常闭触点
14、三相笼形电动机采用星-三角降压起动,使用于正常工作时 A 接法的电动机。
A、三角形 B、星型 C、两个都行 D、两个都不行
15、双速电动机高速运行时,定子绕组采用 D 连接。
A、星型 B、三角形 C、星-三角形 D、双星型
16、能用来表示电机控制电路中电气元件实际安装位置的是 B 。
A、电气原理图 B、电气布置图 C、电气接线图 D、电气系统图
17、欲使接触器KM1断电返回后接触器KM2才能断电返回,需要 C 。
A、在KM1的停止按钮两端并联KM2的常开触点 B、在KM1的停止按钮两端并联KM2的常闭触点 C、在KM2的停止按钮两端并联KM1的常开触点 D、在KM2的停止按钮两端并联KM1的常闭触点
18、欲使接触器KM1和接触器KM2实现互锁控制,需要 D 。
A、在KM1的线圈回路中串入KM2的常开触点 B、在KM1的线圈回路中串入KM2的常闭触点 C、在两接触器的线圈回路中互相串入对方的常开触点 D、在两接触器的线圈回路中互相串入对方的常闭触点
19、三相异步电机采用能耗制动时,当切断电源时,将 D 。
A、转子回路串入电阻 B、定子任意两相绕组进行反接 C、转子绕组进行反接 D、定子绕组送入直流电
20、下列电器中不能实现短路保护的是 B 。
A、熔断器 B、热继电器 C、过电流继电器 D、空气开关
21、断电延时型时间继电器,它的延时动合触点是 C 。
A、延时闭合的动合触点 B、瞬动动合触点 C、瞬动闭合延时断开的动合触点 D、延时闭合瞬时断开的动合触点
22、若接触器用按钮起动,且起动按扭两端并联接触器的常开触点,则电路具有 A
A、零压保护功能 B、短路保护功能 C、过载保护功能 D、弱磁保护功能
23、三相异步电动机要想实现正反转 A
A、调整三线中的两线 B、三线都调整 C、接成星形 D、接成角形
24、交流接触器不释放,原因可能是 B
A、线圈断电 B、触点粘结 C、复位弹簧拉长,失去弹性 D、衔铁失去磁性
25、接近开关属于 B
A、有触点开关 B、无触点开关 C、机械开关 D、继电器的一种。
26、熔断器是 A
A、保护电器 B、开关电器 C、继电器的一种 D、主令电器
27、电气原理图中下列说法正确的是 A
A、必须使用国家统一规定的文字符号 B、必须使用地方统一规定的文字符号 C、必须使用国际电工组织统一规定的文字符号 D、都不是
28、带断相保护的热继电器有 A A 三个热元件 B两个热元件 C一个热元件
29原则上热继电器的额定电流按 A
A电机的额定电流选择 B主电路的电流选择 C控制电路的电流选择 D电热元件的电流选择
30、速度继电器 B
A 定子与电机同轴连接 B转子与电机同轴连接 C触点放置于主电路
31、主电路粗线条绘制在原理图的 A
A左侧 B右侧 C下方
32、辅助电路用细线条绘制在原理图的 B
A左侧 B右侧 C上方
33、 电源引入线采用 A
A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
34、电源开关之后的三相交流主电路分别用 B
A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
35、原理图绘制要求 A
A 所用元件、触头数量最少 B 所用元件、触头数量最多C 通电元件最多
三、判断
1、 开关电器在所有电路都可直接接负载。( X )
2、 主令电器在自动控制系统中接入主回路。(X )
3、 刀开关安装时,手柄要向上装。接线时,电源线接在上端,下端接用电器。(√ )
4、 熔断器在电路中既可作短路保护,又可作过载保护。(X )
5、 热继电器在电路中既可作短路保护,又可作过载保护。(X )
6、 接触器按主触点通过电流的种类分为直流和交流两种。(√ )
7、 继电器在任何电路中均可代替接触器使用。(X )
8、容量小于10kW的笼型异步电机,一般采用全电压直接起动。(√ )
9、容量大于30kW的笼型异步电机,一般采用减压的方式起动。(√ )
10、热继电器和过电流继电器在起过载保护作用时可相互替代。(X )
11、一台线圈额定电压为220V的交流接触器,在交流220V和直流220V的电源上均可使用。(√ )12、检修电路时,电机不转而发出嗡嗡声,松开时,两相触点有火花,说明电机主电路一相断路。(√ )13、时间继电器之所以能够延时,是因为线圈可以通电晚一些。(X )
14、熔断器的额定电流大于或等于熔体的额定电流。(√ )
15、中间继电器实质上是电压继电器的一种,只是触点多少不同。(√ )
16、分析控制电路最基本的方法是查线读图法。(√
17、交流接触器通电后,如果铁芯吸合受阻,会导致线圈烧毁。(√ )
18、低压断路器是开关电器,不具备过载、短路、失压保护。(X )
19、在正反转电路中,用复合按钮能够保证实现可靠联锁。(√ )
20、在反接制动的控制线路中,必须采用以时间为变化参量进行控制。(X )
21、电动机采用制动措施的目的是为了停车平稳。(X )
22、电动机采用制动措施的目的是为了迅速停车。(√ )
23、行程开关可以作电源开关使用。(X )
24、刀开关可以频繁接通和断开电路。(X )
25、电动机正反转控制电路为了保证起动和运行的安全性,要采取电气上的互锁控制。(√)
26、能耗制动的优点是制动准确、平稳、能量消耗小。(√)
27、正确选用和使用低压电器元件对电器安全运行是极其重要的。(√)
28、灭弧罩灭弧可应用于交直流灭弧装置中。(√)
29、交流接触器多采用纵缝灭弧装置灭弧。(√)
30、接近开关是一种非接触式检测装置。(√)
31、电器元件布置图中,强电部分和弱电部分要分开,且弱电部分要加屏蔽,防止干扰。(√)
32、多地控制电路中,各地起动按钮的常开触点并联连接,各停止按钮的常闭触头并联连接。( X )
33、反接制动的速度继电器应适当调整反力弹簧的松紧程度,以期获得较好的制动效果。(√)
四、简答题
1、下面是三线异步电动机的三个线圈绕组,在图上分别连成星形接法、三角形接法。
2、 电气原理图中,说出QS、FU、KM、KS、SQ各代表什么电气元件,并画出各自的图形符号。
答: 组合开关、熔断器、接触器、速度继电器、行程开关
2、写出下图符号名称及字母符号。
3、 简述交流接触器的工作原理。
答:当线圈通电后,静铁心产生电磁吸力将衔铁吸合。衔铁带动触头系统动作,使常闭触头断开,常开触头闭合。当线圈断电时,电磁吸力消失,衔铁在反作用弹簧力的作用下,释放,触头系统随之复位
4、 简述三相异步电机能耗制动的原理。
答: 能耗制动是在电动机停止切除定子绕组三相电源的同时,定子绕组接通直流电源,产生静止磁场,利用转子感应电流与静止磁场的相互作用,产生一个制动转矩进行制动。
5、短路保护和过载保护有什么区别?
答: 短路时电路会产生很大的短路电流和电动力而使电气设备损坏。需要迅速切断电源。 常用的短路保护元件有熔断器和自动开关。 电机允许短时过载,但长期过载运行会导致其绕组温升超过允许值,也要断电保护电机。常用的过载保护元件是热继电器
6、电机起动时电流很大,为什么热继电器不会动作?
答:由于热继电器的热元件有热惯性,不会变形很快,电机起动时电流很大,而起动时间很短,大电流还不足以让热元件变形引起触点动作。
7、在什么条件下可用中间继电器代替交流接触器?
答:触点数量相同、线圈额定电压相同、小电流控制时可以替换
五、分析题
1、根据下图,分析它的工作原理
按下SB2,KM1吸合并自保,电机运行,速度达到140转/分以上时,KS触点闭合。按下SB1,KM1断电,KM2吸合,进行反接制动,速度达到100转/分以下时,KS触点断开,制动结束,电机慢慢停止转动。
2、分析点动控制电路的工作原理
按下SB,KM线圈得电,KM触点闭合,电机转动;松开SB, KM线圈失电,KM触点断开,电机停转。
3、分析起动、自保控制电路的工作原理
按下SB2,KM1线圈得电,KM吸合,主触电接通电机电源,电机运行;同时辅助触点闭合,接通控制回路,并保持。松开SB2,由于辅助触点已经闭合了控制回路,靠辅助触点继续接通控制回路,电机继续运行。按下SB1,KM1断电,辅助触点断开,主触点断开电机电源,电机慢慢停止转动。
4、分析多点控制电路的工作原理
按下SB2、SB4、SB6中的任何一个按钮,KM线圈就得电,KM就吸合并自保,电机运行;按下SB1、SB3、SB5中的任何一个按钮,KM线圈就失电,KM就断开,电机就慢慢停转。
