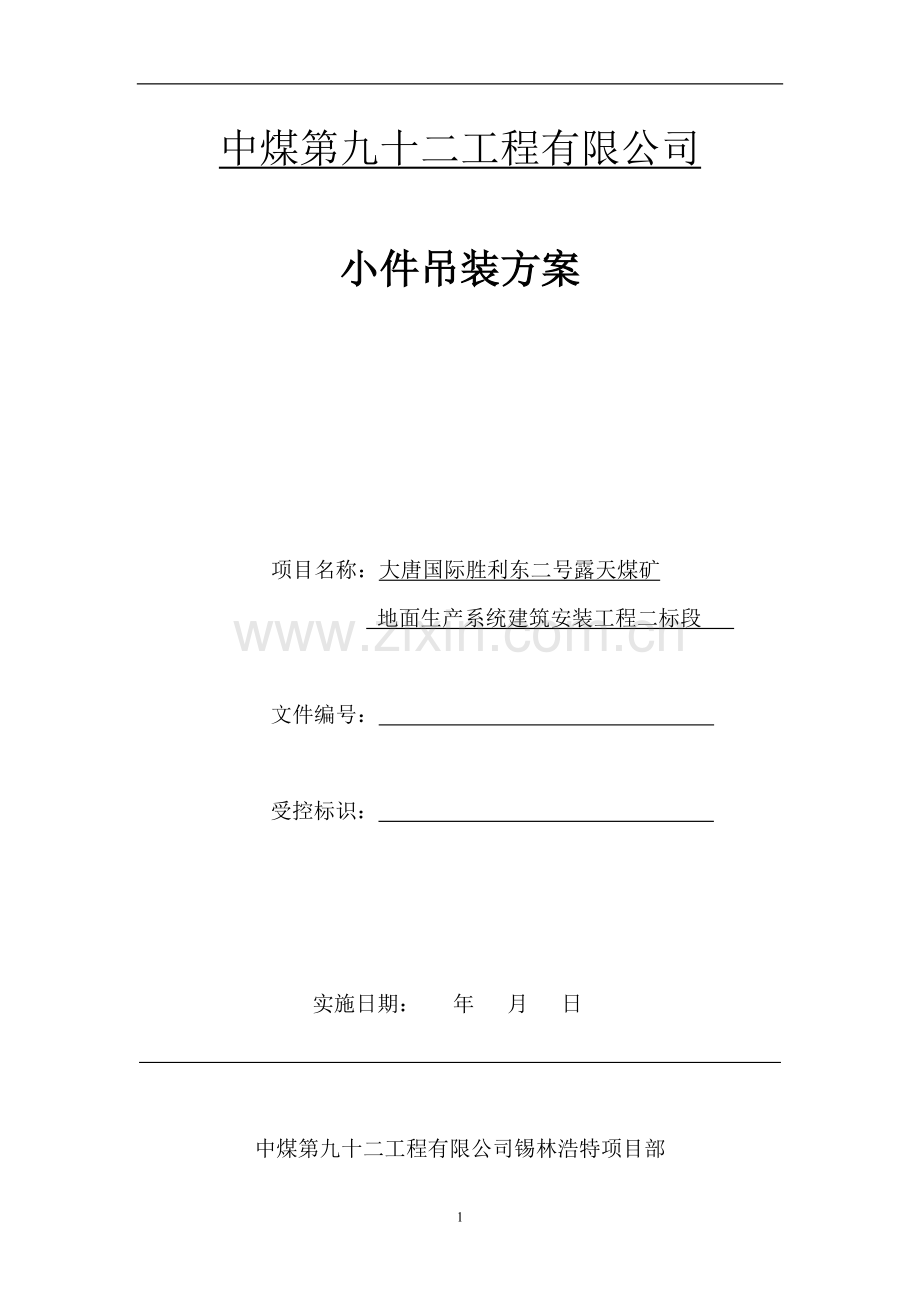

中煤第九十二工程有限公司

小件吊装方案

项目名称：大唐国际胜利东二号露天煤矿
地面生产系统建筑安装工程二标段

文件编号：

受控标识：

实施日期： 年 月 日

中煤第九十二工程有限公司锡林浩特项目部
专项吊装方案项目经理部会签表

目 录
一、 工程概况·······································4
二、 编制依据·······································4
三、 施工前准备工作
3.1、施工条件·····································4
3.2、施工人员配备·································5
3.3、施工机具·····································6
四、吊装方案
4.筛分车间以及胶带机的设备吊装····················6
五、安全措施
5.1、易出危险因素及其预防措施·····················8
5.2、安全措施·····································9
六、成品保护·········································11

专项吊装方案

一、 工程概况
本工程为胜利东二号露天煤矿地面生产系统建筑安装工程二标段，隶属于大唐国际锡林浩特有限公司，中煤第九十二工程有限公司锡林浩特项目部负责安装，安装工程包括：筛分破碎车间设备（16台筛子、6台破碎机、4台刮板机、4台可逆皮带及非标溜槽）以及筛分车间后设备安装（12条皮带机、32台给煤机及其非标溜槽）。

二、 编制依据
1、中煤建安发《2010》182号文“重大危险源安全监管管理办法”
2、中煤第九十二工程有限公司发“吊装方案的编制要点”
3、施工现场临时用电安全技术规程
4、建筑施工高处作业安全技术规范
5、建设工程施工现场供用电安全规范

三、 施工前的准备工作

3.1 施工条件
3.1.1施工作业区的地面应夯实，无塌陷。尤其吊车站位区应在吊装前进行检查，确保地面已夯实，无松土。
3.1.2厂区道路应平整，无较大的凹坑，对行车不便的区域应进行平整。
3.1.3自有或租赁的吊装用吊车必须有年审报告，吊车司机必须持证上岗。起重指挥人员必须持证上岗。
3.1.4吊装作业人员在吊装前必须进行安全教育和技术安全交底。
3.1.5吊装前应熟悉图纸，确认设备重量，安装高度，明确就位方向。
3.2 施工人员配备
3.2.1施工组织
序号
姓名
职务
职称
备注
1
郭明洲
项目经理
工程师

2
路巍
项目副经理
工程师

3
张更须
项目副经理
工程师

4
蒋礼
技术主管
工程师

5
宗旭亮
技术员
助理工程师

5
李伟
安全员

6
李晏合
技术员

7
倪伟
技术员

8
智强
技术员

9
张保玉
库房管理

10
朱同春
材料员

3.2.2施工人员
工 种
各施工阶段所需劳动力的数量
正常配置
高峰期配置
钳工
20
25
电工
15
25
铆工
5
10
焊工
15
30
起重工
3
10
防腐工
5
10
司机
5
7
其它
20
40
合计
88
157
3.2.3施工机具
序号
机械或设备名称
型号规格
数量
备注
1
汽车式起重机
QY80
1
高峰期租赁
2
汽车式起重机
QY70
1
高峰期租赁
3
汽车式起重机
QY50
1
高峰期租赁
4
汽车式起重机
QY30
1
自有
5
自吊车
5T、6T
各1
自有
6
导链
2T、3T、5T、10T
若干
自有

四、 吊装方案
4.1 设备安装
4.1.1筛分破碎车间和胶带机的主要设备及重量一览表
序号
设备名称
最重单件
数量
安装位置
备注
1
刮板机
4吨
4
筛分车间13.9、30.4米
分体吊装

减速机
7吨
4
筛分车间13.9、30.4米

3
破碎机
8吨
6
筛分车间19.4米层
分体吊装
4
给煤机
3吨
32
M212和M312暗道
分体吊装
5
皮带机

16
筛分车间0米、室外
散件
6
香蕉筛
20T
6
筛分车间24.4米

7
弛张筛
14T
10
筛分车间6.5米

8
胶带

16
筛分1层及地面

9
设备配件

若干
筛分车间1-6层及地面输送机
小件

4.1.2吊车的选择
上述主要设备的倒运采用自吊车进行，吊装采用自吊车与30吨吊车配合进行。30T吊车性能表附后。
4.1.3钢丝绳的选择
1）、设备重量在0.5吨到5吨之间，使用5吨吊装带。
设备吊装采用2（n）绳吊装，安全系数6（K）；吊装带角度取60度。设备重量为Q，单绳受力为S，K1为不稳定系数取1.1。
单根钢丝绳受力 S=K1*K*Q/n*sin60°=9.52吨，使用10吨吊装带。
2）、设备重量到5吨~10吨之间，Q取10吨，n取4，安全系数K取6；
S=K1*K*Q/（n*sin60°）=25.36吨，由五金手册可以查的，Φ22mm钢丝绳6*19S+FC抗拉强度1770MPa；许用破断拉28.3吨，能满足吊装要求。
3）、设备重量在10吨~20吨之间，Q取20吨，n取4安全系数K取6；
S=K1*K*Q/（n*sin60°）=50.8吨，由五金手册可以查的，Φ30mm钢丝绳6*19S+FC抗拉强度1770MPa；许用破断拉力52.6吨，能满足吊装要求。
五、 安全措施
5.1 易出危险因素及其预防措施
工程中易出现的危险因素有：高处坠落、物体打击、触电伤害等。
1、高处坠落预防措施：施工前对职工进行严格培训，培训合格后进入施工现场，施工前对职工进行安全交底，工人进入施工现场必须穿工作服，穿工作鞋，按要求系安全帽，临边洞口以及高处作业时候，必须系安全带。安全带应进行仔细检查，严格杜绝使用有损伤的安全带，
2、物体打击预防措施：施工过程中对交叉作业应有预防措施，上方人员使用的工具用绳子栓上，以免坠落伤人，不得上下投掷工器具，应使用麻绳上下传递。在拆卸和拧紧螺栓时，不宜使用活动搬手。
3、触电伤害预防措施：所有电工必须持证上岗，穿绝缘鞋上岗，必须有专职维修电工，配备检验合格的电工工具，一切用电设备都要做好接地，配备漏电保护器。对于已送电的设备维修时，要在送电处挂牌，防止他人送电造成事故。对临时用电线路维修电工应进行每天检查，防止线路遭到破坏，而造成他人触电。
5.2、安全措施
1、指挥应由技术熟练的持证特种作业人员承担。必须认真贯彻执行各项安全规定，施工前必须有安全技术措施，并向全体作业人员进行教育和安全技术交底。
2、施工作业人员必须坚持：“三做到”、“四必须”、“五想五不干”、“六不准”。
3、在2米及以上作业时，一定要系好合格的安全带，衣帽鞋要符合要求，进行高处作业者要体检合格。
4、严禁带病，情绪紊乱和酒后作业。
5、吊装前应确认起吊重物的重量，正确选用起吊工具和钢丝绳，明确吊装顺序和就位方向。吊装前应进行试吊（先吊离地面100~150mm，晃动被吊件，如无异常，可进行下步吊装，如有异常，应停止处理）。
6、吊装时，严禁未经批准入内的人员进入吊装作业范围；起重臂下严禁站人。在作业区域内设置警戒线，并安排专人进行现场监护。
7、 在建筑物上打洞或钢结构梁上挂倒链，不得影响钢结构或建筑物的结构和强度，对重要的大的承力件，需有设计及建设单位同意。
8、现场用电要有专人负责管理，现场供电要符合安全用电规范标准，一切电气设备（电焊机、手持电动工具等）的接线维修及拆线均由维修电工操作，一切用电设备都要做好接地。非电气人员不得乱接电源与电器。
9、施工现场的临边以及预留洞口等处应设置安全防护栏及盖板等，不得擅自挪动和拆除。
10、施工中氧气、乙炔瓶距离不小于5米，与明火、火花点、电线等的水平距离不小于10米，且不得在阳光下曝晒。乙炔瓶不能放倒使用，必须带回火器。
11、尽可能的要避免交叉作业，上下交叉作业时，必须有可靠的安全防护措施。
12、吊装前应提前查看天气预报，遇到恶劣天气（大风、大雪、下雨）严禁吊装作业、上下交叉作业和高处作业。
13、车辆运输道路必须平整，不允许出现大的凹坑或凸棱，如有应在运输前进行平整压实。
14、施工现场做到“工完、料尽、场地清”，创造良好文明施工环境。
六、成品保护
1、非标准件成品保护 到货的非标设备整齐地堆放在施工现场的合适位置，必要时采用彩条布遮盖防晒防水 。
2、设备保护 到货的设备要分类堆放整齐，特殊的设备要用彩条布遮盖，精密的小型设备、零部件要入库保管。已就位设备，施工中严禁乱焊和电焊起弧，设备不能当做地线使用。 设备上不放置杂物，保持清洁。
3、土建工作面保护 设备安装过程中，利用土建地面、钢梁、立柱等部位吊装、运输设备时，一定要采取相应的保护措施，主要是立柱捆绑钢丝绳，使用木方子或套管防护。
4、施工中，在楼板上打孔必须经甲方同意，并不能破坏主筋。
5、教育职工不得在设备和建筑物上乱写、乱画。

技术交底
工程名称：大唐国际胜利东二号露天煤矿地面生产系统建筑安装工程二标段 编号：
交底施工部位
筛分车间小件吊装
交底时间

交底人（技术员）

安监员

项目负责人

安全
技术
交底
内容
小件吊装措施
被交
底人
签字
