喷砂机工艺流程有哪些.doc

喷砂机工艺流程有哪些？
喷砂工艺前处理阶段
　　喷砂机工艺前处理阶段是指对于工件在被喷涂、喷镀保护层之前，工件表面均应进行的处理。
　　喷砂机工艺前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：溶剂清理，酸洗，手动工具，动力工具。
　　喷砂机工艺阶段
　　喷砂机工艺是采用压缩空气为动力形成高速喷射束，将喷料等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善。
    向您推荐东莞叁益表面处理喷砂机设备有限公司 . 公司成立于2004年。一直以来秉承观念创新， 一直以来秉承 观念创新。产品创新，诚信服务 经营理念，凭借日益精进的技术和强大的产制能力，同时下属有东莞叁益喷砂机　加工厂与叁益喷砂机设备配件经营部，率先发展成为集喷砂机研发、设计、制造为一体的现代化大型外表处置设备生产企业。
一 喷砂原理
　　喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
[编辑本段]
二 喷砂的主要应用范围
　　（一）工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，比如飞展磨料磨具的磨料达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。或使粘接件粘接更牢固，质量更好。
　　（二）铸造件毛面、热处理后工件的清理与抛光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，能使工件露出均匀一致的金属本色，使工件外表更美观，好看。
　　（三）机加工件毛刺清理与表面美化喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。

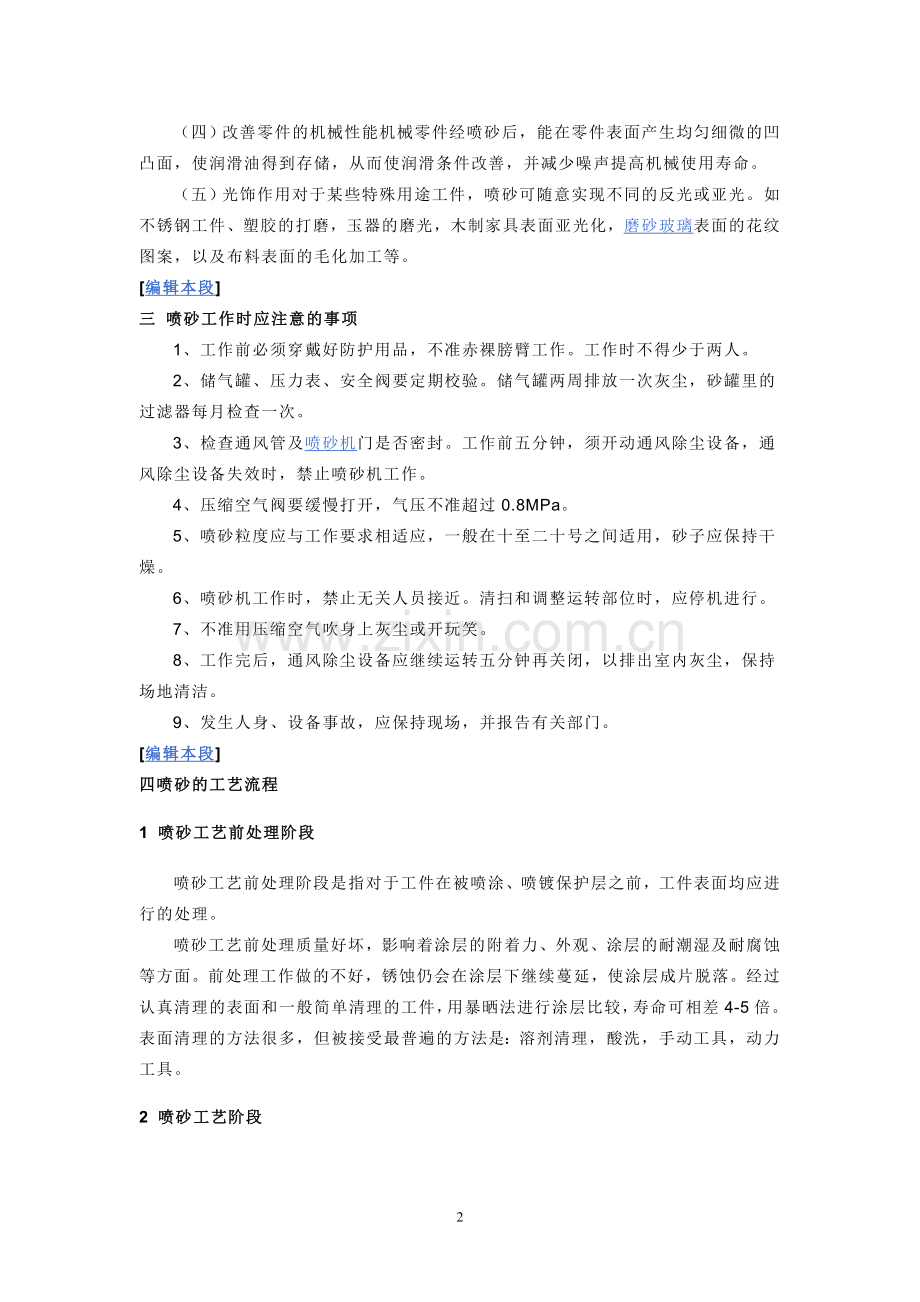

　　（四）改善零件的机械性能机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面，使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。
　　（五）光饰作用对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。如不锈钢工件、塑胶的打磨，玉器的磨光，木制家具表面亚光化，磨砂玻璃表面的花纹图案，以及布料表面的毛化加工等。
[编辑本段]
三 喷砂工作时应注意的事项
　　1、工作前必须穿戴好防护用品，不准赤裸膀臂工作。工作时不得少于两人。
　　2、储气罐、压力表、安全阀要定期校验。储气罐两周排放一次灰尘，砂罐里的过滤器每月检查一次。
　　3、检查通风管及喷砂机门是否密封。工作前五分钟，须开动通风除尘设备，通风除尘设备失效时，禁止喷砂机工作。
　　4、压缩空气阀要缓慢打开，气压不准超过0.8MPa。
　　5、喷砂粒度应与工作要求相适应，一般在十至二十号之间适用，砂子应保持干燥。
　　6、喷砂机工作时，禁止无关人员接近。清扫和调整运转部位时，应停机进行。
　　7、不准用压缩空气吹身上灰尘或开玩笑。
　　8、工作完后，通风除尘设备应继续运转五分钟再关闭，以排出室内灰尘，保持场地清洁。
　　9、发生人身、设备事故，应保持现场，并报告有关部门。
[编辑本段]
四喷砂的工艺流程
1 喷砂工艺前处理阶段
　　喷砂工艺前处理阶段是指对于工件在被喷涂、喷镀保护层之前，工件表面均应进行的处理。
　　喷砂工艺前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：溶剂清理，酸洗，手动工具，动力工具。
2 喷砂工艺阶段
　　喷砂工艺是采用压缩空气为动力形成高速喷射束，将喷料等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善。
[编辑本段]
五 喷砂机的分类
　　喷砂机是磨料射流的中应用最广泛的产品，喷砂机一般分为干喷砂机和液体喷砂机两大类，干喷砂机又可分为吸入式和压入式两类。
吸入式干喷砂机
　　1．一般组成
　　一个完整的吸入式干喷砂机一般由六个系统组成，即结构系统、介质动力系统、管路系统、除尘系统、控制系统和辅助系统。
　　2. 工作原理
　　吸入式干喷砂机是以压缩空气为动力，通过气流的高速运动在喷枪内形成的负压，将磨料通过输砂管。
　　吸入喷枪并经喷嘴射出，喷射到被加工表面，达到预期的加工目。在吸入式干喷砂机中，压缩空气既是供。
压入式干喷砂机
　　1．一般组成
　　一个完整的压入式干喷砂机工作单元一般由四个系统组成，即压力罐、介质动力系统、管路系统、控制系统。
　　2．压入式干喷砂机的工作原理。
　　压入式干喷砂机是以压缩空气为动力，通过压缩空气在压力罐内建立的工作压力，将磨料通过出砂阀。
　　压入输砂管并经喷嘴射出，喷射到被加工表面达到预期的加工目。在压入式干喷砂机中，压缩空气既是供。
液体喷砂机
　　液体喷砂机相对于干式喷砂机来说，最大的特点就是很好地控制了喷砂加工过程中粉尘污染，改善了喷砂操作的工作环境。
　　1．一般组成
　　一个完整的液体喷砂机一般由五个系统组成，即结构系统、介质动力系统、管路系统、控制系统和辅助系统。
　　2．工作原理
　　液体喷砂机是以磨液泵作为磨液的供料动力，通过磨液泵将搅拌均匀的磨液（磨料和水的混合液）输送到喷枪内。压缩空气作为磨液的加速动力，通过输气管进入喷枪，在喷枪内，压缩空气对进入喷枪的磨液加速，并经喷嘴射出，喷射到被加工表面达到预期的加工目的。在液体喷砂机中，磨液泵为供料动力，压缩空气为加速动力。
[编辑本段]
六其他
清理等级
　　也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：　
　　Sa1级——相当于美国SSPC—SP7级。采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。Sa1级也叫做手工刷除清理级。（或清扫级）
　　Sa2级——相当于美国SSPC—SP6级。采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。Sa2级也叫商品清理级（或工业级）。
　　Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。Sa2.5级也叫近白清理级（近白级或出白级）。Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
　　Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
喷砂原料
　　喷砂：金银币铸造技术术语。即在金银币的生产模具上用各种大小不同型号的金属砂粒，将图案部分喷成极为细致的磨砂面，在生产金银币时，图案部分即出现一层漂亮的银色，增加了立体感和层次感。

精制石英砂
喷砂（指金属表面除锈或镀在金属表面）用石英砂,普通石英砂，精制石英砂：硬度大,除锈效果好,理化指标如下.
SiO2≥88—99.8％ Fe2O3≤0.1—0.005％,耐火度1450---1800℃，外观颗粒均匀，常用粒度为1-3MM和0.1-0.3MM,纯白色。粒度范围大多在5—220目，可按用户要求粒度生产。主要用途：冶金，墨碳化硅，玻璃及玻璃制品，搪瓷，铸钢，水过滤，泡花碱，化工，喷砂等行业。
喷砂机应用范围:
一、预处理：电镀、喷漆、喷涂等所有被覆盖加工前喷砂处理，表面绝对清洁，同时大大提高覆盖层附着力及防腐蚀能力。
二、清理：铸造件、冲压件、焊接件、热处理件等金属工件去氧化皮、残渣、污垢；非金属制品表面清理，陶瓷胚件表面黑斑清除及还原漆纹图案等。
三、旧件翻新：汽车、摩托车、机电设备等所有运动部件的翻新清洗。同时消除疲劳应力，延长使用寿命。
四、光饰：所有金属制品及非金属制品（塑胶、水晶、玻璃等）表面痕迹消除，氩光雾面处理，使产品表面提升档次。
五、模具处理：模具表面氩光雾面处理，图文制作，以及模具清理，不伤及模具表面，保证模具精度。
六、毛刺处理：机加工零件微小毛刺去除，注塑零件溢胶毛边消除。
七、不良品返工：产品不良覆盖层去除，表面不良着色及印字的去除
深谈首饰喷砂工艺
信息类别:行业动态 发布日期:2005-12-22 11:16:00
现在很多首饰已经不再是亮晶晶一片了，其中不少具有质感的粗糙表面，这就是首饰加工中的喷砂工艺。 喷砂工艺是将金属首饰件，按设计要求局部喷砂面，使金属首饰的抛光面形成鲜明对比，来增强首饰的线条艺术美感。喷吵工艺分两种：一是干砂，二是水砂。 一、喷砂所需主要工具： ①喷砂机；②空气压缩机；③金刚砂（石英砂）；④防护胶纸或防护蜡 二、操作步骤： 1、将抛光并清洗后的首饰件所不需要喷砂的部位用防护蜡或防护胶纸封上作保护。贴防护胶纸或点防护蜡时，线条要流畅、整齐。 2、按要求挑选适当粗细的金刚砂，放在喷砂机内。然后调试所需要的空气压力。 3、手持首饰坏件，将需要喷砂的部位放入喷砂机内，对准喷砂机出砂口，打开气压阀门，金刚砂通过空气压力喷在金属首饰件上，喷到符合要求为止。喷砂位的置要求完整、均匀，以便达到效果
喷砂除锈工艺
喷砂除锈、喷石英砂除锈、钢结构喷砂除锈、大桥喷砂除锈、喷砂除锈防腐
　　采用空压机的额定功率为37千瓦，工作压力为7公斤，排气量每分钟为6立方，喷砂机、储量为200公斤，喷枪口径为10毫米。
　　就地采购10—30目硅含量达97%、比重达2．65、硬度达7的石英砂供喷砂用。
　　喷砂除锈后效果达到完全除去砼表面的不牢灰浆、尖角、碎屑、油污等各类松散附着物，彻底打开气孔，在有缺陷的部位和螺栓对穿孔进行重点冲砂处理，使其缺陷完全暴露出来，喷砂后砼表面粗糙度要均匀完全达到涂刷防腐附着力的要求。
　　喷砂除锈处理后粗化处理达到GB11373—89中的RZ25—100VM的要求。
　　防污采用高压雾汽化喷砂，防尘飞场的效果低于干喷70%。
　　喷砂除锈施工喷砂罐采取就地作业。
一、喷砂机功能或用途
1 ．工件表面的清理
2 ．工件表面涂覆前的预处理
3 ．改变工件的物理机械性能
4 ．工件表面的光饰加工
二、获得表面结果的三要素
*压缩空气对喷射流的加速作用（喷砂压力大小的调节）P
*磨料的类型（S）、浓度
*喷枪的距离（H）、角度（θ）
*喷喷射时间（T）
1. 压力大小的调节对表面结果的影响
在S、H 、θ三个量设定后，P值越大，喷射流的速度越高，喷砂效率亦越高，被加工件表面越粗糙，反之，表面由相对较光滑。
2．喷砂机喷枪的距离、角度的变化对表面结果的影响
在P、S值设定后，此项为手工喷砂技术的关键，喷枪距工件一般为 50-150mm，喷枪距工件越远，喷射流的效率越低，工件表面亦越光滑。喷枪与工件的夹角越小，喷射流的效率亦越低，工件表面也越光滑。
3. 磨料类型对表面结果的影响
磨料按颗粒状一般分为球形，菱形两类，喷砂通常采用的金刚砂（白钢玉）刚玉、棕刚玉）为菱形磨料。玻璃珠为球形磨料。在P、H 、θ三值设定后，球形磨料喷砂得到的表面结果较光滑，菱形磨料得到的表面则相对较粗糙，而同一种磨料又有粗细之分，国内按筛网数目划分磨料的粗细度，一般称为多少号，号数越高，颗粒度越小，在P、H 、θ值设定后，同一种磨料喷砂号数越高，得到的表面结果越光滑。
喷砂获得表面结果的感性认识，需要在实践中不断积累，特别要亲自动手操作、实验。
· 一、前处理
　　对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。

　　前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具 D.动力工具。

　　在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是：
　　A、喷砂比其它方式对工件表面清理的速度和彻底最佳。
　　B、没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。

    二、喷砂
　　是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。

    三、与其它前处理工艺（如酸洗、工具清理）对比
　　1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。
　　2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。

    喷砂应用
    （一）工件涂镀、工件粘接前处理
　　喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。或使粘接件粘接更牢固，质量更好。

    （二）铸锻件毛面、热处理后工件的清理与抛光
　　喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，起到美化工件的作用。
　　喷砂清理能使工件露出均匀一致的金属本色，使工件外表更美观，达到美化装饰的作用。

    （三）机加工件毛刺清理与表面美化
　　喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。

    （四）改善零件的机械性能
　　机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面（基础图式），使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。

    （五）光饰作用
　　1、对各种工件表面抛光，使工件表面更美观。
　　2、使工件达到光滑又不反光要求。
　　对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。如不锈钢工件、木制家具表面亚光化，磨砂玻璃表面的花纹图案,以及布料表面的毛化加工等。

    （六）消除应力及表面强化
　　通过砂丸敲击工件表面，消除应力，增加工件表面强度，如弹簧、机加工刀具和飞机叶片等工件的表面处理。

    清理等级
    也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：

　　Sa1级——相当于美国SSPC—SP7级。采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。Sa1级也叫做手工刷除清理级。（或清扫级）

　　Sa2级——相当于美国SSPC—SP6级。采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。Sa2级也叫商品清理级（或工业级）。

　　Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。Sa2.5级也叫近白清理级（近白级或出白级）。Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。

　　Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。

    基础图式（粗糙度）
    即通常所谓的粗糙度，喷砂砂粒冲击并向外反弹，这种冲击造成表面几千分之一寸的压痕，叫基础图式。回弹会使某些表面向外高出几千分之一寸，低的叫“谷”，高的叫“峰”，每一个沙粒冲击表面都会造成一个“谷”和一个“峰”，这就是基础图式（粗糙度的形成原因）。它用MILL（密耳）表示，一密耳是1/1000秒。

　　形成的基础图式值应是总涂层系统的30%，不宜超过干膜涂层厚度的1/3，一般防腐在50-70（um）之间。
　　1微米（um） =0.001毫米(mm)
　　1密耳=0.001秒=0.0254毫米(mm)
手工喷砂工艺
当加工小的工件时，用一只手拿工件操作更为方便；重的工件放在旋转工作台上，则在工件上方来控制喷枪。当喷砂时，不易看见已加工的部位。因此，要合理控制喷射直径。在加工过程中，不要静止地拿着喷枪或距离太近。若施加的喷射力过大，并使用粗磨料时，喷射流很容易损伤工件表面。低压产生较小的喷射流冲击力，磨光效果好；高压则产生较大的喷射流冲击力，喷砂效率高，减小了磨光效果。如果压缩空气压力过高，可能会干扰砂浆流量，加工效率反而降低。可通过手动压力调节阀来调整压缩空气的压力，应在喷枪打开时进行调整。压力可设定在2~6Mar的范围。用同一样件进行测试，以确定最合适的压缩空气压力。一旦设定好不必经常调整。
喷砂设备的选择
     1、一般而言，喷砂效果主要由零件材料及喷砂磨料决定。根据零件材料的不同，喷砂磨料范围可从效果强烈的金属磨料到效果柔和的树脂磨料，同时干喷砂与液体喷砂亦是重点考虑的因素。（ 中国喷砂机网 ）

     2、生产效率确定设备种类。根据加工能力选择自动化喷砂生产线、半自动化喷砂设备、压入式喷砂机、吸入式喷砂机。
     3、工件尺寸确定设备规格。根据工件尺寸选择机舱大小，以便有足够的空间完成处理工作。
     4、压缩空气要求。根据设备规格确定空压机容量，并留20%余量，以保护空压机使用寿命。

     一、功能或用途
     1、工件表面的清理
     可用作对金属的锈蚀层、热处理件表面的残盐和氧化层、轧制件表面的氧化层、锻造件表面的氧化层、焊接件表面的氧化层、铸件表面的型砂及氧化层、机加件表面的残留污物和微小毛刺、旧机件表面等进行处理，以去除表面附着层，显露基体本色，表面清理质量可达到 Sa3 级。

     2、工件表面涂覆前的预处理
     可用作各种电镀工艺、刷镀工艺、喷涂工艺和粘接工艺的前处理工序，以获得活性表面，提高镀层、涂层和粘接件之间的附着力。

     3、改变工件的物理机械性能
     可以改变工件表面应力状态，改善配合偶件的润滑条件，降低偶件运动过程中的噪音。可使工件表面硬化，提高零件的耐磨性和抗疲劳强度。

     4、工件表面的光饰加工
     可以改变工件表面粗糙度 Ra 值。可以产生亚光或漫反射的工件表面，以达到光饰加工的目的。

     二、主要参数
     影响喷砂加工的主要参数：磨料种类、磨料粒度、磨液浓度、喷射距离、喷射角度、喷射时间、压缩空气压力等。

     三、环保特点
     1、极大地改善了粉尘对环境的污染和对工人健康的危害；
     2、可直接安装在生产线上，节省生产面积，有利工件周转；
     3、工作方法灵活，工艺参数可变，能适应不同材质和不同精度零件的光饰加工要求；
     4、在工作过程中磨料循环使用，消耗量小；
     5、主要零部件使用寿命长，且便于维修。

     常用喷砂工艺参数
     获得表面结果的三要素：
     压缩空气对喷射流的加速作用（喷砂压力大小的调节）P
     磨料的类型（S）
     喷枪的距离（H）、角度（θ）

     1、 压力大小的调节对表面结果的影响
     在S、H、θ三个量设定后，P值越大，喷射流的速度越高，喷砂效率亦越高，被加工件表面越粗糙，反之，表面由相对较光滑。

     2、 喷枪的距离、角度的变化对表面结果的影响
     在P、S值设定后，此项为手工喷砂技术的关键，喷枪距工件一般为50-150mm，喷枪距工件越远，喷射流的效率越低，工件表面亦越光滑。喷枪与工件的夹角越小，喷射流的效率亦越低，工件表面也越光滑。

     3、 磨料类型对表面结果的影响
     磨料按颗粒状态分为球形，菱形两类，喷砂通常采用的金刚砂（白钢玉、棕刚玉）为菱形磨料。玻璃珠为球形磨料。在P、H、θ三值设定后，球形磨料喷砂得到的表面结果较光滑，菱形磨料得到的表面则相对较粗糙，而同一种磨料又有粗细之分，国内按筛网数目划分磨料的粗细度，一般称为多少号，号数越高，颗粒度越小，在P、H、θ值设定后，同一种磨料喷砂号数越高，得到的表面结果越光滑。
（ 中国喷砂机网 ）烟台吉川喷砂设备销售处

地 址：山东烟台芝罘只楚路85-7

联系人：何先生

电 话：0535－6512279

传 真：0535－6512279

手 机：13695459637
· 为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。防腐蚀界有这么一句话“七分除锈，三分涂装”，可见除锈的重要性。鉴于水工金属结构的特殊性，如体积大、施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个方面。

    1.前期控制
    喷砂前，依据《涂装前钢材表面锈蚀等级和除锈等级》规定，对金属结构基体表面锈蚀等级进行评定。仔细检查，清除焊渣、飞溅等附着物，并清洗表面油脂及可溶污物，对无用的焊接体或联接物也应作妥善处理。

    2.磨料控制
    喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量<2%）、无泥土及其他杂质；以石英砂为好，粗河砂也可；同时，应考虑砂料运输条件，单价高低，回收能力等因素；砂料粒径以0.5～1.5mm为宜，筛选前须晒干，存储于棚内、室内，筛孔大小为：粗筛40～48孔/cm2（粒径1.2mm）、 细筛372～476孔 /cm2 （粒径0.3mm）。

    除锈方案确定后，磨料可选河砂、石英砂或二者混合。在岗南水库除险加固中，经预喷比较，将石英砂和河砂按1∶1掺和使用除锈效果最好。

    3.工具控制
    喷砂操作时，空压机气压为6.0×105～6.5×105Pa，气压变幅为0.5×105～1.0×105Pa。一般砂桶气压为4.5×105～5.5×105Pa，不得小于4.0×105Pa。喷砂前应检查压力容器的生产厂家是否持有有关部门颁发的生产许可证、喷砂工佩戴的防护工具、安全带（绳）和供氧装置是否安全可靠，以及喷嘴磨损情况，当孔口直径增大25%时宜更换喷嘴。

    4.环境控制
    鉴于水工金属结构喷砂除锈为露天作业，施工时除应注意防尘和环境保护，还必须每日检测施工现场环境温度、湿度和金属表面的温度，计算当日露点，做好施工记录。当空气相对湿度大于85%、金属表面温度低于露点以上3℃时不得施工。

    5.工艺控制
    喷砂用的压缩空气必须经冷却装置及油水分离器处理，以保证干燥、无油；油水分离器必须定期清理。
    喷嘴到基体钢材表面距离以100～300mm为宜，喷砂前对非喷砂部位应遮蔽保护。
    喷射方向与基体钢材表面法线夹角以15°～30°为宜。

    喷砂除锈后、进行下一道工序前，如遇下雨或其他造成基体钢材表面潮湿的情况时，要待环境达到施工条件后，用干燥的压缩空气吹干表面水分后施工，如须重新喷砂，不可降低磨料要求，以免降低粗糙度。

    喷砂时喷嘴不要长时间停留在某处，喷砂作业应避免零星作业，但也不能一次喷射面积过大，要考虑涂装或热喷涂工序与表面预处理工序间的时间间隔要求。

    对喷枪无法喷射的部位要采取手工或动力工具除锈。

    6.质量控制
    喷砂完成后首先应对喷砂除锈部位进行全面检查，其次要对基体钢材表面进行清洁度和粗糙度检查。重点应检查不易喷射的部位，手工或动力工具除锈部位可适当降低要求。对基体钢材表面进行清洁度和粗糙度检查时，一是严禁用手触摸；二是应在良好的散射日光下或照度相当的人工照明条件下进行，以免漏检。

    喷砂除锈后，金属结构表面清洁度应达到Sa21/2，应对照《涂装前钢材表面锈蚀等级和除锈等级》中提供的照片进行比较，比较时至少每2m2有一个比较点。

    喷砂除锈后，金属结构表面粗糙度应达到Ry60～100μｍ，应按照技术要求，取相应粗糙度样板，用至少７倍放大镜放大后比较，比较时至少每２ｍ２有一个比较点。用表面粗糙度仪直接测定时，每２ｍ２表面至少要有一个评定点，取评定长度为４０ｍｍ，在此长度范围内测５点，取其算术平均值为此评定点的表面粗糙度值。

15
