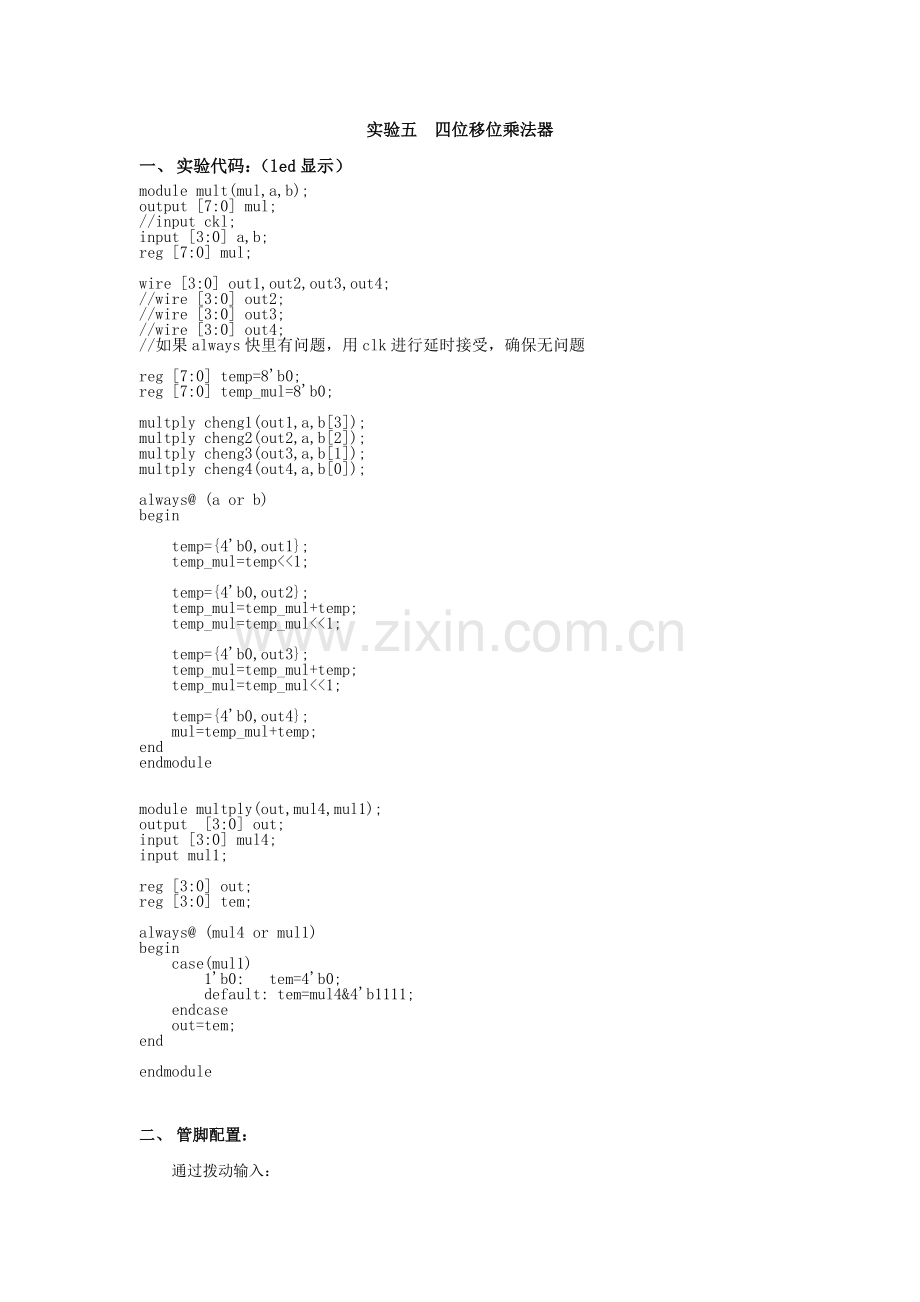

实验五　四位移位乘法器
一、 实验代码：（led显示）
module mult(mul,a,b);
output [7:0] mul;
//input ckl;
input [3:0] a,b;
reg [7:0] mul;

wire [3:0] out1,out2,out3,out4;
//wire [3:0] out2;
//wire [3:0] out3;
//wire [3:0] out4;
//如果always快里有问题，用clk进行延时接受，确保无问题

reg [7:0] temp=8'b0;
reg [7:0] temp_mul=8'b0;

multply cheng1(out1,a,b[3]);
multply cheng2(out2,a,b[2]);
multply cheng3(out3,a,b[1]);
multply cheng4(out4,a,b[0]);

always@ (a or b)
begin

temp={4'b0,out1};
temp_mul=temp<<1;

temp={4'b0,out2};
temp_mul=temp_mul+temp;
temp_mul=temp_mul<<1;

temp={4'b0,out3};
temp_mul=temp_mul+temp;
temp_mul=temp_mul<<1;

temp={4'b0,out4};
mul=temp_mul+temp;
end
endmodule

module multply(out,mul4,mul1);
output [3:0] out;
input [3:0] mul4;
input mul1;

reg [3:0] out;
reg [3:0] tem;

always@ (mul4 or mul1)
begin
case(mul1)
1'b0: tem=4'b0;
default: tem=mul4&4'b1111;
endcase
out=tem;
end

endmodule

二、 管脚配置：
通过拨动输入：
a[0] input PIN_200
a[1] input PIN_202
a[2] input PIN_203
a[3] input PIN_204
b[0] input PIN_205
b[1] input PIN_206
b[2] input PIN_207
b[3] input PIN_208
led灯输出：
mul[0] output PIN_191
mul[1] output PIN_192
mul[2] output PIN_193
mul[3] output PIN_195
mul[4] output PIN_196
mul[5] output PIN_197
mul[6] output PIN_198
mul[7] output PIN_199
三、 实验连线：
通过拨动输入：
K1-K8:11-18
Led灯显示连线：
L1-L8:3-10
四、 电路工作原理
手动拨动，开关k1-k8，根据Led灯的显示，亮表示1，不亮表示0来看结果。
五、 实验问题
当用八段译码显示管，利用十六进制来表示结果时，遇到一些问题，无法操作成功。总是要么同时选通但只显示一个，要么就是只选通一个。

八段译码显示管显示：

module mult(mul,outa,outb,a,b,clk);
output [7:0] mul;
output outa,outb;
input clk;
input [3:0] a,b;

reg outa;
reg outb;
reg [7:0] mul;
reg te;

wire [3:0] out1,out2,out3,out4;
reg [7:0] temp=8'b0;
reg [7:0] temp_mul=8'b0;

multply cheng1(out1,a,b[3]);
multply cheng2(out2,a,b[2]);
multply cheng3(out3,a,b[1]);
multply cheng4(out4,a,b[0]);

/*
always@(posedge clk)
begin
if(te==0)
begin
outb<=~outb;
outa<=~outa;
te=te+1;
end
end
always@(posedge clk)
begin
if(te==30)
begin outa=outb; outb=~outb; te=te+1; end
else if(te==60)
begin outb=outa; outa=~outa; te=0; end
else
begin te=te+1; end
end
*/

always@(posedge clk)
begin
if(te<256)
te=te+1;
else
begin
te=0;
outb=~outa;
outa=~outa;
outb=~outb;
end
end

always@ (a or b)
begin

temp={4'b0,out1};
temp_mul=temp<<1;

temp={4'b0,out2};
temp_mul=temp_mul+temp;
temp_mul=temp_mul<<1;

temp={4'b0,out3};
temp_mul=temp_mul+temp;
temp_mul=temp_mul<<1;

temp={4'b0,out4};
temp_mul=temp_mul+temp;
end

always@(posedge clk)
begin
if(outa==0&&outb==1)
begin
case(temp_mul[3:0])

4'h0: mul= 8'h03; //显示0
4'h1: mul = 8'h9f; //显示1
4'h2: mul = 8'h25; //显示2
4'h3: mul= 8'h0d; //显示3
4'h4: mul = 8'h99; //显示4
4'h5: mul = 8'h49; //显示5
4'h6: mul = 8'h41; //显示6
4'h7: mul = 8'h1f; //显示7
4'h8: mul = 8'h01; //显示8
4'h9: mul = 8'h09; //显示9
4'ha: mul = 8'h11; //显示A
4'hb: mul = 8'h01; //显示B
4'hc: mul = 8'h63; //显示C
4'hd: mul = 8'h03; //显示D
4'he: mul = 8'h61; //显示E
4'hf: mul = 8'h71; //显示F
default: ;
endcase
end

else if(outb==0&&outa==1)
begin
case(temp_mul[7:4])

4'h0: mul = 8'h03; //显示0
4'h1: mul = 8'h9f; //显示1
4'h2: mul = 8'h25; //显示2
4'h3: mul = 8'h0d; //显示3
4'h4: mul = 8'h99; //显示4
4'h5: mul = 8'h49; //显示5
4'h6: mul = 8'h41; //显示6
4'h7: mul = 8'h1f; //显示7
4'h8: mul = 8'h01; //显示8
4'h9: mul = 8'h09; //显示9
4'ha: mul = 8'h11; //显示A
4'hb: mul = 8'h01; //显示B
4'hc: mul = 8'h63; //显示C
4'hd: mul = 8'h03; //显示D
4'he: mul = 8'h61; //显示E
4'hf: mul = 8'h71; //显示F
default: ;
endcase
end

else
mul = 8'h03;
end

endmodule

module multply(out,mul4,mul1);
output [3:0] out;
input [3:0] mul4;
input mul1;

reg [3:0] out;
reg [3:0] tem;

always@ (mul4 or mul1)
begin
case(mul1)
1'b0: tem=4'b0;
default: tem=mul4&4'b1111;
endcase
out=tem;
end

endmodule

八段连线问题：
a[0] input PIN_86
a[1] input PIN_87
a[2] input PIN_88
a[3] input PIN_89
b[0] input PIN_90
b[1] input PIN_92
b[2] input PIN_93
b[3] input PIN_94

clk input PIN_191

outa output 83
outb output 85

mul[0] output PIN_200
mul[1] output PIN_202
mul[2] output PIN_203
mul[3] output PIN_204
mul[4] output PIN_205
mul[5] output PIN_206
mul[6] output PIN_207
mul[7] output PIN_208
连线：
K1-K8:45-52
40-T1
41-T2
33-1024HZ
Z8-JX1

module ODD_DIVIDER(
    clk_in,
    rst_n,
    clk_out
    );

        parameter            width=2;

        input                    clk_in;
        input                    rst_n;
        output                clk_out;

        reg        [width-1:0]        cnt_posedge,cnt_negedge;
        reg                                    clk_1toN_p,clk_1toN_n;

        always@(posedge clk_in)        //上升沿分频，占空比1:2
            begin
                if(!rst_n)
                    begin
                        cnt_posedge<=0;
                        clk_1toN_p<=0;
                    end
else    if(cnt_posedge==2'b10)
                                    cnt_posedge<=0;
                            else
                                    begin
                                        cnt_posedge<=cnt_posedge+1;
                                        clk_1toN_p<=~clk_1toN_p;
                                    end
            end

        always@(negedge clk_in)        //下升沿分频，占空比1:2
            begin
                if(!rst_n)
                    begin
                        cnt_negedge<=0;
                        clk_1toN_n<=0;
     end
                else    if(cnt_negedge==2'b10)
                                    cnt_negedge<=0;
                            else
                                    begin
                                        cnt_negedge<=cnt_posedge+1;
                                        clk_1toN_n<=~clk_1toN_n;
                                    end
            end

        assign clk_out=clk_1toN_n||clk_1toN_p;  //错位相或
endmodule
(((((((三分频 50%占空比)))))))

module test_mul_8(mul_a,mul_b,mul_out,reset,clk);

input reset,clk,mul_a,mul_b;
output mul_out;

parameter mul_width=8;
parameter mul_result=16;

wire [mul_width-1:0] mul_a;
wire [mul_width-1:0] mul_b;
reg [mul_result-1:0] mul_out;
reg [mul_result-1:0] store0;
reg [mul_result-1:0] store1;
reg [mul_result-1:0] store2;
reg [mul_result-1:0] store3;
reg [mul_result-1:0] store4;
reg [mul_result-1:0] store5;
reg [mul_result-1:0] store6;
reg [mul_result-1:0] store7;
reg [mul_result-1:0] add01;
reg [mul_result-1:0] add23;
reg [mul_result-1:0] add45;
reg [mul_result-1:0] add67;
reg [mul_result-1:0] add0123;
reg [mul_result-1:0] add4567;
always@(posedge clk)
begin
if(!reset)
begin
mul_out<=16'b0000000000000000;
store0<=16'b0000000000000000;
store1<=16'b0000000000000000;
store2<=16'b0000000000000000;
store3<=16'b0000000000000000;
store4<=16'b0000000000000000;
store5<=16'b0000000000000000;
store6<=16'b0000000000000000;
store7<=16'b0000000000000000;
add01<=16'b0000000000000000;
add23<=16'b0000000000000000;
add45<=16'b0000000000000000;
add67<=16'b0000000000000000;
add0123<=16'b0000000000000000;
add4567<=16'b0000000000000000;
end
else
begin
store0<=mul_b[0]?{8'b0,mul_a}:16'b0;
store1<=mul_b[1]?{7'b0,mul_a,1'b0}:16'b0;
store2<=mul_b[2]?{6'b0,mul_a,2'b0}:16'b0;
store3<=mul_b[3]?{5'b0,mul_a,3'b0}:16'b0;
store4<=mul_b[4]?{4'b0,mul_a,4'b0}:16'b0;
store5<=mul_b[5]?{3'b0,mul_a,5'b0}:16'b0;
store6<=mul_b[6]?{2'b0,mul_a,6'b0}:16'b0;
store7<=mul_b[7]?{1'b0,mul_a,7'b0}:16'b0;
add01<=store0+store1;
add23<=store2+store3;
add45<=store4+store5;
add67<=store6+store7;
add0123<=add01+add23;
add4567<=add45+add67;
mul_out<=add0123+add4567;
end
end
endmodule
